Parkside PDRD A1 - Manual do Inflador de Pneus Pneumático

Introdução

Parabéns! Escolheu um dispositivo de alta qualidade da nossa empresa. Familiarize-se com o produto antes de o utilizar pela primeira vez. Além disso, consulte atentamente as instruções de utilização e os avisos de segurança abaixo. A operação inicial desta ferramenta deve ser realizada por pessoal treinado. Guarde estas instruções num local seguro. Se passar o dispositivo a outra pessoa, certifique-se de que também passa toda a documentação.

Os seguintes pictogramas são utilizados nestas instruções de utilização / no equipamento:
	Por favor, leia as instruções de utilização!		Nunca aponte o dispositivo para pessoas ou animais.
	Observe os avisos e instruções de segurança!		Mantenha as crianças afastadas do dispositivo!
	Use proteção auricular, máscara contra poeira, óculos de proteção e luvas de proteção.		Descarte a embalagem e o dispositivo de forma ecológica!
	Corrente contínua

Utilização prevista

Com os acessórios adequados, o inflador de pneus pneumático pode ser utilizado para bombear e regular a pressão do ar em pneus de bicicleta, botes insufláveis, colchões de ar, bolas, etc. Este artigo não deve ser utilizado contrariamente às condições estipuladas de utilização prevista detalhadas no folheto de instruções. O fabricante não se responsabiliza por danos ou ferimentos resultantes do não cumprimento das instruções ou de qualquer forma de utilização indevida. Este dispositivo foi concebido para uso doméstico e não pode ser utilizado para fins comerciais ou industriais.

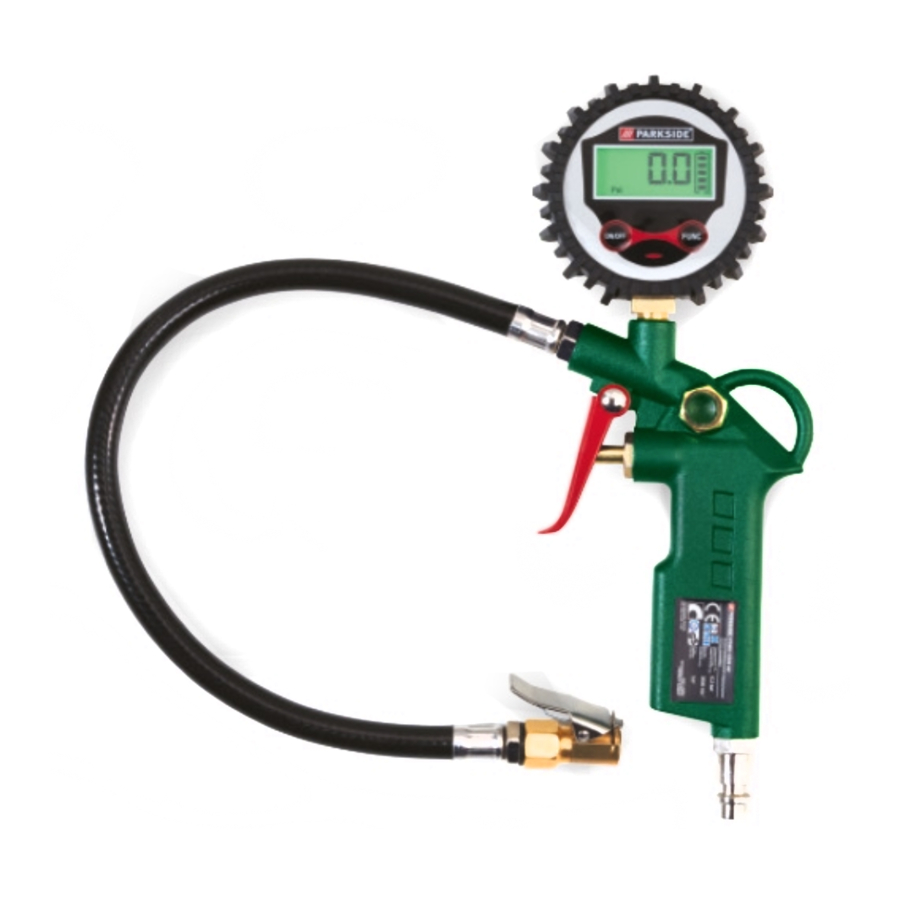

Características

1. Manómetro
2. Botão FUNC. (FUNC.)
3. Botão On / Off (Ligar/Desligar)
4. Inflador de pneus pneumático
5. Botão de saída de ar
6. Bocal de ar comprimido
7. Tubo com ficha de válvula
8. Gatilho
9. Tampa do compartimento da bateria
10. Compartimento da bateria

Âmbito da entrega

1 Inflador de pneus pneumático digital

1 Conjunto de instruções de utilização

Dados técnicos

Pressão de funcionamento: máx. 6,2 bar

Intervalo de tensão nominal: 3 V

Qualidade do ar comprimido: Limpo, isento de óleo e livre de condensação

Caudal volumétrico: Caudal padrão: 100–300 l / min.

Nível de pressão sonora: 86 dB (A)

Capacidade acústica: 98 dB (A)

Valor medido Corresponde a: EN ISO 14462

O visor é alimentado por 2 pilhas LR 03 AAA de 1,5 V que são armazenadas atrás do visor (aprox. 3 anos de durabilidade operacional). Se o visor desvanecer ou funcionar incorretamente, substitua as pilhas.

Informações de segurança

As medidas de segurança básicas devem ser seguidas ao utilizar dispositivos de ar comprimido para eliminar o risco de incêndio, choque elétrico e ferimentos pessoais. Certifique-se de que lê e segue os avisos nestas instruções de utilização antes de utilizar o equipamento e guarde-os num local seguro. O fabricante não assume qualquer responsabilidade por danos ou ferimentos pessoais resultantes do não cumprimento destas instruções de utilização.

• Crianças ou pessoas que não tenham o conhecimento ou experiência para utilizar o dispositivo ou cujas capacidades físicas, sensoriais ou intelectuais sejam limitadas nunca devem ser autorizadas a utilizar o dispositivo sem supervisão ou instrução por uma pessoa responsável pela sua segurança. Certifique-se de que as crianças não podem brincar com esta unidade.
•
  Verifique a unidade após o enchimento com ar comprimido utilizando um manómetro testado.
•
  PERIGO DE EXPLOSÃO!

  Utilize este dispositivo apenas em áreas bem ventiladas. Nunca utilize gasolina ou outros líquidos inflamáveis para limpar a ferramenta pneumática! As faíscas podem inflamar os vapores residuais no interior do equipamento de ar comprimido, resultando na explosão do equipamento de ar comprimido.
•
  RECUO! Quando utilizado em condições de alta pressão, pode ocorrer recuo, o que pode causar perigo devido à pressurização constante.
•
  RISCO DE FERIMENTOS! Nunca aponte o jato de ar para si ou para outras pessoas, animais ou equipamentos elétricos.
• Durante a manutenção, desligue o fornecimento de ar comprimido.
• Nunca exceda a pressão de funcionamento máxima permitida de 6,2 bar. Utilize um redutor de pressão para ajustar a pressão de funcionamento.
• Desligue o dispositivo se não o utilizar mais.
• Em primeiro lugar, desligue o tubo da fonte de ar comprimido e, quando o tiver feito, desligue o tubo de alimentação da unidade. Seguir estas instruções evitará que o tubo de alimentação se enrole por todo o lado.
• Para sua própria proteção, use roupas de proteção adequadas.
• Mantenha as crianças e outras pessoas afastadas do equipamento durante a utilização.
• Não utilize o equipamento quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar o equipamento pode resultar em ferimentos graves. As distrações podem fazer com que perca o controlo do dispositivo.
• Antes de qualquer trabalho de reparação e manutenção ou transporte, retire o dispositivo da fonte de ar comprimido.
• Antes de utilizar a unidade, verifique se está danificada, especialmente se apresenta danos ligeiros ou danos nos sistemas de proteção. Estes devem ser cuidadosamente verificados para confirmar que são realmente capazes de desempenhar as suas tarefas pretendidas. Todas as peças da unidade devem ser montadas corretamente e cumprir todas as diretrizes para garantir um funcionamento correto e seguro.
• Se verificar que a unidade está realmente danificada, não está autorizado a utilizá-la. Não dobre o tubo da unidade. Isso pode causar danos.
•
  Por favor, observe todas as instruções do fabricante relativas a artigos insufláveis.
• Nunca remova os números de modelo. São peças relevantes para a segurança da unidade. Se não tiver experiência em trabalhar com esta unidade, faça um curso de formação para se familiarizar com os perigos de embarcar numa aventura destas.

Acessórios originais / Equipamento auxiliar

• Utilize apenas os acessórios e fixações detalhados nas instruções de utilização. A utilização de outros tipos de peças adicionais pode causar perigo.

Arranque

Antes da primeira utilização

• Remova a tampa do compartimento da bateria na parte traseira.
• Substitua por pilhas do tipo LR 03 AAA de 1,5 V. Verifique a polaridade das pilhas.
• Feche o compartimento da bateria substituindo a tampa do compartimento da bateria

Ligar a fonte de ar comprimido

Nunca exceda a pressão de funcionamento máxima permitida de 6,2 bar.

Para regular a pressão, a fonte de ar comprimido deve ser equipada com um regulador de pressão.

• Ligue a unidade a uma fonte de ar comprimido adequada. Agora ligue o tubo de alimentação utilizando o conector de libertação rápida à ficha de acoplamento no inflador de pneus pneumático.

Utilizar o inflador de pneus pneumático

• Ligue a unidade a um fornecimento de ar comprimido e pressione o interruptor On / Off (Ligar/Desligar) no visor do inflador de pneus pneumático . A unidade está agora ativada.
• Pressione o gatilho para iniciar o fluxo de ar. Solte o gatilho para parar o fluxo de ar. A pressão do ar pode ser lida no manómetro .
• Utilizando o botão FUNC (FUNC.) pode alternar entre as várias unidades de medida (PSI, bar, kPa, Kgf,/cm 2 ).
• Se tiver insuflado demasiado ar no artigo: Pressione o botão de libertação de ar para libertar parte do ar.
• Pressione a alavanca para baixo na ficha da válvula e retire a tampa da válvula da válvula.
• Desligue a unidade da fonte de ar comprimido após terminar o trabalho.

Em primeiro lugar, desligue o tubo do compressor e, quando o tiver feito, desligue o tubo de alimentação da unidade. Seguir estas instruções evitará que o tubo de alimentação se enrole por todo o lado.

Substituir as pilhas

• Remova a tampa do compartimento da bateria na parte traseira.
• Remova as pilhas usadas.
• Substitua por pilhas do tipo LR 03 AAA de 1,5 V. Verifique a polaridade das pilhas.
• Feche o compartimento da bateria substituindo a tampa do compartimento da bateria

Manutenção e limpeza

PERIGO DE FERIMENTOS! O dispositivo não requer manutenção.

• Não utilize agentes de limpeza corrosivos ou agressivos. Não permita que quaisquer líquidos entrem no dispositivo. Caso contrário, o dispositivo pode ser danificado.
• Limpe a caixa com um pano seco.

Serviço

Permita apenas que a sua unidade seja mantida e reparada por pessoal de serviço qualificado. Isto manterá as características de segurança da sua unidade.

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar Parkside PDRD A1 - Manual do Inflador de Pneus Pneumático
