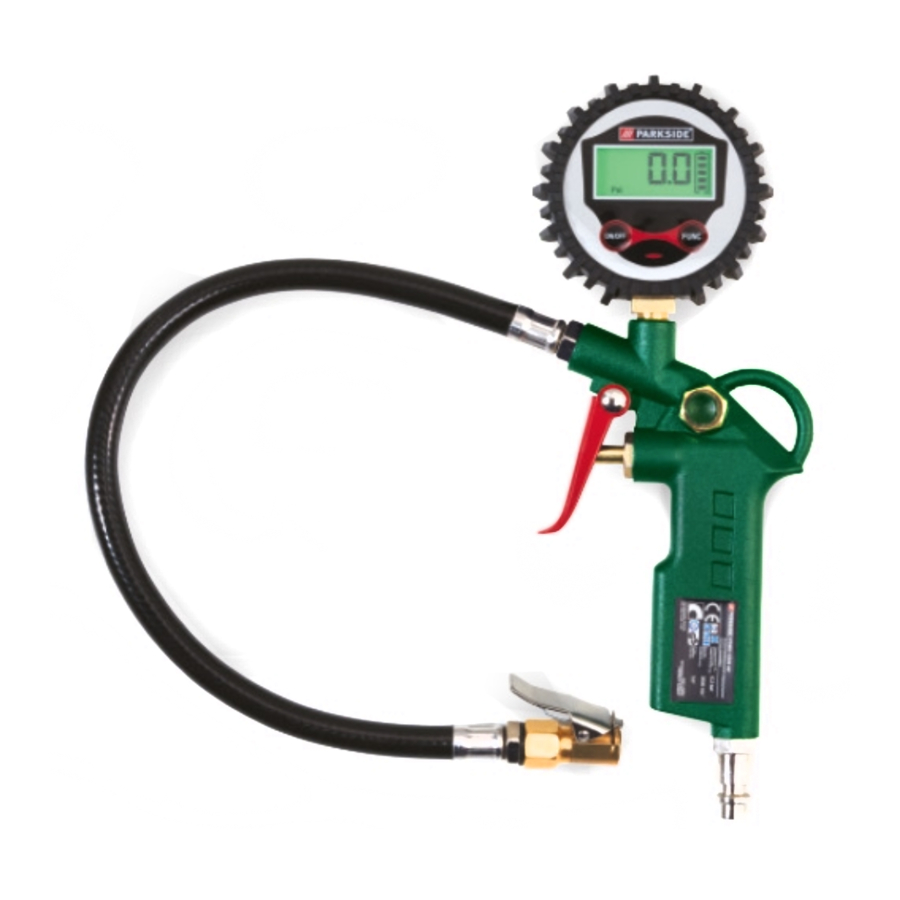

Manual do Inflador de Pneus Pneumático Parkside PDRD A1

Introdução

Parabéns! Você escolheu um dispositivo de alta qualidade da nossa empresa. Familiarize-se com o produto antes de usá-lo pela primeira vez. Além disso, consulte atentamente as instruções de operação e os conselhos de segurança abaixo. A operação inicial desta ferramenta deve ser realizada por pessoal treinado. Guarde estas instruções em um local seguro. Se você passar o dispositivo para outra pessoa, certifique-se de passar também toda a documentação.

Os seguintes pictogramas são usados nestas instruções de operação / no equipamento:
	Por favor, leia as instruções de operação!		Nunca aponte o dispositivo para pessoas ou animais.
	Observe as instruções de aviso e segurança!		Mantenha as crianças longe do dispositivo!
	Use proteção auricular, máscara contra poeira, óculos de segurança e luvas de proteção.		Descarte a embalagem e o dispositivo de forma ecologicamente correta!
	Corrente contínua

Uso pretendido

Com os acessórios adequados, o inflador de pneus pneumático pode ser usado para inflar e regular a pressão do ar em pneus de bicicleta, botes infláveis, colchões de ar, bolas, etc. Este artigo não deve ser usado contrariamente às condições estipuladas de uso pretendido detalhadas no folheto de instruções. O fabricante não se responsabiliza por danos ou lesões resultantes do não cumprimento das instruções ou de qualquer forma de uso indevido. Este dispositivo foi projetado para uso doméstico e não pode ser usado para fins comerciais ou industriais.

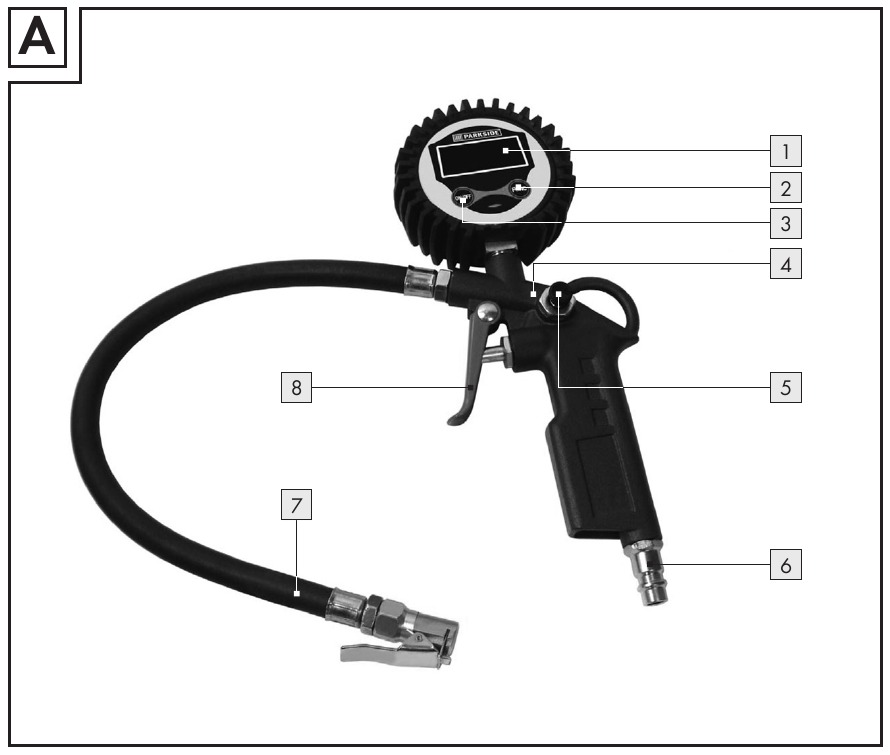

Características

1. Manômetro
2. Botão FUNC.
3. Botão On / Off (Liga/Desliga)
4. Inflador de pneus pneumático
5. Botão de saída de ar
6. Bocal de ar comprimido
7. Tubo com plugue de válvula
8. Gatilho
9. Tampa do compartimento da bateria
10. Compartimento da bateria

Escopo de entrega

1 Inflador de pneus pneumático digital

1 Conjunto de instruções de operação

Dados técnicos

Pressão de operação: máx. 6,2 bar

Faixa de tensão nominal: 3 V

Qualidade do ar comprimido: Limpo, livre de óleo e livre de condensação

Vazão de volume: Vazão padrão: 100–300 l / min.

Nível de pressão sonora: 86 dB (A)

Capacidade acústica: 98 dB (A)

Valor medido Corresponde a: EN ISO 14462

O visor é alimentado por 2 pilhas LR 03 AAA de 1,5 V que são armazenadas atrás do visor (durabilidade operacional de aproximadamente 3 anos). Se o visor desaparecer ou funcionar incorretamente, substitua as pilhas.

Informações de segurança

Medidas básicas de segurança devem ser seguidas ao usar dispositivos de ar comprimido para eliminar o risco de incêndio, choque elétrico e lesões pessoais. Certifique-se de ler e seguir os avisos nestas instruções de operação antes de usar o equipamento e guarde-os em um local seguro. O fabricante não assume nenhuma responsabilidade por danos ou lesões pessoais resultantes do não cumprimento destas instruções de operação.

• Crianças ou pessoas que não têm o conhecimento ou experiência para usar o dispositivo ou cujas capacidades físicas, sensoriais ou intelectuais são limitadas nunca devem ser autorizadas a usar o dispositivo sem supervisão ou instrução de uma pessoa responsável por sua segurança. Certifique-se de que as crianças não possam brincar com esta unidade.
•
  Verifique a unidade após o enchimento com ar comprimido usando um manômetro testado.
•
  PERIGO DE EXPLOSÃO!

  Use este dispositivo apenas em áreas bem ventiladas. Nunca use gasolina ou outros líquidos inflamáveis para limpar a ferramenta pneumática! Faíscas podem inflamar vapores residuais dentro do equipamento de ar comprimido, resultando na explosão do equipamento de ar comprimido.
•
  RECUO! Quando usado sob condições de alta pressão, o recuo pode ocorrer, o que pode causar perigo devido à pressurização constante.
•
  RISCO DE LESÃO! Nunca aponte o jato de ar para si mesmo ou para outras pessoas, animais ou equipamentos elétricos.
• Durante a manutenção, desligue o fornecimento de ar comprimido.
• Nunca exceda a pressão máxima de operação permitida de 6,2 bar. Use um redutor de pressão para ajustar a pressão de operação.
• Desligue o dispositivo se não for mais usá-lo.
• Em primeiro lugar, desconecte o tubo da fonte de ar comprimido e, quando tiver feito isso, desconecte o tubo de alimentação da unidade. Seguir estas instruções impedirá que o tubo de alimentação gire por todo o lugar.
• Para sua própria proteção, use roupas de proteção adequadas.
• Mantenha crianças e outras pessoas longe do equipamento durante o uso.
• Não use o equipamento quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao usar o equipamento pode resultar em ferimentos graves. Distrações podem fazer com que você perca o controle do dispositivo.
• Antes de qualquer trabalho de reparo e manutenção ou transporte, remova o dispositivo da fonte de ar comprimido.
• Antes de usar a unidade, verifique se há danos, e especialmente se há danos leves ou danos aos sistemas de proteção. Estes devem ser cuidadosamente verificados para confirmar que são realmente completamente capazes de executar suas tarefas pretendidas. Todas as peças da unidade devem ser montadas corretamente e cumprir todas as diretrizes para garantir uma operação correta e segura.
• Se você verificar que a unidade está realmente danificada, você não tem permissão para usá-la. Não dobre o tubo da unidade. Isso pode causar danos.
•
  Por favor, observe todas as instruções do fabricante em relação a artigos infláveis.
• Nunca remova os números de modelo. Eles são partes relevantes para a segurança da unidade. Se você não tem experiência em trabalhar com esta unidade, faça um curso de treinamento para se familiarizar com os perigos de embarcar em tal empreendimento.

Acessórios originais / Equipamentos auxiliares

• Use apenas os acessórios e anexos detalhados nas instruções de operação. Usar outros tipos de peças adicionais pode causar perigo.

Início

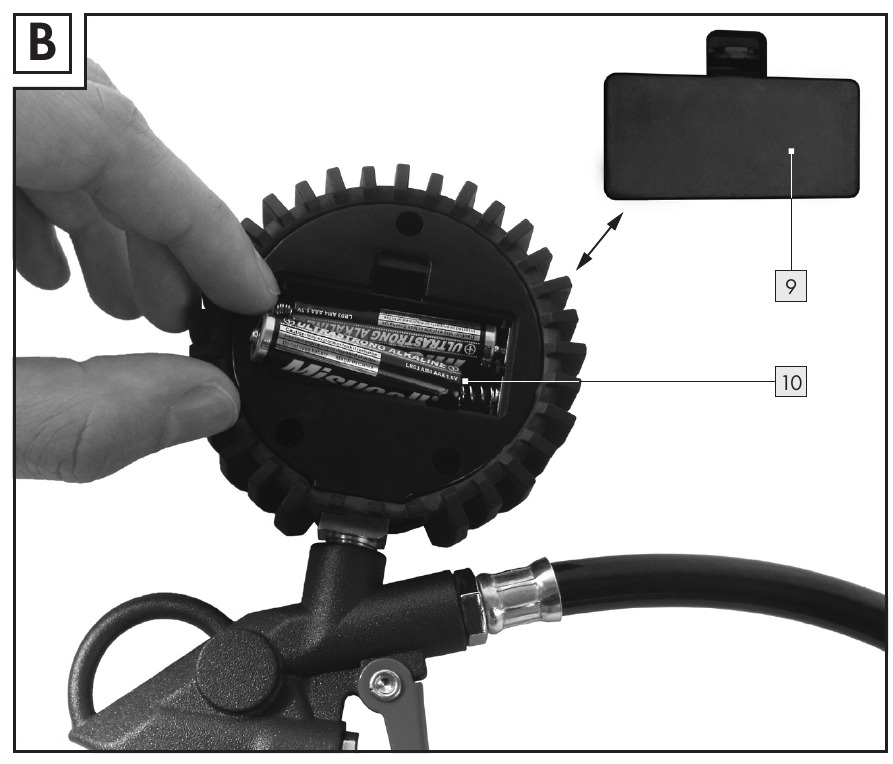

Antes do primeiro uso

• Remova a tampa do compartimento da bateria na parte traseira.
• Substitua por pilhas do tipo LR 03 AAA de 1,5 V. Verifique a polaridade das pilhas.
• Feche o compartimento da bateria substituindo a tampa do compartimento da bateria

Conectando a fonte de ar comprimido

Nunca exceda a pressão máxima de operação permitida de 6,2 bar.

Para regular a pressão, a fonte de ar comprimido deve ser equipada com um regulador de pressão.

• Conecte a unidade a uma fonte de ar comprimido adequada. Agora conecte o tubo de alimentação usando o conector de liberação rápida ao plugue de acoplamento no inflador de pneus pneumático.

Usando o inflador de pneus pneumático

• Conecte a unidade a um suprimento de ar comprimido e pressione o interruptor On / Off (Liga/Desliga) no visor do inflador de pneus pneumático . A unidade agora está ativada.
• Pressione o gatilho para iniciar o fluxo de ar. Solte o gatilho para interromper o fluxo de ar. A pressão do ar pode ser lida no manômetro .
• Usando o botão FUNC (FUNC) você pode alternar entre as várias unidades de medida (PSI, bar, kPa, Kgf,/cm 2 ).
• Se você inflou muito ar no artigo: Pressione o botão de liberação de ar para liberar parte do ar.
• Pressione a alavanca para baixo no plugue da válvula e puxe a tampa da válvula da válvula.
• Desconecte a unidade da fonte de ar comprimido após terminar o trabalho.

Em primeiro lugar, desconecte o tubo do compressor e, quando tiver feito isso, desconecte o tubo de alimentação da unidade. Seguir estas instruções impedirá que o tubo de alimentação gire por todo o lugar.

Trocando as pilhas

• Remova a tampa do compartimento da bateria na parte traseira.
• Remova as pilhas usadas.
• Substitua por pilhas do tipo LR 03 AAA de 1,5 V. Verifique a polaridade das pilhas.
• Feche o compartimento da bateria substituindo a tampa do compartimento da bateria

Manutenção e Limpeza

PERIGO DE LESÃO! O dispositivo não requer manutenção.

• Não use agentes de limpeza corrosivos ou agressivos. Não permita que nenhum líquido entre no dispositivo. Caso contrário, o dispositivo pode ser danificado.
• Limpe a carcaça com um pano seco.

Serviço

Permita que sua unidade seja mantida e reparada apenas por pessoal de serviço qualificado. Isso manterá os recursos de segurança de sua unidade.
