Hyrje

Urime! Ju keni zgjedhur një pajisje me cilësi të lartë nga kompania jonë. Njiheni me produktin përpara se ta përdorni për herë të parë. Përveç kësaj, ju lutemi referojuni me kujdes udhëzimeve të përdorimit dhe këshillave të sigurisë më poshtë. Përdorimi fillestar i kësaj vegle duhet të kryhet nga personel i trajnuar. Mbani këto udhëzime në një vend të sigurt. Nëse ia kaloni pajisjen dikujt tjetër, ju lutemi sigurohuni që t'ia kaloni edhe të gjithë dokumentacionin.

Piktogramet e mëposhtme përdoren në këto udhëzime përdorimi / në pajisje:
	Ju lutemi lexoni udhëzimet e përdorimit!	Mos e drejtoni kurrë pajisjen te njerëzit ose kafshët.
	Respektoni paralajmërimet dhe udhëzimet e sigurisë!	Mbani fëmijët larg pajisjes!
	Vishni mbrojtëse për veshët, maskë pluhuri, syze sigurie dhe doreza mbrojtëse.	Hidhni ambalazhin dhe pajisjen në mënyrë miqësore me mjedisin!
	Rrymë e drejtpërdrejtë

Përdorimi i synuar

Me aksesorë të përshtatshëm, fryrësi pneumatik i gomave mund të përdoret për të fryrë dhe rregulluar presionin e ajrit në goma biçikletash, varka të fryra, shtretër ajri, topa, etj. Ky artikull nuk duhet të përdoret në kundërshtim me kushtet e përcaktuara të përdorimit të synuar të detajuara në fletushkën e udhëzimeve. Prodhuesi nuk pranon asnjë përgjegjësi për dëmet ose lëndimet që rezultojnë nga mosrespektimi i udhëzimeve ose nga çdo formë e keqpërdorimit. Kjo pajisje është projektuar për përdorim shtëpiak dhe nuk mund të përdoret për qëllime komerciale ose industriale.

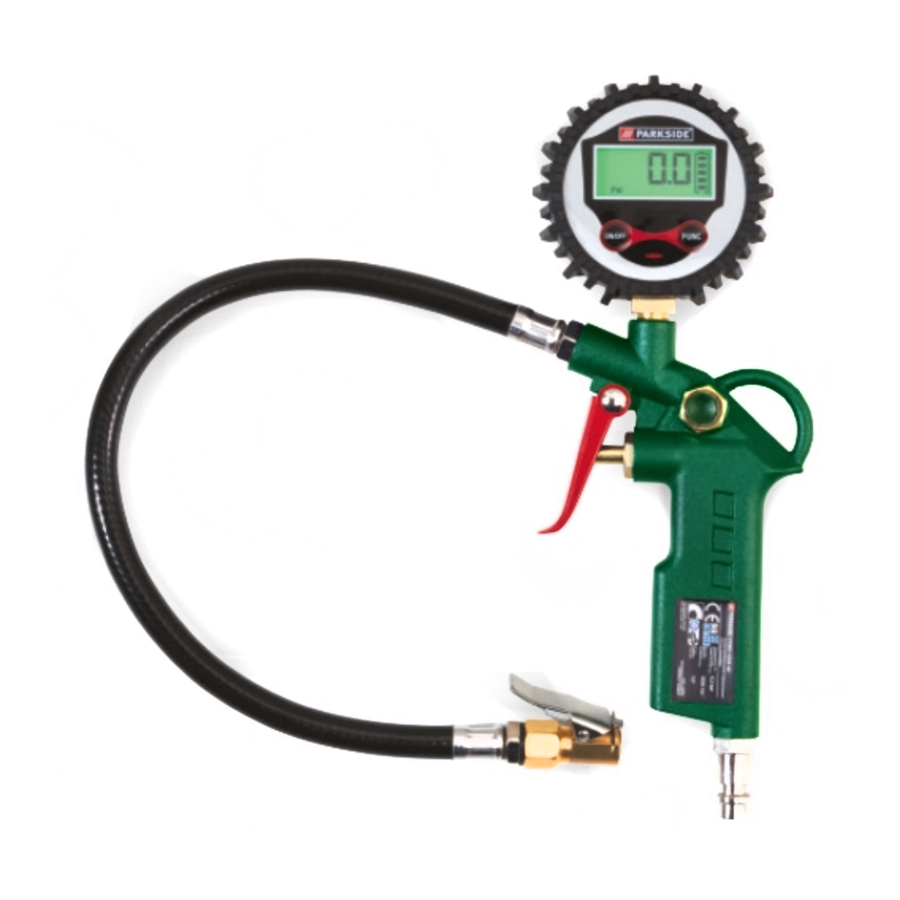

Veçoritë

Matësi i presionit
Butoni FUNC.
Butoni On / Off (Ndez/Fik)
Fryrës pneumatik i gomave
Butoni i daljes së ajrit
Gypi i ajrit të kompresuar
Tub me spinë valvule
Këmbëza
Mbulesa e ndarjes së baterisë
Ndarja e baterisë

Fushëveprimi i dorëzimit

1 Fryrës pneumatik dixhital i gomave

1 Set udhëzimesh përdorimi

Të dhëna teknike

Presioni i funksionimit: maks. 6.2 bar

Gama e tensionit të vlerësuar: 3 V

Cilësia e ajrit të kompresuar: I pastruar, pa vaj dhe pa kondensim

Rrjedha e volumit: Rrjedha standarde: 100–300 l / min.

Niveli i presionit të zërit: 86 dB (A)

Kapaciteti akustik: 98 dB (A)

Vlera e matur Korrespondon me: EN ISO 14462

Ekrani mundësohet nga 2 bateri LR 03 AAA 1.5 V që ruhen pas ekranit (qëndrueshmëri operative afërsisht 3 vjet). Nëse ekrani zbehet ose funksionon gabimisht, ju lutemi zëvendësoni bateritë.

Informacione sigurie

Duhet të ndiqen masa themelore të sigurisë kur përdoren pajisje me ajër të kompresuar për të eliminuar rrezikun e zjarrit, goditjes elektrike dhe lëndimit personal. Sigurohuni që të lexoni dhe ndiqni njoftimet brenda këtyre udhëzimeve të përdorimit përpara se të përdorni pajisjen dhe t'i ruani ato në një vend të sigurt. Prodhuesi nuk merr përsipër asnjë përgjegjësi për dëmet ose lëndimet personale që rezultojnë nga mosrespektimi i këtyre udhëzimeve të përdorimit.

Fëmijët ose personat që nuk kanë njohuri ose përvojë për të përdorur pajisjen ose aftësitë e të cilëve fizike, shqisore ose intelektuale janë të kufizuara, nuk duhet të lejohen kurrë ta përdorin pajisjen pa mbikëqyrjen ose udhëzimet e një personi përgjegjës për sigurinë e tyre. Ju lutemi sigurohuni që fëmijët të mos luajnë me këtë njësi.
Kontrolloni njësinë pasi të jetë mbushur me ajër të kompresuar duke përdorur një matës presioni të testuar.
RREZIK SHPËRTHIMI!!

Përdoreni këtë pajisje vetëm në zona të ajrosura mirë. Mos përdorni kurrë benzinë ose lëngje të tjera të ndezshme për të pastruar veglën e ajrit! Shkëndijat mund të ndezin avujt e mbetur brenda pajisjeve të ajrit të kompresuar, duke rezultuar në shpërthimin e pajisjeve të ajrit të kompresuar.
TËRHEQJE! Kur përdoret në kushte presioni të lartë, mund të ndodhë tërheqje që mund të shkaktojë rrezik për shkak të presionit të vazhdueshëm.
RREZIK LËNDIMI! Mos e drejtoni kurrë rrymën e ajrit drejt vetes ose personave të tjerë, kafshëve ose pajisjeve elektrike.
Gjatë mirëmbajtjes, fikni furnizimin me ajër të kompresuar.
Mos e kaloni kurrë presionin maksimal të lejuar të funksionimit prej 6.2 bar. Përdorni një reduktues presioni për të rregulluar presionin e funksionimit.
Fikeni pajisjen nëse nuk e përdorni më.
Para së gjithash, shkëputeni tubin nga burimi i ajrit të kompresuar dhe kur ta keni bërë këtë, shkëputeni tubin e furnizimit nga njësia. Ndiqni këto udhëzime do të ndalojë tubin e furnizimit të rrotullohet gjithandej.
Për mbrojtjen tuaj, ju lutemi vishni veshje mbrojtëse të përshtatshme.
Mbani fëmijët dhe persona të tjerë larg pajisjeve gjatë përdorimit.
Mos e përdorni pajisjen kur jeni i lodhur ose nën ndikimin e drogave, alkoolit ose medikamenteve. Një moment pakujdesie gjatë përdorimit të pajisjes mund të rezultojë në lëndime serioze. Shpërqendrimet mund t'ju bëjnë të humbni kontrollin e pajisjes.
Përpara çdo pune riparimi dhe mirëmbajtjeje ose transporti, hiqeni pajisjen nga burimi i ajrit të kompresuar.
Përpara se të përdorni njësinë, kontrolloni atë për dëmtime, dhe veçanërisht për dëmtime të lehta ose dëmtime në sistemet mbrojtëse. Këto duhet të kontrollohen tërësisht për të konfirmuar se ato janë vërtet plotësisht të afta për të kryer detyrat e tyre të synuara. Të gjitha pjesët e njësisë duhet të jenë të montuara saktë dhe të jenë në përputhje me të gjitha udhëzimet në mënyrë që të sigurohet funksionimi i saktë dhe i sigurt.
Nëse konstatoni se njësia është vërtet e dëmtuar, nuk ju lejohet ta përdorni atë. Mos e përkulni tubin e njësisë. Kjo mund të shkaktojë dëme.
Ju lutemi respektoni të gjitha udhëzimet e prodhuesit në lidhje me artikujt e fryrë.
Mos hiqni kurrë numrat e modelit. Ato janë pjesë të njësisë që lidhen me sigurinë. Nëse nuk keni përvojë në punën me këtë njësi, ju lutemi ndiqni një kurs trajnimi për t'u njohur me rreziqet e fillimit të një sipërmarrjeje të tillë.

Aksesorë origjinalë / Pajisje ndihmëse

Përdorni vetëm aksesorët dhe bashkëngjitjet e detajuara në udhëzimet e përdorimit. Përdorimi i llojeve të tjera të pjesëve shtesë mund të shkaktojë rrezik.

Fillimi

Para përdorimit të parë

Hiqeni kapakun e ndarjes së baterisë në pjesën e pasme.
Zëvendësoni me llojin e baterisë LR 03 AAA 1.5 V. Kontrolloni polaritetin e baterive.
Mbyllni ndarjen e baterisë duke zëvendësuar kapakun e ndarjes së baterisë

Lidhja e burimit të ajrit të kompresuar

Mos e kaloni kurrë presionin maksimal të lejuar të funksionimit prej 6.2 bar.

Për të rregulluar presionin, burimi i ajrit të kompresuar duhet të jetë i pajisur me një rregullator presioni.

Lidheni njësinë me një burim të përshtatshëm ajri të kompresuar. Tani lidhni tubin e furnizimit duke përdorur lidhësin e shpejtë me spinën e bashkimit në fryrësin pneumatik të gomave.

Përdorimi i fryrësit pneumatik të gomave

Lidheni njësinë me një furnizim me ajër të kompresuar dhe shtypni çelësin On / Off (Ndez/Fik) në ekranin e fryrësit pneumatik të gomave . Njësia tani është aktivizuar.
Shtypni këmbëzën për të filluar rrjedhën e ajrit. Lëshoni këmbëzën për të ndaluar rrjedhën e ajrit. Presioni i ajrit mund të lexohet nga matësi i presionit .
Duke përdorur butonin FUNC (FUNC) ju mund të kaloni midis njësive të ndryshme matëse (PSI, bar, kPa, Kgf,/cm 2 ).
Nëse keni fryrë shumë ajër në artikull: Shtypni butonin e lëshimit të ajrit për të lëshuar një pjesë të ajrit.
Shtypni levën poshtë në spinën e valvulës dhe hiqni kapakun e valvulës nga valvula.
Shkëputeni njësinë nga burimi i ajrit të kompresuar pasi të keni përfunduar punën.

Para së gjithash, shkëputeni tubin nga kompresori dhe kur ta keni bërë këtë, shkëputeni tubin e furnizimit nga njësia. Ndiqni këto udhëzime do të ndalojë tubin e furnizimit të rrotullohet gjithandej.

Ndryshimi i baterive

Hiqeni kapakun e ndarjes së baterisë në pjesën e pasme.
Hiqni bateritë e përdorura.
Zëvendësoni me llojin e baterisë LR 03 AAA 1.5 V. Kontrolloni polaritetin e baterive.
Mbyllni ndarjen e baterisë duke zëvendësuar kapakun e ndarjes së baterisë

Mirëmbajtja dhe pastrimi

RREZIK LËNDIMI!! Pajisja nuk kërkon mirëmbajtje.

Mos përdorni agjentë pastrimi gërryes ose agresivë. Mos lejoni që lëngjet të hyjnë në pajisje. Përndryshe pajisja mund të dëmtohet.
Pastroni kasën me një leckë të thatë.
