Manual do Bushnell BackTrack 36-0050; 36-0051; 36-0052; 36-0053; 36-0055

Guia de Botões e Visor

Utilizar o seu Dispositivo

O BackTrack irá lembrar-se de onde esse ponto estava, mesmo quando desligado. Certifique-se de não marcar "por cima" (substituir) uma localização anterior que queria
manter.

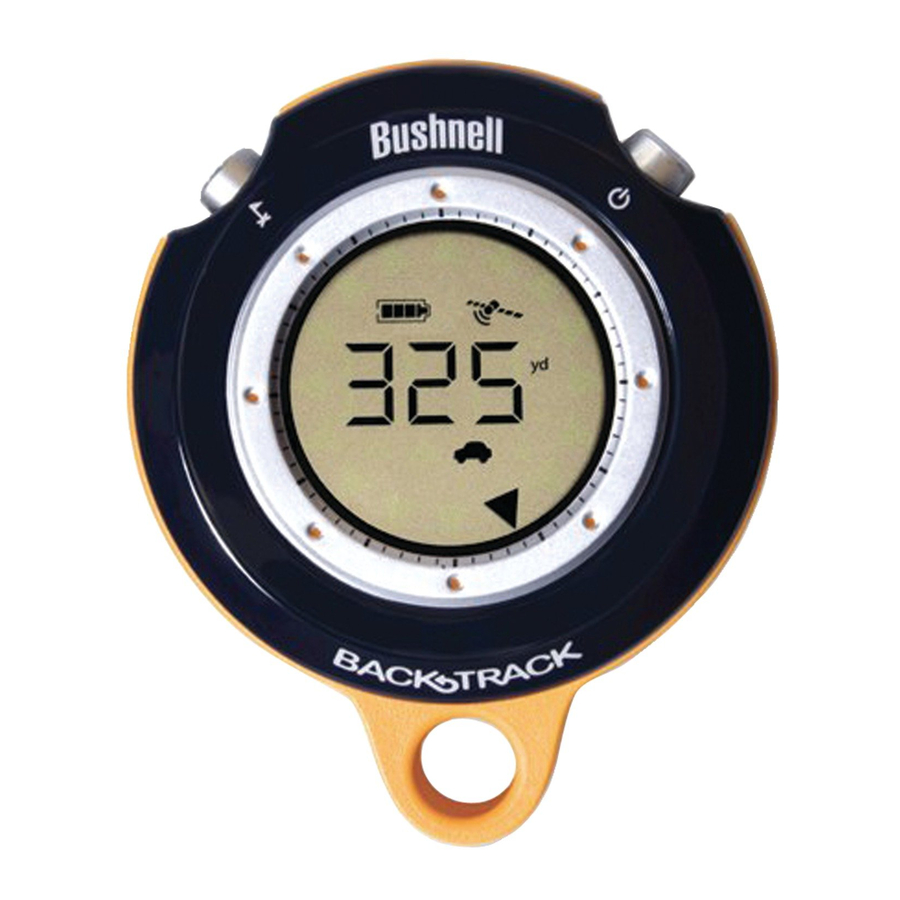

Está a 325 jardas do carro - caminhe na direção da seta (a distância diminui) até que o visor mude para "todas as setas" ligadas (círculo completo).

Guia de Operação dos Botões:
PRESSIONAR=pressione e solte brevemente o botão
MANTER PRESSIONADO=mantenha o botão pressionado durante 2 segundos

1. Rode a tampa redonda da bateria na parte de trás do BackTrack no sentido horário para a abrir (ver foto) e insira duas pilhas alcalinas ou de lítio "AAA" na direção marcada no interior do compartimento da bateria. Volte a colocar a tampa, rodando-a no sentido anti-horário. Substitua as pilhas quando o ícone "Battery" (Bateria) no visor indicar bateria fraca.
2. Para ligar o BackTrack, MANTER PRESSIONADO o botão MODE/Power (MODO/Alimentação). Certifique-se de que está ao ar livre com uma visão clara do céu para garantir uma boa receção de GPS (por exemplo, a unidade não funcionará bem numa garagem de estacionamento interior). O BackTrack demorará alguns instantes a fixar os satélites GPS - o ícone "Satellite" (Satélite) deixará de piscar quando isto for feito e o BackTrack estiver pronto a ser utilizado (a fixação do satélite demorará mais tempo na primeira vez que o BackTrack for utilizado, mas será mais rápida na próxima vez que for ligado). Para poupar tempo, ligue o BackTrack pelo menos um ou dois minutos antes de marcar a sua primeira localização (por exemplo, ao entrar no parque de estacionamento em vez de esperar até sair do carro e depois marcar onde o deixou).
3. Para utilizar o BackTrack como uma bússola digital, PRESSIONAR o botão MODE/Power (MODO/Alimentação) para selecionar o ícone do modo Compass (Bússola) (seta num círculo). No modo Compass (Bússola), uma seta aponta para Norte e o visor mostra a direção para onde está virado em graus (por exemplo, Este=90 graus).
4. Enquanto estiver num local que deseja marcar e regressar mais tarde, PRESSIONAR o botão MODE/Power (MODO/Alimentação) para selecionar um dos três ícones do modo "Location" (Localização) (casa, carro, estrela). Por exemplo, se estiver a acampar, pode utilizar "home" (casa) para marcar o seu parque de campismo, "car" (carro) para marcar onde deixou o seu veículo ou bicicleta e "star" (estrela) para marcar um local panorâmico favorito que deseja encontrar novamente mais tarde. Se quiser, pense nos ícones como três "slots de memória de localização" que pode utilizar livremente para o que quiser.
   Nota: certifique-se de que tem a fixação de GPS (o ícone do satélite não está a piscar) antes de marcar uma localização para garantir que o BackTrack funciona corretamente.
5. Para marcar a localização (guarde-a na memória do BackTrack sob o ícone de Localização selecionado), MANTER PRESSIONADO o botão MARK (MARCAR) até que a indicação de distância mude para "0". Não importa a direção para onde está virado ao marcar a localização (uma vez que uma localização GPS guardada é apenas um ponto ou "ponto"). Quando se afasta dessa localização, uma seta aponta o caminho de volta para a localização (direção geral em relação à sua posição atual) e o visor mostra a sua distância da localização. Agora pode desligar o BackTrack MANTER PRESSIONADO o botão MODE/ Power (MODO/Alimentação), ou prosseguir para outro local que deseja marcar. Certifique-se de que seleciona um ícone de Localização diferente antes de marcar este novo ponto, uma vez que MANTER PRESSIONADO MARK (MARCAR) com um ícone de Localização utilizado anteriormente selecionado irá substituir essa posição pela sua localização atual.
6. Quando estiver pronto para regressar a uma das suas localizações marcadas anteriormente, volte a ligar o BackTrack (MANTER PRESSIONADO o botão MODE/Power (MODO/Alimentação)). O BackTrack irá lembrar-se do último modo e localização que utilizou, por isso, se o último local que marcou foi o seu carro num parque de estacionamento, o BackTrack já lhe estará a mostrar a direção e a distância de volta para o seu carro! Se quiser regressar a uma localização diferente da última que marcou, basta PRESSIONAR o botão MODE/Power (MODO/Alimentação) para selecionar o ícone de Localização que utilizou quando a marcou anteriormente. Para encontrar o caminho de volta para a localização selecionada, basta mover-se na direção para onde a seta aponta e observar a diminuição da distância - quando chegar ao seu destino, um círculo completo de setas será visto na extremidade exterior do visor.

Funcionalidades Adicionais e Notas

• Para alterar as unidades de Inglês para Métrico, MANTER PRESSIONADO ambos os botões MARK (MARCAR) e MODE/ Power (MODO/Alimentação) em qualquer um dos modos de Localização (não no modo Bússola Digital) - o visor das unidades de distância muda de "yd" para "m". O BackTrack mudará automaticamente de jardas para milhas (ou metros para km) para distâncias mais longas. Pode exibir uma distância máxima de 999 milhas ou quilómetros.
• PRESSIONAR MARK (MARCAR) para ligar a retroiluminação do visor a qualquer momento. Desligar-se-á automaticamente cerca de 20 segundos depois.
• A alimentação desliga-se automaticamente após 10 minutos se nenhum botão tiver sido pressionado, ou MANTER PRESSIONADO MODE/Power (MODO/Alimentação) para desligar manualmente. Quando o BackTrack é ligado novamente, regressa sempre ao último modo que selecionou, tal como o deixou.
• Quando o visor mostra que está a aproximar-se de uma localização marcada, muitas vezes poderá basta olhar para cima e ver o seu destino nesse ponto.

Avisos e Notas

Aviso sobre o Sistema GPS e a Precisão da Localização:
O Sistema de Posicionamento Global (GPS) é operado pelo governo dos Estados Unidos, que é o único responsável pela sua precisão e manutenção. O sistema está sujeito a alterações que podem afetar a precisão e o desempenho de todos os equipamentos GPS. A natureza inerente do próprio sistema GPS limita a precisão da distância indicada no visor do BackTrack a cerca de ±3~5 metros (ou jardas) da localização marcada real.

Este dispositivo destina-se apenas a ser um auxiliar de navegação portátil suplementar. O utilizador assume toda a responsabilidade associada à utilização deste produto. Não deve ser utilizado para qualquer finalidade que exija uma medição precisa da localização, direção, distância, velocidade ou topografia. Este dispositivo não deve ser utilizado para quaisquer aplicações de navegação aérea.

Aviso de Utilização em Veículos:
A Bushnell está empenhada na utilização segura e responsável do ar livre.
Não utilize este produto enquanto conduz. Um acidente pode resultar em danos materiais, ferimentos ou morte se o operador não praticar práticas de condução prudentes. É da exclusiva responsabilidade do condutor de qualquer veículo operar o veículo motorizado de forma segura. As informações da unidade GPS podem distrair o operador de um veículo motorizado. Não é seguro operar os controlos da unidade GPS enquanto opera um veículo motorizado. Se for utilizado num veículo motorizado, não deve ser utilizado pelo operador do veículo motorizado. Se for utilizado num veículo motorizado, deve ser montado de forma a não distrair o operador, não interferir com o campo de visão do operador e não bloquear ou interferir com os airbags ou outros mecanismos de segurança do veículo motorizado. Os para-brisas e as janelas dos carros com materiais metálicos integrados, como os desembaciadores, ou as películas de escurecimento das janelas dos carros, podem degradar a receção de GPS no interior de um carro.

Aviso de Responsabilidade:
Em nenhum caso a Bushnell será responsável por quaisquer danos incidentais, especiais, indiretos ou consequenciais, quer resultem da utilização, utilização indevida ou incapacidade de utilizar este produto ou de defeitos no produto.
Alguns estados não permitem a exclusão de danos incidentais ou consequenciais, pelo que as limitações acima podem não se aplicar a si.

Nota da FCC:
Este equipamento foi testado e considerado em conformidade com os limites para um dispositivo digital de Classe B, de acordo com a Parte 15 das Regras da FCC. Estes limites foram concebidos para fornecer uma proteção razoável contra interferências prejudiciais numa instalação residencial. Este equipamento gera, utiliza e pode irradiar energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, pode causar interferências prejudiciais nas comunicações de rádio. No entanto, não há garantia de que não ocorrerão interferências numa determinada instalação. Se este equipamento causar interferências prejudiciais na receção de rádio ou televisão, o que pode ser determinado desligando e ligando o equipamento, o utilizador é encorajado a tentar corrigir a interferência através de uma ou mais das seguintes medidas:

• Reorientar ou relocalizar a antena recetora.
• Aumentar a separação entre o equipamento e o recetor.
• Ligar o equipamento a uma tomada de um circuito diferente daquele a que o recetor está ligado.
• Consultar o revendedor ou um técnico de rádio/TV experiente para obter ajuda.
  O cabo de interface blindado deve ser utilizado com o equipamento para cumprir os limites para um dispositivo digital de acordo com a Subparte B da Parte 15 das Regras da FCC.

As especificações e os designs estão sujeitos a alterações sem qualquer aviso ou obrigação por parte do fabricante.
