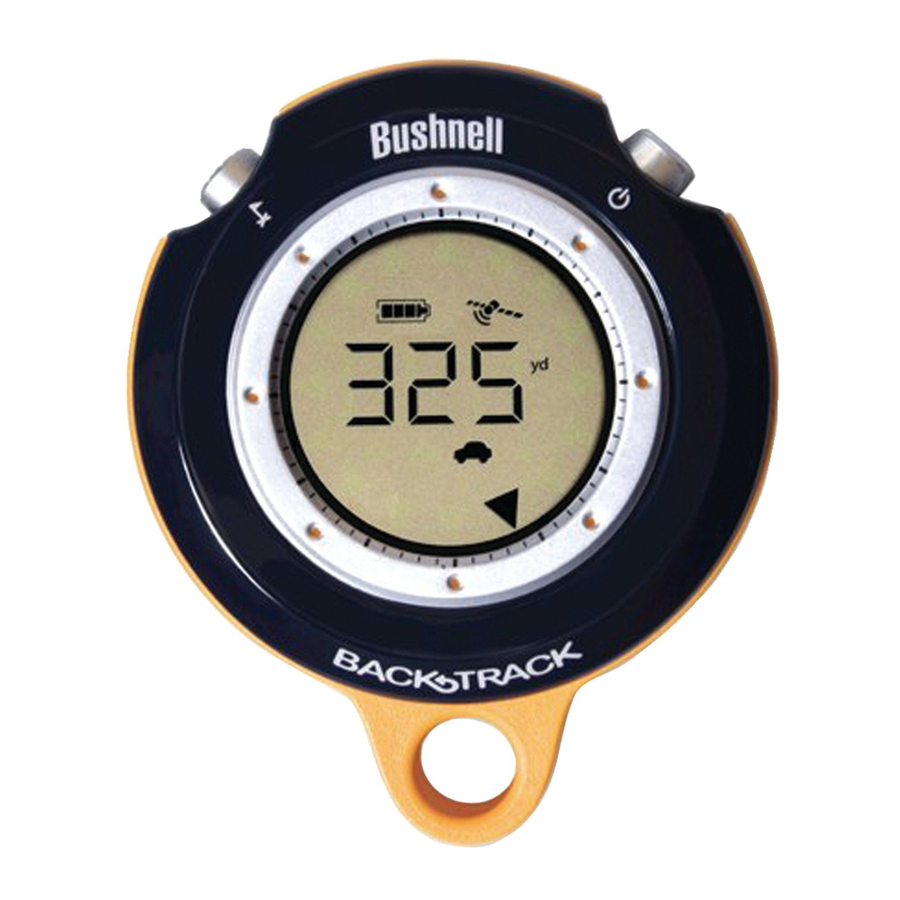

Manual do Bushnell BackTrack 36-0050; 36-0051; 36-0052; 36-0053; 36-0055

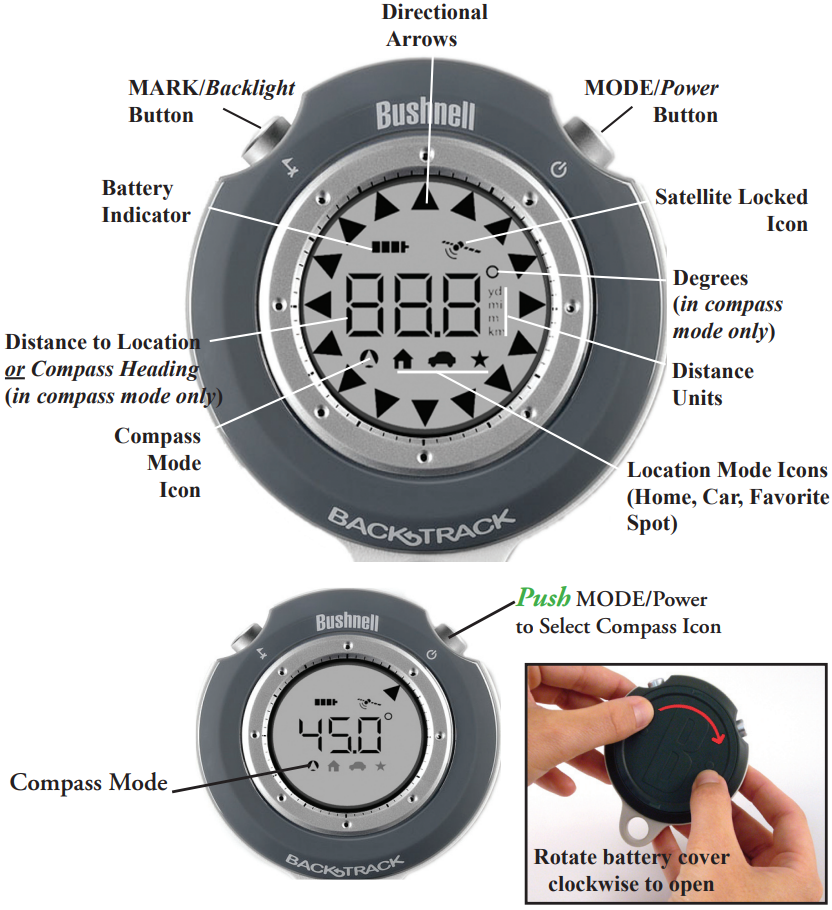

Guia de Botões e Visor

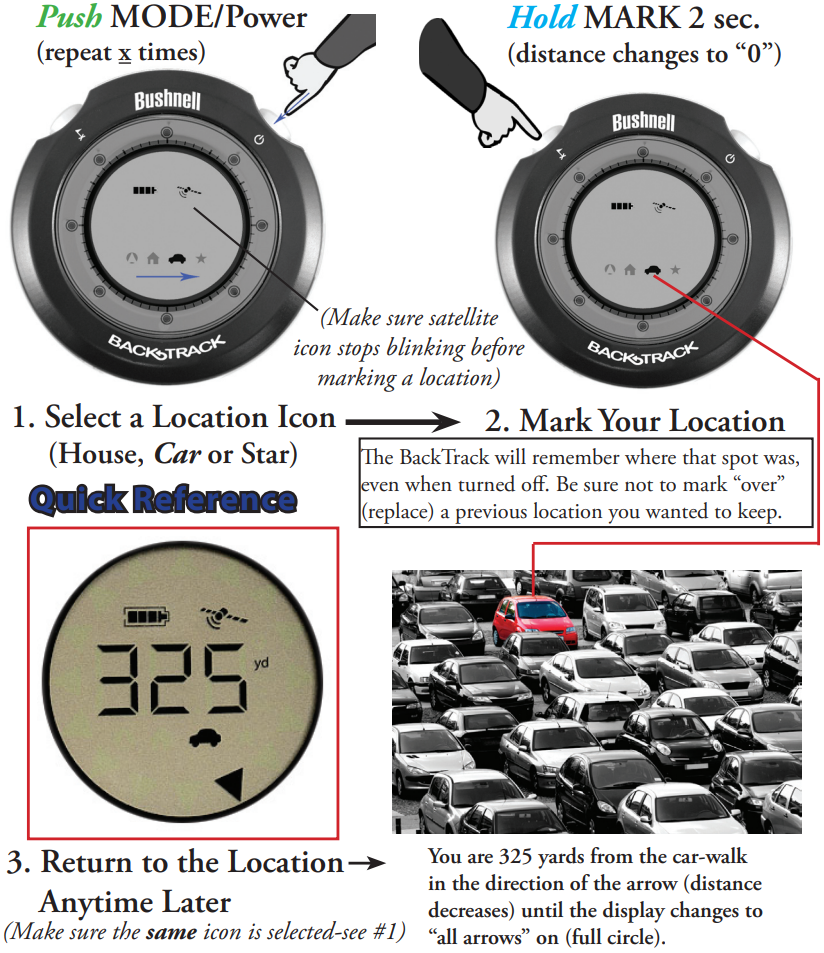

Usando seu Dispositivo

O BackTrack lembrará onde esse ponto estava, mesmo quando desligado. Certifique-se de não marcar "sobre" (substituir) um local anterior que você queria
manter.

Você está a 325 jardas do carro - caminhe na direção da seta (a distância diminui) até que o visor mude para "todas as setas" acesas (círculo completo).

Guia de Operação dos Botões:
PUSH (PRESSIONAR)= pressione e solte brevemente o botão
HOLD (MANTER PRESSIONADO)= mantenha o botão pressionado por 2 segundos

1. Gire a tampa redonda da bateria na parte de trás do BackTrack no sentido horário para abri-la (veja a foto) e insira duas pilhas alcalinas ou de lítio "AAA" na direção marcada dentro do compartimento da bateria. Recoloque a tampa, girando-a no sentido anti-horário. Substitua as baterias quando o ícone "Battery" (Bateria) do visor indicar bateria fraca.
2. Para ligar o BackTrack, HOLD (MANTER PRESSIONADO) o botão MODE/Power (MODO/Ligar). Certifique-se de estar ao ar livre com uma visão clara do céu para garantir uma boa recepção de GPS (por exemplo, a unidade não funcionará bem em uma garagem de estacionamento interna). O BackTrack levará alguns instantes para se conectar aos satélites GPS - o ícone "Satellite" (Satélite) parará de piscar quando isso for feito e o BackTrack estiver pronto para uso (o bloqueio do satélite levará mais tempo na primeira vez que o BackTrack for usado, mas será mais rápido na próxima vez que for ligado). Para economizar tempo, ligue o BackTrack pelo menos um ou dois minutos antes de marcar seu primeiro local (por exemplo, ao entrar no estacionamento, em vez de esperar até sair do carro e marcar onde o deixou).
3. Para usar o BackTrack como uma bússola digital, PUSH (PRESSIONAR) o botão MODE/Power (MODO/Ligar) para selecionar o ícone do modo Compass (Bússola) (seta em círculo). No modo Compass (Bússola), uma seta aponta para o Norte e o visor mostra a direção em que você está olhando em graus (por exemplo, Leste=90 graus).
4. Enquanto estiver em um local que deseja marcar e retornar mais tarde, PUSH (PRESSIONAR) o botão MODE/Power (MODO/Ligar) para selecionar um dos três ícones do modo "Location" (Localização) (casa, carro, estrela). Por exemplo, se você estiver acampando, poderá usar "home" (casa) para marcar seu acampamento, "car" (carro) para marcar onde deixou seu veículo ou bicicleta e "star" (estrela) para marcar um local panorâmico favorito que deseja encontrar novamente mais tarde. Se quiser, pense nos ícones como três "slots de memória de localização" que você pode usar livremente para o que quiser.
   Observação: certifique-se de ter o bloqueio de GPS (o ícone de satélite não está piscando) antes de marcar um local para garantir que o BackTrack funcione corretamente.
5. Para marcar o local (armazená-lo na memória do BackTrack sob o ícone de Localização selecionado), HOLD (MANTER PRESSIONADO) o botão MARK (MARCAR) até que a indicação de distância mude para "0". Não importa a direção que você está olhando ao marcar o local (já que um local GPS armazenado é apenas um ponto ou "ponto"). Quando você se afasta desse local, uma seta aponta o caminho de volta para o local (direção geral em relação à sua posição atual) e o visor mostra sua distância do local. Agora você pode desligar o BackTrack HOLD (MANTER PRESSIONADO) o botão MODE/ Power (MODO/Ligar), ou prosseguir para outro local que deseja marcar. Certifique-se de selecionar um ícone de Localização diferente antes de marcar este novo local, pois HOLD (MANTER PRESSIONADO) MARK (MARCAR) com um ícone de Localização usado anteriormente selecionado substituirá essa posição pelo seu local atual.
6. Quando estiver pronto para retornar a um de seus locais marcados anteriormente, ligue o BackTrack novamente (HOLD (MANTER PRESSIONADO) o botão MODE/Power (MODO/Ligar)). O BackTrack lembrará o último modo e local que você usou, então, se o último lugar que você marcou foi seu carro em um estacionamento, o BackTrack já estará mostrando a direção e a distância de volta para o seu carro! Se você quiser retornar a um local diferente do último que você marcou, basta PUSH (PRESSIONAR) o botão MODE/Power (MODO/Ligar) para selecionar o ícone de Localização que você usou quando o marcou anteriormente. Para encontrar o caminho de volta ao local selecionado, basta mover-se na direção que a seta aponta e observar a diminuição da distância - quando você chegar ao seu destino, um círculo completo de setas será visto na borda externa do visor.

Recursos Adicionais e Notas

• Para alterar as unidades de Inglês para Métrico, HOLD (MANTER PRESSIONADO) ambos os botões MARK (MARCAR) e MODE/ Power (MODO/Ligar) enquanto estiver em qualquer um dos modos de Localização (não no modo Bússola Digital) - o visor das unidades de distância muda de "yd" para "m". O BackTrack mudará automaticamente de jardas para milhas (ou metros para km) para distâncias maiores. Ele pode exibir uma distância máxima de 999 milhas ou quilômetros.
• PUSH (PRESSIONAR) MARK (MARCAR) para ligar a luz de fundo do visor a qualquer momento. Ele desligará automaticamente cerca de 20 segundos depois.
• A energia desliga automaticamente após 10 minutos se nenhum botão for pressionado, ou HOLD (MANTER PRESSIONADO) MODE/Power (MODO/Ligar) para desligar manualmente. Quando o BackTrack é ligado novamente, ele sempre retorna ao último modo que você selecionou, assim como você o deixou.
• Quando o visor mostra que você está se aproximando de um local marcado, você geralmente será capaz de apenas olhar para cima e ver seu destino naquele ponto.

Avisos e Notificações

Sistema GPS e Aviso de Precisão de Localização:
O Sistema de Posicionamento Global (GPS) é operado pelo governo dos Estados Unidos, que é o único responsável por sua precisão e manutenção. O sistema está sujeito a alterações que podem afetar a precisão e o desempenho de todos os equipamentos de GPS. A natureza inerente do próprio sistema GPS limita a precisão da distância indicada no visor do BackTrack a cerca de ±3~5 metros (ou jardas) do local marcado real.

Este dispositivo destina-se apenas como um auxiliar de navegação portátil suplementar. O usuário assume toda a responsabilidade associada ao uso deste produto. Ele não deve ser usado para qualquer finalidade que exija medição precisa de localização, direção, distância, velocidade ou topografia. Este dispositivo não deve ser usado para quaisquer aplicações de navegação de aeronaves.

Aviso de Uso Veicular:
A Bushnell está comprometida com o desfrute seguro e responsável do ar livre.
Não use este produto enquanto dirige. Um acidente pode resultar em danos materiais, ferimentos ou morte se o operador não praticar práticas de direção prudentes. É de responsabilidade exclusiva do motorista de qualquer veículo operar o veículo motorizado de forma segura. As informações da unidade GPS podem distrair o operador de um veículo motorizado. É inseguro operar os controles da unidade GPS enquanto opera um veículo motorizado. Se usado em um veículo motorizado, ele não deve ser usado pelo operador do veículo motorizado. Se for usado em um veículo motorizado, ele deve ser montado de forma que não distraia o operador, não interfira no campo de visão do operador e não bloqueie ou interfira nos airbags ou outros mecanismos de segurança do veículo motorizado. Pára-brisas e janelas de carros com materiais metálicos integrados, como desembaçadores, ou filmes de escurecimento de janelas de carros, podem degradar a recepção do GPS dentro de um carro.

Aviso de Responsabilidade:
Em nenhum caso a Bushnell será responsável por quaisquer danos incidentais, especiais, indiretos ou consequenciais, seja resultante do uso, uso indevido ou incapacidade de usar este produto ou de defeitos no produto.
Alguns estados não permitem a exclusão de danos incidentais ou consequenciais, portanto, as limitações acima podem não se aplicar a você.

Nota da FCC:
Este equipamento foi testado e considerado em conformidade com os limites para um dispositivo digital de Classe B, de acordo com a Parte 15 das Regras da FCC. Esses limites são projetados para fornecer proteção razoável contra interferência prejudicial em uma instalação residencial. Este equipamento gera, usa e pode irradiar energia de radiofrequência e, se não for instalado e usado de acordo com as instruções, pode causar interferência prejudicial às comunicações de rádio. No entanto, não há garantia de que não ocorrerá interferência em uma instalação específica. Se este equipamento causar interferência prejudicial à recepção de rádio ou televisão, o que pode ser determinado desligando e ligando o equipamento, o usuário é encorajado a tentar corrigir a interferência por uma ou mais das seguintes medidas:

• Reoriente ou reposicione a antena receptora.
• Aumente a separação entre o equipamento e o receptor.
• Conecte o equipamento a uma tomada em um circuito diferente daquele ao qual o receptor está conectado.
• Consulte o revendedor ou um técnico de rádio/TV experiente para obter ajuda.
  Um cabo de interface blindado deve ser usado com o equipamento para estar em conformidade com os limites para um dispositivo digital de acordo com a Subparte B da Parte 15 das Regras da FCC.

As especificações e designs estão sujeitos a alterações sem qualquer aviso ou obrigação por parte do fabricante.
