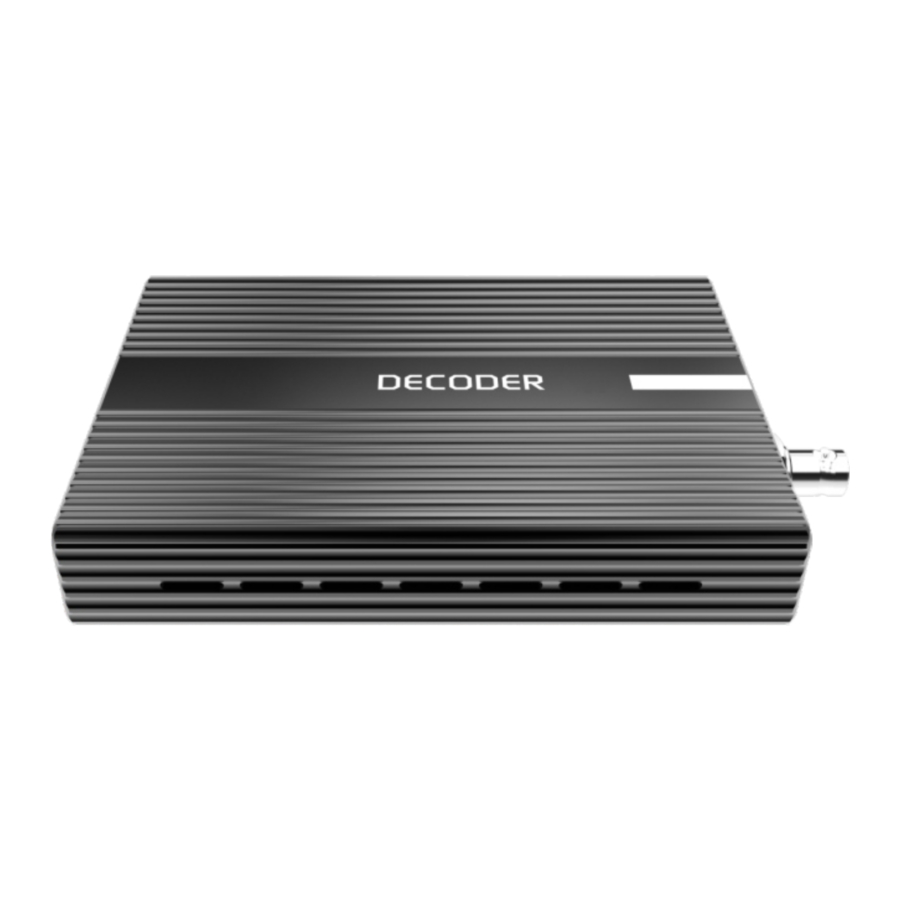

Kiloview DC220, DC230 - Ghid de pornire rapidă pentru decodorul video

Lista de ambalare

Un decodor, o sursă de alimentare (DC12V/1A), manualul de utilizare și certificarea produsului;
Adaptor DVI la HDMI / Adaptor DVI la VGA (părți opționale).

NOTĂ:
Datorită actualizării produsului, lista de ambalare va avea mici diferențe.

Interfețele dispozitivului

1. Interfață USB
2. Ieșire HD – SDI
3. Resetare/restaurare setări din fabrică
4. Ieșire audio
5. Intrare audio
6. Stare LED
7. Intrare de alimentare

8. Interfață Ethernet adaptabilă 100/1000M
9. Ieșire DVI/HDMI/VGA

Instalarea dispozitivului

Conectarea afișajului DVI

Conectarea interfeței de ieșire video DVI cu afișajul DVI prin cablu DVI

Conectarea dispozitivului de afișare/intrare DVI

Conectarea afișajului HDMI

1. Utilizarea cablului DVI la HDMI pentru a conecta interfața de ieșire video DVI cu afișajul HDMI (recomandat);
2. Prin adaptor DVI la HDMI cu cablu HDMI pentru a conecta.


Conectarea afișajului VGA

Utilizarea adaptorului DVI la VGA conectat la interfața DVI, apoi cu cablu VGA la afișaj.

Conectarea afișajului SDI

Utilizarea cablului SDI pentru a conecta interfața de ieșire SDI cu afișajul SDI

Conectarea dispozitivului de afișare/intrare SDI

Conectarea la rețea

Conectați un capăt al cablului de rețea la portul Ethernet al decodorului.
Celălalt capăt este conectat la switch-ul de rețea sau la portul Ethernet al computerului.

Conectarea alimentării

Utilizarea adaptorului de alimentare (DC12V/1A) conectat la dispozitiv, după ce alimentarea este pornită, dispozitivul începe să funcționeze

Indicatori LED

După pornire, RUN și LINK sunt stinse. După conectarea dispozitivului, lumina RUN este întotdeauna aprinsă, dispozitivul funcționează.

Autentificare și configurare rețea

Adresa IP implicită

Adresa IP failsafe este 192.168.1.168, masca de subrețea este 255.255.255.0
În mod normal, nu trebuie să modificați această adresă IP.

Autentificare în consola Web

Dacă vă autentificați pentru prima dată, vă rugăm să utilizați adresa IP Failsafe
Puteți accesa http://192.168.1.168, pentru a vă autentifica în consola web.
Numele de utilizator implicit: admin; Parola: admin.

Configurarea adresei IP

După autentificare, puteți configura IP-ul în funcție de rețea, IP-ul va fi utilizat pentru extragerea fluxului și gestionarea dispozitivului. Puteți configura manual IP-ul sau DHCP.

Setarea ieșirii video

Dispozitivul are două ferestre de ieșire diferite, care pot reda două conținuturi diferite sau același conținut pentru SDI și DVI/HDMI/VGA.

Trebuie doar să trageți sursa video adăugată în ferestrele de ieșire corespunzătoare, apoi decodorul începe decodarea.

Setările modului de decodare

Utilizatorii pot alege să redea SDI/DVI/HDMI/VGA (HDMI compatibil cu modul DVI) pe un singur ecran sau pe mai multe ecrane pe Media. Multi-Decoder acceptă până la 4 CH. Maximul este de patru ecrane.

Acceptă decodarea H.264, până la 4 CH decodare video simultan (4 CH 1080p30 sau 2 CH 1080p60 și mai jos).

Setări de ieșire DVI/HDMI

(Conexiunea HDMI are nevoie de un adaptor DVI la HDMI)

Faceți clic pe HDMI (HDMI compatibil cu DVI) pe oricare dintre ferestre, punctul din față devine verde, ceea ce înseamnă că conținutul de aici va decoda și va reda la interfața DVI/HDMI.

Setări de ieșire SDI

SDI este o interfață independentă. Faceți clic pe SDI pe oricare dintre ferestre, punctul din față devine verde, ceea ce înseamnă că conținutul de aici va decoda și va reda la interfața SDI.

Setări de ieșire VGA

(Conexiunea VGA are nevoie de un adaptor DVI la VGA)

Faceți clic pe VGA pe oricare dintre ferestre, punctul din față devine verde, ceea ce înseamnă că conținutul de aici va decoda și va reda la interfața VGA.

NOTĂ:
O interfață de ieșire poate fi aleasă doar într-o singură fereastră de ieșire, nu poate reda simultan conținutul a două ferestre la o singură interfață. Dacă alegeți SDI și HDMI pe o singură fereastră în același timp, cele două interfețe vor reda același conținut.

Buffer de decodare și întârziere

Pentru o varietate de scenarii și rețele diferite, pentru a echilibra întârzierea și fluența decodării, dispozitivul oferă o varietate de strategii de buffering pentru ca utilizatorii să aleagă.

Zero buffer, 50ms, 120ms, 200ms, 500ms, 1s sunt opționale. Utilizatorii pot alege în funcție de condițiile reale ale rețelei, rețea bună cu latență mai mică și rețea proastă cu latență mai mare.

Sursă video

Lista surselor video

Lista afișează toate sursele video și informațiile despre parametrii surselor pe care le-ați adăugat, nu toate sursele sunt în stare de decodare. Dacă solicitați ieșirea de decodare, trageți-o în zona de ieșire. Când afișajul sursei video este verde, "afișarea/pushing" funcționează.

Adăugarea sursei

Protocoale de decodare acceptate: RTSP, RTMP, RTMPS, RTP, UDP, HTTP. În primul rând, utilizatorii trebuie să obțină adresa URL corectă a sursei video de pe alte platforme. Adresa sursă anormală va duce la nefuncționarea dispozitivului (utilizatorii pot testa dacă sursa este disponibilă prin playerul VLC).
Faceți clic pe "Add" (Adăugare) pe interfața media, configurați parametrii relevanți în caseta de dialog, faceți clic pe "Confirm" (Confirmare), o sursă video este adăugată.

Configurarea sursei RTMP

Completați adresa sursei video în câmpul URL: rtmp://<adresa IP de extragere> <numele sesiunii>.
De exemplu: rtmp://192.168.3.13/live/myStream

Restaurarea setărilor din fabrică

Restaurarea setărilor din fabrică

Dacă utilizatorii modifică parametrii care duc la nefuncționarea decodorului (situația tipică este modificarea adresei de rețea, astfel încât decodorul nu poate fi accesat prin rețea), utilizatorii pot restaura setările din fabrică la valoarea implicită.

Modalități

Țineți apăsat butonul 'RESET' mai mult de 6 secunde, dispozitivul va restaura setările din fabrică. Restaurarea setărilor din fabrică va duce la repornirea 'rece' a dispozitivului, iar întregul proces va dura aproximativ un minut.

NOTĂ:
Parametrii de mai jos vor fi restaurați după restaurarea setărilor din fabrică:

• Numele de utilizator și parola de autentificare vor fi transformate în admin;
• Adresa IP va fi restaurată la 192.168.1.168, iar masca de subrețea este 255.255.255.0;
• Toate setările de decodare video/audio vor fi restaurate;
• Setările de streaming vor fi restaurate.

Actualizarea firmware-ului

Dispozitivul acceptă actualizarea online a firmware-ului pentru actualizarea software-ului. Selectați "System Setup" (Configurare sistem), trageți în jos și faceți clic pe "Firmware". Pe pagină, faceți clic pe "Select File" (Selectare fișier) pentru a selecta fișierul de actualizare și faceți clic pe "Upgrade" (Actualizare) pentru a actualiza firmware-ul.

NOTĂ:

• După încărcarea cu succes a fișierului firmware, decodorul va reporni automat, acest proces va dura aproximativ 30s-60s (timpul va fi diferit în funcție de conținutul actualizării) și vă rugăm să aveți răbdare.
• După finalizarea actualizării, prin colțul din dreapta sus al web-ului" " pentru a verifica dacă cele mai recente informații despre versiune sunt în conformitate cu cele așteptate pentru a confirma că actualizarea a avut succes.

Resetare rapidă și repornire

"Quick Reset" (Resetare rapidă) este adecvată doar pentru resetarea funcției de decodare video a decodorului. Datorită semnalului video instabil, setarea incorectă a parametrilor va face ca funcțiile de decodare să fie anormale; vă rugăm să încercați să executați "quick reset" (resetare rapidă). Vă rugăm să așteptați aproximativ 3s.

• "Quick Reset" (Resetare rapidă), "Quick Reset" (Resetare rapidă) restaurează doar parametrii de decodare configurați, nu modifică IP-ul implicit sau alți parametri configurați;
• "Reboot" (Repornire), este utilizat pentru executarea unei reporniri 'calde'. Când "quick reset" (resetarea rapidă) nu a putut rezolva problemele, vă rugăm să încercați "Reboot" (Repornire). Întregul proces va dura aproximativ un minut;
• În anumite circumstanțe, repornirea poate fi cu ajutorul unei reporniri 'reci': opriți alimentarea, apoi porniți dispozitivul.

NOTĂ:
Nu se recomandă utilizarea frecventă a metodei de repornire 'rece', deoarece poate provoca o influență negativă asupra hardware-ului și software-ului dispozitivului.
