Manualul Shure BETA87A

Descriere generală

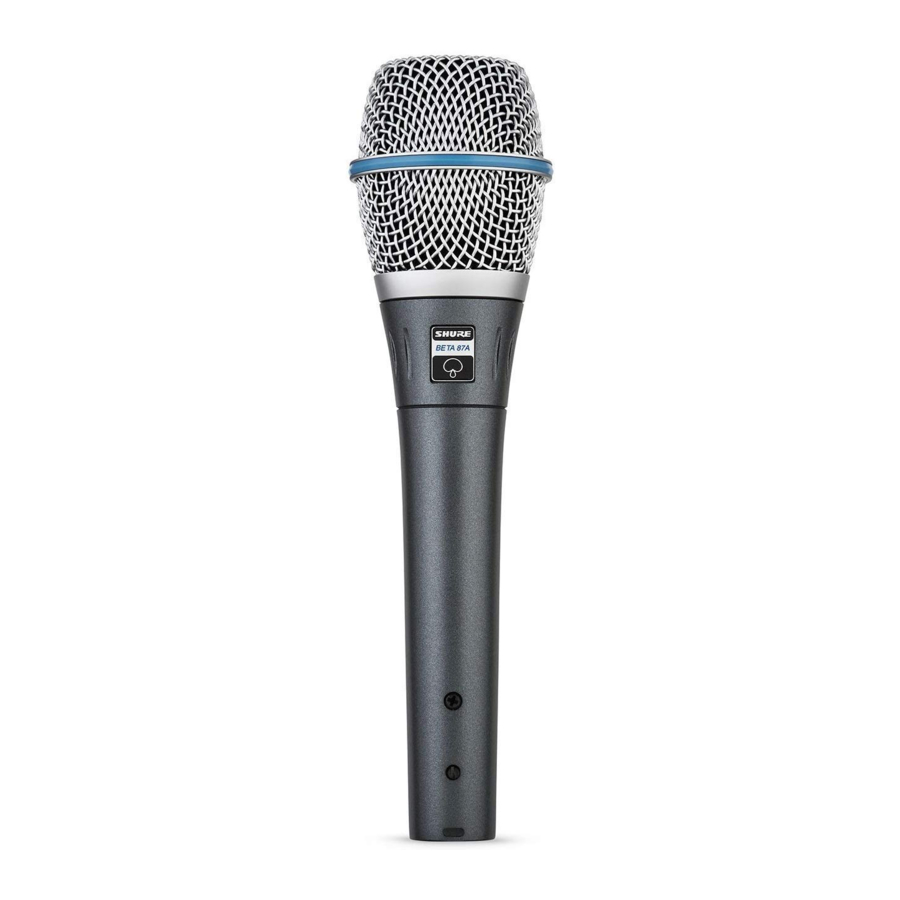

Microfonul vocal Shure Beta 87A este proiectat cu precizie pentru a oferi un răspuns în frecvență excepțional de uniform într-un design condensator supercardioid. Construit pentru a rezista la niveluri extreme de presiune sonoră (SPL), Beta 87A este ideal pentru aplicații profesionale de întărire a sunetului și înregistrări de studio.

Răspunsul în frecvență personalizat, combinat cu o reducere controlată a frecvențelor joase, face ca acest microfon să fie ideal pentru vocea principală și de fundal de aproape — în special în medii cu SPL ridicat. Un sistem avansat de montare a cartușului, o grilă din plasă de oțel călit și o calitate superioară a construcției rezistă rigorilor turneelor zilnice și întăririi sunetului.

Caracteristici

• Microfon de performanță live de top cu calitatea, robustețea și fiabilitatea Shure
• Model de captare supercardioid uniform pentru un câștig maxim înainte de feedback și o respingere superioară a sunetului în afara axei
• Răspuns în frecvență lin, larg, cu o creștere treptată a prezenței și un efect de proximitate controlat, adaptat pentru voci
• Sistemul avansat de montare a cartușului absoarbe șocurile mecanice și minimizează zgomotul de manipulare
• Grila din plasă de oțel rezistentă la lovituri și construcția din aliaj metalic acoperit cu email rezistă la uzură și abuz
• Filtrul pop încorporat eficient reduce zgomotul nedorit de vânt și respirație
• Susceptibilitate foarte scăzută la RF și zumzet electromagnetic

Aplicații

Reguli generale de utilizare

• Nu acoperiți nicio parte a grilei microfonului cu mâna, deoarece acest lucru va afecta negativ performanța microfonului.
• Îndreptați microfonul spre sursa de sunet dorită (cum ar fi vorbitorul, cântărețul sau instrumentul) și departe de sursele nedorite.
• Așezați microfonul cât mai aproape posibil de sursa de sunet dorită.
• Lucrați aproape de microfon pentru un răspuns suplimentar de bas.
• Utilizați un singur microfon pentru a capta o singură sursă de sunet.
• Pentru un câștig mai bun înainte de feedback, utilizați mai puține microfoane.
• Păstrați distanța dintre microfoane de cel puțin de trei ori distanța de la fiecare microfon la sursa sa ("regula trei la unu").
• Așezați microfoanele cât mai departe posibil de suprafețele reflectorizante.
• Adăugați un paravânt atunci când utilizați microfonul în aer liber.
• Evitați manipularea excesivă pentru a minimiza captarea zgomotului mecanic și a vibrațiilor.

Aplicații și amplasare

Următorul tabel listează cele mai frecvente aplicații și tehnici de amplasare. Rețineți că tehnica microfonului este în mare măsură o chestiune de gust personal; nu există o singură poziție "corectă" a microfonului.

Efectul de proximitate

Microfoanele unidirecționale (cardioid) amplifică progresiv frecvențele joase cu 6 până la 10 dB sub 100 Hz atunci când microfonul se află la o distanță de aproximativ 6 mm (1/4 in.) de sursa de sunet. Acest fenomen, cunoscut sub numele de efect de proximitate, poate fi utilizat pentru a crea un sunet mai cald și mai puternic. Pentru a preveni sunetul exploziv de joasă frecvență în timpul utilizării de aproape, răspunsul de bas se diminuează treptat. Acest lucru oferă un control mai mare și ajută utilizatorul să profite de efectul de proximitate.

Evitarea captării surselor de sunet nedorite

Un microfon supercardioid are cea mai mare respingere a sunetului în punctele de 120° spre partea din spate a microfonului. Așezați microfonul astfel încât sursele de sunet nedorite, cum ar fi monitoarele și difuzoarele, să fie în aceste unghiuri, nu direct în spatele acestuia. Pentru a minimiza feedback-ul și a asigura o respingere optimă a sunetului nedorit, testați întotdeauna amplasarea microfonului înainte de o performanță.

Cerințe de alimentare

Acest microfon necesită alimentare fantomă și funcționează cel mai bine cu o sursă de 48 Vdc (IEC-61938). Cu toate acestea, va funcționa cu o marjă și o sensibilitate ușor reduse cu surse de până la 11 Vdc.
Majoritatea mixerelor moderne oferă alimentare fantomă. Trebuie să utilizați un cablu de microfon balansat: XLR-la-XLR sau XLR-la-TRS.

Specificații

Tip
Condensator electret

Răspuns în frecvență
50 până la 20.000 Hz

Model polar
Supercardioid

Impedanța de ieșire
EIA evaluată la 150 Ω (100 Ω efectiv)

Sensibilitate
la 1kHz, tensiune în circuit deschis
-52,5 dBV/Pa (2 mV)^[1]

SPL maxim
1 kHz la 1% THD,sarcină de 1 kΩ
140,5 dB

Raport semnal-zgomot
Ref. 94 dB SPL la 1 kHz
70,5 dB

Gamă dinamică
la 1kHz,sarcină de 1 kΩ
117 dB

Nivel de clipping
1 kHz la 0,25% THD,sarcină de 1 kΩ
-6 dBV (0,5 V)

Auto-zgomot
tipic, SPL echivalent, ponderat A
23,5 dB

Polaritate
Presiunea pozitivă pe diafragmă produce tensiune pozitivă pe pinul 2 în raport cu pinul 3

Greutate
Net
0,207 kg (0,475 lbs)

Conector
Audio profesional cu trei pini (XLR), tată, balansat

Carcasă
Construcție din aluminiu cu finisaj metalic vopsit în albastru și grilă din oțel călit cu placare cromată satinată de nichel

Cerințe de alimentare
Alimentare fantomă de 11 până la 52 V DC (1,2 mA)

^[1]1 Pa=94 dB SPL
^[2]Raportul S/N este diferența dintre 94 dB SPL și SPL echivalent al auto-zgomotului, ponderat A

Accesorii

Accesorii furnizate

Accesorii opționale

Piese de schimb

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manualul Shure BETA87A
