Manual do Shure BETA87A

Descrição geral

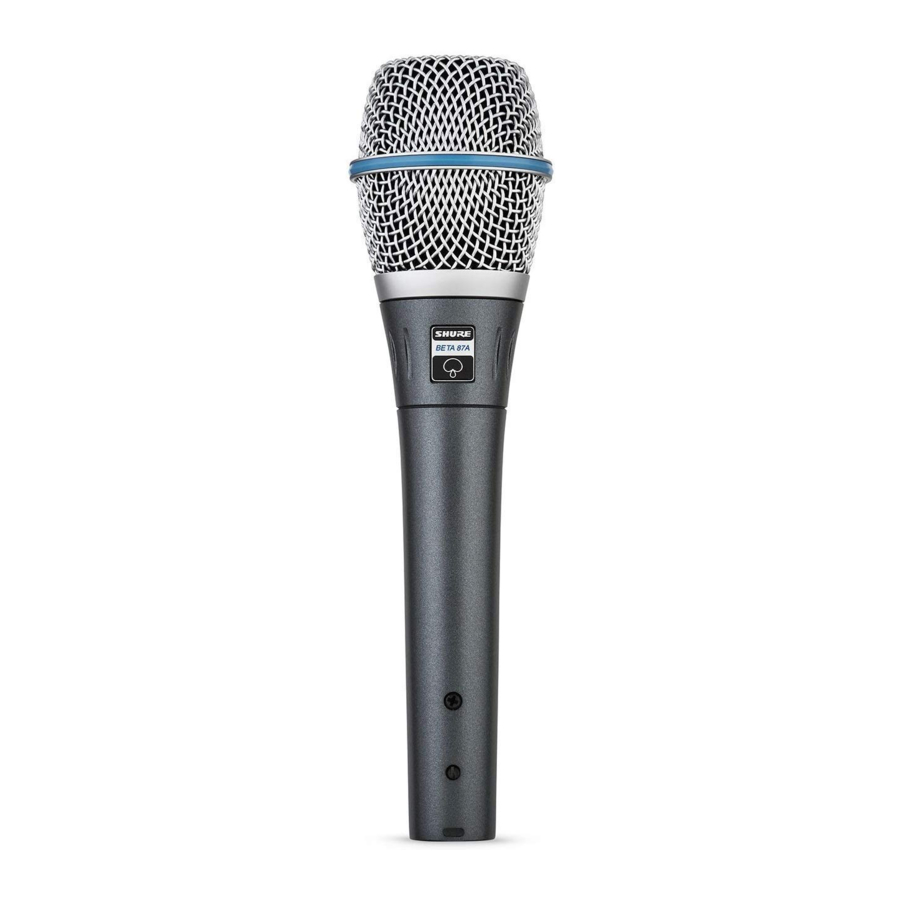

O microfone vocal Shure Beta 87A foi projetado com precisão para fornecer uma resposta de frequência excepcionalmente suave em um design condensador supercardióide. Construído para suportar níveis extremos de pressão sonora (SPL), o Beta 87A é ideal para aplicações profissionais de reforço de som e gravação em estúdio.

A resposta de frequência personalizada, combinada com uma atenuação controlada de baixa frequência, torna este microfone ideal para vocais principais e de apoio em close-up, especialmente em ambientes de SPL alto. Um sistema avançado de montagem anti-choque do cartucho, grade de malha de aço temperado e qualidade de construção superior resistem aos rigores das turnês diárias e do reforço de som.

Recursos

• Microfone de apresentação ao vivo de primeira linha com qualidade, robustez e confiabilidade Shure
• Padrão de captação supercardióide uniforme para ganho máximo antes do feedback e rejeição superior do som fora do eixo
• Resposta de frequência suave e ampla, com aumento gradual de presença e efeito de proximidade controlado, adaptado para vocais
• O avançado sistema de montagem anti-choque do cartucho absorve o choque mecânico e minimiza o ruído de manuseio
• A grade de malha de aço resistente a amassados e a construção em liga de metal revestida com esmalte resistem ao desgaste e ao abuso
• O filtro pop embutido eficaz reduz o ruído indesejável do vento e da respiração
• Susceptibilidade muito baixa a RF e ruído eletromagnético

Aplicações

Regras gerais de uso

• Não cubra nenhuma parte da grade do microfone com a mão, pois isso afetará adversamente o desempenho do microfone.
• Aponte o microfone para a fonte de som desejada (como o interlocutor, cantor ou instrumento) e para longe de fontes indesejadas.
• Coloque o microfone o mais próximo possível da fonte de som desejada.
• Trabalhe perto do microfone para obter resposta de graves extra.
• Use apenas um microfone para captar uma única fonte de som.
• Para obter um ganho melhor antes do feedback, use menos microfones.
• Mantenha a distância entre os microfones pelo menos três vezes a distância de cada microfone até sua fonte ("regra de três para um").
• Coloque os microfones o mais longe possível de superfícies refletoras.
• Adicione um protetor contra o vento ao usar o microfone ao ar livre.
• Evite manuseio excessivo para minimizar a captação de ruído mecânico e vibração.

Aplicações e posicionamento

A tabela a seguir lista as aplicações e técnicas de posicionamento mais comuns. Lembre-se de que a técnica do microfone é em grande parte uma questão de gosto pessoal; não existe uma posição "correta" do microfone.

Efeito de proximidade

Microfones unidirecionais (cardióides) aumentam progressivamente as frequências graves em 6 a 10 dB abaixo de 100 Hz quando o microfone está a uma distância de cerca de 6 mm (1/4 pol.) da fonte sonora. Este fenômeno, conhecido como efeito de proximidade, pode ser usado para criar um som mais quente e poderoso. Para evitar som explosivo de baixa frequência durante o uso em close-up, a resposta de graves diminui gradualmente. Isso fornece maior controle e ajuda o usuário a aproveitar o efeito de proximidade.

Como evitar a captação de fontes sonoras indesejadas

Um microfone supercardióide tem a maior rejeição de som em pontos de 120° em direção à parte traseira do microfone. Posicione o microfone de forma que as fontes sonoras indesejadas, como monitores e alto-falantes, estejam nesses ângulos, não diretamente atrás dele. Para minimizar o feedback e garantir a rejeição ideal de som indesejado, sempre teste o posicionamento do microfone antes de uma apresentação.

Requisitos de energia

Este microfone requer alimentação fantasma e tem o melhor desempenho com uma fonte de 48 VCC (IEC-61938). No entanto, ele funcionará com headroom e sensibilidade ligeiramente diminuídos com fontes de até 11 VCC.
A maioria dos mixers modernos fornece alimentação fantasma. Você deve usar um cabo de microfone balanceado: XLR para XLR ou XLR para TRS.

Especificações

Tipo
Condensador de eletreto

Resposta de frequência
50 a 20.000 Hz

Padrão polar
Supercardióide

Impedância de saída
Classificação EIA em 150 Ω (100 Ω real)

Sensibilidade
a 1 kHz, tensão de circuito aberto
-52,5 dBV/Pa(2 mV)^[1]

SPL máximo
1 kHz a 1% THD, carga de 1 kΩ
140,5 dB

Relação sinal-ruído
Ref. 94 dB SPL a 1 kHz
70,5 dB

Faixa dinâmica
a 1 kHz, carga de 1 kΩ
117 dB

Nível de corte
1 kHz a 0,25% THD, carga de 1 kΩ
-6 dBV (0,5 V)

Ruído próprio
típico, SPL equivalente, ponderado em A
23,5 dB

Polaridade
A pressão positiva no diafragma produz tensão positiva no pino 2 em relação ao pino 3

Peso
Líquido
0,207 kg (0,475 lb)

Conector
Áudio profissional de três pinos (XLR), macho, balanceado

Alojamento
Construção em alumínio com acabamento metálico azul pintado e grade de aço temperado com revestimento de cromo acetinado de níquel

Requisitos de energia
Alimentação fantasma de 11 a 52 V CC (1,2 mA)

^[1]1 Pa=94 dB SPL
^[2]A relação S/N é a diferença entre 94 dB SPL e SPL equivalente de ruído próprio, ponderado em A

Acessórios

Acessórios fornecidos

Acessórios opcionais

Peças de reposição
