Priročnik za Shure BETA87A

Vsebina

1 Splošni opis
2 Uporaba
- 2.1 Splošna pravila za uporabo
- 2.2 Uporaba in namestitev
3 Učinek bližine
4 Izogibanje zajemanju neželenih virov zvoka
5 Zahteve za napajanje
6 Specifikacije
7 Dodatna oprema
8 Prenesi navodilo
9 V drugih jezikih

Splošni opis

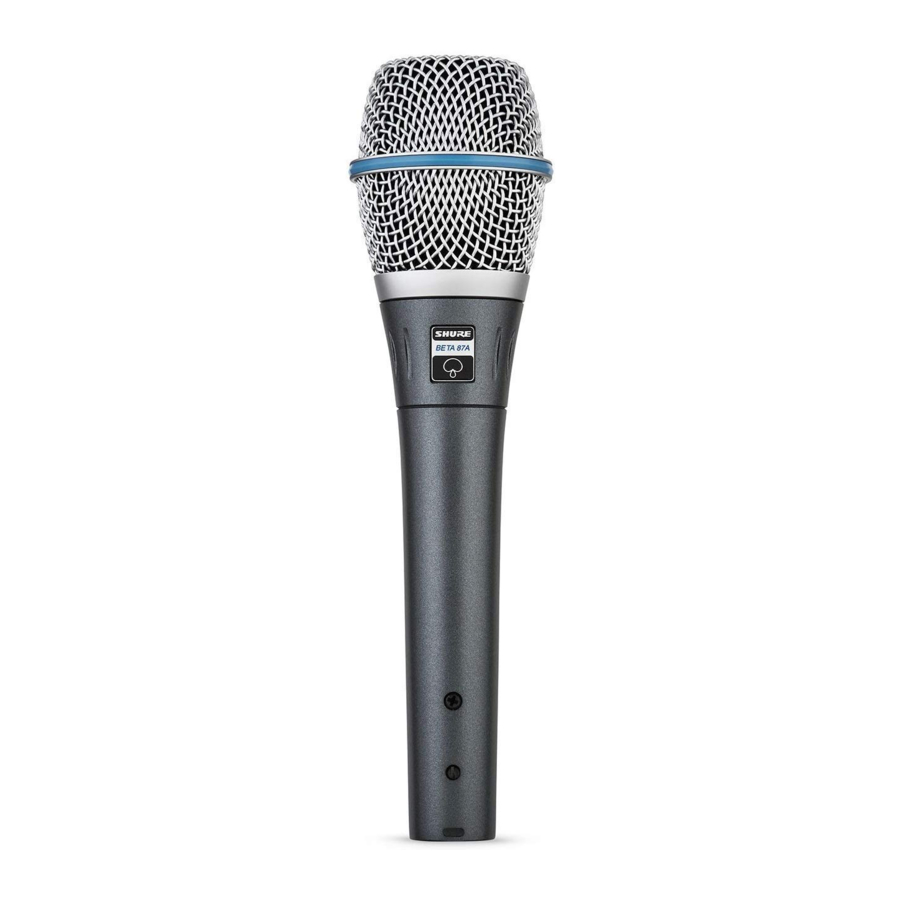

Vokalni mikrofon Shure Beta 87A je natančno zasnovan za zagotavljanje izjemno gladkega frekvenčnega odziva v superkardioidni kondenzatorski zasnovi. Beta 87A, izdelan za vzdržljivost ekstremnih ravni zvočnega tlaka (SPL), je idealen za profesionalno ojačevanje zvoka in studijske aplikacije snemanja.

Prilagojen frekvenčni odziv v kombinaciji z nadzorovanim nizkofrekvenčnim odrezom naredi ta mikrofon idealen za bližnje glavne in spremljevalne vokale—še posebej v okoljih z visokim SPL. Napreden sistem blažilnika kartuše, mreža iz kaljenega jekla in vrhunska kakovost izdelave prenesejo težke pogoje vsakodnevnih turnej in ojačevanja zvoka.

Funkcije

Vrhunski mikrofon za nastope v živo s kakovostjo, robustnostjo in zanesljivostjo Shure
Enoten superkardioidni vzorec zajemanja za največjo ojačitev pred povratnimi informacijami in vrhunsko zavračanje zvoka izven osi
Gladek, širok frekvenčni odziv s postopnim povečanjem prisotnosti in nadzorovanim učinkom bližine, prilagojen vokalom
Napreden sistem blažilnika kartuše absorbira mehanske udarce in zmanjšuje hrup pri rokovanju
Mreža iz jeklene mreže, odporna na udrtine, in konstrukcija iz kovinske zlitine s prevleko iz emajla sta odporni proti obrabi in zlorabi
Učinkovit vgrajen filter pop zmanjšuje neželen hrup vetra in dihanja
Zelo nizka dovzetnost za RF in elektromagnetno brumenje

Uporaba

Splošna pravila za uporabo

Ne prekrivajte nobenega dela rešetke mikrofona z roko, saj bo to negativno vplivalo na delovanje mikrofona.
Mikrofon usmerite proti željenemu viru zvoka (na primer govorec, pevec ali instrument) in stran od neželenih virov.
Mikrofon postavite čim bližje želenemu viru zvoka.
Delajte blizu mikrofona za dodaten basovski odziv.
Uporabite samo en mikrofon za zajemanje enega vira zvoka.
Za boljšo ojačitev pred povratnimi informacijami uporabite manj mikrofonov.
Razdalja med mikrofoni naj bo vsaj trikrat večja od razdalje od vsakega mikrofona do njegovega vira ("pravilo tri proti ena").
Mikrofone postavite čim dlje od odsevnih površin.
Pri uporabi mikrofona na prostem dodajte zaščito pred vetrom.
Izogibajte se pretiranemu rokovanju, da zmanjšate zajem mehanskega hrupa in vibracij.

Uporaba in namestitev

Naslednja tabela navaja najpogostejše aplikacije in tehnike postavitve. Upoštevajte, da je tehnika mikrofona v veliki meri stvar osebnega okusa; ni enega samega "pravilnega" položaja mikrofona.

Aplikacija	Predlagana namestitev mikrofona	Kakovost tona
Vokali	Ustnice manj kot 15 cm oddaljene ali se dotikajo zaščite pred vetrom, na osi mikrofona.	Robusten zvok, poudarjeni basi, največja izolacija od drugih virov.
	15 do 60 cm oddaljeno od ust, tik nad višino nosu.	Naraven zvok, zmanjšani basi.
	20 do 60 cm oddaljeno od ust, rahlo ob strani.	Naraven zvok, zmanjšani basi in minimalni zvoki "s".
	90 cm do 1,8 m oddaljeno.	Tanjši, oddaljen zvok; opazne ravni hrupa iz okolice.

Učinek bližine

Enosmerni (kardioidni) mikrofoni postopoma ojačajo nizke frekvence za 6 do 10 dB pod 100 Hz, ko je mikrofon oddaljen približno 6 mm od vira zvoka. Ta pojav, znan kot učinek bližine, se lahko uporablja za ustvarjanje toplejšega in močnejšega zvoka. Za preprečevanje eksplozivnega nizkofrekvenčnega zvoka med uporabo od blizu se basovski odziv postopoma zmanjšuje. To zagotavlja večji nadzor in uporabniku pomaga izkoristiti učinek bližine.

Izogibanje zajemanju neželenih virov zvoka

Superkardioidni mikrofon ima največje zavračanje zvoka na točkah 120° proti zadnji strani mikrofona. Mikrofon postavite tako, da so neželeni viri zvoka, kot so monitorji in zvočniki, pod temi koti, ne neposredno za njim. Da bi zmanjšali povratne informacije in zagotovili optimalno zavračanje neželenega zvoka, vedno preizkusite postavitev mikrofona pred nastopom.

Zahteve za napajanje

Ta mikrofon zahteva fantomsko napajanje in najbolje deluje z napajanjem 48 Vdc (IEC-61938). Vendar pa bo deloval z nekoliko zmanjšano rezervo in občutljivostjo z napajanjem do 11 Vdc.
Večina sodobnih mešalnikov zagotavlja fantomsko napajanje. Uporabiti morate uravnotežen mikrofonski kabel: XLR-na-XLR ali XLR-na-TRS.

Specifikacije

Vrsta
Elektretni kondenzator

Frekvenčni odziv
50 do 20.000 Hz

Polarni vzorec
Superkardioiden

Izhodna impedanca
EIA ocenjena na 150 Ω(100 Ω dejansko)

Občutljivost
pri 1kHz, napetost odprtega tokokroga
-52,5 dBV/Pa(2 mV)^[1]

Najvišji SPL
1 kHz pri 1% THD,1 kΩ obremenitev
140,5 dB

Razmerje med signalom in šumom
Ref. 94 dB SPL pri 1 kHz
70,5 dB

Dinamično območje
pri 1kHz,1 kΩ obremenitev
117 dB

Raven izrezovanja
1 kHz pri 0,25% THD,1 kΩ obremenitev
-6 dBV (0,5 V)

Lastni šum
tipično, enakovreden SPL, A-ponderiran
23,5 dB

Polariteta
Pozitiven tlak na membrano proizvaja pozitivno napetost na pinu 2 glede na pin 3

Teža
Neto
0,207 kg (0,475 lbs)

Priključek
Tripinski profesionalni avdio (XLR), moški, uravnotežen

Ohišje
Aluminijasta konstrukcija z barvano modro kovinsko obdelavo in rešetko iz kaljenega jekla s kromirano nikljevo satenasto prevleko

Zahteve za napajanje
11 do 52 V DC fantomsko napajanje (1,2 mA)

^[1]1 Pa=94 dB SPL
^[2]Razmerje S/N je razlika med 94 dB SPL in enakovrednim SPL lastnega šuma, A-ponderirano

Dodatna oprema

Priložena dodatna oprema

Torbica z zadrgo	95A2314
Sponka za mikrofon za SM58, SM57, SM87A, BETA87A, BETA87C, PGA57, PGA58, PGA48, PGA81	A25D

Dodatna oprema

Izolacijski nosilec Shock Stopper	A55HM
Črna penasta zaščita pred vetrom za KSM8, SM85, SM86, SM87A, BETA87A in BETA87C	A85WS
7,5 m trojni upogibni mikrofonski kabel XLR s kromiranimi priključki	C25F
