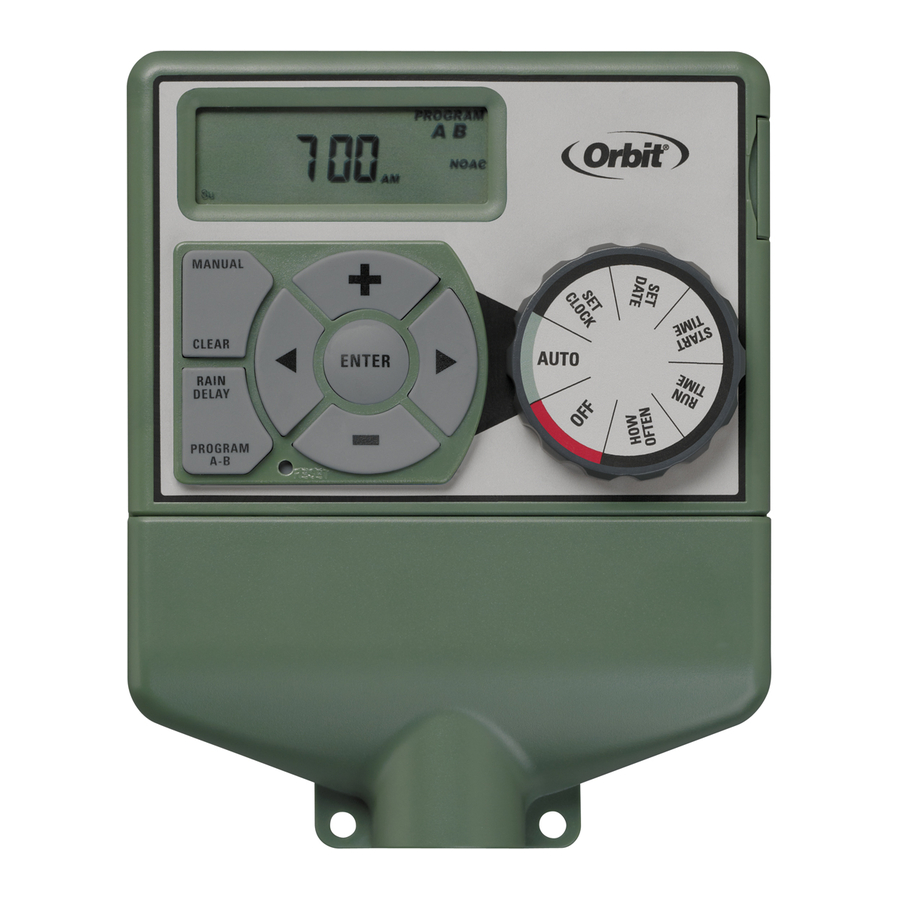

Orbit 57874 - Краткое руководство по таймеру

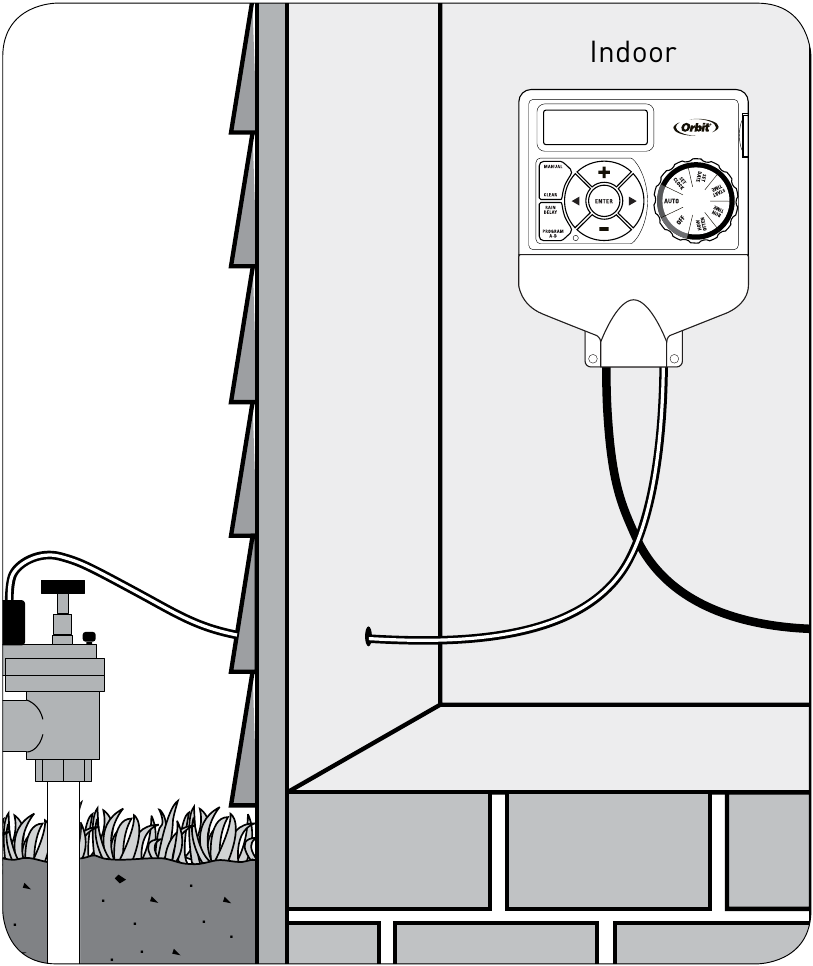

ВЫБЕРИТЕ МЕСТО

Чистое, сухое место, защищенное от прямых солнечных лучей.

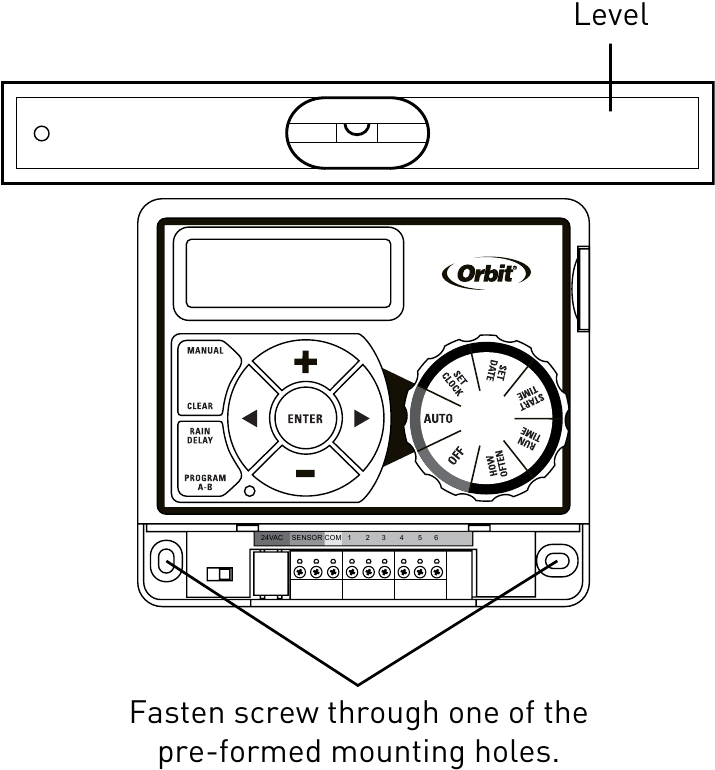

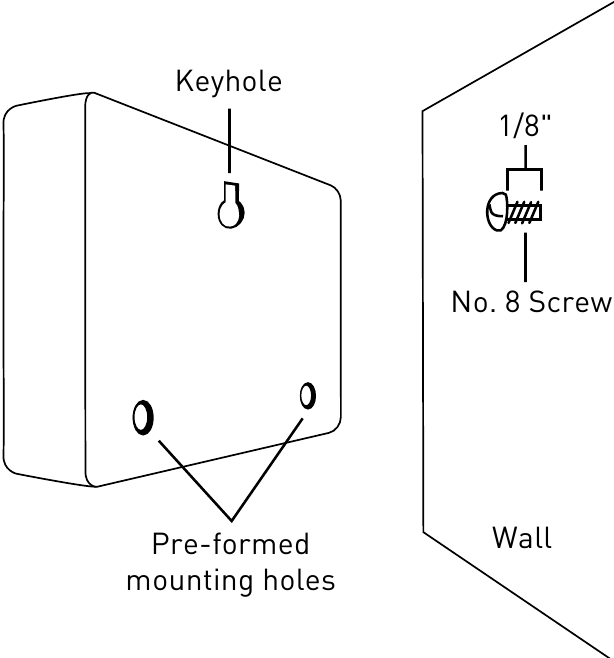

УСТАНОВИТЕ ТАЙМЕР

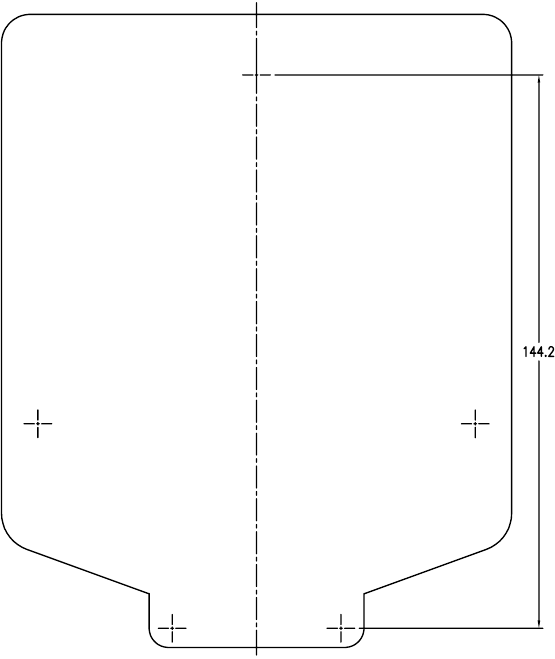

Используйте прилагаемый шаблон для разметки мест под винты.

Повесьте таймер на винт, используя замочную скважину.

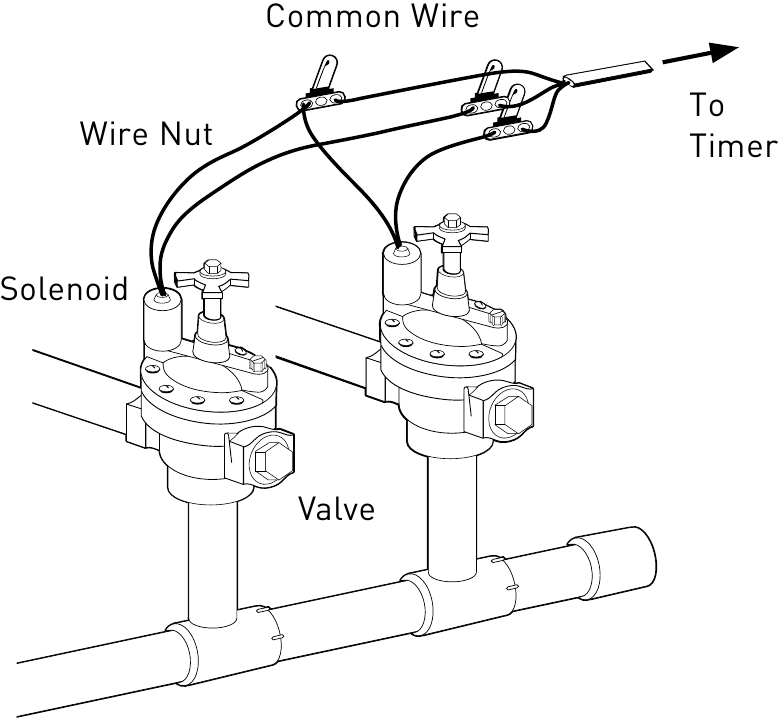

ПОДКЛЮЧИТЕ КЛАПАНЫ ДОЖДЕВАТЕЛЯ К ПРОВОДАМ ТАЙМЕРА

Подключите один из двух проводов от каждого клапана к общему проводу, идущему к таймеру (обычно белого цвета). Подключите другой провод от каждого клапана к одному из цветных проводов, идущих к таймеру.

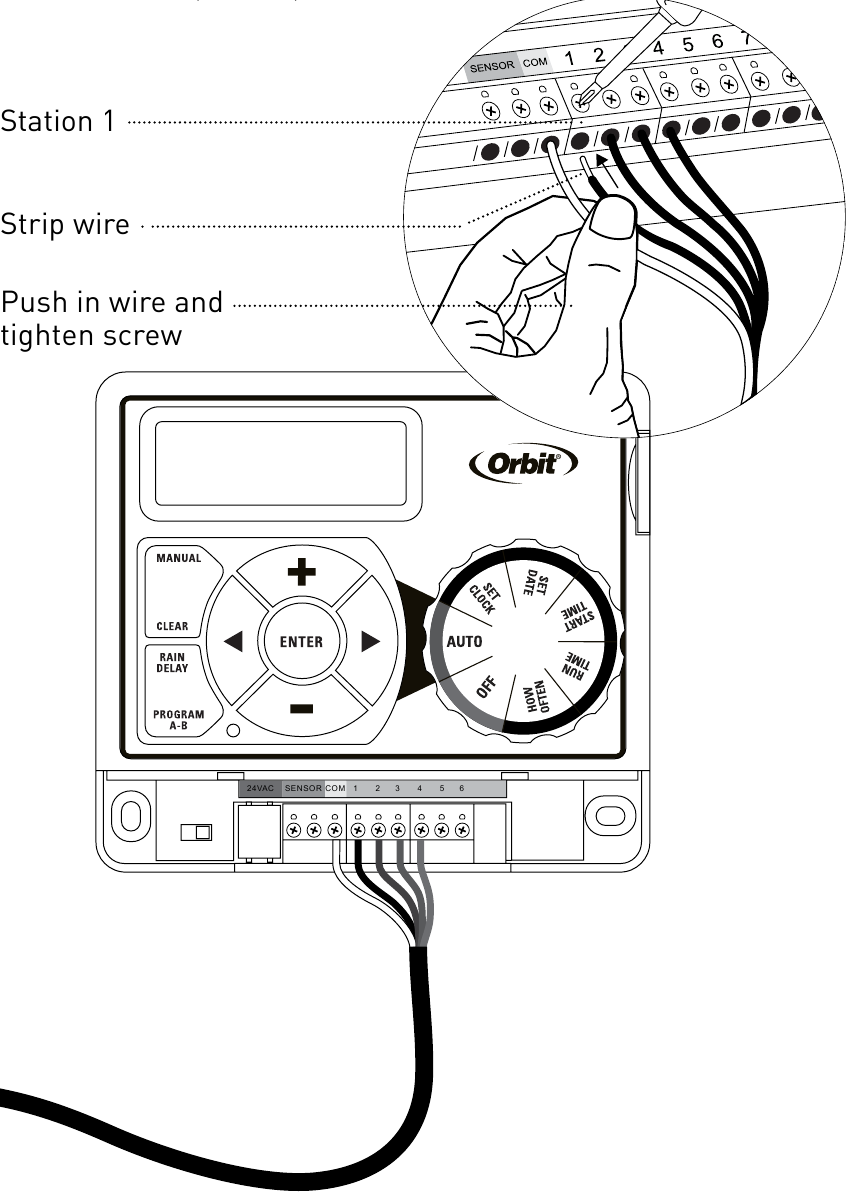

ПОДКЛЮЧИТЕ ПРОВОД КЛАПАНА К КЛЕММЕ

Не подключайте к источнику питания, пока не подключите клапаны к таймеру.

Подключайте только один клапан к каждой клемме (станции).

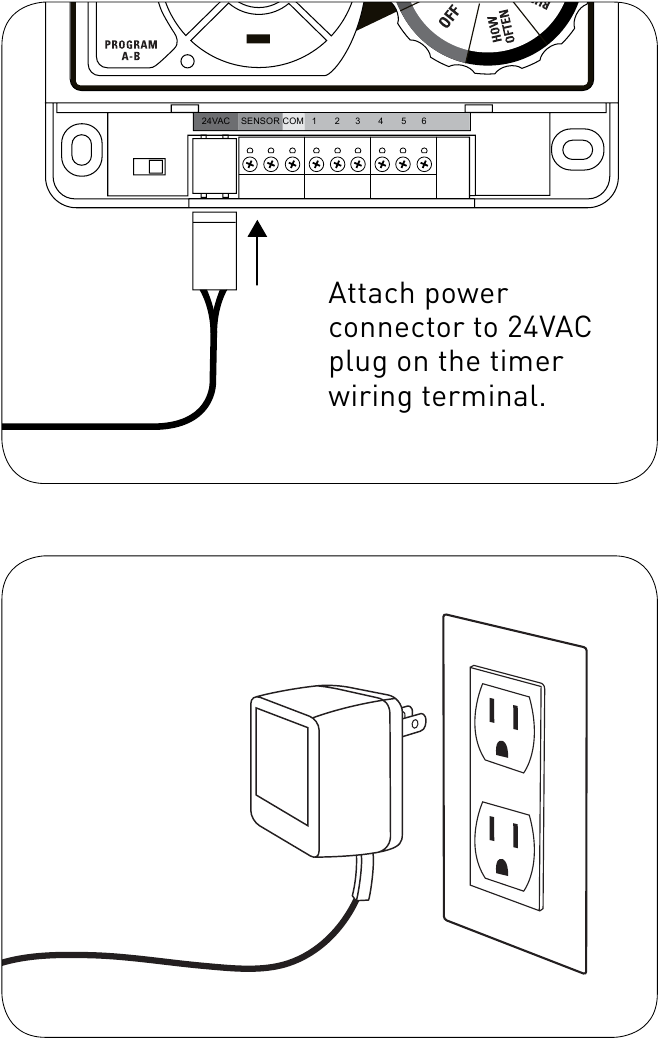

ПОДКЛЮЧИТЕ К ЭЛЕКТРОПИТАНИЮ

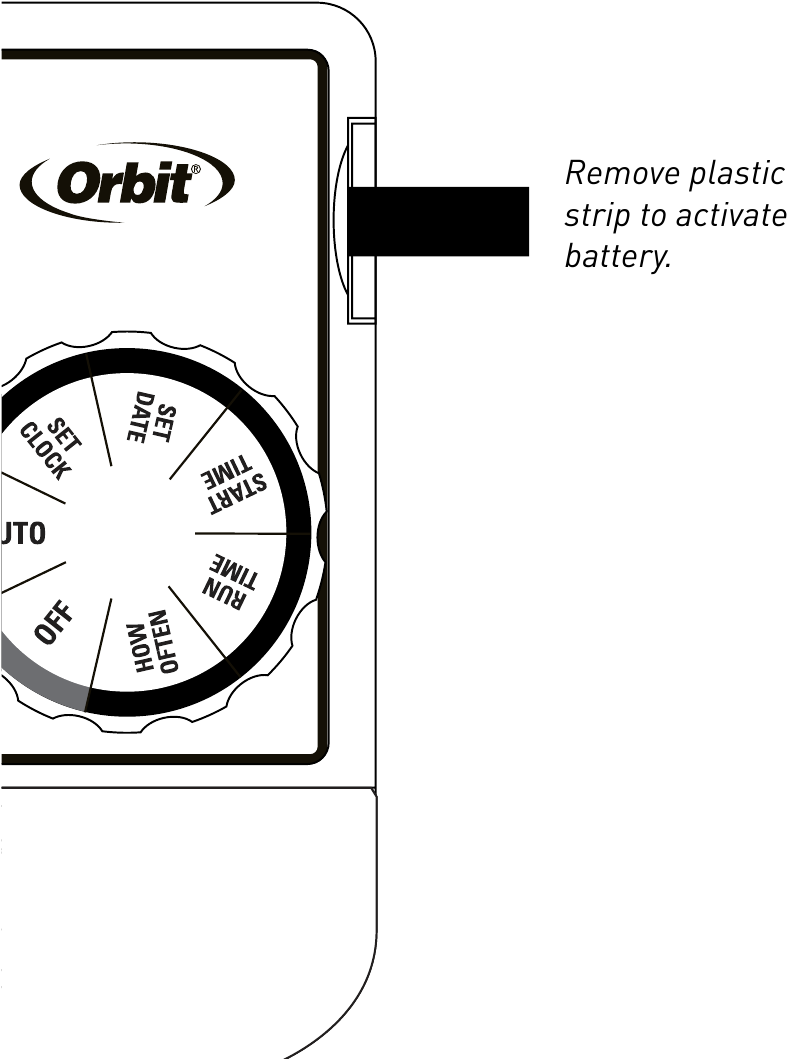

АКТИВИРУЙТЕ БАТАРЕЮ

Одна литиевая батарея CR2032 (в комплекте) необходима для сохранения программы в памяти во время отключения питания. Рекомендуется заменять ее ежегодно.

Удалите пластиковую полоску, чтобы активировать предварительно установленную батарею.

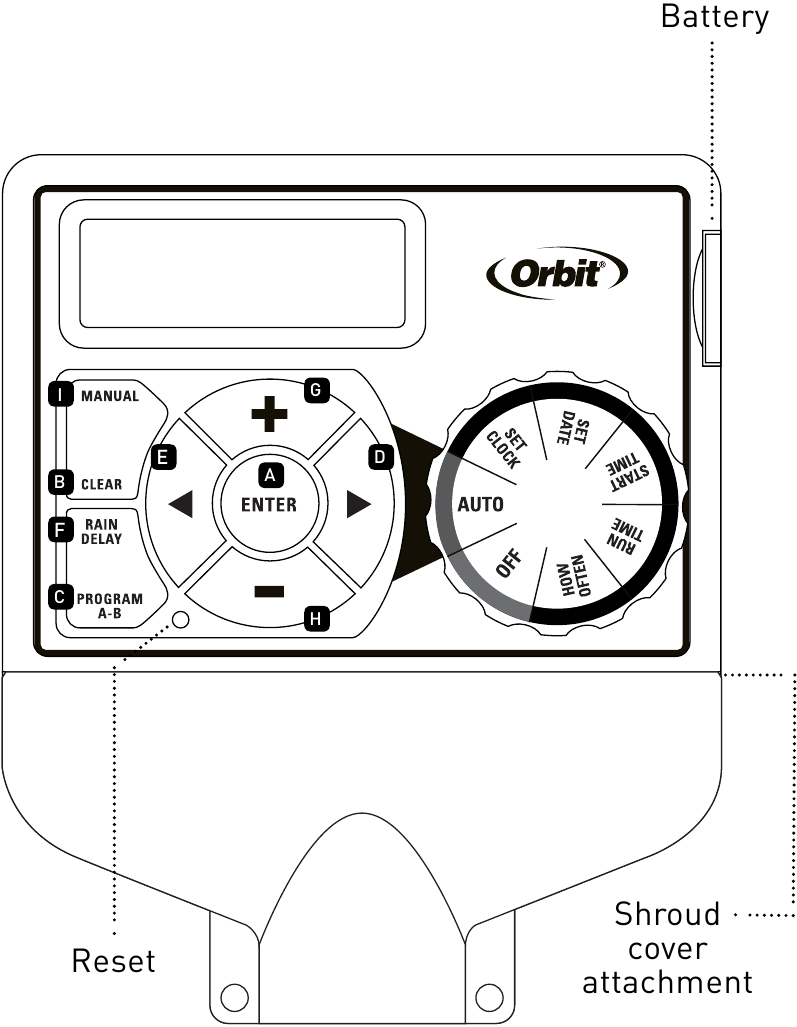

Функция кнопок

1. ENTER (ВВОД) - для подтверждения новой настройки
   MANUAL (РУЧНОЙ) - для ручного полива
2. CLEAR (ОЧИСТИТЬ) - для очистки настройки
3. PROGRAM (ПРОГРАММА) - для переключения между программами - A и B
4. ARROW (СТРЕЛКА) [] - для перехода к следующей настройке / поливочной станции или для перехода к другим программам/настройкам
5. ARROW (СТРЕЛКА) [] - для возврата к предыдущей настройке / поливочной станции или для перехода к другим программам/настройкам
6. RAIN DELAY (ОТСРОЧКА ПО ДОЖДЮ) - для приостановки работы на 24-72 часа из-за дождя или других факторов
7. [+] для увеличения числовой настройки
8. [-] для уменьшения числовой настройки
9. MANUAL (РУЧНОЙ)

Функция положения диска

AUTO (АВТО) - Режим полива

SET CLOCK (УСТАНОВКА ЧАСОВ) - Установите календарь и время

SET DATE (УСТАНОВКА ДАТЫ) - Год, месяц и день

START TIME (ВРЕМЯ НАЧАЛА) - Установите время начала полива

RUN TIME (ВРЕМЯ РАБОТЫ) - Установите продолжительность полива для каждой станции

HOW OFTEN (КАК ЧАСТО) - Установите частоту дней полива

OFF (ВЫКЛ) - выключить все станции

ПРОГРАММИРОВАНИЕ ТАЙМЕРА

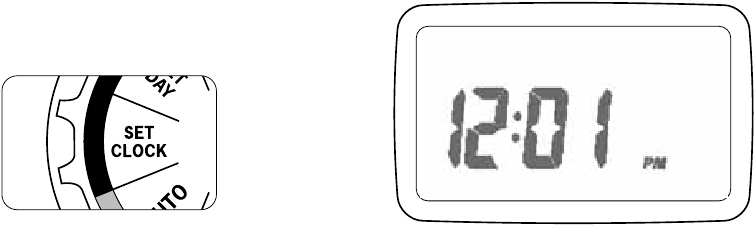

1. Установите текущее время (например, тихоокеанское, горное стандартное)

   Поверните диск в положение SET CLOCK (УСТАНОВКА ЧАСОВ) и введите текущее время (+/-).

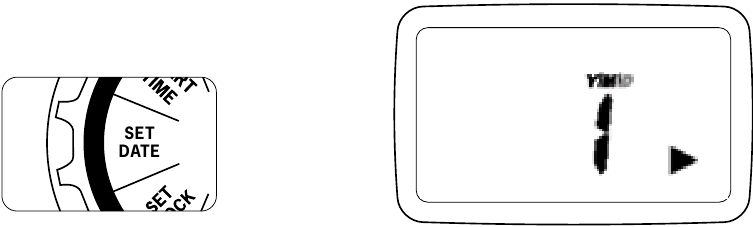

2. Установите дату

   Поверните диск в положение SET DATE (УСТАНОВКА ДАТЫ) и введите текущую дату (+/-) (нажатие "enter" или стрелок приведет к переходу).

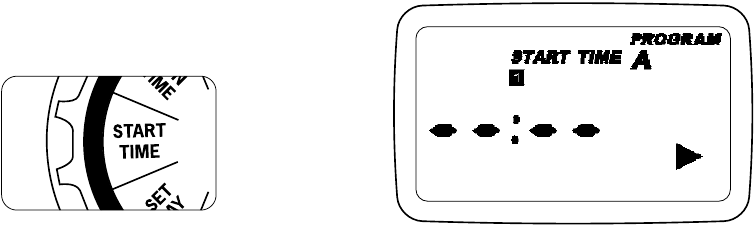

3. Время начала полива

   Поверните диск в положение START TIME (ВРЕМЯ НАЧАЛА) и введите время начала полива (+/-).

   Устанавливайте только одно время начала для каждой станции, если вы не хотите поливать несколько раз в день.

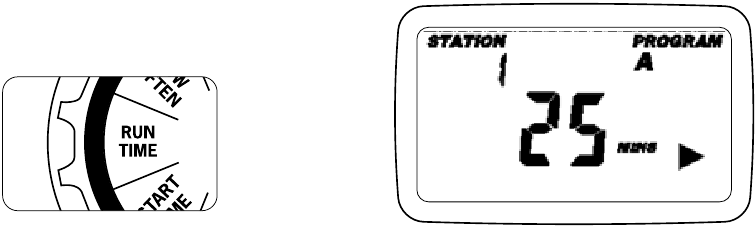

4. Установите продолжительность полива для каждой станции

   Поверните диск в положение RUN TIME (ВРЕМЯ РАБОТЫ) и введите продолжительность полива (+/-) для каждой станции (нажмите "enter" или стрелку для перемещения между станциями).

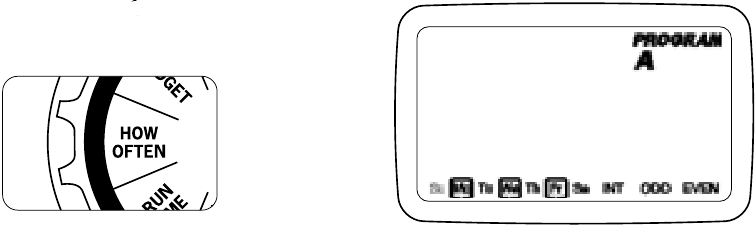

5. Установите дни полива или интервал

   Поверните диск в положение HOW OFTEN (КАК ЧАСТО), чтобы выбрать дни полива (стрелки для перемещения между вариантами и "enter" для выбора).

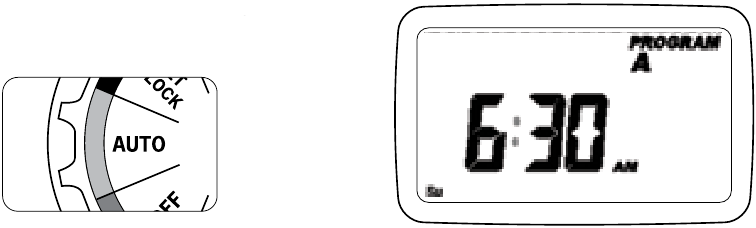

6. Установите автоматический режим

   Поверните диск в положение AUTO (АВТО) — Поздравляем, вы запрограммировали свой таймер!

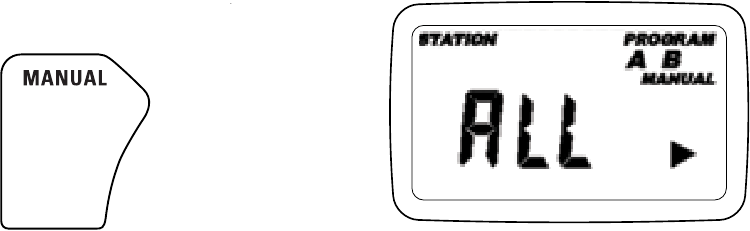

7. Ручной полив

   Нажмите MANUAL (РУЧНОЙ) — Программа запустится через 5 секунд.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ:
Крестовая отвертка
Инструмент для зачистки проводов

Примечание: Это краткое руководство предназначено для того, чтобы помочь вам быстро настроить и запустить новый таймер. Оно включает в себя основные инструкции по установке и программированию. Для получения более подробных и расширенных инструкций, пожалуйста, обратитесь к прилагаемому руководству по таймеру.

PN 57874-50 rB
