Orbit 57874 - Guía de inicio rápido del temporizador

SELECCIONAR UBICACIÓN

Limpio, seco y alejado de la luz solar directa.

MONTAR EL TEMPORIZADOR

Utilice la plantilla de montaje incluida para marcar las ubicaciones de los tornillos.

Cuelgue el temporizador en el tornillo usando el orificio para llave.

CONECTAR LAS VÁLVULAS DE RIEGO A LOS CABLES DEL TEMPORIZADOR

Conecte uno de los dos cables de cada válvula al cable común que va al temporizador (normalmente blanco). Conecte el otro cable de cada válvula a uno de los cables de colores que van al temporizador.

CONECTAR EL CABLE DE LA VÁLVULA AL TERMINAL

No conecte a la fuente de alimentación hasta después de cablear las válvulas al temporizador.

Conecte solo una válvula a cada terminal (estación).

CONECTAR A LA CORRIENTE ELÉCTRICA

ACTIVAR LA BATERÍA

Se requiere una batería de litio CR2032 (incluida) para retener el programa en la memoria durante la pérdida de energía. Se recomienda el reemplazo anual.

Retire la tira de plástico para activar la batería preinstalada.

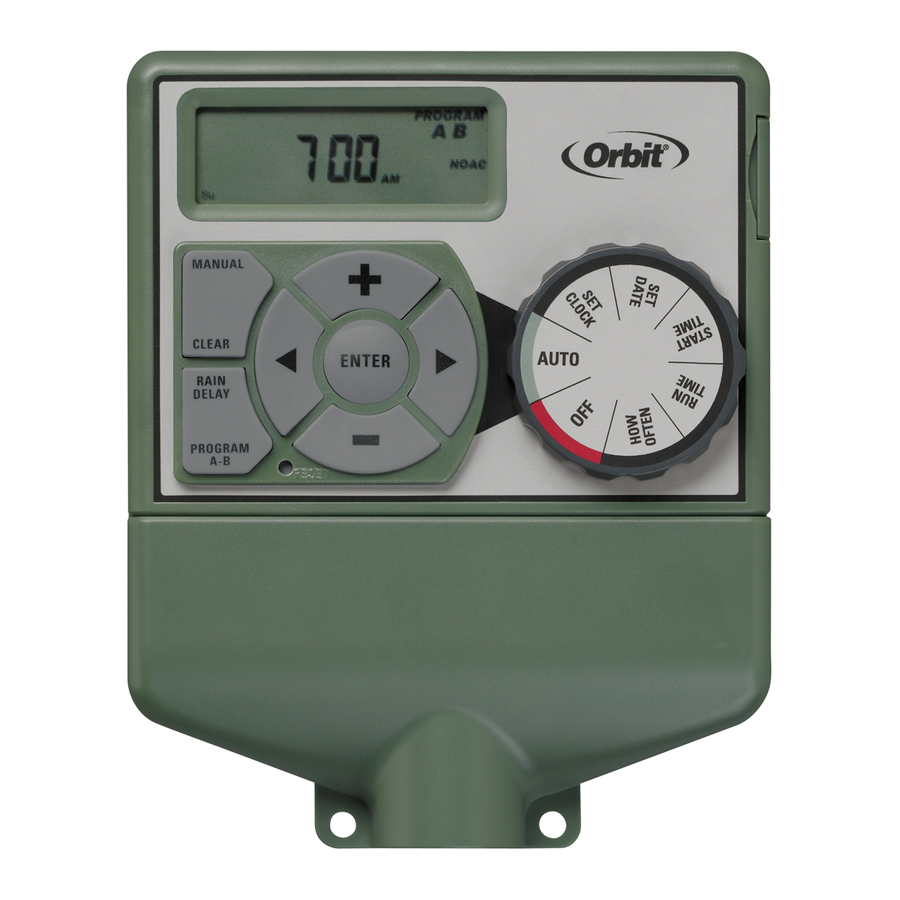

Función del botón

1. ENTER (Entrar) - para confirmar una nueva configuración
   MANUAL - para regar manualmente
2. CLEAR (Borrar) - para borrar una configuración
3. PROGRAM (Programa) - para cambiar entre programas - A y B
4. ARROW (Flecha) [] - para saltar a la siguiente configuración / estación de riego o moverse a otros programas/configuraciones
5. ARROW (Flecha) [] - para volver a la configuración anterior / estación de riego o moverse a otros programas/configuraciones
6. RAIN DELAY (Retraso por lluvia) - para pausar el funcionamiento durante 24-72 horas debido a la lluvia u otros factores
7. [+] para aumentar una configuración numérica
8. [-] para disminuir una configuración numérica
9. MANUAL

Función de posición del dial

AUTO - Modo de riego

SET CLOCK (Ajustar reloj) - Ajustar el calendario y la hora del reloj

SET DATE (Ajustar fecha) - Año, mes y día

START TIME (Hora de inicio) - Establecer la hora para comenzar a regar

RUN TIME (Tiempo de ejecución) - Establecer la duración del riego para cada estación

HOW OFTEN (Con qué frecuencia) - Establecer la frecuencia de los días de riego

OFF (Apagado) - apagar todas las estaciones

PROGRAMAR EL TEMPORIZADOR

1. Establecer la hora actual (por ejemplo, pacífico, horario estándar de la montaña)

   Gire el dial a SET CLOCK (Ajustar reloj) e introduzca la hora actual (+/-).
2. Establecer la fecha

   Gire el dial a SET DATE (Ajustar fecha) e introduzca la fecha actual (+/-) (entrar o las flechas avanzarán).
3. Hora de inicio del riego

   Gire el dial a START TIME (Hora de inicio) e introduzca la hora para comenzar a regar (+/-).

   Solo establezca una hora de inicio por estación a menos que desee regar varias veces al día.
4. Establecer la duración del riego para cada estación

   Gire el dial a RUN TIME (Tiempo de ejecución) e introduzca la duración del riego (+/-) para cada estación (entrar o flecha para moverse entre estaciones).
5. Establecer los días de riego o el intervalo

   Gire el dial a HOW OFTEN (Con qué frecuencia) para seleccionar los días de riego (flechas para moverse entre las selecciones y entrar para seleccionar).
6. Establecer el modo automático

   Gire el dial a AUTO (Automático) — ¡Enhorabuena, ha programado su temporizador!
7. Riego manual

   Presione MANUAL (Manual) — El programa comenzará en 5 segundos.

HERRAMIENTAS NECESARIAS:
Destornillador Phillips
Pelacables

Nota: La guía de inicio rápido está destinada a ayudarle a ponerse en marcha con su nuevo temporizador. Incluye ayuda básica para la instalación y la programación. Para obtener instrucciones más detalladas y avanzadas, consulte el manual del temporizador incluido.

PN 57874-50 rB
