Guía de inicio rápido del programador Orbit 57594-50 RB

HERRAMIENTAS NECESARIAS

• Destornillador Phillips
• Pelacables

Nota: La guía de inicio rápido está destinada a ayudarle a empezar a utilizar su nuevo programador. Incluye ayuda básica para la instalación y la programación. Para obtener instrucciones más detalladas y avanzadas, descargue el manual completo "Easy Dial Timer" en www.orbitonline.com

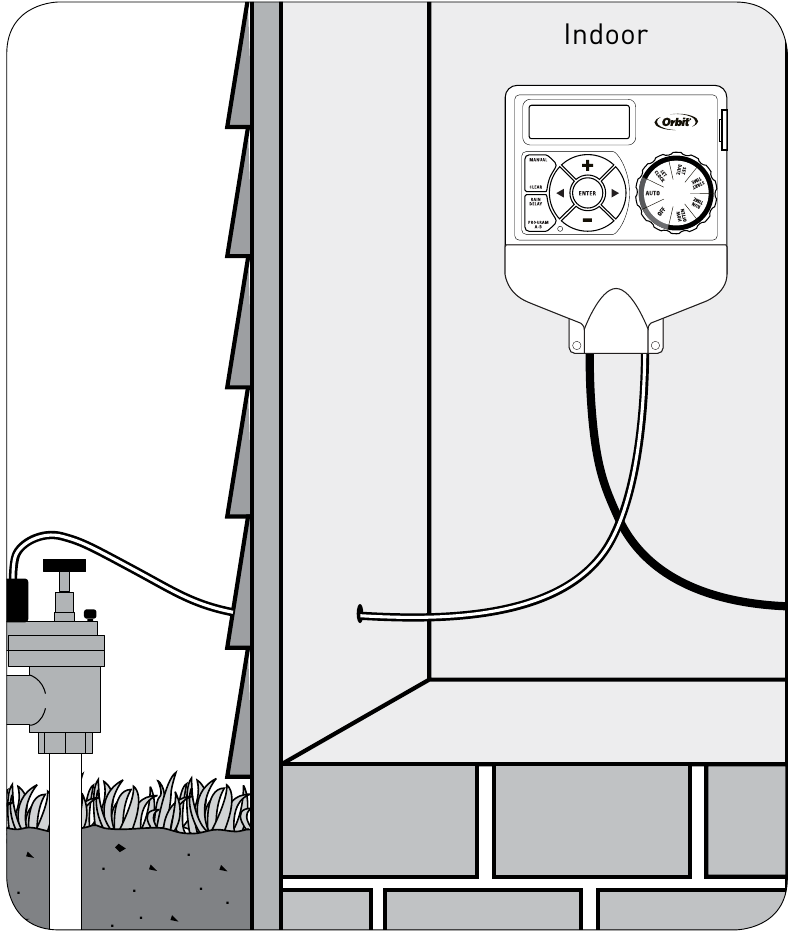

SELECCIONAR LA UBICACIÓN

Limpia, seca y alejada de la luz solar directa.

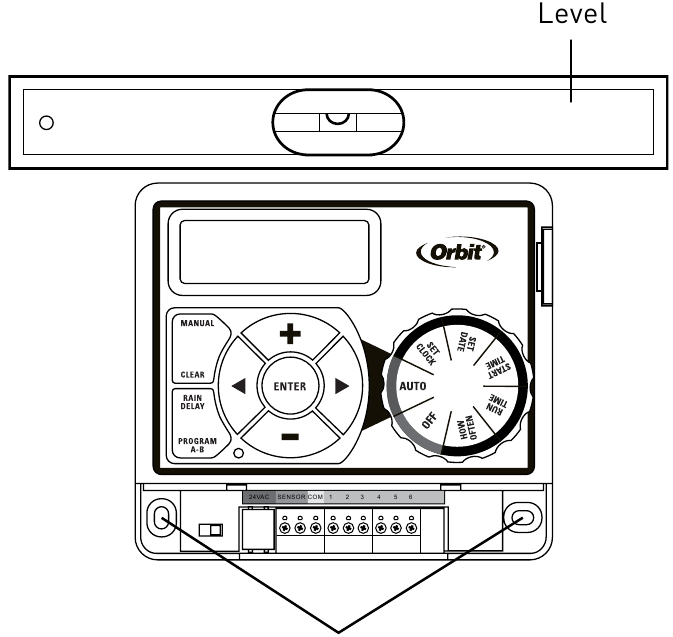

MONTAJE DEL PROGRAMADOR

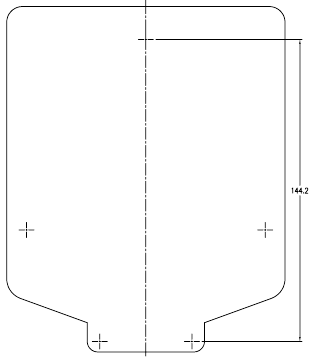

Utilice la plantilla de montaje incluida para marcar las ubicaciones de los tornillos.

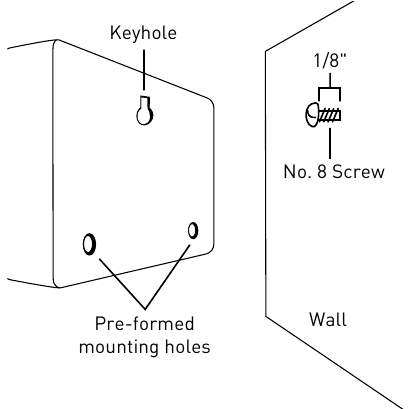

Cuelgue el programador en el tornillo utilizando el orificio de la cerradura.

Atornille el tornillo a través de uno de los orificios de montaje preformados.

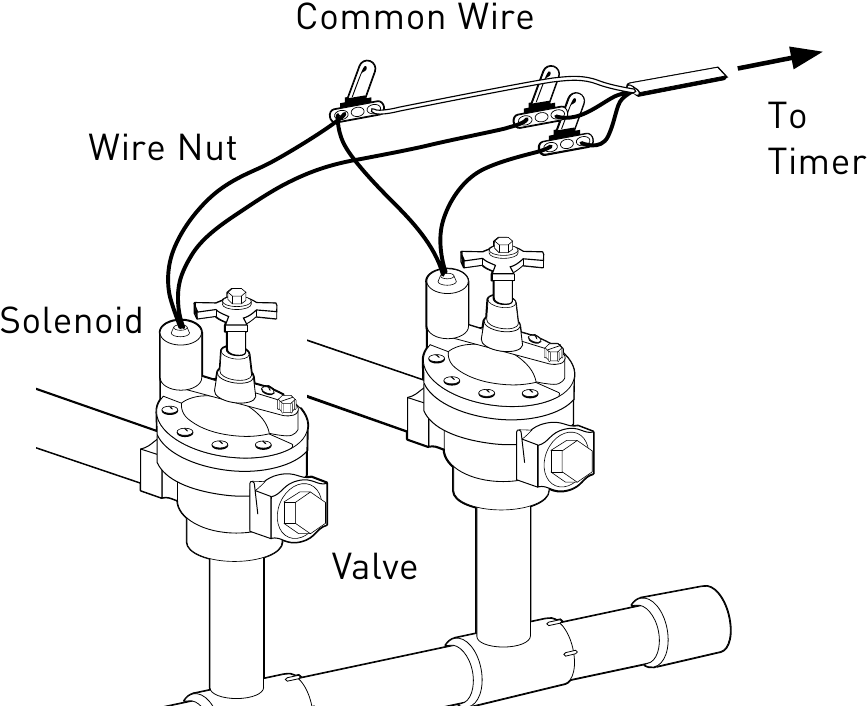

CONECTE LAS VÁLVULAS DE RIEGO A LOS CABLES DEL PROGRAMADOR

Conecte uno de los dos cables de cada válvula al cable común que va al programador (normalmente blanco). Conecte el otro cable de cada válvula a uno de los cables de color que van al programador.

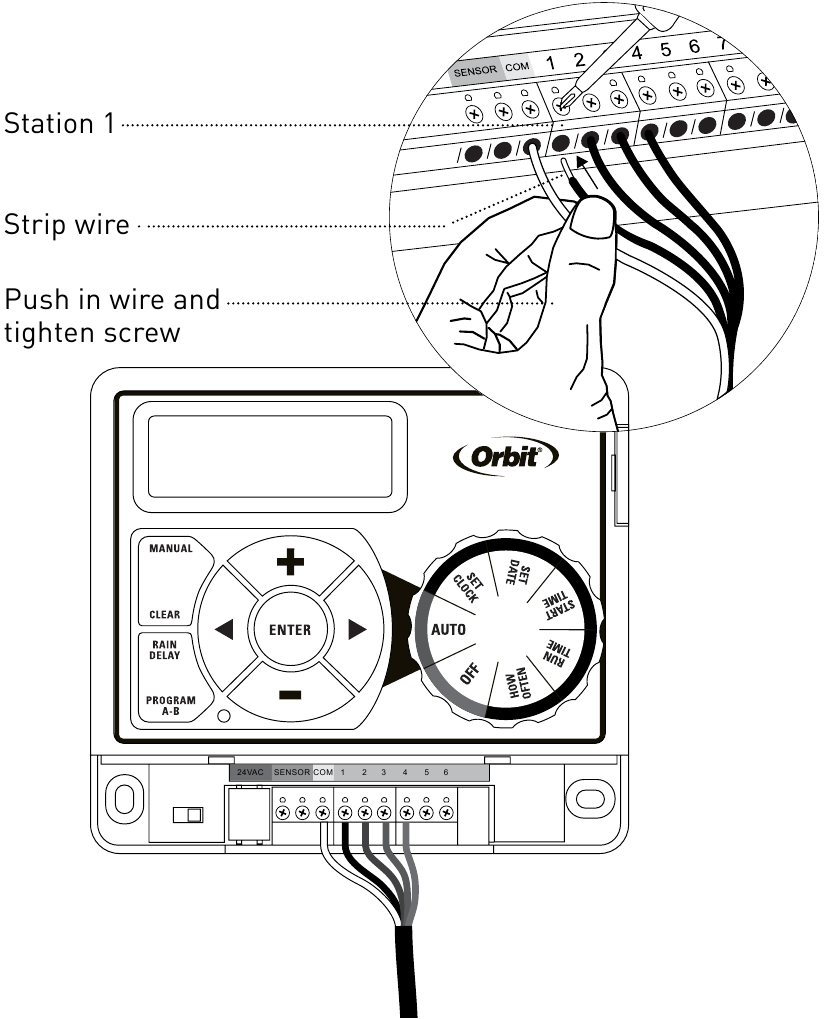

CONECTE EL CABLE DE LA VÁLVULA AL TERMINAL

No conecte a la fuente de alimentación hasta después de cablear las válvulas al programador.

Conecte solo una válvula a cada terminal (estación).

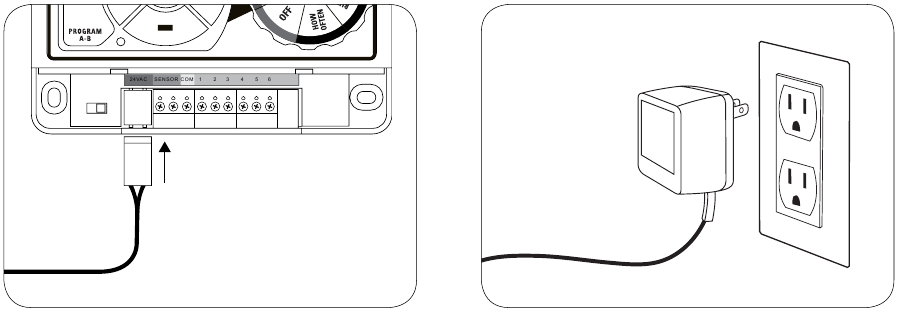

CONECTAR A LA CORRIENTE ELÉCTRICA

Conecte el conector de alimentación a la clavija de 24 VCA en el terminal de cableado del programador.

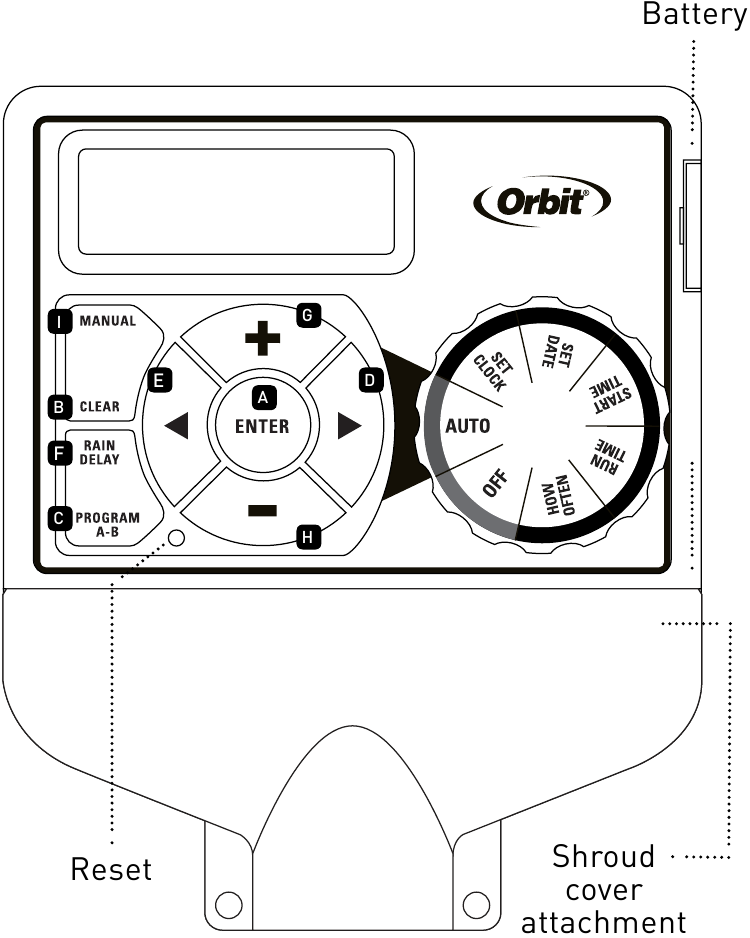

ACTIVAR LA BATERÍA

Se requiere una batería de litio CR2032 (incluida) para conservar el programa en la memoria durante la pérdida de alimentación. Se recomienda la sustitución anual.
Retire la tira de plástico para activar la batería preinstalada.

ADVERTENCIA SOBRE LA BATERÍA: Riesgo de quemaduras químicas. Mantenga las baterías fuera del alcance de los niños.
Este producto contiene una batería de botón de litio. Si una batería de botón nueva o usada se traga o entra en el cuerpo, puede causar quemaduras internas graves y puede provocar la muerte en tan solo dos horas. Asegure siempre completamente el compartimento de la batería. Si el compartimento de la batería no se cierra de forma segura, deje de usar el producto, retire la batería y manténgala fuera del alcance de los niños. Si cree que la batería puede haber sido tragada o colocada dentro de alguna parte del cuerpo, busque atención médica inmediata. La batería debe desecharse correctamente y mantenerse fuera del alcance de los niños. Incluso las baterías usadas pueden causar lesiones.

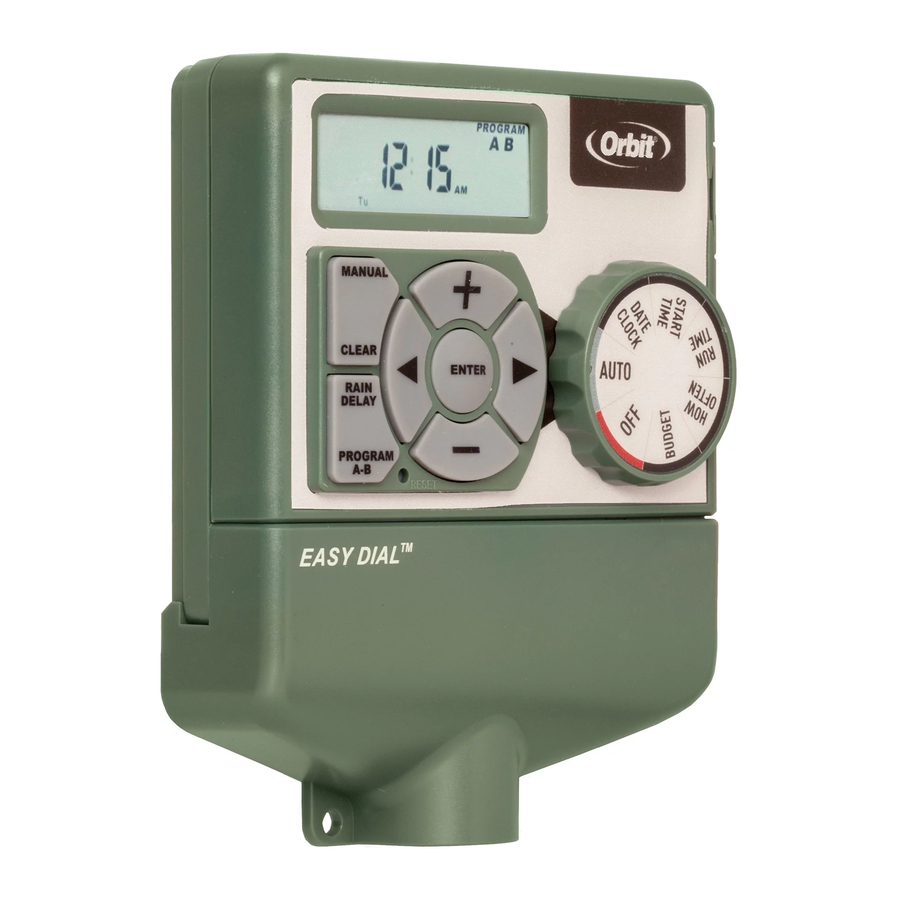

Función de los botones

1. ENTER - To confirm a new setting
   MANUAL - To water manually
2. CLEAR - To clear a setting
3. PROGRAM - to switch between programs - A and B
4. ARROW [ ] - To skip to the next setting / watering station or move to other programs/settings
5. ARROW [ ] - To go back to the previous setting / watering station or move to other programs/settings
6. RAIN DELAY - To pause operation for 24-72 hours due to rain or other factors
7. [+] To increase a numeric setting
8. [ - ] To decrease a numeric setting
9. MANUAL

Función de la posición del selector

AUTO - Watering mode
SET CLOCK - Set calendar and clock time
SET DATE - Year, Month, and Day
START TIME - Set time to begin watering
RUN TIME - Set watering duration for each station
HOW OFTEN - Set frequency of watering days
OFF - Turn all stations off

PROGRAMAR EL PROGRAMADOR

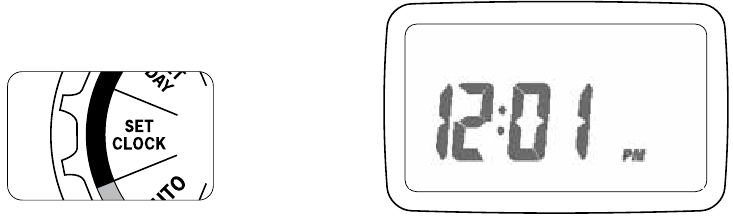

1. Ajustar la hora actual (p. ej., hora del Pacífico, hora estándar de la montaña)

   • Gire el selector a SET DATE para introducir el año, el mes y el día.

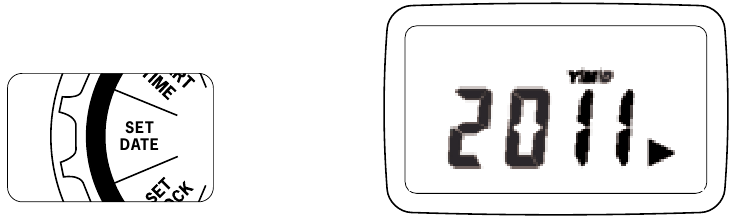

2. Ajustar la fecha

   • Gire el selector a SET DATE para introducir el año, el mes y el día.
   • Utilice el botón (+/-) para seleccionar el año.
   • Pulse [ENTER] para avanzar al mes y al día.

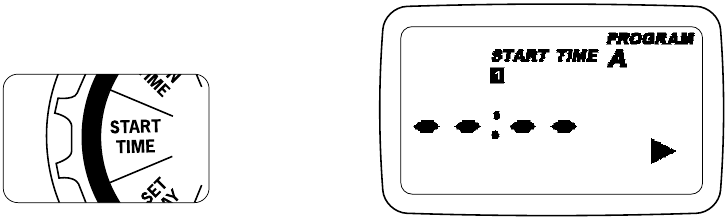

3. Hora de inicio del riego

   • Gire el selector a la posición START TIME.
   • Introduzca una hora de inicio utilizando el botón (+/-).
   • Pulse el botón [ENTER] para guardar.
     Nota: Horas de inicio adicionales: se pueden introducir horas de inicio adicionales si desea que sus aspersores rieguen la misma zona varias veces al día. Para obtener instrucciones, descargue el manual "Easy Dial Timer" en www.orbitonline.com.

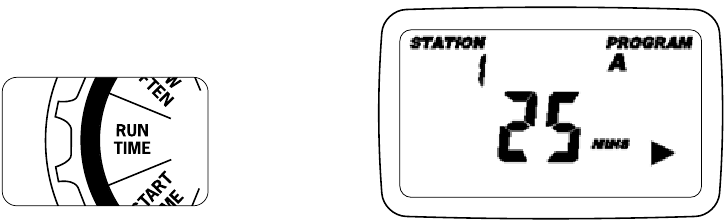

4. Ajuste la duración del riego para cada estación

   • Gire el selector a RUN TIME e introduzca la duración del riego (+/-) para cada estación [ENTER] o [ARROW] para moverse entre estaciones).

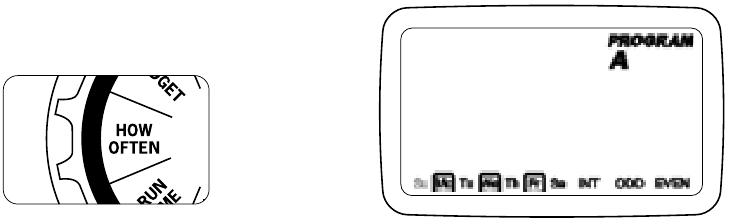

5. Ajuste los días de riego o el intervalo

   • Gire el selector a HOW OFTEN para seleccionar los días de riego (flechas para moverse entre las selecciones y [ENTER] para seleccionar).

     Para regar en días pares o impares o para regar utilizando días de intervalo, descargue el manual completo "Easy DialTimer" en www.orbitonline.com

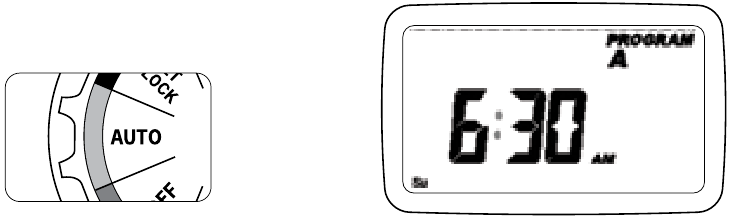

6. Ajustar el modo automático

   • Gire el selector a AUTO— ¡Enhorabuena, ha programado su programador!

CARACTERÍSTICAS ADICIONALES

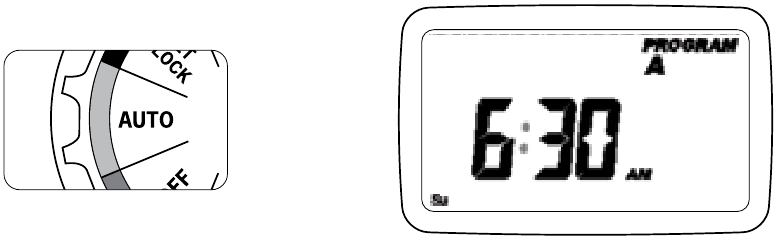

RETRASO POR LLUVIA

• Gire el selector a AUTO y pulse el botón [RAIN DELAY].
• Pulse [+/-] para seleccionar 24, 48 o 72 horas.
• Pulse [ENTER] para comenzar.

Pulse CLEAR para cancelar el retraso por lluvia.

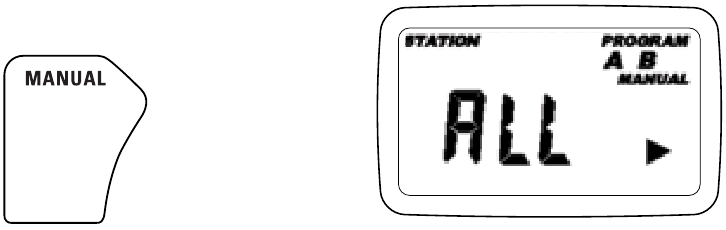

RIEGO MANUAL

Su programador tiene la capacidad de permitirle regar manualmente sin alterar el programa preestablecido.

Para ejecutar todas las estaciones con la duración preprogramada

• Gire el selector a AUTO.
• Pulse el botón [MANUAL]. La pantalla mostrará A B y ALL.
• Pulse [ENTER] (o espere unos segundos) para comenzar el riego manual.

Todas las estaciones se regarán consecutivamente durante la duración programada.

Para regar una sola estación

• Gire el selector a AUTO.
• Pulse el botón [MANUAL].
• Pulse los botones [ ] hasta que aparezca el número de estación deseado.
• Pulse [ +/– ] para introducir la duración deseada.
• Pulse [ENTER] (o espere unos segundos) para comenzar el riego manual.

Para detener el riego manual, pulse [CLEAR]

Nota: Después de pulsar el botón [MANUAL], si no se realiza una selección en 5 segundos, todas las estaciones y programas comenzarán a regar utilizando los TIEMPOS DE FUNCIONAMIENTO programados. Si no se ha establecido ningún TIEMPO DE FUNCIONAMIENTO, no ocurrirá nada y la pantalla volverá a mostrar la hora del día.

BATERÍA DE RESPALDO

Su programador requiere una batería de litio CR2032 para mantener su programa en caso de pérdida de alimentación de CA.

Consejo: La batería debe sustituirse cada año para evitar la pérdida de programación.

Nota: Una batería por sí sola no hará funcionar las válvulas de su sistema de riego. El transformador del programador de riego debe estar conectado a una fuente de tensión de línea de CA.

Para obtener instrucciones sobre cómo sustituir la "batería de reserva" o para obtener información adicional, descargue el manual completo "Easy Dial Timer" en www.orbitonline.com

ADVERTENCIA SOBRE LA BATERÍA: Riesgo de quemaduras químicas. Mantenga las baterías fuera del alcance de los niños.
Este producto contiene una batería de botón de litio. Si una batería de botón nueva o usada se traga o entra en el cuerpo, puede causar quemaduras internas graves y puede provocar la muerte en tan solo dos horas. Asegure siempre completamente el compartimento de la batería. Si el compartimento de la batería no se cierra de forma segura, deje de usar el producto, retire la batería y manténgala fuera del alcance de los niños. Si cree que la batería puede haber sido tragada o colocada dentro de alguna parte del cuerpo, busque atención médica inmediata. La batería debe desecharse correctamente y mantenerse fuera del alcance de los niños. Incluso las baterías usadas pueden causar lesiones.

Para obtener instrucciones sobre la gestión del agua o la sustitución de la batería de reserva, descargue el manual completo "Easy Dial Timer" en www.orbitonline.com

DESCARGUE LA APLICACIÓN ORBIT B-HYVE LITE

Deje que la aplicación Orbit B-hyve Lite elimine las conjeturas de la programación de su programador de riego.

Descargue la aplicación "Orbit B-hyve Lite":

Después de la descarga, la aplicación le guiará a través de la configuración de una cuenta y la introducción de información sobre su paisaje.

CARACTERÍSTICAS DE LA APLICACIÓN B-HYVE LITE

Alertas meteorológicas

Las notificaciones de alertas meteorológicas en su dispositivo inteligente ofrecen sugerencias sobre cuándo activar la función de retraso por lluvia o ajustar la programación.

Recomendaciones de programación

Utilizando datos meteorológicos locales históricos e información sobre su paisaje, la aplicación B-hyve Lite hará recomendaciones de programación mensuales personalizadas para su jardín.

Auditoría del agua

Realice su propia auditoría de riego: la herramienta de la aplicación de riego permite ahorrar hasta un 50% en el uso del agua: herramienta de riego con vasos de recogida.

Ahorre agua y dinero

Basándose en los datos meteorológicos históricos de su código postal, recibirá recomendaciones sobre cómo programar su programador para un riego óptimo durante toda la temporada, ahorrando agua y dinero.

Identidad de la zona

Nombre y fotografíe cada una de sus zonas de riego, lo que facilita la identificación de cada una de sus zonas de agua.

*Actualice fácilmente al programador de riego WiFi B-hyve y automatice el riego inteligente, a la vez que le permite controlar su programador de riego desde cualquier parte del mundo. El programador WiFi Orbit se comunica con la nube B-hyve y ajusta automáticamente la programación de su riego durante toda la temporada de riego. Los programadores WiFi B-hyve tienen la certificación WaterSense de la EPA y pueden optar a descuentos en su zona.

**El programador de lógica de fácil configuración no tiene WiFi activado. La aplicación B-hyve Lite ofrece configuración y ajustes de programación que puede introducir manualmente para mejorar potencialmente su rendimiento de riego.

AYUDA

1-800-488-6156 o 1-801-299-5555
www.orbitonline.com

Antes de devolver este programador de riego a la tienda, póngase en contacto con el servicio técnico de Orbit^® en el 1-800-488-6156, 1-801-299-5555.

LISTADOS

Este aparato digital de Clase B cumple con la norma canadiense ICES-003.
Desconexión : Tipo 1Y
Situación normal de contaminación.

AVISO

La información de este manual está destinada principalmente al usuario que va a establecer un programa de riego e introducir ese programa en el programador de riego. Este producto está diseñado para ser utilizado como un programador de riego automático para activar las válvulas de riego de 24 VCA, como se describe en este manual.
