Orbit 57874 - Ghid de pornire rapidă a temporizatorului

SELECTAȚI LOCAȚIA

Curată, uscată și ferită de lumina directă a soarelui.

MONTAȚI TEMPORIZATORUL

Utilizați șablonul de montare inclus pentru a marca locațiile șuruburilor.

Agățați temporizatorul pe șurub folosind gaura cheii.

CONECTAȚI ELECTROVALVELE SPRINKLER LA FIRELE TEMPORIZATORULUI

Conectați unul dintre cele două fire de la fiecare electrovalvă la firul comun care duce la temporizator (de obicei alb). Conectați celălalt fir de la fiecare electrovalvă la unul dintre firele colorate care duc la temporizator.

CONECTAȚI FIRUL ELECTROVALVEI LA TERMINAL

Nu conectați la sursa de alimentare decât după conectarea electrovalvelor la temporizator.

Conectați o singură electrovalvă la fiecare terminal (stație).

CONECTAȚI LA ALIMENTAREA ELECTRICĂ

ACTIVAȚI BATERIA

O baterie litiu CR2032 (inclusă) este necesară pentru a reține programul în memorie în timpul pierderii de energie. Se recomandă înlocuirea anuală.

Îndepărtați banda de plastic pentru a activa bateria preinstalată.

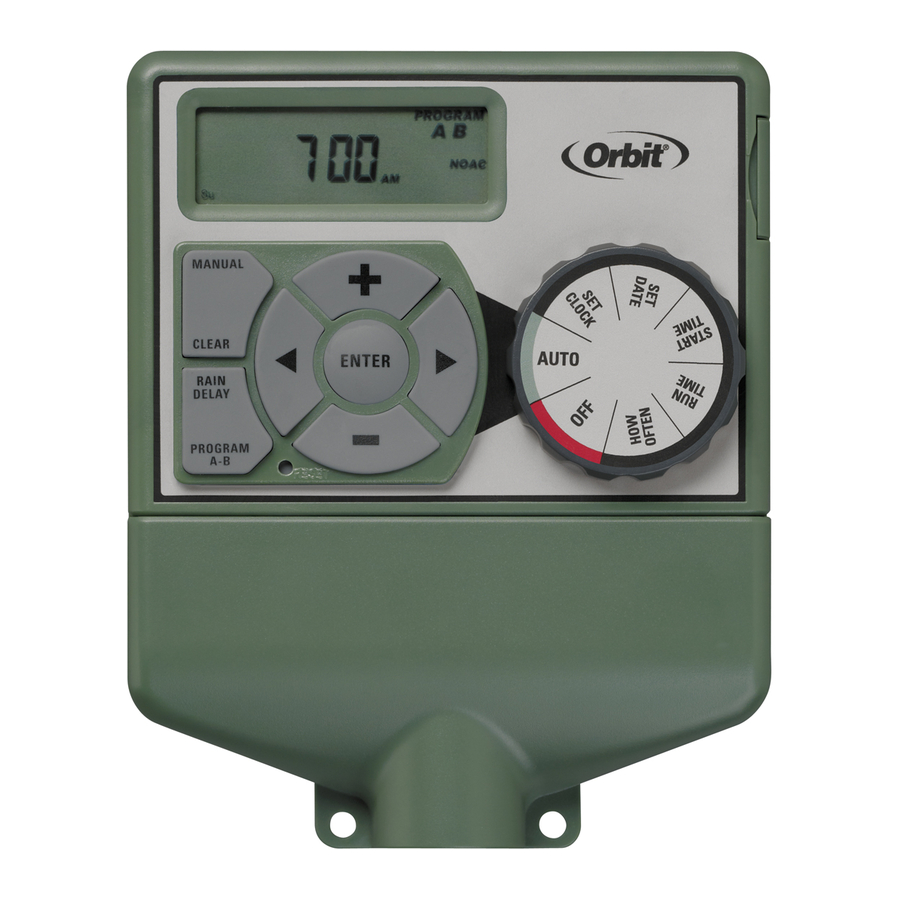

Funcția butonului

1. ENTER - pentru a confirma o nouă setare
   MANUAL - pentru a uda manual
2. CLEAR - pentru a șterge o setare
3. PROGRAM - pentru a comuta între programe - A și B
4. ARROW [] - pentru a trece la următoarea setare / stație de udare sau pentru a trece la alte programe/setări
5. ARROW [] - pentru a reveni la setarea anterioară / stația de udare sau pentru a trece la alte programe/setări
6. RAIN DELAY - pentru a întrerupe funcționarea timp de 24-72 de ore din cauza ploii sau a altor factori
7. [+] pentru a crește o setare numerică
8. [-] pentru a reduce o setare numerică
9. MANUAL

Funcția poziției selectorului

AUTO - Modul de udare

SET CLOCK - Setați calendarul și ora ceasului

SET DATE - Anul, Luna și Ziua

START TIME - Setați ora de începere a udării

RUN TIME - Setați durata udării pentru fiecare stație

HOW OFTEN - Setați frecvența zilelor de udare

OFF - opriți toate stațiile

PROGRAMAȚI TEMPORIZATORUL

1. Setați ora curentă (de exemplu, pacific, fus orar montan)

   Rotiți selectorul la SET CLOCK (setați ceasul) și introduceți ora curentă (+/-).
2. Setați data

   Rotiți selectorul la SET DATE (setați data) și introduceți data curentă (+/-) (enter sau săgețile vor avansa).
3. Ora de începere a udării

   Rotiți selectorul la START TIME (ora de începere) și introduceți ora de începere a udării (+/-).

   Setați o singură oră de începere per stație, cu excepția cazului în care doriți să udați de mai multe ori pe zi.
4. Setați durata udării pentru fiecare stație

   Rotiți selectorul la RUN TIME (durata de funcționare) și introduceți durata udării (+/-) pentru fiecare stație (enter sau săgeată pentru a vă deplasa între stații).
5. Setați zilele de udare sau intervalul

   Rotiți selectorul la HOW OFTEN (cât de des) pentru a selecta zilele de udare (săgețile pentru a vă deplasa între selecții și enter pentru a selecta).
6. Setați modul Auto

   Rotiți selectorul la AUTO — Felicitări, ați programat temporizatorul!
7. Udare manuală

   Apăsați MANUAL — Programul va începe în 5 secunde.

INSTRUMENTE NECESARE:
Șurubelniță Phillips
Dezizolatoare de fire

Notă: Ghidul de pornire rapidă este destinat să vă ajute să începeți să utilizați noul temporizator. Acesta include ajutor de bază pentru instalare și programare. Pentru instrucțiuni mai detaliate și avansate, vă rugăm să consultați manualul temporizatorului inclus.

PN 57874-50 rB
