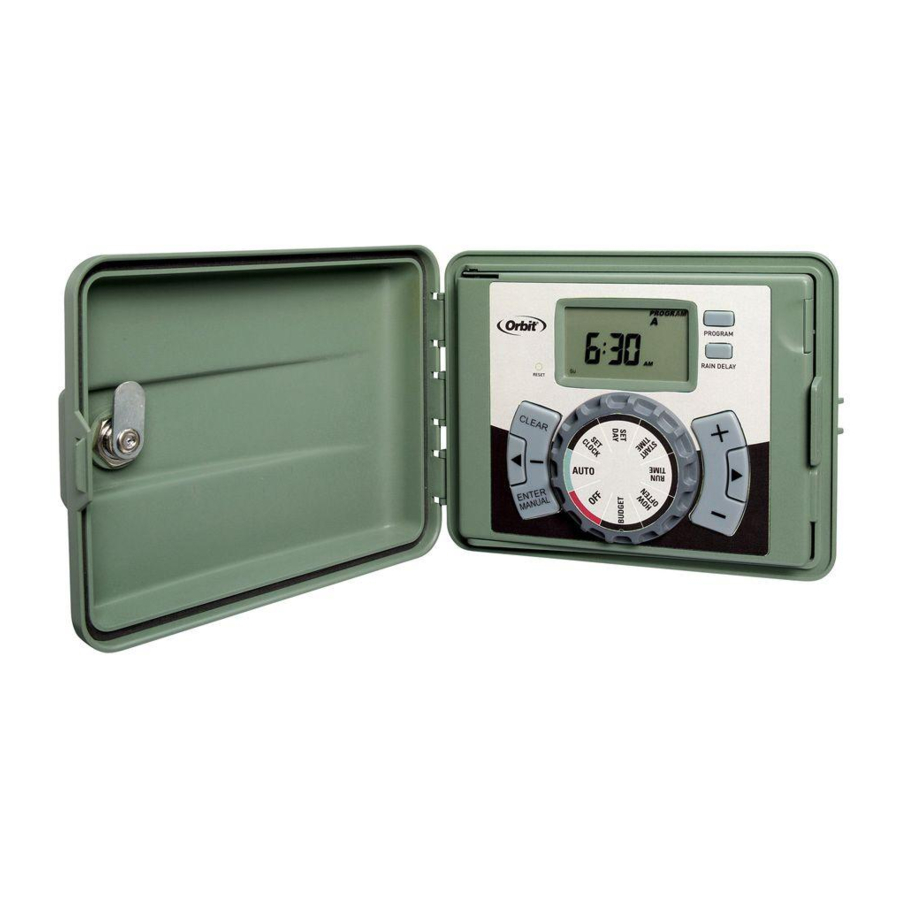

Orbit 57896-50 RJ - Ghid de Pornire Rapidă a Cronometrului

SELECTAȚI LOCAȚIA

INSTRUMENTE NECESARE:
Șurubelniță Phillips, dezizolatoare de sârmă

Curat, uscat și ferit de lumina directă a soarelui
Lăsați un spațiu liber de 9 inci pentru ușa batantă

Verificați codurile statale și locale. Orbit recomandă utilizarea unui electrician autorizat pentru cablarea exterioară a cronometrului.

MONTAȚI CRONOMETRUL

Utilizați șablonul de montare inclus pentru a marca locațiile șuruburilor.

Agățați cronometrul pe șurub folosind gaura cheii.

CONECTAȚI ELECTROVALVELE DE STROPIT LA FIRELE CRONOMETRULUI

Conectați unul dintre cele două fire de la fiecare electrovalvă la firul comun care duce la cronometru (de obicei alb).
Conectați celălalt fir de la fiecare electrovalvă la unul dintre firele colorate care duc la cronometru.

CONECTAȚI FIRUL ELECTROVALVEI LA TERMINAL

Nu conectați la sursa de alimentare până după cablarea electrovalvelor la cronometru
Conectați o singură electrovalvă la fiecare terminal (stație)

CONECTAȚI LA ALIMENTAREA ELECTRICĂ

Consultați manualul pentru instrucțiuni de cablare exterioară

ACTIVAȚI BATERIA

Este necesară o baterie litiu CR2032 (inclusă) pentru a reține programul în memorie în timpul pierderii de energie. Se recomandă înlocuirea anuală.
Scoateți banda de plastic pentru a activa bateria preinstalată.


AVERTISMENT BATERIE: Pericol de arsuri chimice. Nu lăsați bateriile la îndemâna copiilor.
Acest produs conține o baterie litiu tip monedă. Dacă o baterie nouă sau uzată de tip buton/monedă este înghițită sau intră în corp, poate provoca arsuri interne severe și poate duce la deces în doar două ore. Asigurați-vă întotdeauna complet compartimentul bateriei. Dacă compartimentul bateriei nu se închide bine, opriți utilizarea produsului, scoateți bateria și nu o lăsați la îndemâna copiilor. Dacă credeți că bateria ar fi putut fi înghițită sau plasată în interiorul oricărei părți a corpului, solicitați imediat asistență medicală. Bateria trebuie aruncată în mod corespunzător și nu trebuie lăsată la îndemâna copiilor. Chiar și bateriile uzate pot provoca vătămări.

Funcția Butonului

1. ENTER (introducere) - Pentru a confirma o nouă setare
   MANUAL (manual) - Pentru a uda manual
2. CLEAR (șterge) - Pentru a șterge o setare
3. PROGRAM (program) - pentru a comuta între programe - A, B și C
4. ARROW [ ] - Pentru a trece la următoarea setare / stație de udare sau pentru a trece la alte programe/setări
5. ARROW [ ] - Pentru a reveni la setarea anterioară / stația de udare sau pentru a trece la alte programe/setări
6. RAIN DELAY (întârziere ploaie) - Pentru a întrerupe funcționarea timp de 24-72 de ore din cauza ploii sau a altor factori
7. [ + ] - Pentru a crește o setare numerică
8. [ - ] - Pentru a reduce o setare numerică

Funcția Poziției Selectorului

1. AUTO (automat) - Modul de udare
2. SET CLOCK (setează ceasul) - Setează calendarul și ora
3. SET DATE (setează data) - Anul, luna și ziua
4. START TIME (ora de începere) - Setează ora de începere a udării
5. RUN TIME (durata de funcționare) - Setează durata udării pentru fiecare stație
6. HOW OFTEN (cât de des) - Setează frecvența zilelor de udare
7. BUDGET (buget) - Ajustează udarea generală ca procent
8. OFF (oprit) - Oprește toate stațiile

PROGRAMAȚI CRONOMETRUL

1. Setați Ora Curentă (de exemplu, pacific, mountain standard)
   Rotiți selectorul pentru a seta ceasul, introduceți ora curentă (+/-)

2. Setați Data
   • Rotiți selectorul la SET DATE (setează data) pentru a introduce Anul, Luna și Ziua.
   • Utilizați butonul (+/-) pentru a selecta Anul.
   • Apăsați [ENTER] (introducere) pentru a avansa la Lună și Zi.

3. Setați Ora de Începere
   Ora de începere a udării
   • Rotiți selectorul în poziția START TIME (ora de începere).
   • Introduceți o oră de începere folosind butonul (+/-).
   • Apăsați butonul [ENTER] (introducere) pentru a salva.

     Notă: Ore de începere suplimentare – Pot fi introduse ore de începere suplimentare dacă doriți ca aspersoarele să ude aceeași zonă de mai multe ori pe zi.
4. Selectați Durata Udării
   Setați pentru fiecare stație, apoi apăsați enter (introducere)
   Rotiți selectorul la durata de funcționare, introduceți durata udării (+/-) pentru fiecare stație ([ENTER] (introducere) sau [ARROW] (săgeată) pentru a vă deplasa între stații).

5. Setați Zilele de Udare sau Intervalul
   Rotiți selectorul la cât de des pentru a selecta zilele de udare ([ARROWS] (săgeți) pentru a vă deplasa și [ENTER] (introducere) pentru a selecta).

   Pentru a uda în zilele Impare sau Pare sau pentru a uda folosind zile de Intervale, vă rugăm să descărcați manualul complet "Cronometru cu Panou Batant Exterior" (de la www.orbitonline.com) pentru instrucțiuni.
6. Setați Modul Auto
   Rotiți selectorul la AUTO (automat) — v-ați programat cronometrul!


CARACTERISTICI SUPLIMENTARE

ÎNTÂRZIERE PLOAIE

• Rotiți selectorul la AUTO (automat) și apăsați butonul [RAIN DELAY] (întârziere ploaie).
• Apăsați [+/-] pentru a selecta 24, 48 sau 72 de ore.
• Apăsați [ENTER] (introducere) pentru a începe.
• Apăsați [CLEAR] (șterge) pentru a anula întârzierea ploii.


UDARE MANUALĂ

Cronometrul dvs. are capacitatea de a vă permite să udați manual fără a perturba programul prestabilit.

Pentru a rula toate stațiile la durata pre-programată

• Rotiți selectorul la AUTO (automat).
• Apăsați butonul [MANUAL] (manual). Afișajul va arăta A B și ALL (toate).
• Apăsați [ENTER] (introducere) (sau așteptați câteva secunde) pentru a începe udarea manuală. Toate stațiile vor uda consecutiv pentru durata programată.

Pentru a rula o stație specifică pentru o perioadă specificată

• Rotiți selectorul la AUTO (automat).
• Apăsați butonul [MANUAL] (manual).
• Apăsați butoanele [] până când apare numărul stației dorite.
• Apăsați [+/–] pentru a introduce durata dorită.
• Apăsați [ENTER] (introducere) (sau așteptați câteva secunde) pentru a începe udarea manuală. Pentru a opri udarea manuală, apăsați [CLEAR] (șterge).

Notă: După ce butonul [MANUAL] (manual) a fost apăsat, dacă nu se face o selecție în 5 secunde, toate stațiile și programele vor începe udarea folosind DURATELE DE FUNCȚIONARE programate. Dacă nu au fost setate DURATE DE FUNCȚIONARE, nu se va întâmpla nimic și afișajul va reveni la ora curentă.

BATERIE DE BACKUP

Cronometrul dvs. necesită o baterie litiu CR2032 pentru a menține programul în caz de pierdere a alimentării cu curent alternativ.
Sfat: Bateria trebuie înlocuită în fiecare an, pentru a evita pierderea programării.

AVERTISMENT BATERIE: Pericol de arsuri chimice. Nu lăsați bateriile la îndemâna copiilor.
Acest produs conține o baterie litiu tip monedă. Dacă o baterie nouă sau uzată de tip buton/monedă este înghițită sau intră în corp, poate provoca arsuri interne severe și poate duce la deces în doar două ore. Asigurați-vă întotdeauna complet compartimentul bateriei. Dacă compartimentul bateriei nu se închide bine, opriți utilizarea produsului, scoateți bateria și nu o lăsați la îndemâna copiilor. Dacă credeți că bateria ar fi putut fi înghițită sau plasată în interiorul oricărei părți a corpului, solicitați imediat asistență medicală. Bateria trebuie aruncată în mod corespunzător și nu trebuie lăsată la îndemâna copiilor. Chiar și bateriile uzate pot provoca vătămări.
Notă: O baterie singură nu va opera electrovalvele din sistemul dvs. de stropire. Transformatorul cronometrului de stropire trebuie să fie conectat la o sursă de tensiune de linie AC.

DESCARCĂ APLICAȚIA Orbit B-HYVE LITE

Lăsați aplicația Orbit B-hyve Lite să elimine presupunerile din programarea cronometrului de stropire.
Descărcați aplicația "Orbit B-hyve Lite".
După descărcare, aplicația vă va ghida prin configurarea unui cont și introducerea informațiilor despre peisajul dvs.

CARACTERISTICILE APLICAȚIEI B-HYVE LITE

Alerte Meteo
Notificările de alertă meteo de pe dispozitivul dvs. inteligent oferă sugestii pentru momentul în care să activați funcția de întârziere a ploii sau să ajustați programarea.

Recomandări de Programare
Folosind datele meteo locale istorice și informațiile despre peisajul dvs., aplicația B-hyve Lite va face recomandări lunare de programare personalizate pentru curtea dvs.

Audit de Apă
Efectuați propriul audit de udare — instrumentul de aplicație de udare în aplicație permite economii de până la 50% la consumul de apă — instrument de udare cu pahar colector.

Economisiți Apă și Bani
Pe baza datelor meteo istorice pentru codul dvs. poștal, veți primi recomandări despre cum să vă programați cronometrul pentru o udare optimă pe tot parcursul sezonului, economisind apă și bani.

Identitatea Zonei
Denumiți și fotografiați fiecare dintre zonele dvs. de udare, facilitând identificarea fiecărei zone de apă.

*Faceți upgrade cu ușurință la cronometrul de stropire B-hyve WiFi și faceți udarea inteligentă automată, oferindu-vă în același timp controlul asupra cronometrului de stropire de oriunde în lume. Cronometrul Orbit WiFi comunică cu cloud-ul B-hyve și ajustează automat programarea stropitoarelor pe tot parcursul sezonului de udare. Cronometrele B-hyve WiFi sunt certificate EPA WaterSense și pot fi eligibile pentru reduceri în zona dvs.
**Cronometrul cu logică ușor de setat nu este activat wifi. Aplicația B-hyve Lite oferă configurarea și ajustările programării pe care le puteți introduce manual pentru a vă îmbunătăți potențial performanța de udare.

AJUTOR

1-800-488-6156 sau 1-801-299-5555
www.orbitonline.com
Înainte de a returna acest cronometru de stropire la magazin, contactați Orbit^®
Serviciul Tehnic la: 1-800-488-6156, 1-801-299-5555.

LISTĂRI

Cronometrul de stropire este testat conform standardului UL60730 și este listat ETL^®.
Modelele internaționale adecvate sunt aprobate CSA^® și CE^®.
Acest aparat digital de clasa B este conform cu ICES-003 canadian.
Deconectare: Tip 1Y
Intrare: 120V, 60Hz, 0.2A; Ieșire: 26V, 5OOmA
Tensiune nominală de impuls: 2500V
Grad de poluare: 2
Cablul de alimentare al acestui control poate fi înlocuit numai de producător sau de agentul său de service acreditat.

AVIZ

Informațiile din acest manual sunt destinate în principal utilizatorului care va stabili un program de udare și va introduce acel program în cronometrul de stropire. Acest produs este destinat a fi utilizat ca un cronometru automat de stropire pentru activarea electrovalvelor de irigare de 24 VAC, așa cum este descris în acest manual.
