Orbit 57896-50 RJ - Kurzanleitung für den Bewässerungstimer

STANDORT AUSWÄHLEN

BENÖTIGTES WERKZEUG:
Kreuzschlitzschraubendreher Abisolierzange

Sauber, trocken und vor direkter Sonneneinstrahlung geschützt
9 Zoll (ca. 23 cm) Freiraum für die Schwenktür lassen

Beachten Sie die staatlichen und örtlichen Vorschriften. Orbit empfiehlt, für die Außenverdrahtung des Timers einen konzessionierten Elektriker zu beauftragen.

TIMER MONTIEREN

Verwenden Sie die mitgelieferte Montageschablone, um die Schraubenpositionen zu markieren.

Hängen Sie den Timer mithilfe des Schlüssellochs an die Schraube.

SPRINKLERVENTILE AN TIMER-KABEL ANSCHLIESSEN

Verbinden Sie einen der beiden Drähte jedes Ventils mit dem gemeinsamen Draht, der zum Timer führt (normalerweise weiß).
Verbinden Sie den anderen Draht jedes Ventils mit einem der farbigen Drähte, die zum Timer führen.

VENTILKABEL AN KLEMME ANSCHLIESSEN

Nicht an die Stromquelle anschließen, bevor die Ventile mit dem Timer verdrahtet sind
Schließen Sie nur ein Ventil an jede Klemme (Station) an

AN STROMVERSORGUNG ANSCHLIESSEN

Anweisungen zur Außenverdrahtung finden Sie im Handbuch

BATTERIE AKTIVIEREN

Eine Lithium CR2032 Batterie (enthalten) ist erforderlich, um das Programm bei Stromausfall im Speicher zu behalten. Ein jährlicher Austausch wird empfohlen.
Entfernen Sie den Plastikstreifen, um die vorinstallierte Batterie zu aktivieren.


BATTERIEWARNUNG: Verätzungsgefahr. Batterien von Kindern fernhalten.
Dieses Produkt enthält eine Lithium-Knopfzellenbatterie. Wenn eine neue oder gebrauchte Knopfzellenbatterie verschluckt wird oder in den Körper gelangt, kann dies schwere innere Verätzungen verursachen und innerhalb von nur zwei Stunden zum Tod führen. Sichern Sie das Batteriefach immer vollständig. Wenn das Batteriefach nicht sicher schließt, verwenden Sie das Produkt nicht mehr, entfernen Sie die Batterie und halten Sie sie von Kindern fern. Wenn Sie vermuten, dass die Batterie verschluckt oder in einen Körperteil gelangt sein könnte, suchen Sie sofort ärztliche Hilfe auf. Die Batterie muss ordnungsgemäß entsorgt und von Kindern ferngehalten werden. Auch gebrauchte Batterien können Verletzungen verursachen.

Tastenfunktionen

1. ENTER (EINGABE) - Zum Bestätigen einer neuen Einstellung
   MANUAL (MANUELL) - Zum manuellen Bewässern
2. CLEAR (LÖSCHEN) - Zum Löschen einer Einstellung
3. PROGRAM (PROGRAMM) - zum Umschalten zwischen den Programmen A, B und C
4. ARROW (PFEIL) [ ] - Zum Überspringen zur nächsten Einstellung / Bewässerungsstation oder zum Wechseln zu anderen Programmen/Einstellungen
5. ARROW (PFEIL) [ ] - Zum Zurückkehren zur vorherigen Einstellung / Bewässerungsstation oder zum Wechseln zu anderen Programmen/Einstellungen
6. RAIN DELAY (REGENPAUSE) - Zum Pausieren des Betriebs für 24-72 Stunden aufgrund von Regen oder anderen Faktoren
7. [ + ] - Zum Erhöhen einer numerischen Einstellung
8. [ - ] - Zum Verringern einer numerischen Einstellung

Funktion der Drehradpositionen

1. AUTO - Bewässerungsmodus
2. SET CLOCK (UHR EINSTELLEN) - Kalender- und Uhrzeit einstellen
3. SET DATE (DATUM EINSTELLEN) - Jahr, Monat und Tag
4. START TIME (STARTZEIT) - Zeit für den Beginn der Bewässerung einstellen
5. RUN TIME (LAUFZEIT) - Bewässerungsdauer für jede Station einstellen
6. HOW OFTEN (WIE OFT) - Häufigkeit der Bewässerungstage einstellen
7. BUDGET - Gesamtbewässerung als Prozentsatz anpassen
8. OFF (AUS) - Alle Stationen ausschalten

TIMER PROGRAMMIEREN

1. Aktuelle Uhrzeit einstellen (z.B. Pazifikzeit, Mountain Standard Time)
   Drehen Sie das Rad auf 'Uhr einstellen' und geben Sie die aktuelle Uhrzeit ein (+/-)

2. Datum einstellen

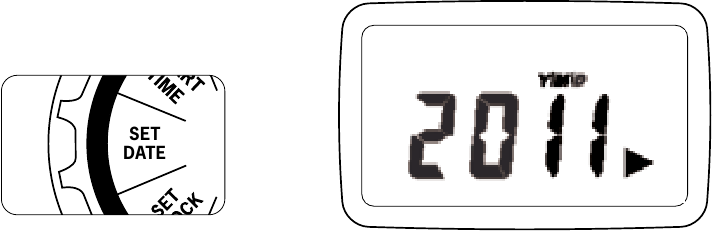

   • Drehen Sie das Rad auf 'SET DATE' (DATUM EINSTELLEN), um Jahr, Monat und Tag einzugeben.
   • Verwenden Sie die (+/-) Taste, um das Jahr auszuwählen.
   • Drücken Sie [ENTER] (EINGABE), um zu Monat und Tag zu wechseln.

3. Startzeit einstellen
   Zeit für den Beginn der Bewässerung
   • Drehen Sie das Rad auf die Position 'START TIME' (STARTZEIT).
   • Geben Sie eine Startzeit mit der (+/-) Taste ein.
   • Drücken Sie die [ENTER] (EINGABE) Taste zum Speichern.

     Hinweis: Zusätzliche Startzeiten – Zusätzliche Startzeiten können eingegeben werden, wenn Sie möchten, dass Ihre Sprinkler denselben Bereich mehrmals täglich bewässern.
4. Bewässerungsdauer auswählen
   Für jede Station einstellen, dann Enter drücken
   Drehen Sie das Rad auf 'Laufzeit' und geben Sie die Bewässerungsdauer (+/-) für jede Station ein ([ENTER] (EINGABE) oder [PFEIL] zum Wechseln zwischen den Stationen).

5. Bewässerungstage oder Intervall einstellen
   Drehen Sie das Rad auf 'WIE OFT', um Bewässerungstage auszuwählen ([PFEILE] zum Bewegen und [ENTER] (EINGABE) zum Auswählen).

   Um an ungeraden oder geraden Tagen oder in Intervallen zu bewässern, laden Sie bitte das vollständige Handbuch "Outdoor Swing Panel Timer" (Außen-Schwenkpanel-Timer) (unter www.orbitonline.com) für Anweisungen herunter.
6. Auto-Modus einstellen
   Drehen Sie das Rad auf AUTO – Sie haben Ihren Timer programmiert!


ZUSÄTZLICHE FUNKTIONEN

REGENPAUSE

• Drehen Sie das Rad auf AUTO und drücken Sie die [RAIN DELAY] (REGENPAUSE) Taste.
• Drücken Sie die [+/-] Taste, um 24, 48 oder 72 Stunden auszuwählen.
• Drücken Sie [ENTER] (EINGABE), um zu beginnen.
• Drücken Sie [CLEAR] (LÖSCHEN), um die Regenpause abzubrechen.


MANUELLE BEWÄSSERUNG

Ihr Timer ermöglicht Ihnen die manuelle Bewässerung, ohne das voreingestellte Programm zu stören.

Alle Stationen mit der vorprogrammierten Dauer laufen lassen

• Drehen Sie das Rad auf AUTO.
• Drücken Sie die [MANUAL] (MANUELL) Taste. Das Display zeigt A, B und ALL (ALLE).
• Drücken Sie [ENTER] (EINGABE) (oder warten Sie einige Sekunden), um die manuelle Bewässerung zu starten. Alle Stationen bewässern nacheinander für ihre programmierte Dauer.

Eine bestimmte Station für eine festgelegte Zeit laufen lassen

• Drehen Sie das Rad auf AUTO.
• Drücken Sie die [MANUAL] (MANUELL) Taste.
• Drücken Sie die [] Tasten, bis die gewünschte Stationsnummer erscheint.
• Drücken Sie [+/–], um die gewünschte Dauer einzugeben.
• Drücken Sie [ENTER] (EINGABE) (oder warten Sie einige Sekunden), um die manuelle Bewässerung zu starten. Um die manuelle Bewässerung zu beenden, drücken Sie [CLEAR] (LÖSCHEN).

Hinweis: Nachdem die [MANUAL] (MANUELL) Taste gedrückt wurde, beginnen alle Stationen und Programme mit der Bewässerung gemäß den programmierten LAUFZEITEN, wenn innerhalb von 5 Sekunden keine Auswahl getroffen wird. Wenn keine LAUFZEITEN eingestellt wurden, geschieht nichts und das Display kehrt zur Tageszeit zurück.

PUFFERBATTERIE

Ihr Timer benötigt eine CR2032 Lithiumbatterie, um Ihr Programm im Falle eines Wechselstromausfalls zu erhalten.
Tipp: Die Batterie sollte jährlich ausgetauscht werden, um den Verlust der Programmierung zu vermeiden.

BATTERIEWARNUNG: Verätzungsgefahr. Batterien von Kindern fernhalten.
Dieses Produkt enthält eine Lithium-Knopfzellenbatterie. Wenn eine neue oder gebrauchte Knopfzellenbatterie verschluckt wird oder in den Körper gelangt, kann dies schwere innere Verätzungen verursachen und innerhalb von nur zwei Stunden zum Tod führen. Sichern Sie das Batteriefach immer vollständig. Wenn das Batteriefach nicht sicher schließt, verwenden Sie das Produkt nicht mehr, entfernen Sie die Batterie und halten Sie sie von Kindern fern. Wenn Sie vermuten, dass die Batterie verschluckt oder in einen Körperteil gelangt sein könnte, suchen Sie sofort ärztliche Hilfe auf. Die Batterie muss ordnungsgemäß entsorgt und von Kindern ferngehalten werden. Auch gebrauchte Batterien können Verletzungen verursachen.
Hinweis: Eine Batterie allein betreibt die Ventile Ihres Bewässerungssystems nicht. Der Transformator des Bewässerungstimers muss an eine Wechselstrom-Netzspannungsquelle angeschlossen werden.

ORBIT B-HYVE LITE APP HERUNTERLADEN

Mit der Orbit B-hyve Lite App entfällt das Rätselraten bei der Programmierung Ihres Bewässerungstimers.
Laden Sie die "Orbit B-hyve Lite" (Orbit B-hyve Lite) App herunter.
Nach dem Download führt Sie die App durch die Einrichtung eines Kontos und die Eingabe von Informationen zu Ihrer Landschaft.

B-HYVE LITE APP FUNKTIONEN

Wetterwarnungen
Wetterwarnungen auf Ihrem Smart-Gerät geben Empfehlungen, wann die Regenpause-Funktion aktiviert oder die Programmierung angepasst werden sollte.

Programmierungsempfehlungen
Basierend auf historischen lokalen Wetterdaten und Informationen über Ihre Landschaft erstellt die B-hyve Lite App monatliche Programmierungsempfehlungen, die auf Ihren Garten zugeschnitten sind.

Bewässerungsaudit
Führen Sie Ihr eigenes Bewässerungsaudit durch – das In-App-Bewässerungstool ermöglicht Einsparungen von bis zu 50 % beim Wasserverbrauch – ein Regenmesser-Bewässerungstool.

Wasser und Geld sparen
Basierend auf historischen Wetterdaten für Ihre Postleitzahl erhalten Sie Empfehlungen, wie Sie Ihren Timer für eine optimale Bewässerung während der gesamten Saison programmieren können, um Wasser und Geld zu sparen.

Zonenidentifikation
Benennen und fotografieren Sie jede Ihrer Bewässerungszonen, um die Identifizierung Ihrer Bewässerungsbereiche zu erleichtern.

*Rüsten Sie einfach auf den B-hyve WiFi Sprinkler Timer auf und automatisieren Sie die smarte Bewässerung, während Sie Ihren Bewässerungstimer von überall auf der Welt steuern können. Der Orbit WiFi Timer kommuniziert mit der B-hyve Cloud und passt Ihre Sprinklerprogrammierung automatisch während der gesamten Bewässerungssaison an. B-hyve WiFi Timer sind EPA WaterSense zertifiziert und können in Ihrer Region für Förderprogramme qualifiziert sein.
**Der Easy-Set-Logic-Timer ist nicht WLAN-fähig. Die B-hyve Lite App bietet Programmierungs-Setup und Anpassungen, die Sie manuell eingeben können, um Ihre Bewässerungsleistung potenziell zu verbessern.

HILFE

1-800-488-6156 oder 1-801-299-5555
www.orbitonline.com
Bevor Sie diesen Bewässerungstimer an das Geschäft zurücksenden, kontaktieren Sie den technischen Service von Orbit^®
unter: 1-800-488-6156, 1-801-299-5555.

ZULASSUNGEN

Der Bewässerungstimer ist nach UL60730 Standard geprüft und ETL^® gelistet.
Entsprechende internationale Modelle sind CSA^® und CE^® zugelassen.
Dieses digitale Gerät der Klasse B entspricht dem kanadischen ICES-003.
Trennung: Typ 1Y
Eingang: 120V, 60Hz, 0.2A; Ausgang: 26V, 5OOmA
Bemessungsstoßspannung: 2500V
Verschmutzungsgrad: 2
Das Netzkabel dieser Steuerung darf nur vom Hersteller oder dessen autorisiertem Kundendienstmitarbeiter ausgetauscht werden.

HINWEIS

Die Informationen in diesem Handbuch sind hauptsächlich für Benutzer bestimmt, die einen Bewässerungsplan erstellen und diesen in den Bewässerungstimer eingeben. Dieses Produkt ist als automatischer Bewässerungstimer zur Aktivierung von 24-VAC-Bewässerungsventilen vorgesehen, wie in diesem Handbuch beschrieben.
