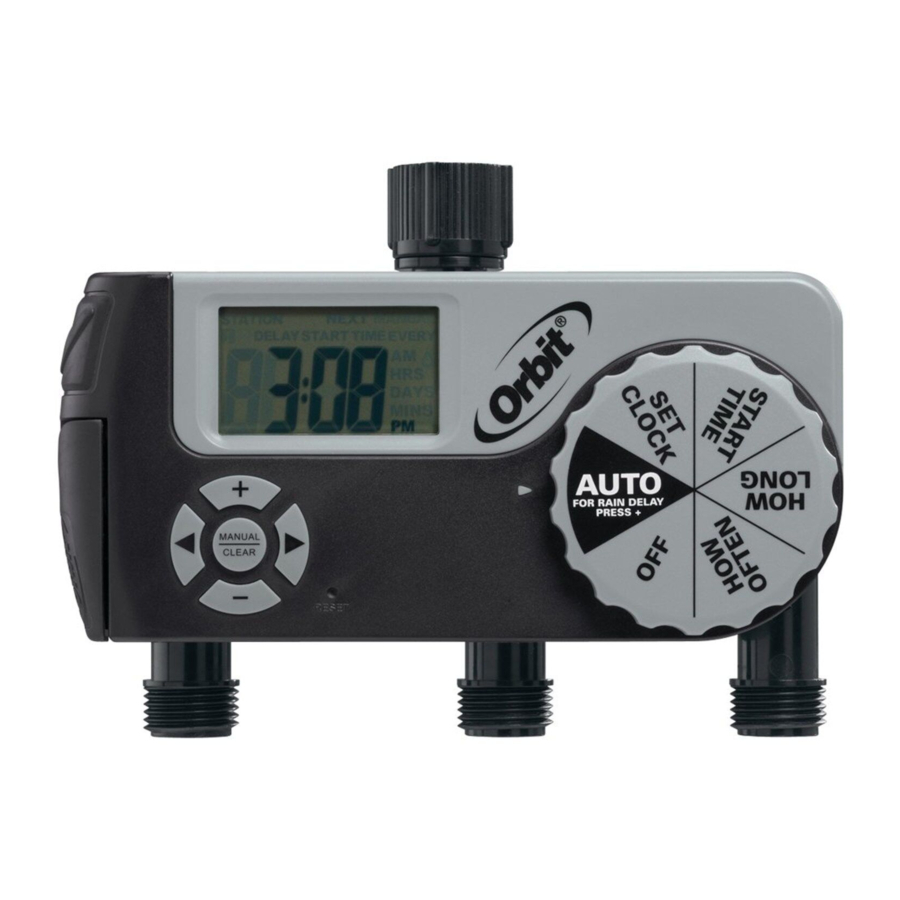

Orbit 56233D - 3-Wege-Schlauchhahn-Zeitschaltuhr (2 Digital/1 Manuell) Handbuch

BATTERIEN EINLEGEN

• Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Zeitschaltuhr, indem Sie sie herausschieben.
• Legen Sie zwei AA (1.5V) Alkalibatterien ein (Batterien im Lieferumfang enthalten) und setzen Sie die Abdeckung wieder ein.
• Ersetzen Sie die Batterien, wenn das Symbol für niedrigen Batteriestand angezeigt wird.

INSTALLATION

• Nachdem sie programmiert ist, befestigen Sie sie an Ihrem Außenwasserhahn.

Wandmontage:

1. Verwenden Sie Mutter und Bolzen, um die Strebe an der Zeitschaltuhrhalterung zu befestigen.
2. Markieren Sie die Stelle, an der die Strebe die Wand berührt.

Für Mauerwerk:

1. Bohren Sie ein 1⁄2 Zoll (1.27 cm) Loch.
2. Setzen Sie den Dübelhülse ein und befestigen Sie die Strebe mit einer 1⁄4 Zoll Stockschraube.

Für Stuck:

1. Bohren Sie ein 5/16 Zoll (.79 cm) Loch.
2. Setzen Sie den Kunststoffdübel ein und befestigen Sie die Strebe mit einer #14 Rundkopfschraube.

PROGRAMMIEREN DER ZEITSCHALTUHR

• Drehen Sie den Drehknopf auf die angezeigten Positionen oder zur Einrichtung.
• Drücken Sie die Pfeiltaste, um für alle Programmierungen zwischen Station 1 und 2 zu wechseln.

UHRZEIT EINSTELLEN

• Drücken Sie die + Taste, um die Uhrzeit vorzustellen (Taste für schnelles Vorspulen gedrückt halten).
• Drücken Sie die – Taste, um die Uhrzeit zurückzustellen (Taste für schnelles Zurückspulen gedrückt halten).

STARTZEIT

• Drücken Sie die + Taste, um die Startzeit vorzustellen (Taste für schnelles Vorspulen gedrückt halten).
• Drücken Sie die – Taste, um die Startzeit zurückzustellen (Taste für schnelles Zurückspulen gedrückt halten).

WIE LANGE

Stellen Sie die Bewässerungsdauer von 1 bis 240 Minuten mit den Tasten + und – ein.

WIE OFT

Stellen Sie die Bewässerungsfrequenz auf alle 6 Std., 12 Std. oder von 1 bis 7 Tagen mit den Tasten + und – ein. 1 bedeutet jeden Tag, 2 bedeutet jeden zweiten Tag usw. bis zu 7 Tagen.

AUTO

Die Zeitschaltuhr bewässert gemäß der programmierten Zeit, Station, Dauer und Frequenz.

REGENVERZÖGERUNG

• Wenn Sie sich im Modus AUTO befinden, drücken Sie die + Taste für 24 Std., 48 Std. oder 72 Std.
• Der Bildschirm wechselt zwischen Uhrzeit und verbleibenden Stunden, bevor der programmierte Zyklus fortgesetzt wird.
• Um die Regenverzögerung aufzuheben, drehen Sie den Drehknopf auf OFF und dann zurück auf AUTO.

AUTO MANUELL / MANUELLE BEWÄSSERUNG

Um zu bewässern, ohne den eingestellten Zyklus zu unterbrechen, drücken Sie die Taste [MANUAL] (Manuell) und verwenden Sie dann die Tasten + und –, um eine Dauer von 1 bis 240 Minuten einzustellen.

• Um die manuelle Bewässerung aufzuheben (ausschalten), drehen Sie den Drehknopf auf OFF.
• Um den programmierten Zyklus fortzusetzen, drehen Sie den Drehknopf zurück auf AUTO.

MANUELLER ANSCHLUSS

Der manuelle Anschluss der Zeitschaltuhr ermöglicht den Zugang zum Schlauchhahn, ohne den programmierten Zyklus des digitalen Anschlusses zu unterbrechen.

• Öffnen Sie das Ventil am Anschluss, indem Sie den Hebel gegen den Uhrzeigersinn in die offene Position drehen.
• Schließen Sie das Ventil, indem Sie den Hebel in die geschlossene Position.


FEHLERBEHEBUNG

Wasser schaltet sich nicht zur gewünschten Zeit ein

Prüfen Sie, ob:

• Die Uhrzeit korrekt eingestellt ist, einschließlich AM und PM.
• Die Startzeit auf die gewünschte Zeit eingestellt ist, einschließlich AM und PM.
• Die Regenverzögerung aktiviert ist.

Zeitschaltuhr bewässert nicht

Prüfen Sie, ob:

• Die Zeitschaltuhr auf AUTO eingestellt ist.
• Der Schlauchhahn geöffnet ist.
• Die Batterien schwach sind.
• Die Uhrzeit korrekt eingestellt ist, einschließlich AM und PM.
• Die Regenverzögerung aktiviert ist.

Wasser schaltet sich nicht aus

Prüfen Sie, ob:

• Die Bewässerungsdauer auf die gewünschte Zeit eingestellt ist.
• Die Startzeiten beginnen, nachdem der vorherige Bewässerungszyklus alle Stationen und eingestellten Dauern durchlaufen hat.

LIEFERUMFANG

1. (1) 7 1/4 Zoll Strebe
2. (1) #14 Rundkopfschraube
3. (1) 1/4 Zoll Stockschraube
4. (1) Bolzen
5. (1) Sprengring
6. (1) Mutter
7. (1) Dübelhülse (für Mauerwerk)
8. (1) Kunststoffdübel (für Stuck)
9. (1) Zeitschaltuhrhalterung

Bei erwarteten Minustemperaturen sollten Zeitschaltuhren vom Wasserhahn entfernt werden, um potenzielle Frostschäden zu vermeiden.

Betriebswasserdruck:
Minimum: 25 psi
Maximum: 100 psi

Betriebstemperatur:
Maximum: 120°F nicht überschreiten
Minimum: Vor Frost schützen

Nur für den Außeneinsatz mit Kaltwasser.

Orbit® Irrigation Products, Inc.
North Salt Lake, UT 84054
1-800-488-6156
www.orbitonline.com

© 2011 Orbit Irrigation Products, Inc.
Alle Rechte vorbehalten. Alle Handelsnamen sind eingetragene Marken der jeweiligen aufgeführten Hersteller.
