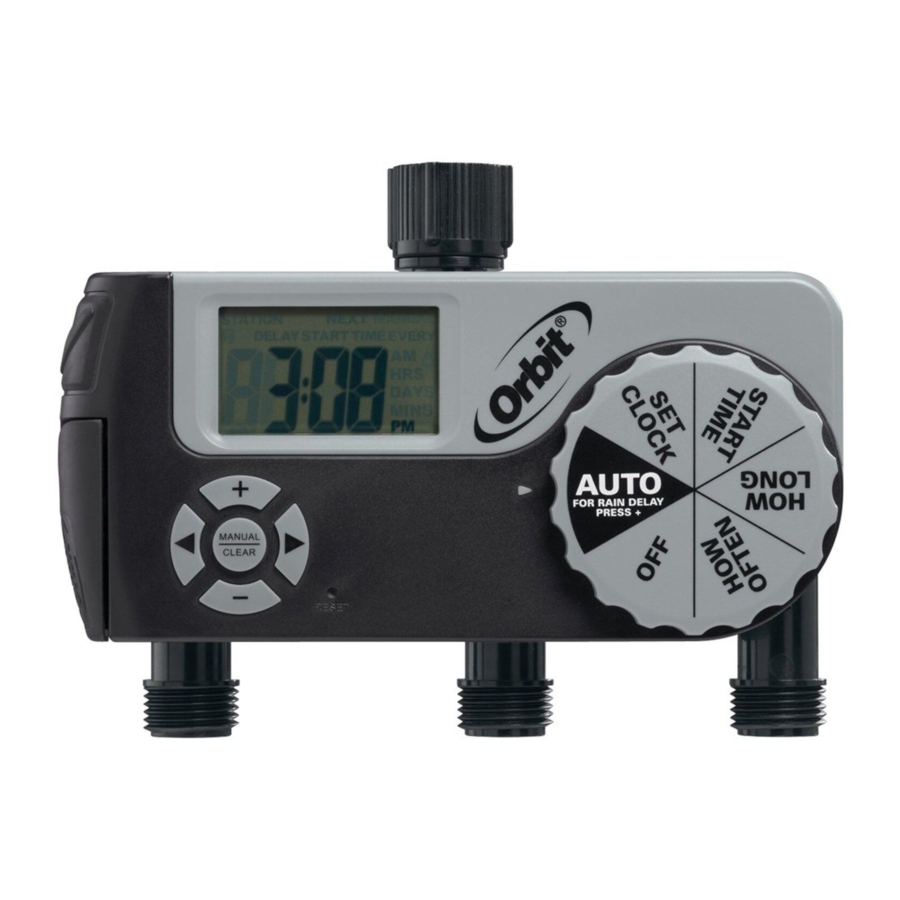

Orbit 56233D - Temporizador de Torneira de Mangueira de 3 Saídas (2 Digitais/1 Manual) Manual

INSTALANDO AS BATERIAS

• Remova a bandeja na parte de trás do temporizador deslizando-a para fora.
• Insira duas pilhas alcalinas AA (1,5V) (pilhas incluídas) e recoloque a bandeja.
• Substitua as pilhas quando o ícone de bateria fraca aparecer.

INSTALAÇÃO

• Depois de programado, prenda-o à sua torneira externa.

Montagem na parede:

1. Use porca e parafuso para prender a braçadeira ao suporte do temporizador.
2. Marque onde a braçadeira toca a parede.

Para alvenaria:

1. Faça um furo de 1⁄2 pol. (1,27 cm).
2. Insira a bucha de expansão e prenda a braçadeira usando um parafuso de lag de 1⁄4 pol.

Para estuque:

1. Faça um furo de 5/16 pol. (0,79 cm).
2. Insira a bucha de plástico e prenda a braçadeira usando um parafuso de cabeça redonda nº 14.

PROGRAMANDO O TEMPORIZADOR

• Gire o botão para as posições indicadas ou para a configuração.
• Pressione o botão de seta para alternar entre as estações 1 e 2 para toda a programação.

AJUSTAR RELÓGIO

• Pressione o botão + para avançar a hora do relógio (segure o botão para avanço rápido).
• Pressione o botão – para retroceder a hora do relógio (segure o botão para retrocesso rápido).

HORA DE INÍCIO

• Pressione o botão + para avançar a hora de início (segure o botão para avanço rápido).
• Pressione o botão – para retroceder a hora de início (segure o botão para retrocesso rápido).

QUANTO TEMPO

Defina a duração da irrigação de 1 a 240 minutos usando os botões + e –.

COM QUE FREQUÊNCIA

Defina a frequência de irrigação como a cada 6 horas, 12 horas ou de 1 a 7 dias usando os botões + e –. 1 é todos os dias, 2 é a cada dois dias, etc., até 7 dias.

AUTO

O temporizador irriga de acordo com o tempo, estação, duração e frequência programados.

ADIAMENTO POR CHUVA

• Quando estiver em AUTO, pressione o botão + por 24 horas, 48 horas ou 72 horas.
• A tela piscará entre o relógio e as horas restantes antes que o ciclo programado seja retomado.
• Para remover o adiamento por chuva, gire o botão para OFF (desligado) e, em seguida, de volta para AUTO.

AUTO MANUAL / IRRIGAÇÃO MANUAL

Para irrigar sem interromper o ciclo definido, pressione o botão [MANUAL] e, em seguida, use os botões + e – para definir de 1 a 240 minutos.

• Para remover a irrigação manual (desligar), gire o botão para OFF (desligado).
• Para retomar o ciclo programado, gire o botão de volta para AUTO.

SAÍDA MANUAL

A porta manual do temporizador dá acesso à torneira da mangueira sem interromper o ciclo programado da porta digital.

• Abra a válvula na porta girando a alavanca no sentido anti-horário para a posição aberta.
• Feche a válvula girando a alavanca para a posição fechada.


RESOLUÇÃO DE PROBLEMAS

A água não liga na hora desejada

Verifique se:

• O relógio está ajustado para a hora correta, incluindo AM e PM.
• A hora de início está definida para a hora desejada, incluindo AM e PM.
• O adiamento por chuva está ativado.

O temporizador não irriga

Verifique se:

• O temporizador está definido para AUTO.
• A torneira da mangueira está aberta.
• As pilhas estão fracas.
• O relógio está ajustado para a hora correta, incluindo AM e PM.
• O adiamento por chuva está ativado.

A água não desliga

Verifique se:

• A duração da irrigação está definida para a hora desejada.
• As horas de início começam depois que o ciclo de irrigação anterior passou por todas as estações e durações definidas.

O PRODUTO INCLUI

1. (1) Braçadeira de 7 1/4 pol.
2. (1) Parafuso de cabeça redonda nº 14
3. (1) Parafuso de lag de 1/4 pol.
4. (1) Parafuso
5. (1) Arruela de pressão
6. (1) Porca
7. (1) Bucha de expansão (para alvenaria)
8. (1) Bucha de plástico (para estuque)
9. (1) Suporte do temporizador

Ao esperar temperaturas de congelamento, os temporizadores devem ser removidos da torneira para evitar possíveis danos causados pelo congelamento.

Pressão da água de trabalho:
Mínima: 25 psi
Máxima: 100 psi

Temperatura de trabalho:
Máxima: Não exceda 120°F
Mínima: Evite o congelamento

Para uso externo apenas com água fria.

Orbit® Irrigation Products, Inc.
North Salt Lake, UT 84054
1-800-488-6156
www.orbitonline.com

© 2011 Orbit Irrigation Products, Inc.
Todos os direitos reservados. Todos os nomes comerciais são marcas registradas dos respectivos fabricantes listados.
