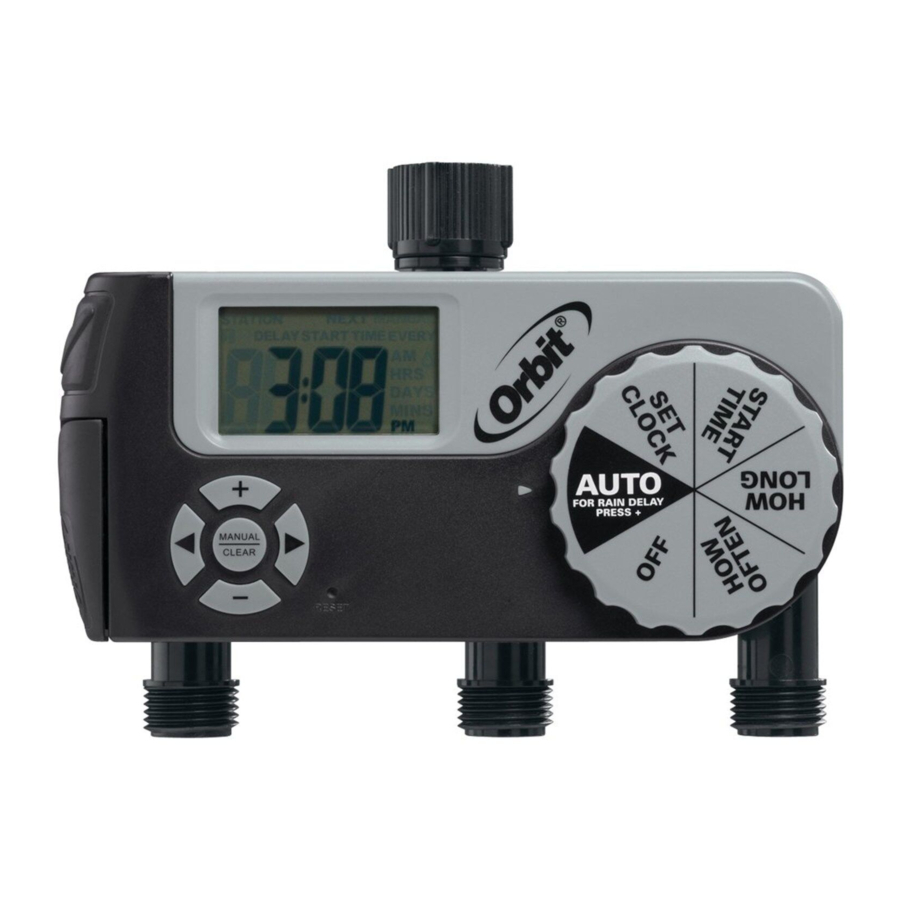

Orbit 56233D - Temporizador de grifo de manguera de 3 salidas (2 digitales/1 manual) Manual

INSTALACIÓN DE LAS BATERÍAS

• Retire la bandeja en la parte posterior del temporizador deslizándola hacia afuera.
• Inserte dos baterías alcalinas AA (1.5V) (baterías incluidas) y vuelva a colocar la bandeja.
• Reemplace las baterías cuando aparezca el icono de batería baja.

INSTALACIÓN

• Después de programarlo, conéctelo a su grifo exterior.

Montaje en la pared:

1. Use tuerca y perno para fijar el soporte al soporte del temporizador.
2. Marque dónde el soporte toca la pared.

Para mampostería:

1. Taladre un orificio de 1⁄2 pulg. (1.27 cm).
2. Inserte el protector de retardo y fije el soporte con un tornillo de retardo de 1⁄4 pulg.

Para estuco:

1. Taladre un orificio de 5/16 pulg. (.79 cm).
2. Inserte el anclaje de plástico y fije el soporte con un tornillo de cabeza redonda #14.

PROGRAMACIÓN DEL TEMPORIZADOR

• Gire el dial a las posiciones indicadas o de configuración.
• Presione el botón de flecha para cambiar entre la estación 1 y 2 para toda la programación.

CONFIGURAR RELOJ

• Presione el botón + para adelantar la hora del reloj (mantenga presionado el botón para avanzar rápidamente).
• Presione el botón – para retroceder la hora del reloj (mantenga presionado el botón para retroceder rápidamente).

HORA DE INICIO

• Presione el botón + para adelantar la hora de inicio (mantenga presionado el botón para avanzar rápidamente).
• Presione el botón – para retroceder la hora de inicio (mantenga presionado el botón para retroceder rápidamente).

CUÁNTO TIEMPO

Establezca la duración del riego de 1 a 240 minutos usando los botones + y –.

CON QUÉ FRECUENCIA

Establezca la frecuencia de riego cada 6 horas, 12 horas o de 1 a 7 días usando los botones + y –. 1 es todos los días, 2 es cada dos días, etc. hasta 7 días.

AUTO

El temporizador riega de acuerdo con el tiempo, la estación, la duración y la frecuencia programados.

RETRASO POR LLUVIA

• Cuando esté en AUTO, presione el botón + durante 24 horas, 48 horas o 72 horas.
• La pantalla parpadeará entre el reloj y las horas restantes antes de que se reanude el ciclo programado.
• Para eliminar el retraso por lluvia, gire el dial a OFF (apagado) y luego de vuelta a AUTO.

AUTO MANUAL / RIEGO MANUAL

Para regar sin interrumpir el ciclo establecido, presione el botón [MANUAL] y luego use los botones + y – para configurar de 1 a 240 minutos.

• Para eliminar el riego manual (apagar), gire el dial a OFF (apagado).
• Para reanudar el ciclo programado, gire el dial de nuevo a AUTO.

SALIDA MANUAL

El puerto manual del temporizador da acceso al grifo de la manguera sin interrumpir el ciclo programado del puerto digital.

• Abra la válvula en el puerto girando la palanca en sentido antihorario a la posición abierta.
• Cierre la válvula girando la palanca a la posición cerrada.


SOLUCIÓN DE PROBLEMAS

El agua no se enciende a la hora deseada

Compruebe si:

• El reloj está configurado a la hora correcta, incluyendo AM y PM.
• La hora de inicio está configurada a la hora deseada, incluyendo AM y PM.
• El retraso por lluvia está activado.

El temporizador no riega

Compruebe si:

• El temporizador está configurado en AUTO.
• El grifo de la manguera está abierto.
• Las baterías están bajas.
• El reloj está configurado a la hora correcta, incluyendo AM y PM.
• El retraso por lluvia está activado.

El agua no se apaga

Compruebe si:

• La duración del riego está configurada a la hora deseada.
• Las horas de inicio comienzan después de que el ciclo de riego anterior haya pasado por todas las estaciones y las duraciones establecidas.

EL PRODUCTO INCLUYE

1. (1) Soporte de 7 1/4 pulg.
2. (1) Tornillo de cabeza redonda #14
3. (1) Tornillo de retardo de 1/4 pulg.
4. (1) Perno
5. (1) Arandela de seguridad
6. (1) Tuerca
7. (1) Protector de retardo (para mampostería)
8. (1) Anclaje de plástico (para estuco)
9. (1) Soporte del temporizador

Cuando se esperan temperaturas de congelación, los temporizadores deben retirarse de la llave de manguera para evitar posibles daños por congelación.

Presión de agua de trabajo:
Mínima: 25 psi
Máxima: 100 psi

Temperatura de trabajo:
Máxima: No exceda los 120°F
Mínima: Evite la congelación

Para uso en exteriores solo con agua fría.
