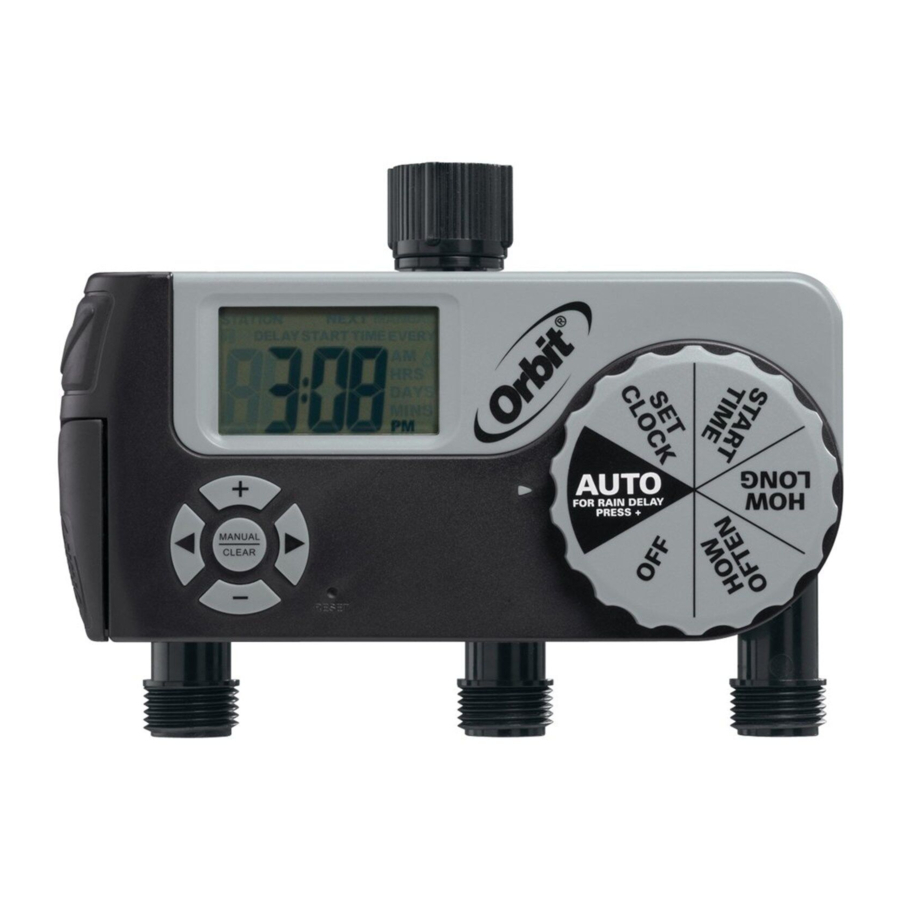

Orbit 56233D - 3 Outlet Hose Faucet Timer (2 Digital/1 Manual) Instrukcja obsługi

INSTALACJA BATERII

• Wyjmij tackę z tyłu timera, wysuwając ją.
• Włóż dwie baterie alkaliczne AA (1,5 V) (baterie w zestawie) i włóż tackę z powrotem.
• Wymień baterie, gdy pojawi się ikona słabej baterii.

INSTALACJA

• Po zaprogramowaniu przymocuj go do zewnętrznego kranu.

Montaż na ścianie:

1. Użyj nakrętki i śruby, aby przymocować wspornik do uchwytu timera.
2. Zaznacz, gdzie wspornik dotyka ściany.

Do muru:

1. Wywierć otwór o średnicy 1⁄2 cala (1,27 cm).
2. Włóż kołek rozporowy i przymocuj wspornik za pomocą śruby opóźniającej 1⁄4 cala.

Do stiuku:

1. Wywierć otwór o średnicy 5/16 cala (0,79 cm).
2. Włóż plastikowy kołek i przymocuj wspornik za pomocą śruby z łbem okrągłym nr 14.

PROGRAMOWANIE TIMERA

• Obróć pokrętło do wskazanych pozycji lub ustawień.
• Naciśnij przycisk strzałki, aby przełączać się między stacją 1 i 2 dla całego programowania.

USTAW ZEGAR

• Naciśnij przycisk +, aby przesunąć czas zegara do przodu (przytrzymaj przycisk, aby szybko przewinąć).
• Naciśnij przycisk –, aby cofnąć czas zegara (przytrzymaj przycisk, aby szybko przewinąć do tyłu).

CZAS ROZPOCZĘCIA

• Naciśnij przycisk +, aby przesunąć czas rozpoczęcia do przodu (przytrzymaj przycisk, aby szybko przewinąć).
• Naciśnij przycisk –, aby cofnąć czas rozpoczęcia (przytrzymaj przycisk, aby szybko przewinąć do tyłu).

JAK DŁUGO

Ustaw czas podlewania od 1 do 240 minut za pomocą przycisków + i –.

JAK CZĘSTO

Ustaw częstotliwość podlewania co 6 godzin, 12 godzin lub od 1 do 7 dni za pomocą przycisków + i –. 1 oznacza codziennie, 2 co drugi dzień itd. do 7 dni.

AUTO

Timer podlewa zgodnie z zaprogramowanym czasem, stacją, czasem trwania i częstotliwością.

OPÓŹNIENIE Z POWODU DESZCZU

• W trybie AUTO naciśnij przycisk +, aby ustawić 24 godziny, 48 godzin lub 72 godziny.
• Ekran będzie migać między zegarem a godzinami pozostałymi do wznowienia zaprogramowanego cyklu.
• Aby usunąć opóźnienie z powodu deszczu, przekręć pokrętło do pozycji OFF (wyłączone), a następnie z powrotem do pozycji AUTO.

AUTO MANUAL / RĘCZNE PODLEWANIE

Aby podlać bez przerywania ustawionego cyklu, naciśnij przycisk [MANUAL] (ręczny), a następnie użyj przycisków + i –, aby ustawić od 1 do 240 minut.

• Aby usunąć podlewanie ręczne (wyłączyć), przekręć pokrętło do pozycji OFF (wyłączone).
• Aby wznowić zaprogramowany cykl, przekręć pokrętło z powrotem do pozycji AUTO.

WYJŚCIE RĘCZNE

Ręczny port timera zapewnia dostęp do kranu węża bez przerywania zaprogramowanego cyklu portu cyfrowego.

• Otwórz zawór w porcie, obracając dźwignię w kierunku przeciwnym do ruchu wskazówek zegara do pozycji otwartej.
• Zamknij zawór, obracając dźwignię do pozycji zamkniętej.


ROZWIĄZYWANIE PROBLEMÓW

Woda nie włącza się o żądanej godzinie

Sprawdź, czy:

• Zegar jest ustawiony na prawidłowy czas, w tym AM i PM.
• Czas rozpoczęcia jest ustawiony na żądaną godzinę, w tym AM i PM.
• Opóźnienie z powodu deszczu jest włączone.

Timer nie podlewa

Sprawdź, czy:

• Timer jest ustawiony na AUTO.
• Kran węża jest odkręcony.
• Baterie są słabe.
• Zegar jest ustawiony na prawidłowy czas, w tym AM i PM.
• Opóźnienie z powodu deszczu jest włączone.

Woda nie wyłącza się

Sprawdź, czy:

• Czas podlewania jest ustawiony na żądany czas.
• Czasy rozpoczęcia zaczynają się po tym, jak poprzedni cykl podlewania przeszedł przez wszystkie stacje i ustawione czasy trwania.

ZAWARTOŚĆ ZESTAWU

1. (1) Wspornik 7 1/4 cala
2. (1) Śruba z łbem okrągłym nr 14
3. (1) Śruba opóźniająca 1/4 cala
4. (1) Śruba
5. (1) Podkładka zabezpieczająca
6. (1) Nakrętka
7. (1) Kołek rozporowy (do muru)
8. (1) Plastikowy kołek (do stiuku)
9. (1) Uchwyt timera

W przypadku spodziewanych temperatur ujemnych timery należy zdjąć z zaworu węża, aby uniknąć potencjalnych uszkodzeń spowodowanych zamarzaniem.

Ciśnienie robocze wody:
Minimalne: 25 psi
Maksymalne: 100 psi

Temperatura robocza:
Maksymalna: Nie przekraczać 120°F
Minimalna: Chronić przed zamarzaniem

Do użytku na zewnątrz tylko z zimną wodą.
