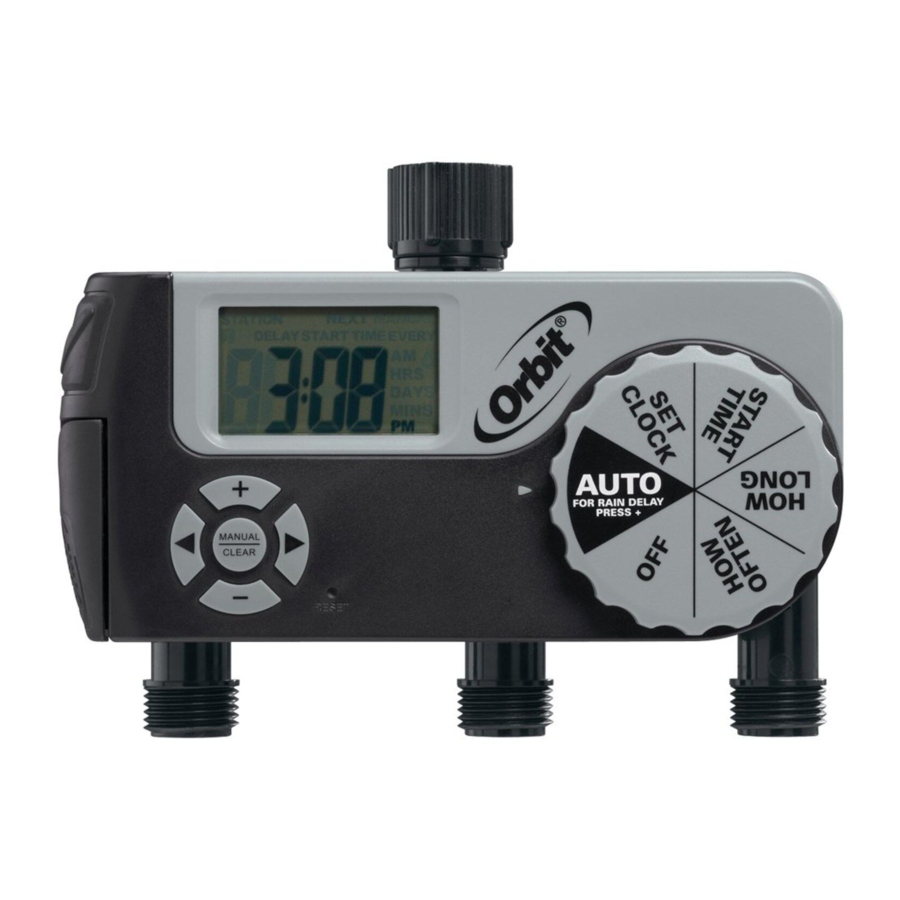

Orbit 56233D - 3 Outlet Hose Faucet Timer (1 Digital/1 Manual) Manual

INŠTALÁCIA BATÉRIÍ

• Odstráňte priehradku na zadnej strane časovača vysunutím.
• Vložte dve alkalické batérie AA (1,5 V) (batérie sú súčasťou balenia) a vložte priehradku späť.
• Batérie vymeňte, keď sa zobrazí ikona slabej batérie.

INŠTALÁCIA

• Po naprogramovaní ho pripevnite na vonkajší kohútik.

Montáž na stenu:

1. Použite maticu a skrutku na pripevnenie výstuhy k držiaku časovača.
2. Označte, kde sa výstuha dotýka steny.

Pre murivo:

1. Vyvŕtajte otvor s priemerom 1⁄2 palca (1,27 cm).
2. Vložte hmoždinku a pripevnite výstuhu pomocou 1⁄4 palcovej skrutky.

Pre štuk:

1. Vyvŕtajte otvor s priemerom 5/16 palca (0,79 cm).
2. Vložte plastovú kotvu a pripevnite výstuhu pomocou skrutky s okrúhlou hlavou č. 14.

PROGRAMOVANIE ČASOVAČA

• Otočte ovládač do uvedených polôh alebo nastavení.
• Stlačením tlačidla so šípkou prepínate medzi stanicami 1 a 2 pre všetky programovania.

NASTAVIŤ HODINY

• Stlačením tlačidla + posuniete čas hodín dopredu (podržte tlačidlo pre rýchly posun).
• Stlačením tlačidla – posuniete čas hodín dozadu (podržte tlačidlo pre rýchly posun dozadu).

ČAS SPUSTENIA

• Stlačením tlačidla + posuniete čas spustenia dopredu (podržte tlačidlo pre rýchly posun).
• Stlačením tlačidla – posuniete čas spustenia dozadu (podržte tlačidlo pre rýchly posun dozadu).

AKO DLHO

Nastavte trvanie zavlažovania od 1 do 240 minút pomocou tlačidiel + a –.

AKO ČASTO

Nastavte frekvenciu zavlažovania každých 6 hodín, 12 hodín alebo od 1 do 7 dní pomocou tlačidiel + a –. 1 je každý deň, 2 je každý druhý deň atď. až do 7 dní.

AUTO

Časovač zavlažuje podľa naprogramovaného času, stanice, trvania a frekvencie.

ODLOŽENIE ZAVLAŽOVANIA

• Keď ste v režime AUTO, stlačte tlačidlo + na 24 hodín, 48 hodín alebo 72 hodín.
• Obrazovka bude blikať medzi hodinami a hodinami zostávajúcimi pred obnovením naprogramovaného cyklu.
• Ak chcete odstrániť odloženie zavlažovania, otočte ovládač do polohy OFF (vypnuté) a potom späť do polohy AUTO (automaticky).

AUTO MANUAL / RUČNÉ ZAVLAŽOVANIE

Ak chcete zavlažovať bez prerušenia nastaveného cyklu, stlačte tlačidlo [MANUAL] (manuálne) a potom pomocou tlačidiel + a – nastavte čas od 1 do 240 minút.

• Ak chcete odstrániť manuálne zavlažovanie (vypnúť), otočte ovládač do polohy OFF (vypnuté).
• Ak chcete obnoviť naprogramovaný cyklus, otočte ovládač späť do polohy AUTO (automaticky).

MANUÁLNY VÝSTUP

Manuálny port časovača umožňuje prístup ku kohútiku hadice bez prerušenia naprogramovaného cyklu digitálneho portu.

• Otvorte ventil v porte otočením páky proti smeru hodinových ručičiek do otvorenej polohy.
• Zatvorte ventil otočením páky do zatvorenej polohy.


RIEŠENIE PROBLÉMOV

Voda neprichádza v požadovanom čase

Skontrolujte, či:

• Hodiny sú nastavené na správny čas vrátane AM (dopoludnia) a PM (popoludní).
• Čas spustenia je nastavený na požadovaný čas vrátane AM (dopoludnia) a PM (popoludní).
• Je zapnuté odloženie zavlažovania.

Časovač nezavlažuje

Skontrolujte, či:

• Časovač je nastavený na AUTO (automaticky).
• Kohútik hadice je zapnutý.
• Batérie sú takmer vybité.
• Hodiny sú nastavené na správny čas vrátane AM (dopoludnia) a PM (popoludní).
• Je zapnuté odloženie zavlažovania.

Voda sa nevypne

Skontrolujte, či:

• Trvanie zavlažovania je nastavené na požadovaný čas.
• Časy spustenia začínajú po tom, čo predchádzajúci cyklus zavlažovania prešiel všetkými stanicami a nastavenými trvaniami.

PRODUKT OBSAHUJE

1. (1) 7 1/4 palcová výstuha
2. (1) Skrutka s okrúhlou hlavou č. 14
3. (1) 1/4 palcová skrutka
4. (1) Skrutka
5. (1) Poistná podložka
6. (1) Matica
7. (1) Hmoždinka (pre murivo)
8. (1) Plastová kotva (pre štuk)
9. (1) Držiak časovača

Ak očakávate mrazivé teploty, časovače by sa mali odstrániť z kohútika hadice, aby sa predišlo potenciálnemu poškodeniu mrazom.

Pracovný tlak vody:
Minimum: 25 psi
Maximum: 100 psi

Pracovná teplota:
Maximum: Neprekračujte 120 °F
Minimum: Chráňte pred zamrznutím

Len na vonkajšie použitie so studenou vodou.

Orbit® Irrigation Products, Inc.
North Salt Lake, UT 84054
1-800-488-6156
www.orbitonline.com

© 2011 Orbit Irrigation Products, Inc.
Všetky práva vyhradené. Všetky obchodné názvy sú registrované ochranné známky príslušných uvedených výrobcov.
