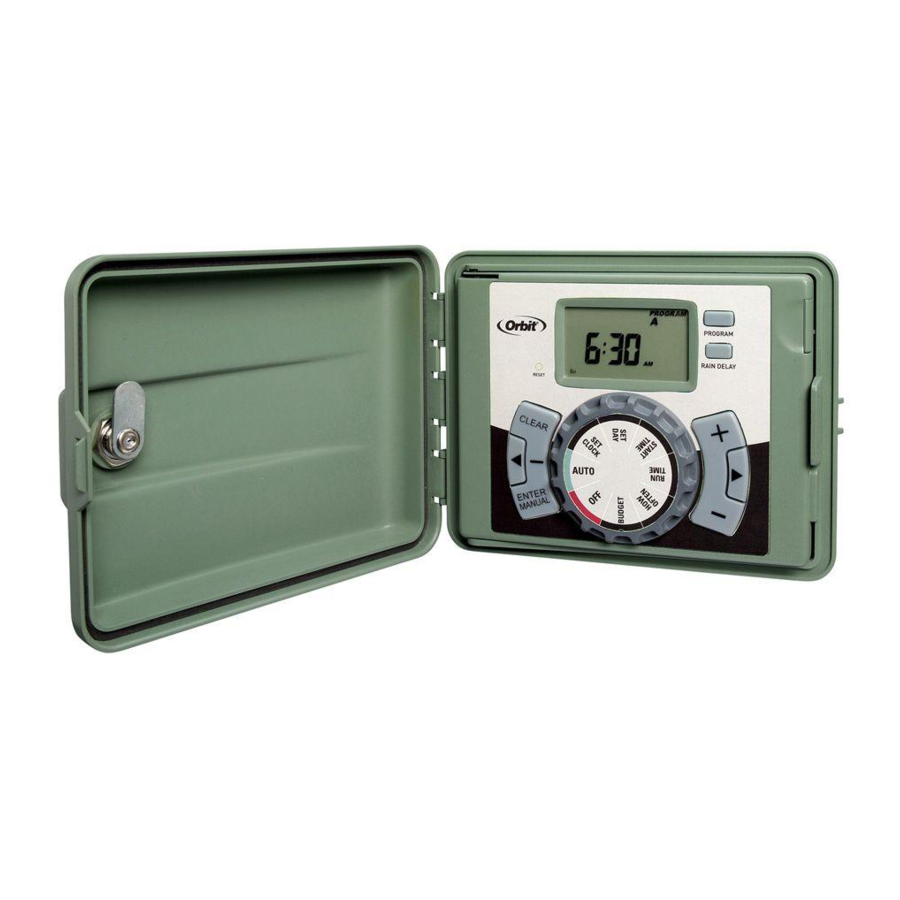

Orbit 57896-50 RJ - Greitos pradžios laikmačio vadovas

PASIRINKITE VIETĄ

REIKALINGI ĮRANKIAI:
Atsuktuvas Phillips Vielos nuėmikliai

Švari, sausa ir apsaugota nuo tiesioginių saulės spindulių
Palikite 9 colių tarpą durelėms atidaryti

Patikrinkite valstijos ir vietinius įstatymus. "Orbit" rekomenduoja naudoti licencijuotą elektros rangovą, kad atliktų laikmačio laidų montavimą lauke.

MONTUOKITE LAIKMATĮ

Naudokite pridedamą montavimo šabloną, kad pažymėtumėte varžtų vietas.

Pakabinkite laikmatį ant varžto naudodami rakto skylutę.

PRIJUNKITE PURKŠTUVŲ VOŽTUVUS PRIE LAIKMAČIO LAIDŲ

Prijunkite vieną iš dviejų laidų nuo kiekvieno vožtuvo prie bendro laido, vedančio į laikmatį (paprastai baltas).
Prijunkite kitą laidą nuo kiekvieno vožtuvo prie vieno iš spalvotų laidų, vedančių į laikmatį.

PRIJUNKITE VOŽTUVO LAIDĄ PRIE GNYBTO

Neprijunkite prie maitinimo šaltinio, kol neprijungsite vožtuvų prie laikmačio
Prijunkite tik vieną vožtuvą prie kiekvieno gnybto (stoties)

PRIJUNKITE PRIE ELEKTROS TINKLO

Lauko laidų montavimo instrukcijas rasite vadove

AKTYVUOKITE AKUMULIATORIŲ

Viena ličio CR2032 baterija (pridedama) reikalinga, kad programa būtų išsaugota atmintyje dingus elektrai. Rekomenduojama kasmet ją pakeisti.
Nuimkite plastikinę juostelę, kad įjungtumėte iš anksto įdėtą bateriją.


ĮSPĖJIMAS DĖL AKUMULIATORIAUS: Cheminio nudegimo pavojus. Saugokite baterijas nuo vaikų.
Šiame gaminyje yra ličio monetos formos baterija. Jei nauja arba naudota sagos/monetos formos baterija praryjama arba patenka į kūną, ji gali sukelti sunkius vidinius nudegimus ir mirtį vos per dvi valandas. Visada visiškai uždarykite baterijų skyrių. Jei baterijų skyrius neužsidaro saugiai, nustokite naudoti gaminį, išimkite bateriją ir laikykite ją atokiau nuo vaikų. Jei manote, kad baterija galėjo būti praryta arba įdėta į bet kurią kūno dalį, nedelsdami kreipkitės į gydytoją. Bateriją reikia tinkamai išmesti ir laikyti atokiau nuo vaikų. Net ir naudotos baterijos gali sukelti sužalojimus.

Mygtukų funkcijos

1. ENTER (įvesti) - Norėdami patvirtinti naują nustatymą
   MANUAL (rankinis) - Norėdami laistyti rankiniu būdu
2. CLEAR (išvalyti) - Norėdami išvalyti nustatymą
3. PROGRAM (programa) - norėdami perjungti programas - A, B ir C
4. ARROW (rodyklė) [ ] - Norėdami pereiti prie kito nustatymo / laistymo stoties arba pereiti prie kitų programų / nustatymų
5. ARROW (rodyklė) [ ] - Norėdami grįžti į ankstesnį nustatymą / laistymo stotį arba pereiti prie kitų programų / nustatymų
6. RAIN DELAY (atidėti dėl lietaus) - Norėdami sustabdyti veikimą 24–72 valandoms dėl lietaus ar kitų veiksnių
7. [ + ] - Norėdami padidinti skaitinį nustatymą
8. [ - ] - Norėdami sumažinti skaitinį nustatymą

Ratuko padėties funkcija

1. AUTO (automatinis) - Laistymo režimas
2. SET CLOCK (nustatyti laikrodį) - Nustatykite kalendorių ir laikrodžio laiką
3. SET DATE (nustatyti datą) - Metai, mėnuo ir diena
4. START TIME (pradžios laikas) - Nustatykite laiką, kada pradėti laistyti
5. RUN TIME (veikimo laikas) - Nustatykite kiekvienos stoties laistymo trukmę
6. HOW OFTEN (kaip dažnai) - Nustatykite laistymo dienų dažnumą
7. BUDGET (biudžetas) - Sureguliuokite bendrą laistymą procentais
8. OFF (išjungta) - Išjunkite visas stotis

PROGRAMUOKITE LAIKMATĮ

1. Nustatykite dabartinį laiką (pvz., Ramiojo vandenyno, kalnų standartinis)
   Pasukite ratuką, kad nustatytumėte laikrodį, įveskite dabartinį laiką (+/-)

2. Nustatykite datą
   • Pasukite ratuką į SET DATE (nustatyti datą), kad įvestumėte metus, mėnesį ir dieną.
   • Naudokite (+/-) mygtuką, kad pasirinktumėte metus.
   • Paspauskite [ENTER], kad pereitumėte prie mėnesio ir dienos.

3. Nustatykite pradžios laiką
   Laikas pradėti laistyti
   • Pasukite ratuką į START TIME (pradžios laikas) padėtį.
   • Įveskite vieną pradžios laiką naudodami (+/-) mygtuką.
   • Paspauskite [ENTER] mygtuką, kad išsaugotumėte.

     Pastaba: Papildomi pradžios laikai – Papildomus pradžios laikus galima įvesti, jei norite, kad purkštuvai laistytų tą pačią vietą kelis kartus per dieną.
4. Pasirinkite laistymo trukmę
   Nustatykite kiekvienai stočiai, tada paspauskite enter
   Pasukite ratuką į veikimo laiką, įveskite kiekvienos stoties laistymo trukmę (+/-) ([ENTER] arba [ARROW], kad pereitumėte tarp stočių).

5. Nustatykite laistymo dienas arba intervalą
   Pasukite ratuką į how often (kaip dažnai), kad pasirinktumėte laistymo dienas ([ARROWS], kad judėtumėte, ir [ENTER], kad pasirinktumėte).

   Norėdami laistyti nelyginėmis arba lyginėmis dienomis arba laistyti naudojant intervalus, atsisiųskite visą vadovą "Outdoor Swing Panel Timer" (adresu www.orbitonline.com), kad gautumėte instrukcijas.
6. Nustatykite automatinį režimą
   Pasukite ratuką į AUTO (automatinis) – jūs užprogramavote savo laikmatį!


PAPILDOMOS FUNKCIJOS

ATIDĖJIMAS DĖL LIETAUS

• Pasukite ratuką į AUTO (automatinis) ir paspauskite [RAIN DELAY] mygtuką.
• Paspauskite [+/-], kad pasirinktumėte 24, 48 arba 72 valandas.
• Paspauskite [ENTER], kad pradėtumėte.
• Paspauskite [CLEAR], kad atšauktumėte atidėjimą dėl lietaus.


LAISTYMAS RANKINIU BŪDU

Jūsų laikmatis turi galimybę leisti jums laistyti rankiniu būdu, netrikdant iš anksto nustatytos programos.

Norėdami paleisti visas stotis iš anksto užprogramuota trukme

• Pasukite ratuką į AUTO (automatinis).
• Paspauskite [MANUAL] (rankinis) mygtuką. Ekrane bus rodoma A B ir ALL (visos).
• Paspauskite [ENTER] (arba palaukite kelias sekundes), kad pradėtumėte laistyti rankiniu būdu. Visos stotys laistys nuosekliai savo užprogramuota trukme.

Norėdami paleisti konkrečią stotį nurodytą laiką

• Pasukite ratuką į AUTO (automatinis).
• Paspauskite [MANUAL] (rankinis) mygtuką.
• Spauskite [] mygtukus, kol pasirodys norimas stoties numeris.
• Paspauskite [+/–], kad įvestumėte norimą trukmę.
• Paspauskite [ENTER] (arba palaukite kelias sekundes), kad pradėtumėte laistyti rankiniu būdu. Norėdami sustabdyti laistymą rankiniu būdu, paspauskite [CLEAR].

Pastaba: Paspaudus [MANUAL] (rankinis) mygtuką, jei per 5 sekundes nepasirenkama, visos stotys ir programos pradės laistyti naudodamos užprogramuotus VEIKIMO LAIKUS. Jei VEIKIMO LAIKAI nenustatyti, nieko neįvyks ir ekrane vėl bus rodomas paros laikas.

ATSARGINĖ BATERIJA

Jūsų laikmačiui reikalinga CR2032 ličio baterija, kad išsaugotumėte programą dingus kintamosios srovės maitinimui.
Patarimas: Bateriją reikėtų keisti kasmet, kad neprarastumėte programavimo.

ĮSPĖJIMAS DĖL AKUMULIATORIAUS: Cheminio nudegimo pavojus. Saugokite baterijas nuo vaikų.
Šiame gaminyje yra ličio monetos formos baterija. Jei nauja arba naudota sagos/monetos formos baterija praryjama arba patenka į kūną, ji gali sukelti sunkius vidinius nudegimus ir mirtį vos per dvi valandas. Visada visiškai uždarykite baterijų skyrių. Jei baterijų skyrius neužsidaro saugiai, nustokite naudoti gaminį, išimkite bateriją ir laikykite ją atokiau nuo vaikų. Jei manote, kad baterija galėjo būti praryta arba įdėta į bet kurią kūno dalį, nedelsdami kreipkitės į gydytoją. Bateriją reikia tinkamai išmesti ir laikyti atokiau nuo vaikų. Net ir naudotos baterijos gali sukelti sužalojimus.
Pastaba: Viena baterija neveiks jūsų laistymo sistemos vožtuvų. Purkštuvų laikmačio transformatorius turi būti prijungtas prie kintamosios srovės įtampos šaltinio.

ATSIŲSKITE "ORBIT B-HYVE LITE" PROGRAMĖLĘ

Leiskite "Orbit B-hyve Lite" programėlei atspėti, kaip užprogramuoti purkštuvų laikmatį.
Atsisiųskite "Orbit B-hyve Lite" programėlę.
Atsisiuntę programėlę, ji padės jums susikurti paskyrą ir įvesti informaciją apie savo kraštovaizdį.

"B-HYVE LITE" PROGRAMĖLĖS FUNKCIJOS

Įspėjimai apie orą
Įspėjimų apie orą pranešimai jūsų išmaniajame įrenginyje siūlo, kada įjungti atidėjimo dėl lietaus funkciją arba pakoreguoti programavimą.

Programavimo rekomendacijos
Naudodama istorinius vietinius orų duomenis ir informaciją apie jūsų kraštovaizdį, "B-hyve Lite" programėlė pateiks mėnesines programavimo rekomendacijas, pritaikytas jūsų kiemui.

Vandens auditas
Atlikite savo vandens auditą – programėlės laistymo įrankis leidžia sutaupyti iki 50 % vandens – gaudyklių puodelių laistymo įrankis.

Taupykite vandenį ir pinigus
Remiantis istoriniais jūsų pašto kodo orų duomenimis, gausite rekomendacijų, kaip užprogramuoti laikmatį optimaliam laistymui visą sezoną, taupant vandenį ir pinigus.

Zonos tapatybė
Pavadinkite ir nufotografuokite kiekvieną savo laistymo zoną, kad būtų lengva atpažinti kiekvieną savo vandens zoną.

*Lengvai atnaujinkite į "B-hyve WiFi Sprinkler Timer" ir padarykite išmanųjį laistymą automatinį, suteikdami jums galimybę valdyti purkštuvų laikmatį iš bet kurios pasaulio vietos. "Orbit WiFi" laikmatis bendrauja su "B-hyve" debesimi ir automatiškai koreguoja jūsų purkštuvų programavimą visą laistymo sezoną. "B-hyve WiFi" laikmačiai yra sertifikuoti EPA WaterSense ir gali būti tinkami gauti nuolaidas jūsų vietovėje.
**Lengvai nustatomas logikos laikmatis nėra įgalintas "WiFi". "B-hyve Lite" programėlė siūlo programavimo nustatymus ir koregavimus, kuriuos galite įvesti rankiniu būdu, kad potencialiai pagerintumėte savo laistymo našumą.

PAGALBA

1-800-488-6156 arba 1-801-299-5555
www.orbitonline.com
Prieš grąžindami šį purkštuvų laikmatį į parduotuvę, susisiekite su "Orbit^®"
Techninės priežiūros tarnyba telefonu: 1-800-488-6156, 1-801-299-5555.

SĄRAŠAI

Purkštuvų laikmatis yra išbandytas pagal UL60730 standartą ir yra įtrauktas į ETL^® sąrašą.
Atitinkami tarptautiniai modeliai yra patvirtinti CSA^® ir CE^®.
Šis B klasės skaitmeninis aparatas atitinka Kanados ICES-003.
Atjungimas: 1Y tipas
Įvestis: 120 V, 60 Hz, 0,2 A; Išvestis: 26 V, 500 mA
Nominali impulsinė įtampa: 2500 V
Taršos laipsnis: 2
Šio valdiklio maitinimo laidą gali pakeisti tik gamintojas arba jo akredituotas aptarnavimo agentas.

PRANEŠIMAS

Šiame vadove pateikta informacija daugiausia skirta vartotojui, kuris nustatys laistymo grafiką ir įves tą grafiką į purkštuvų laikmatį. Šis gaminys skirtas naudoti kaip automatinis purkštuvų laikmatis, skirtas įjungti 24 VAC drėkinimo vožtuvus, kaip aprašyta šiame vadove.
