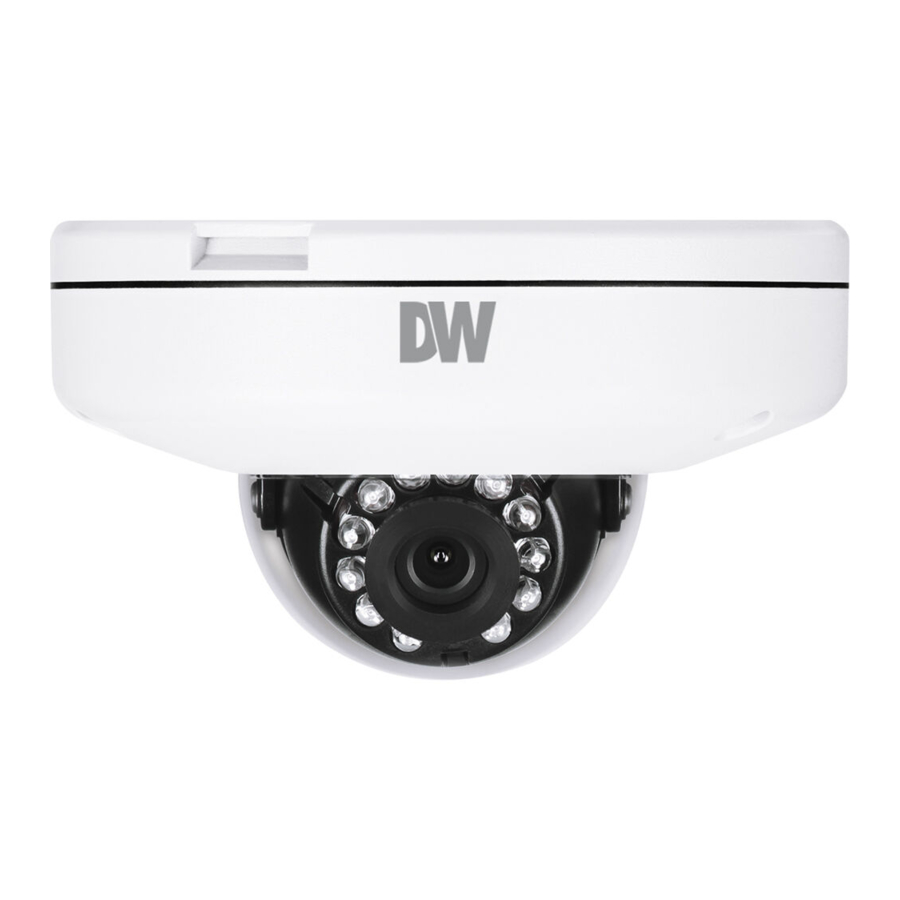

Краткое руководство по серии Digital Watchdog MEGApix

ЧТО В КОРОБКЕ

Руководство по быстрой настройке и установке		1 комплект
Монтажные шаблоны		1
Водонепроницаемая крышка и резиновые кольца (черные: ø0.15" (ø4 мм), белые: ø0.19" (ø5 мм))		1 комплект
Влагопоглотитель и руководство по установке (рекомендуется)		1 комплект
Болт и гайки, 2 шт.		1 комплект
Винты и пластиковые анкеры - 2 шт.		1 комплект
Звездообразный ключ (T-20)		1

Внимание: Этот документ предназначен для использования в качестве краткого справочника по первоначальной настройке. Пользователю рекомендуется прочитать полное руководство по эксплуатации для полной и правильной установки и использования.

ШАГ 1 – ПОДГОТОВКА К УСТАНОВКЕ КАМЕРЫ

1. Монтажная поверхность должна выдерживать пятикратный вес камеры.
2. Не допускайте защемления кабелей в неположенных местах, иначе крышка электролинии может быть повреждена. Это может привести к короткому замыканию или пожару.
3.
   Эти инструкции по обслуживанию предназначены только для квалифицированного обслуживающего персонала. Чтобы снизить риск поражения электрическим током, не выполняйте никаких действий по обслуживанию, кроме тех, которые содержатся в инструкциях по эксплуатации, если у вас нет соответствующей квалификации.
4.
   Существует риск взрыва, если батарея заменена неправильно, и ее следует заменять только на такую же батарею.
5. Использованные батареи необходимо утилизировать в соответствии с местными правилами или инструкциями производителя батарей. Утилизация батарей в огне или в горячей духовке, а также механическое раздавливание и разрезание может привести к взрыву.
6. Оставление батареи в условиях очень высокой температуры или низкого давления воздуха может привести к взрыву или утечке легковоспламеняющихся жидкостей или газов.
7. Этот продукт должен питаться от блока питания, внесенного в список UL, с маркировкой "Class 2" или "LPS" или "PS2" и номинальным напряжением 12 В пост. тока, 0,49 А (серии DWC-MPF5Wi и DWC-MF5Wi) и 0,33 А (серии DWC-MF2Wi и DWC-MPF2Wi) мин.
8. Проводной LAN-концентратор, обеспечивающий питание через Ethernet (PoE) в соответствии с IEEE 802-3af, должен быть устройством, внесенным в список UL, с выходными данными, оцененными как источник ограниченной мощности, как определено в UL60950-1, или PS2, как определено в UL62368-1.
9. Устройство предназначено для установки в сетевой среде 0, как определено в IEC TR 62102. Таким образом, соответствующая проводка Ethernet должна быть ограничена пределами здания.
10. Для процесса установки снимите купольную крышку с модуля камеры, ослабив три (3) винта на куполе. Используйте гаечный ключ, поставляемый с камерой.
11. Установите пакет влагопоглотителя в основание объектива камеры.
    • Извлеките влагопоглотитель из упаковки.
    • Разрежьте карточку и папку по пунктирной линии.


    • Поместите влагопоглотитель вокруг модуля объектива камеры.
12. Снимите защитную пленку между куполом и модулем камеры.
    ПРИМЕЧАНИЕ: Камера будет генерировать достаточно тепла для высушивания влаги во время работы. В большинстве случаев ей не потребуется влагопоглотитель дольше первого дня. В случаях, когда камера может столкнуться с проблемой влажности, пользователи должны держать влагопоглотитель в камере. Влагопоглотитель имеет приблизительный 6-месячный жизненный цикл, варьирующийся в зависимости от окружающей среды.

    Настоятельно рекомендуется устанавливать влагопоглотитель при установке камеры. Влагопоглотитель предотвращает попадание влаги внутрь корпуса камеры, что может вызвать проблемы с качеством изображения и повредить камеру.
13. Снимите кольцо Poron перед тем, как вернуть купол на камеру. При повторном присоединении купола совместите линию на куполе с линией на основании камеры.
14. Используя лист монтажного шаблона или саму камеру, отметьте и просверлите необходимые отверстия в стене или потолке.

ШАГ 2 – ПОДКЛЮЧЕНИЕ ПИТАНИЯ К КАМЕРЕ

Пропустите провода и выполните все необходимые соединения.

1. Если вы используете коммутатор PoE, подключите камеру с помощью кабеля Ethernet как для передачи данных, так и для питания.
2. Если вы используете коммутатор без PoE, подключите камеру к коммутатору с помощью кабеля Ethernet для передачи данных и используйте адаптер питания для питания камеры.

ШАГ 3 – УСТАНОВКА КАМЕРЫ

1. Прикрепите основной корпус к монтажному кронштейну или монтажной поверхности, затянув стопорный винт.
2. Для мягких монтажных поверхностей используйте прилагаемую металлическую монтажную пластину. Закрепите монтажную пластину на монтажной поверхности с помощью прилагаемых винтов. Затем прижмите нижний корпус к монтажной пластине. Три рамки на корпусе выровняются и защелкнутся на пластине.
3. Водонепроницаемый колпачок поставляется с двумя резиновыми кольцами разного диаметра. Черное резиновое кольцо имеет внутренний диаметр ø0,15" (ø4 мм). Белое резиновое кольцо имеет внутренний диаметр ø0,19" (ø5 мм). При использовании водонепроницаемого колпачка используйте резиновое кольцо, наиболее подходящее для диаметра вашего сетевого кабеля.

   1. Пропустите LAN-кабель через водонепроницаемый колпачок, прокладку и a резиновое кольцо.
   2. Подключите LAN-кабель к сетевому порту камеры b.
   3. c будет прикреплен к b поворотом на ¼ оборота против часовой стрелки.
   4. Плотно навинтите и закрутите d к c.
      ПРИМЕЧАНИЕ: Чтобы обеспечить герметичность, убедитесь, что уплотнительное кольцо находится между a и b. В экстремальных условиях рекомендуется использовать герметик для наружных работ.
      ПРИМЕЧАНИЕ: Для кабелей толщиной от ø4,5 мм до ø5,5 мм следует использовать черное резиновое кольцо. Для кабелей толщиной более ø5,5 мм следует использовать белое резиновое кольцо.
4. После завершения установки отрегулируйте наклон, панорамирование и вращение камеры по мере необходимости. Максимальные углы камер:
   Панорамирование: 0° ~ 360°, Наклон: 0° ~ 70°, Вращение: 0° ~ 360°
5. Соберите купольную крышку над корпусом камеры и отсоедините защитную пленку от купольного пузыря.

Сброс настроек камеры: Чтобы сбросить настройки камеры, используйте кончик скрепки или карандаш и нажмите кнопку сброса. Нажатие кнопки в течение пяти (5) секунд инициирует полный сброс всех настроек камеры, включая сетевые настройки.

Установка с использованием монтажного болта и винтов:

1. Используя монтажный шаблон, отметьте и просверлите отверстия на монтажной поверхности.
2. Закрепите два длинных монтажных винта на основании камеры.
3. Пропустите провода через монтажный кронштейн и выполните все необходимые соединения.
4. Прикрепите камеру к монтажной поверхности с помощью 2 монтажных гаек. Вращайте фиксирующие диски над винтами до тех пор, пока камера не будет плотно прижата к монтажной поверхности.


ШАГ 4 – ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ (серии DWC-MPF5Wi и DWC-MF5Wi)

ШАГ 5 – УПРАВЛЕНИЕ SD-КАРТОЙ

1. Чтобы установить SD-карту камеры, найдите слот для SD-карты на задней панели модуля камеры.
2. Вставьте SD-карту класса 10 в слот для SD-карты, нажав на слот для SD-карты.
3. Чтобы извлечь SD-карту, нажмите на карту внутрь, чтобы освободить ее из слота для карты.


ШАГ 6 – DW^® IP FINDER™

Используйте программное обеспечение DW^® IP Finder™ для сканирования сети и обнаружения всех камер MEGApix^®, настройки сетевых параметров камеры или доступа к веб-клиенту камеры.

Настройка сети

1. Чтобы установить DW IP Finder, перейдите по адресу: http://www.digital-watchdog.com
2. Введите "DW IP Finder" в поле поиска в верхней части страницы.
3. Перейдите на вкладку "Software" ("Программное обеспечение") на странице DW IP Finder, чтобы загрузить установочный файл.
4. Следуйте инструкциям по установке, чтобы установить DW IP Finder. Откройте DW IP Finder и нажмите "Scan Devices" ("Сканировать устройства"). Он просканирует выбранную сеть на наличие всех поддерживаемых устройств и перечислит результаты в таблице. Во время сканирования логотип DW^® станет серым.
5. При первом подключении к камере необходимо установить пароль. Чтобы установить пароль для камеры:
   1. Установите флажок рядом с камерой в результатах поиска IP Finder. Вы можете выбрать несколько камер.
   2. Нажмите "Bulk Password Assign" ("Назначить пароль для нескольких") слева.
   3. Введите admin/admin для текущего имени пользователя и пароля. Введите новое имя пользователя и пароль справа.
      Пароли должны содержать не менее 8 символов, содержащих не менее 4 комбинаций прописных букв, строчных букв, цифр и специальных символов. Пароли не могут содержать идентификатор пользователя.
   4. Нажмите "change" ("изменить"), чтобы применить все изменения.

6. Выберите камеру из списка, дважды щелкнув изображение камеры или нажав кнопку "Click" ("Щелкнуть") в столбце IP Conf. Во всплывающем окне будут показаны текущие сетевые настройки камеры, что позволит пользователям с правами администратора настроить параметры по мере необходимости.
7. Чтобы получить доступ к веб-странице камеры, нажмите "View Camera Website" ("Просмотреть веб-сайт камеры") в окне IP Config.
8. Чтобы сохранить изменения, внесенные в настройки камеры, введите имя пользователя и пароль учетной записи администратора камеры и нажмите "Apply" ("Применить").


Выберите DHCP, чтобы камера автоматически получала свой IP-адрес от DHCP-сервера.

Выберите "Static" ("Статический"), чтобы вручную ввести IP-адрес камеры, маску подсети (Sub)Netmask, шлюз (Gateway) и информацию DNS.

IP-адрес камеры должен быть установлен как статический при подключении к Spectrum^® IPVMS.
Свяжитесь с сетевым администратором для получения дополнительной информации.

Информация TCP/IP по умолчанию: DHCP.

Переадресация портов должна быть настроена в маршрутизаторе вашей сети для доступа к камере из внешней сети.

ШАГ 6 – ВЕБ-ПРОСМОТРЩИК

ПРИМЕЧАНИЕ: Для настройки IVA рекомендуется использовать браузер Chrome.

После того, как сетевые настройки камеры будут правильно настроены, вы можете получить доступ к веб-просмотрщику камеры с помощью DW IP Finder.

Чтобы открыть веб-просмотрщик камеры:

1. Найдите камеру с помощью DW IP Finder.
2. Дважды щелкните вид камеры в таблице результатов.
3. Нажмите "View Camera Website" ("Просмотреть веб-сайт камеры"). Веб-просмотрщик камеры откроется в вашем веб-браузере по умолчанию.
4. Введите имя пользователя и пароль камеры, которые вы настроили в DW IP Finder. Если вы не настроили новое имя пользователя и пароль через DW IP Finder, вы не сможете просматривать видео с камеры. Сообщение предложит вам установить новый пароль для камеры для просмотра видео.

5. При первом доступе к камере установите проигрыватель VLC для веб-файлов, чтобы просматривать видео с камеры.

ПРИМЕЧАНИЕ: Необходимо установить 32-разрядную версию проигрывателя VLC. Если вы используете 64-разрядную систему, удалите предыдущую 64-разрядную версию и переустановите, используя 32-разрядную версию.

ПРИМЕЧАНИЕ: Некоторые пункты меню могут быть недоступны в зависимости от модели камеры. См. полное руководство для получения дополнительной информации.

Copyright © Digital Watchdog. Все права защищены. Ред.: 03/22

Технические характеристики и цены могут быть изменены без предварительного уведомления.

Тел.: +1 (866) 446-3595 / (813) 888-9555

digital-watchdog.com

Часы работы службы технической поддержки: с 9:00 до 20:00 по восточному времени, с понедельника по пятницу
