Mwongozo wa Haraka wa Mfululizo wa Digital Watchdog MEGApix

KUNA NINI NDANI YA KISANDUKU

Mwongozo wa Usanidi na Ufungaji wa Haraka		seti 1
Violezo vya Kupachika		1
Kifuniko Kisichopitisha Maji na Pete za Mpira (Nyeusi: ø0.15" (ø4mm), Nyeupe: ø0.19" (ø5mm))		seti 1
Kifyonza unyevu na mwongozo wa usakinishaji (unapendekezwa)		seti 1
Bolti na Kokwa vipande 2		seti 1
Skurubu na Nanga za Plastiki - vipande 2		seti 1
Bisibisi ya Nyota (T-20)		1

Tahadhari: Hati hii imekusudiwa kutumika kama marejeleo ya haraka kwa usanidi wa awali. Inapendekezwa kwamba mtumiaji asome mwongozo mzima wa maagizo kwa usakinishaji na matumizi kamili na sahihi.

HATUA YA 1 – KUANDAA KUPACHIKA KAMERA

1. Sehemu ya kupachika lazima iweze kuhimili uzito wa kamera mara tano.
2. Usiruhusu nyaya kukwama katika maeneo yasiyofaa au kifuniko cha laini ya umeme kinaweza kuharibika. Hii inaweza kusababisha mzunguko mfupi au moto.
3.
   Maagizo haya ya kuhudumia ni ya matumizi na wafanyikazi wa huduma waliohitimu pekee. Ili kupunguza hatari ya mshtuko wa umeme usifanye huduma yoyote isipokuwa ile iliyo katika maagizo ya uendeshaji isipokuwa umehitimu kufanya hivyo.
4.
   Kuna hatari ya mlipuko ikiwa betri itabadilishwa vibaya na inapaswa kubadilishwa tu na betri sawa.
5. Betri zilizotumika lazima zitupwe kulingana na kanuni za eneo au maagizo ya mtengenezaji wa betri. Kutupa betri kwenye moto au kwenye oveni ya moto, au kuziponda na kuzikata kiufundi kunaweza kusababisha mlipuko.
6. Kuziacha betri katika mazingira ya joto la juu sana au shinikizo la chini la hewa kunaweza kusababisha mlipuko au kuvuja kwa vimiminika au gesi zinazoweza kuwaka.
7. Bidhaa hii imekusudiwa kutolewa na Kitengo cha Ugavi wa Nguvu kilichoorodheshwa na UL kilichoandikwa "Class 2" au "LPS" au "PS2" na iliyokadiriwa 12 Vdc, 0.49A (mfululizo wa DWC-MPF5Wi na DWC-MF5Wi) na 0.33A (mfululizo wa DWC-MF2Wi na DWC-MPF2Wi) kiwango cha chini.
8. Kitovu cha LAN chenye waya kinachotoa nguvu kupitia Ethaneti (PoE) kulingana na IEEE 802-3af kitakuwa kifaa kilichoorodheshwa na UL na pato lake likitathminiwa kama Chanzo cha Nguvu Kidogo kama ilivyoelezwa katika UL60950-1 au PS2 kama ilivyoelezwa katika UL62368-1.
9. Kitengo kimekusudiwa kusakinishwa katika Mazingira ya Mtandao 0 kama ilivyoelezwa katika IEC TR 62102. Kwa hivyo, wiring ya Ethaneti inayohusiana itakuwa mdogo kwa ndani ya jengo.
10. Kwa mchakato wa usakinishaji, ondoa kifuniko cha kuba kutoka kwa moduli ya kamera kwa kulegeza skurubu tatu (3) kwenye kuba. Tumia wrench iliyotolewa na kamera.
11. Sakinisha pakiti ya unyevu kwenye msingi wa lenzi ya kamera.
    • Ondoa kifyonza unyevu kutoka kwenye kifungashio.
    • Kata kadi na folda kando ya mstari uliokatwa.


    • Weka kifyonza unyevu kuzunguka moduli ya lenzi ya kamera.
12. Ondoa filamu ya kinga kati ya kuba na moduli ya kamera.
    KUMBUKA: Kamera itazalisha joto la kutosha kukausha unyevu wakati wa operesheni. Katika hali nyingi haitahitaji kifyonza unyevu kwa zaidi ya siku ya kwanza. Katika hali ambapo kamera inaweza kupata tatizo la unyevu, watumiaji lazima waweke kifyonza unyevu kwenye kamera. Kifyonza unyevu kina mzunguko wa maisha wa takriban miezi 6, ambayo hutofautiana kulingana na mazingira.

    Inapendekezwa sana kwamba usakinishe kifyonza unyevu wakati wa kupachika kamera. Kifyonza unyevu huzuia unyevu kunaswa ndani ya nyumba ya kamera, ambayo inaweza kusababisha matatizo ya utendaji wa picha na kuharibu kamera.
13. Ondoa Pete ya Poron kabla ya kuweka kuba nyuma kwenye kamera. Unapoambatisha kuba nyuma, panga mstari kwenye kuba na ule kwenye msingi wa kamera.
14. Kwa kutumia karatasi ya kiolezo cha kupachika au kamera yenyewe, alama na uchimbe mashimo muhimu kwenye ukuta au dari.

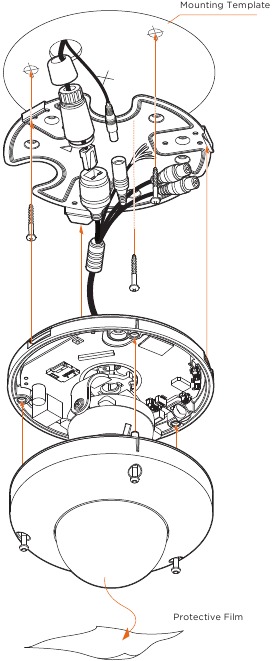

HATUA YA 2 – KUWASHA KAMERA

Pitisha waya na ufanye miunganisho yote muhimu.

1. Ikiwa unatumia swichi ya PoE, unganisha kamera kwa kutumia kebo ya Ethaneti kwa data na nguvu.
2. Ikiwa unatumia swichi isiyo ya PoE, unganisha kamera kwenye swichi kwa kutumia kebo ya Ethaneti kwa usambazaji wa data na utumie adapta ya nguvu kuwasha kamera.

HATUA YA 3 – KUSAKINISHA KAMERA

1. Ambatisha mwili mkuu kwenye bracket ya kupachika au sehemu ya kupachika kwa kukaza skurubu ya kufunga.
2. Kwa sehemu laini za usakinishaji, tumia bamba la chuma lililojumuishwa. Rekebisha bamba la kupachika kwenye sehemu ya kupachika kwa kutumia skurubu zilizojumuishwa. Kisha, bonyeza kipochi cha chini kwenye bamba la kupachika. Bezel tatu kwenye kipochi zitapanga na kufunga kwenye bamba.
3. Seti ya kifuniko kisichopitisha maji huja na pete mbili za mpira zenye kipenyo tofauti. Pete nyeusi ya mpira ina kipenyo cha ndani cha ø0.15" (ø4mm). Pete nyeupe ya mpira ina kipenyo cha ndani cha ø0.19" (ø5mm). Unapotumia kifuniko kisichopitisha maji, tumia pete ya mpira inayofaa zaidi kwa kipenyo cha kebo yako ya mtandao.

   1. Pitisha kebo ya LAN kupitia kifuniko kisichopitisha maji, gasket na pete ya mpira a.
   2. Unganisha kebo ya LAN kwenye bandari ya mtandao ya kamera b.
   3. c itaunganishwa na b kwa ¼ ya zamu kinyume cha saa.
   4. Funga na pindua d kwa nguvu hadi c.
      KUMBUKA: Ili kuhakikisha muhuri wa unyevu, hakikisha o-pete iko mahali pake kati ya a na b. Katika mazingira magumu matumizi ya sealer iliyokadiriwa ya nje inapendekezwa.
      KUMBUKA: Kebo zenye unene wa ø4.5mm hadi ø5.5mm zinapaswa kutumia pete nyeusi ya mpira. Kebo zenye unene zaidi ya ø5.5mm zinapaswa kutumia pete nyeupe ya mpira.
4. Ufungaji ukikamilika, rekebisha mwelekeo, upanuzi na mzunguko wa kamera inavyohitajika. Pembe za juu zaidi za kamera ni:
   Pan: 0° ~ 360°, Tilt: 0° ~ 70°, Mzunguko: 0° ~ 360°
5. Kusanya kifuniko cha kuba juu ya mwili wa kamera na uondoe filamu ya kulinda kutoka kwa kiputo cha kuba.

Kuweka upya kamera: Ili kuweka upya kamera, tumia ncha ya klipu ya karatasi au penseli na ubonyeze kitufe cha kuweka upya. Kubonyeza kitufe kwa sekunde tano (5) kutaanza uwekaji upya wa mipangilio yote ya kamera, pamoja na mipangilio ya mtandao.

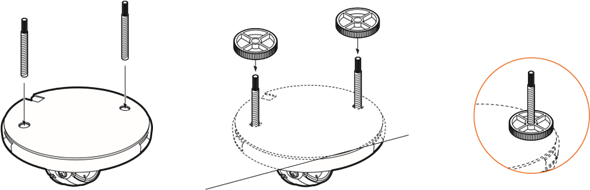

Ufungaji kwa kutumia Bolti ya Kupachika na Skurubu:

1. Kwa kutumia kiolezo cha kupachika, alama na uchimbe mashimo kwenye sehemu ya kupachika.
2. Salama skurubu mbili ndefu za kupachika kwenye msingi wa kamera.
3. Pitisha waya kupitia bracket ya kupachika na ufanye miunganisho yote muhimu.
4. Pachika kamera kwenye sehemu ya kupachika kwa kutumia kokwa 2 za kupachika. Zungusha diski za kufunga juu ya skurubu hadi kamera ishikiliwe kwa nguvu kutoka kwa sehemu ya kupachika.

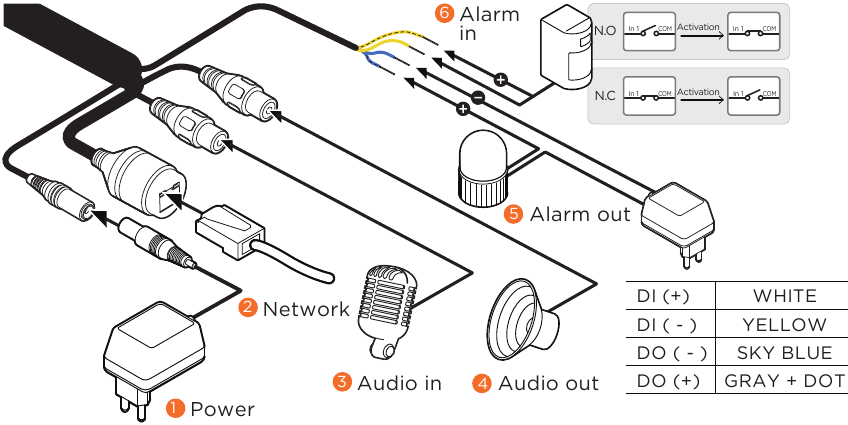

HATUA YA 4 – KUWEKA NYAYA (mfululizo wa DWC-MPF5Wi na DWC-MF5Wi)

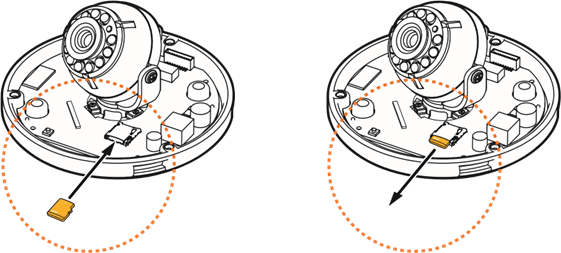

HATUA YA 5 – KUSIMAMIA KADI YA SD

1. Ili kusakinisha Kadi ya SD ya kamera, tafuta nafasi ya kadi ya SD nyuma ya moduli ya kamera.
2. Ingiza kadi ya SD ya darasa la 10 kwenye nafasi ya kadi ya SD kwa kubonyeza nafasi ya kadi ya SD.
3. Ili kuondoa Kadi ya SD, bonyeza kadi ndani ili kuitoa kutoka kwenye nafasi ya kadi.


HATUA YA 6 – DW^® IP FINDER™

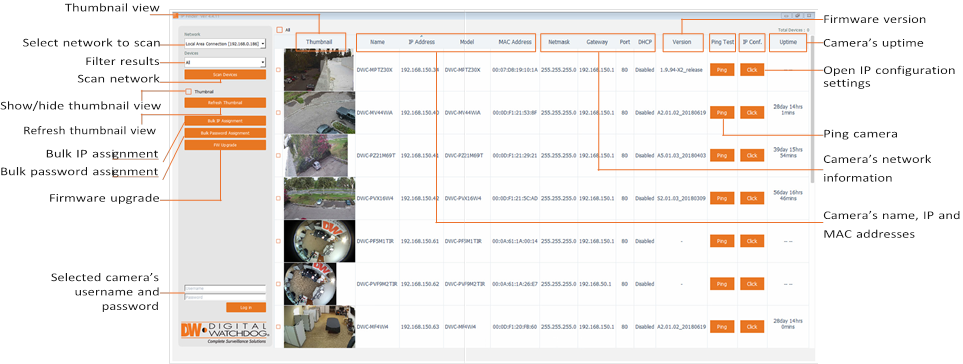

Tumia programu ya DW^® IP Finder™ kuchanganua mtandao na kugundua kamera zote za MEGApix^®, weka mipangilio ya mtandao ya kamera au ufikie mteja wa wavuti wa kamera.

Usanidi wa Mtandao

1. Ili kusakinisha DW IP Finder, nenda kwa: http://www.digital-watchdog.com
2. Ingiza "DW IP Finder" kwenye kisanduku cha utafutaji juu ya ukurasa.
3. Nenda kwenye kichupo cha "Software" kwenye ukurasa wa DW IP Finder ili kupakua faili ya usakinishaji.
4. Fuata usakinishaji ili kusakinisha DW IP Finder. Fungua DW IP Finder na ubofye 'Scan Devices' (changanua vifaa). Itachanganua mtandao uliochaguliwa kwa vifaa vyote vinavyotumika na kuorodhesha matokeo kwenye jedwali. Wakati wa uchanganuzi, nembo ya DW^® itageuka kuwa kijivu.
5. Unapounganisha kwenye kamera kwa mara ya kwanza, nenosiri lazima liwekwe. Ili kusanidi nenosiri la kamera yako:
   1. Weka tiki kwenye kisanduku karibu na kamera katika matokeo ya utafutaji ya IP Finder. Unaweza kuchagua kamera nyingi.
   2. Bofya "Bulk Password Assign" (kugawa nenosiri kwa wingi) upande wa kushoto.
   3. Ingiza admin/admin kwa jina la mtumiaji na nenosiri la sasa. Ingiza jina jipya la mtumiaji na nenosiri upande wa kulia.
      Manenosiri lazima yawe na angalau herufi 8 na mchanganyiko angalau 4 wa herufi kubwa, herufi ndogo, nambari na herufi maalum. Manenosiri hayawezi kuwa na kitambulisho cha mtumiaji.
   4. Bofya "change" (badilisha) ili kutumia mabadiliko yote.

6. Chagua kamera kutoka kwenye orodha kwa kubofya mara mbili kwenye picha ya kamera au kwa kubofya kitufe cha 'Click' (bofya) chini ya safu ya IP Conf. Dirisha ibukizi litaonyesha mipangilio ya mtandao ya sasa ya kamera, kuruhusu watumiaji wa admin kurekebisha mipangilio inavyohitajika.
7. Ili kufikia ukurasa wa wavuti wa kamera, bofya 'View Camera Website' (tazama tovuti ya kamera) kutoka kwenye dirisha la IP Config.
8. Ili kuhifadhi mabadiliko yaliyofanywa kwa mipangilio ya kamera, ingiza jina la mtumiaji na nenosiri la akaunti ya admin ya kamera na ubofye 'Apply' (tumia).


Chagua DHCP ili kuruhusu kamera kupokea anwani yake ya IP kiotomatiki kutoka kwa seva ya DHCP.

Chagua "Static" (tuli) ili kuingiza mwenyewe anwani ya IP ya kamera, (Sub)Netmask, Gateway na taarifa za DNS.

IP ya kamera lazima iwekwe kuwa tuli ikiwa inaunganishwa na Spectrum^® IPVMS.
Wasiliana na msimamizi wako wa mtandao kwa maelezo zaidi.

Taarifa za msingi za TCP/IP: DHCP.

Usambazaji wa bandari lazima uwekwe kwenye router ya mtandao wako ili kufikia kamera kutoka kwa mtandao wa nje.

HATUA YA 6 – KIONYESHAJI WAVUTI

KUMBUKA: Kivinjari cha Chrome kinapendekezwa kwa usanidi wa IVA.

Mara tu mipangilio ya mtandao ya kamera imewekwa vizuri, unaweza kufikia kionyeshaji wavuti cha kamera kwa kutumia DW IP Finder.

Ili kufungua kionyeshaji wavuti cha kamera:

1. Tafuta kamera kwa kutumia DW IP Finder.
2. Bofya mara mbili kwenye mwonekano wa kamera kwenye jedwali la matokeo.
3. Bonyeza 'View Camera Website' (tazama tovuti ya kamera). Kionyeshaji wavuti cha kamera kitafunguliwa kwenye kivinjari chako cha wavuti chaguo-msingi.

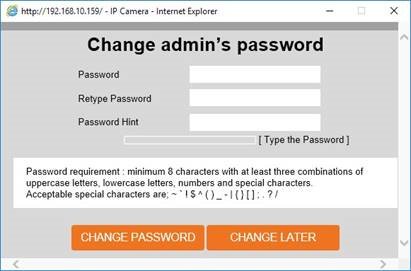

4. Ingiza jina la mtumiaji na nenosiri la kamera uliloweka kwenye DW IP Finder. Ikiwa haukuweka jina jipya la mtumiaji na nenosiri kupitia DW IP Finder, hutaweza kutazama video kutoka kwa kamera. Ujumbe utakuongoza kusanidi nenosiri jipya la kamera ili kutazama video.

5. Unapofikia kamera kwa mara ya kwanza, sakinisha kicheza VLC kwa faili za wavuti ili kutazama video kutoka kwa kamera.

KUMBUKA: Toleo la biti 32 la kicheza VLC lazima lisakinishwe. Ikiwa unatumia mfumo wa biti 64, ondoa toleo la awali la biti 64 na usakinishe tena kwa kutumia toleo la biti 32.

KUMBUKA: Baadhi ya chaguo za menyu zinaweza zisipatikane kulingana na muundo wa kamera. Tazama mwongozo kamili kwa maelezo zaidi.

Hakimiliki © Digital Watchdog. Haki zote zimehifadhiwa. Toleo: 03/22

Vipimo na bei zinaweza kubadilika bila taarifa.

Simu: +1 (866) 446-3595 / (813) 888-9555

digital-watchdog.com

Saa za Usaidizi wa Kiufundi: 9:00 AM – 8:00 PM EST, Jumatatu hadi Ijumaa
