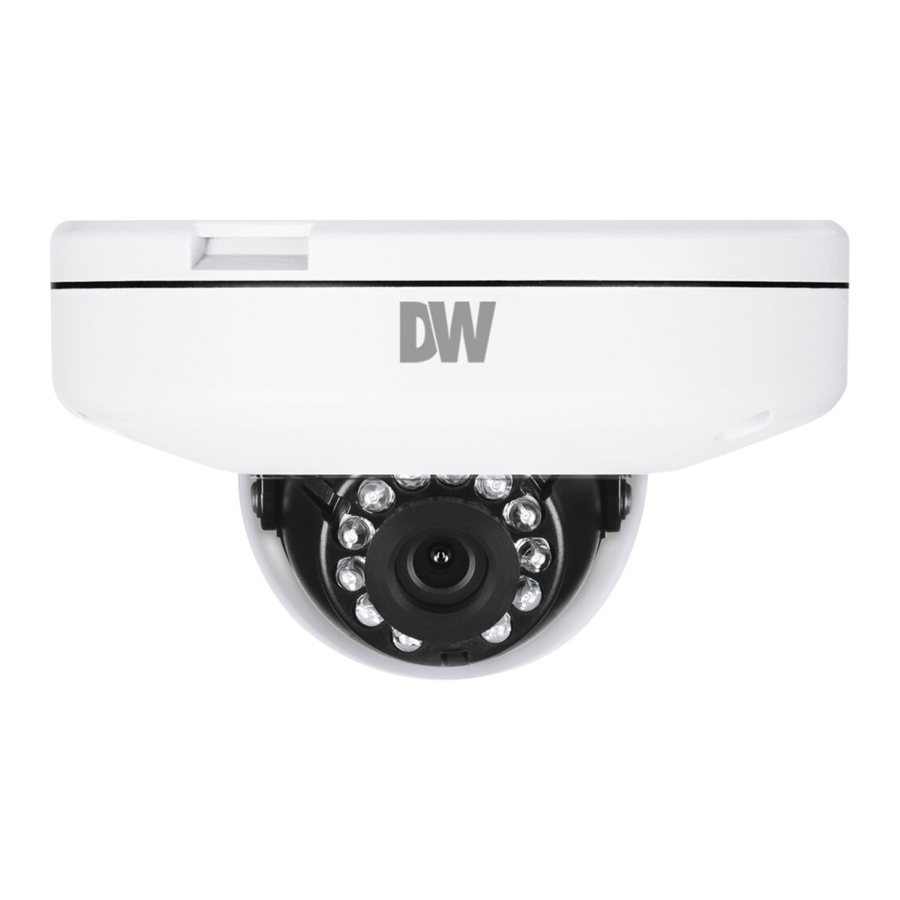

Ghid de pornire rapidă pentru seria MEGApix de la Digital Watchdog

CE SE AFLĂ ÎN CUTIE

Ghid de configurare și instalare rapidă		1 set
Șabloane de montare		1
Capac impermeabil și inele de cauciuc (Negru: ø0.15" (ø4mm), Alb: ø0.19" (ø5mm))		1 set
Absorbant de umiditate și ghid de instalare (recomandat)		1 set
Șurub și piulițe 2 buc.		1 set
Șuruburi și ancore de plastic - 2 buc.		1 set
Cheie stea (T-20)		1

Atenție: Acest document este destinat să servească drept referință rapidă pentru configurarea inițială. Se recomandă ca utilizatorul să citească întregul manual de instrucțiuni pentru o instalare și utilizare completă și corectă.

PASUL 1 – PREGĂTIREA PENTRU MONTAREA CAMEREI

1. Suprafața de montare trebuie să reziste de cinci ori greutatea camerei.
2. Nu lăsați cablurile să se prindă în locuri necorespunzătoare sau capacul liniei electrice se poate deteriora. Acest lucru poate provoca un scurtcircuit sau un incendiu.
3.
   Aceste instrucțiuni de service sunt destinate utilizării numai de către personalul de service calificat. Pentru a reduce riscul de electrocutare, nu efectuați nicio operațiune de service, alta decât cea conținută în instrucțiunile de utilizare, decât dacă sunteți calificat să faceți acest lucru.
4.
   Există riscul de explozie dacă bateria este înlocuită incorect și trebuie înlocuită numai cu aceeași baterie.
5. Bateriile uzate trebuie aruncate în conformitate cu reglementările locale sau cu instrucțiunile producătorului bateriei. Aruncarea bateriilor în foc sau într-un cuptor fierbinte sau zdrobirea și tăierea mecanică a acestora pot provoca o explozie.
6. Lăsarea bateriei în medii cu temperatură foarte ridicată sau cu presiune scăzută a aerului poate duce la o explozie sau la scurgerea de lichide sau gaze inflamabile.
7. Acest produs este destinat să fie alimentat de o unitate de alimentare listată UL, marcată "Clasa 2" sau "LPS" sau "PS2" și evaluată la 12 Vcc, 0,49A (seriile DWC-MPF5Wi și DWC-MF5Wi) și 0,33A (seriile DWC-MF2Wi și DWC-MPF2Wi) min.
8. Hub-ul LAN cu fir care furnizează energie prin Ethernet (PoE) în conformitate cu IEEE 802-3af trebuie să fie un dispozitiv listat UL cu ieșirea evaluată ca o sursă de alimentare limitată, așa cum este definit în UL60950-1 sau PS2, așa cum este definit în UL62368-1.
9. Unitatea este destinată instalării într-un mediu de rețea 0, așa cum este definit în IEC TR 62102. Ca atare, cablajul Ethernet asociat trebuie să fie limitat la interiorul clădirii.
10. Pentru procesul de instalare, scoateți capacul cupolei de pe modulul camerei, slăbind cele trei (3) șuruburi de pe cupolă. Utilizați cheia furnizată împreună cu camera.
11. Instalați pachetul de absorbție a umidității în baza lentilei camerei.
    • Scoateți absorbantul de umiditate din ambalaj.
    • Tăiați cardul și folderul de-a lungul liniei punctate.


    • Așezați absorbantul de umiditate în jurul modulului obiectiv al camerei.
12. Îndepărtați folia de protecție dintre cupolă și modulul camerei.
    NOTĂ: Camera va genera suficientă căldură pentru a usca umezeala în timpul funcționării. În majoritatea cazurilor, nu va avea nevoie de absorbantul de umiditate mai mult de prima zi. În cazurile în care camera poate avea o problemă cu umiditatea, utilizatorii trebuie să păstreze absorbantul de umiditate în cameră. Absorbantul de umiditate are un ciclu de viață de aproximativ 6 luni, variind în funcție de mediu.

    Se recomandă insistent să instalați absorbantul de umiditate atunci când montați camera. Absorbantul de umiditate împiedică captarea umezelii în interiorul carcasei camerei, ceea ce poate cauza probleme de performanță a imaginii și poate deteriora camera.
13. Îndepărtați inelul Poron înainte de a pune cupola înapoi pe cameră. Când atașați cupola înapoi, aliniați linia de pe cupolă cu cea de pe baza camerei.
14. Folosind foaia șablonului de montare sau camera însăși, marcați și găuriți găurile necesare în perete sau tavan.

PASUL 2 – ALIMENTAREA CAMEREI

Treceți firele prin și faceți toate conexiunile necesare.

1. Dacă utilizați un switch PoE, conectați camera folosind un cablu Ethernet atât pentru date, cât și pentru alimentare.
2. Dacă utilizați un switch non-PoE, conectați camera la switch folosind un cablu Ethernet pentru transmiterea datelor și utilizați un adaptor de alimentare pentru a alimenta camera.

PASUL 3 – INSTALAREA CAMEREI

1. Atașați corpul principal la suportul de montare sau la suprafața de montare, strângând șurubul de blocare.
2. Pentru suprafețe de instalare moi, utilizați placa metalică de montare inclusă. Fixați placa de montare pe suprafața de montare folosind șuruburile incluse. Apoi, apăsați carcasa inferioară pe placa de montare. Cele trei rame de pe carcasă se vor alinia și se vor bloca pe placă.
3. Setul de capace impermeabile vine cu două inele de cauciuc cu diametre diferite. Inelul de cauciuc negru are un diametru intern de ø0.15" (ø4mm). Inelul de cauciuc alb are un diametru intern de ø0.19" (ø5mm). Când utilizați capacul impermeabil, utilizați inelul de cauciuc cel mai potrivit pentru diametrul cablului dvs. de rețea.

   1. Treceți cablul LAN prin capacul impermeabil, garnitură și inelul de cauciuc a.
   2. Conectați cablul LAN la portul de rețea al camerei b.
   3. c va fi fixat pe b cu o rotire de ¼ în sens invers acelor de ceasornic.
   4. Înfiletați și răsuciți d strâns pe c.
      NOTĂ: Pentru a asigura etanșarea împotriva umezelii, asigurați-vă că inelul O este la locul său între a și b. În medii extreme, se recomandă utilizarea unui etanșant pentru exterior.
      NOTĂ: Cablurile cu grosimea de la ø4.5mm la ø5.5mm ar trebui să utilizeze inelul de cauciuc negru. Cablurile cu grosimea peste ø5.5mm ar trebui să utilizeze inelul de cauciuc alb.
4. Odată ce instalarea este completă, reglați înclinarea, panoramarea și rotirea camerei după cum este necesar. Unghiurile maxime ale camerelor sunt:
   Panoramare: 0° ~ 360°, Înclinare: 0° ~ 70°, Rotație: 0° ~ 360°
5. Asamblați capacul cupolei peste corpul camerei și detașați folia de protecție de pe bula cupolei.

Resetarea camerei: Pentru a reseta camera, utilizați vârful unei agrafe de hârtie sau un creion și apăsați butonul de resetare. Apăsarea butonului timp de cinci (5) secunde va iniția o resetare la nivelul întregii camere a tuturor setărilor, inclusiv a setărilor de rețea.

Instalare folosind șuruburi și piulițe de montare:

1. Folosind șablonul de montare, marcați și găuriți găurile pe suprafața de montare.
2. Fixați cele două șuruburi lungi de montare pe baza camerei.
3. Treceți firele prin suportul de montare și faceți toate conexiunile necesare.
4. Montați camera pe suprafața de montare folosind cele 2 piulițe de montare. Rotiți discurile de blocare peste șuruburi până când camera este ținută strâns de suprafața de montare.


PASUL 4 – CABLARE (seriile DWC-MPF5Wi și DWC-MF5Wi)

PASUL 5 – GESTIONAREA CARDULUI SD

1. Pentru a instala cardul SD al camerei, localizați slotul pentru card SD din spatele modulului camerei.
2. Introduceți un card SD clasa 10 în slotul pentru card SD apăsând slotul pentru card SD.
3. Pentru a scoate cardul SD, apăsați cardul spre interior pentru a-l elibera din slotul pentru card.


PASUL 6 – DW^® IP FINDER™

Utilizați software-ul DW^® IP Finder™ pentru a scana rețeaua și a detecta toate camerele MEGApix^®, pentru a seta setările de rețea ale camerei sau pentru a accesa clientul web al camerei.

Configurare rețea

1. Pentru a instala DW IP Finder, accesați: http://www.digital-watchdog.com
2. Introduceți "DW IP Finder" în caseta de căutare din partea de sus a paginii.
3. Accesați fila "Software" de pe pagina DW IP Finder pentru a descărca fișierul de instalare.
4. Urmați instalarea pentru a instala DW IP Finder. Deschideți DW IP Finder și faceți clic pe "Scan Devices" (Scanează dispozitivele). Acesta va scana rețeaua selectată pentru toate dispozitivele acceptate și va afișa rezultatele în tabel. În timpul scanării, sigla DW^® va deveni gri.
5. Când vă conectați la cameră pentru prima dată, trebuie setată o parolă. Pentru a configura o parolă pentru camera dvs.:
   1. Bifați caseta de lângă cameră în rezultatele căutării IP Finder. Puteți selecta mai multe camere.
   2. Faceți clic pe "Bulk Password Assign" (Atribuire parolă în masă) din stânga.
   3. Introduceți admin/admin pentru numele de utilizator și parola curente. Introduceți un nou nume de utilizator și o nouă parolă în dreapta.
      Parolele trebuie să aibă minimum 8 caractere cu cel puțin 4 combinații de litere mari, litere mici, numere și caractere speciale. Parolele nu pot conține ID-ul de utilizator.
   4. Faceți clic pe "change" (schimbare) pentru a aplica toate modificările.

6. Selectați o cameră din listă făcând dublu clic pe imaginea camerei sau făcând clic pe butonul "Click" (Clic) din coloana IP Conf. Fereastra pop-up va afișa setările de rețea curente ale camerei, permițând utilizatorilor admin să ajusteze setările după cum este necesar.
7. Pentru a accesa pagina web a camerei, faceți clic pe "View Camera Website" (Vizualizare site web cameră) din fereastra IP Config.
8. Pentru a salva modificările aduse setărilor camerei, introduceți numele de utilizator și parola contului de administrator al camerei și faceți clic pe "Apply" (Aplicare).


Selectați DHCP pentru a permite camerei să primească automat adresa IP de la serverul DHCP.

Selectați "Static" (Static) pentru a introduce manual adresa IP a camerei, masca de subrețea (Sub), gateway-ul și informațiile DNS.

Adresa IP a camerei trebuie setată la static dacă se conectează la Spectrum^® IPVMS.
Contactați administratorul de rețea pentru mai multe informații.

Informații TCP/IP implicite: DHCP.

Redirecționarea porturilor trebuie setată în routerul rețelei dvs. pentru a accesa camera dintr-o rețea externă.

PASUL 6 – VIZUALIZATOR WEB

NOTĂ: Browserul Chrome este recomandat pentru configurarea IVA.

Odată ce setările de rețea ale camerei au fost configurate corect, puteți accesa vizualizatorul web al camerei folosind DW IP Finder.

Pentru a deschide vizualizatorul web al camerei:

1. Găsiți camera folosind DW IP Finder.
2. Faceți dublu clic pe vizualizarea camerei în tabelul cu rezultate.
3. Apăsați "View Camera Website" (Vizualizare site web cameră). Vizualizatorul web al camerei se va deschide în browserul dvs. web implicit.
4. Introduceți numele de utilizator și parola camerei pe care le-ați configurat în DW IP Finder. Dacă nu ați configurat un nou nume de utilizator și o nouă parolă prin DW IP Finder, nu veți putea vizualiza videoclipuri de pe cameră. Un mesaj vă va direcționa să configurați o nouă parolă pentru ca camera să poată vizualiza videoclipuri.

5. Când accesați camera pentru prima dată, instalați playerul VLC pentru fișiere web pentru a vizualiza videoclipuri de pe cameră.

NOTĂ: Trebuie instalată versiunea pe 32 de biți a playerului VLC. Dacă utilizați un sistem pe 64 de biți, dezinstalați versiunea anterioară pe 64 de biți și reinstalați folosind versiunea pe 32 de biți.

NOTĂ: Unele opțiuni de meniu pot să nu fie disponibile în funcție de modelul camerei. Consultați manualul complet pentru mai multe informații.
