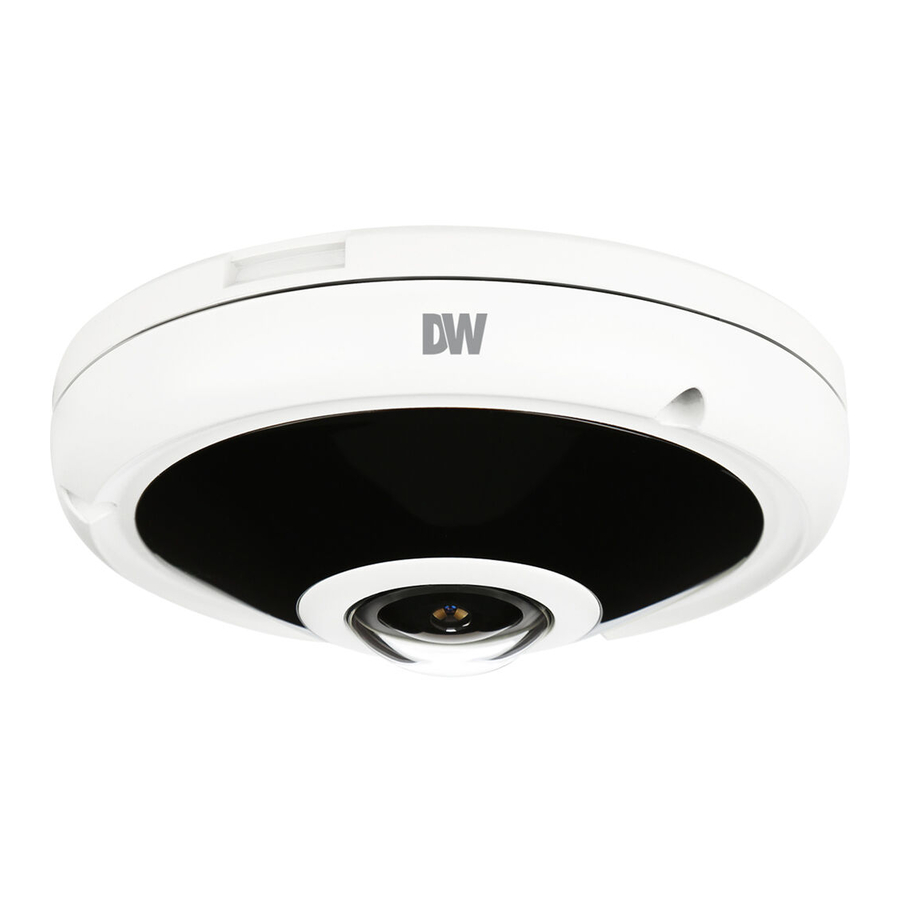

Ghid de Pornire Rapidă Digital Watchdog MEGApix PanO

CE SE AFLĂ ÎN CUTIE

Informații de autentificare implicite: admin | admin
Când vă conectați la cameră pentru prima dată, vi se va solicita să configurați o nouă parolă. Puteți seta noua parolă folosind software-ul DW® IP Finder™ sau direct din meniul browserului camerei.

NOTĂ: Descărcați toate materialele și instrumentele de asistență într-un singur loc

1. Accesați: http://www.digital-watchdog.com/resources
2. Căutați produsul introducând numărul de piesă în bara de căutare 'Search by Product' ('Caută după Produs'). Rezultatele pentru numerele de piesă aplicabile se vor popula automat pe baza numărului de piesă pe care îl introduceți.
3. Faceți clic pe 'Search' ('Caută'). Toate materialele acceptate, inclusiv manualele și ghidul de pornire rapidă (QSG-uri) vor apărea în rezultate.

Atenție: Acest document este destinat să servească drept referință rapidă pentru configurarea inițială. Se recomandă ca utilizatorul să citească întregul manual de instrucțiuni pentru o instalare și utilizare completă și corectă.

PREGĂTIREA PENTRU MONTAREA CAMEREI

1. Suprafața de montare trebuie să suporte de cinci ori greutatea camerei dumneavoastră.
2. Nu lăsați cablurile să se prindă în locuri nepotrivite sau ca linia electrică să fie deteriorată. Acest lucru poate provoca o defecțiune sau un incendiu.
3.
   Aceste instrucțiuni de service sunt destinate utilizării numai de către personalul de service calificat. Pentru a reduce riscul de electrocutare, nu efectuați nicio operațiune de service, alta decât cea conținută în instrucțiunile de utilizare, decât dacă sunteți calificat să faceți acest lucru.
4.
   Există riscul de explozie dacă bateria este înlocuită incorect și ar trebui înlocuită numai cu aceeași baterie.
5. Bateriile uzate trebuie aruncate în conformitate cu reglementările locale sau instrucțiunile producătorului bateriei. Aruncarea bateriilor în foc sau într-un cuptor fierbinte, sau zdrobirea și tăierea mecanică a acestora poate provoca o explozie.
6. Lăsarea bateriei într-un mediu cu temperatură foarte ridicată sau presiune scăzută a aerului poate duce la o explozie sau la scurgerea de lichide sau gaze inflamabile.
7. Acest produs este destinat să fie alimentat de o unitate de alimentare listată UL marcată "Clasa 2" sau "LPS" sau "PS2" și evaluată la 12 Vcc, 0,71 A (DWC- PPVF9Di2TW și DWC-PVF9Di2TW) și 0,63 A (DWC-PPVF5Di1TW și DWC-PVF5Di1TW) min.
8. Hub-ul LAN cu fir care furnizează energie prin Ethernet (PoE) în conformitate cu IEEE 802-3af trebuie să fie un dispozitiv listat UL cu ieșirea evaluată ca o Sursă de Alimentare Limitată, așa cum este definit în UL60950-1 sau PS2, așa cum este definit în UL62368-1.
9. Unitatea este destinată instalării într-un Mediu de Rețea 0, așa cum este definit în IEC TR 62102. Ca atare, cablajul Ethernet asociat trebuie să fie limitat la interiorul clădirii.
10. Folosind șablonul de montare sau camera însăși, marcați și găuriți găurile necesare în perete sau tavan.

ALIMENTAREA CAMEREI

Treceți firele prin și faceți toate conexiunile necesare.

INSTALAREA CAMEREI

1. Odată ce toate cablurile sunt conectate, fixați camera pe suprafața de montare folosind șuruburile incluse.
2. Pentru suprafețe de instalare moi, utilizați placa metalică de montare inclusă. Fixați placa de montare pe suprafața de montare folosind șuruburile incluse. Apoi, apăsați carcasa inferioară pe placa de montare. Cele trei rame de pe carcasă se vor alinia și se vor bloca pe placă.
3. Setul de capace impermeabile vine cu două inele de cauciuc cu diametre diferite. Inelul de cauciuc negru are un diametru intern de ø0.15" (ø4mm). Inelul de cauciuc alb are un diametru intern de ø0.19" (ø5mm). Când utilizați capacul impermeabil, utilizați inelul de cauciuc cel mai potrivit pentru diametrul cablului dumneavoastră de rețea.
   1. Treceți cablul LAN prin capacul impermeabil, garnitură și inelul de cauciuc .
   2. Conectați cablul LAN la portul de rețea al camerei .
   3. va fi fixat cu o rotire de ¼ în sens invers acelor de ceasornic.
   4. Înfiletați și răsuciți strâns la .

NOTĂ: Pentru a asigura etanșarea împotriva umezelii, asigurați-vă că inelul O este la locul său între a și b. În medii extreme, se recomandă utilizarea unui etanșant pentru exterior.
NOTĂ: Cablurile cu grosimea de la ø4.5mm la ø5.5mm ar trebui să utilizeze inelul de cauciuc negru. Cablurile cu grosimea peste ø5.5mm ar trebui să utilizeze inelul de cauciuc alb.

4. Reatașați inelul de garnitură al camerei și cupola la modulul camerei, aliniind găurile pentru șuruburi. Aliniați pana de pe partea laterală a camerei cu cea de pe suportul de montare.

Instalare folosind șuruburi și piulițe de montare:

1. Folosind șablonul pentru instalarea piulițelor și șuruburilor, marcați și găuriți găurile pe suprafața de montare.
2. Fixați cele două șuruburi lungi de montare la baza camerei.
3. Treceți firele prin suportul de montare și faceți toate conexiunile necesare.
4. Montați camera pe suprafața de montare folosind cele 2 piulițe de montare. Rotiți discurile de blocare peste șuruburi până când camera este ținută strâns de suprafața de montare.
5. Reatașați inelul de garnitură al camerei și cupola la modulul camerei, aliniind găurile pentru șuruburi. Asigurați-vă că aliniați pana de pe partea laterală a camerei cu cea de pe suportul de montare.
   camera cu cea de pe suportul de montare.

CABLARE

GESTIONAREA CARDULUI SD

Pentru a instala cardul de memorie:

1. Slotul pentru cardul SD este situat lângă butonul de resetare.
2. Detașați cupola de acoperire a camerei de modulul camerei deșurubând șuruburile cupolei de acoperire.
3. Introduceți un card Micro SD/SDHC clasa 10 conform diagramei.
4. Pentru a scoate cardul SD, apăsați ușor cardul în slotul pentru card pentru a-l elibera. Cardul va ieși automat.

DW® IP FINDER™

Utilizați software-ul DW® IP Finder™ pentru a scana rețeaua și a detecta toate camerele MEGApix®, a seta setările de rețea ale camerei sau a accesa clientul web al camerei.

Configurarea Rețelei

1. Pentru a instala DW IP Finder, accesați: http://www.digital-watchdog.com
2. Introduceți "DW IP Finder" în caseta de căutare din partea de sus a paginii.
3. Accesați fila "Software" de pe pagina DW IP Finder pentru a descărca fișierul de instalare.
4. Urmați instalarea pentru a instala DW IP Finder. Deschideți DW IP Finder și faceți clic pe 'Scan Devices' ('Scanează Dispozitive'). Acesta va scana rețeaua selectată pentru toate dispozitivele acceptate și va lista rezultatele în tabel. În timpul scanării, sigla DW® va deveni gri.
5. Când vă conectați la cameră pentru prima dată, trebuie setată o parolă. Pentru a configura o parolă pentru camera dumneavoastră:
   1. Bifați caseta de lângă cameră în rezultatele căutării IP Finder. Puteți selecta mai multe camere.
   2. Faceți clic pe "Bulk Password Assign" ("Atribuire Parolă în Masă") din stânga.
   3. Introduceți admin/admin pentru numele de utilizator și parola curente. Introduceți un nou nume de utilizator și o nouă parolă în dreapta. Parolele trebuie să aibă minimum 8 caractere cu cel puțin 4 combinații de litere mari, litere mici, numere și caractere speciale. Parolele nu pot conține ID-ul de utilizator.
   4. Faceți clic pe "change" ("schimbă") pentru a aplica toate modificările.
6. Selectați o cameră din listă făcând dublu clic pe imaginea camerei sau făcând clic pe butonul 'Click' ('Clic') de sub coloana IP Conf. Fereastra pop-up va afișa setările de rețea curente ale camerei, permițând utilizatorilor admin să ajusteze setările după cum este necesar.
7. Pentru a accesa pagina web a camerei, faceți clic pe 'View Camera Website' ('Vizualizați Site-ul Web al Camerei') din fereastra IP Config.
8. Pentru a salva modificările aduse setărilor camerei, introduceți numele de utilizator și parola contului de administrator al camerei și faceți clic pe 'Apply' ('Aplică').

Selectați DHCP pentru a permite camerei să primească automat adresa IP de la serverul DHCP.
Selectați "Static" ("Static") pentru a introduce manual adresa IP a camerei, masca de subrețea (Sub)Netmask, gateway-ul și informațiile DNS.
Adresa IP a camerei trebuie setată la static dacă se conectează la Spectrum® IPVMS. Contactați administratorul de rețea pentru mai multe informații.

Informații implicite TCP/IP: DHCP.

VIZUALIZATOR WEB

NOTĂ: Browserul Chrome este recomandat pentru configurarea IVA.

Odată ce setările de rețea ale camerei au fost configurate corect, puteți accesa vizualizatorul web al camerei folosind DW IP Finder.

Pentru a deschide vizualizatorul web al camerei:

1. Găsiți camera folosind DW IP Finder.
2. Faceți dublu clic pe vizualizarea camerei în tabelul cu rezultate.
3. Apăsați 'View Camera Website' ('Vizualizați Site-ul Web al Camerei'). Vizualizatorul web al camerei se va deschide în browserul dumneavoastră web implicit.
4. Introduceți numele de utilizator și parola camerei pe care le-ați configurat în DW IP Finder. Dacă nu ați configurat un nou nume de utilizator și o nouă parolă prin DW IP Finder, nu veți putea vizualiza videoclipuri de pe cameră. Un mesaj vă va direcționa să configurați o nouă parolă pentru ca camera să vizualizeze videoclipuri.


5. Când accesați camera pentru prima dată, instalați playerul VLC pentru fișiere web pentru a vizualiza videoclipuri de pe cameră.

NOTĂ: Trebuie instalată versiunea pe 32 de biți a playerului VLC. Dacă utilizați un sistem pe 64 de biți, dezinstalați versiunea anterioară pe 64 de biți și reinstalați folosind versiunea pe 32 de biți.
NOTĂ: Unele opțiuni de meniu pot să nu fie disponibile în funcție de modelul camerei. Consultați manualul complet pentru mai multe informații.
