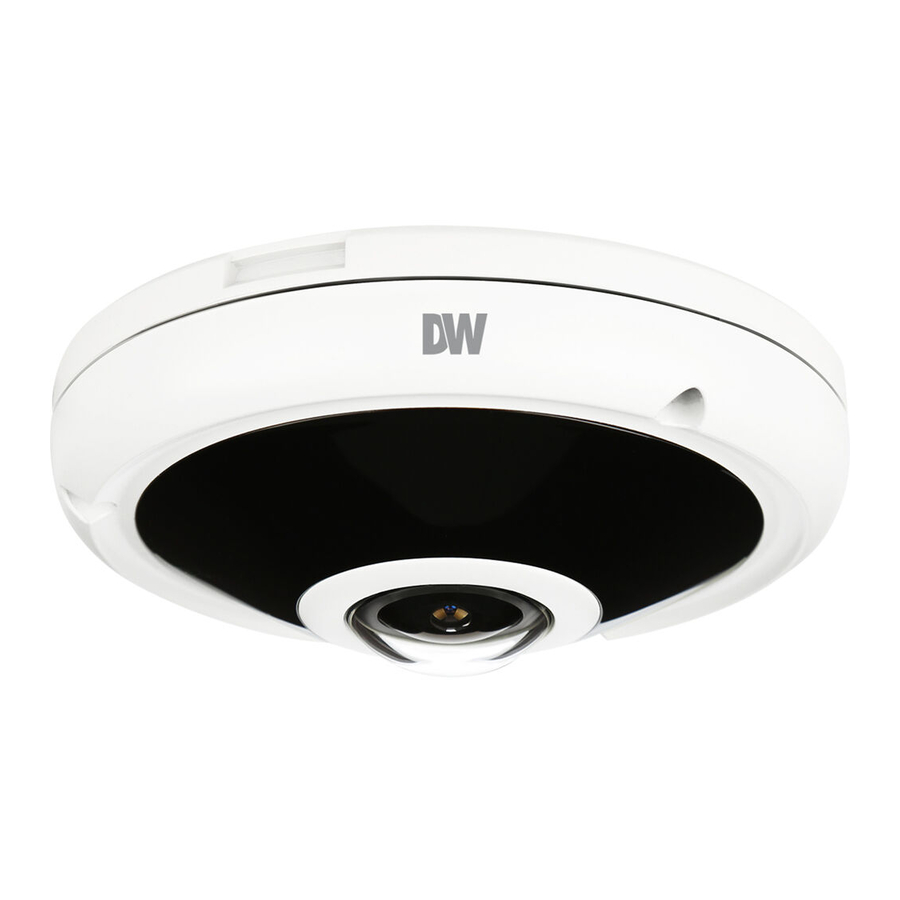

Digital Watchdog MEGApix PanO Vodič za brzi početak

ŠTO JE U KUTIJI

Zadani podaci za prijavu: admin | admin
Prilikom prvog prijavljivanja na kameru, bit ćete upitani da postavite novu lozinku. Novu lozinku možete postaviti pomoću softvera DW® IP Finder™ ili izravno iz izbornika preglednika kamere.

NAPOMENA: Preuzmite sve svoje materijale za podršku i alate na jednom mjestu

1. Idite na: http://www.digital-watchdog.com/resources
2. Pretražite svoj proizvod unosom broja dijela u traku za pretraživanje 'Search by Product' (Pretraživanje po proizvodu). Rezultati za primjenjive brojeve dijelova automatski će se popuniti na temelju broja dijela koji unesete.
3. Kliknite 'Search' (Pretraži). Svi podržani materijali, uključujući priručnike i vodič za brzi početak (QSG), pojavit će se u rezultatima.

Pažnja: Ovaj dokument služi kao brza referenca za početno postavljanje. Preporučuje se da korisnik pročita cijeli priručnik s uputama za potpunu i pravilnu instalaciju i upotrebu.

PRIPREMA ZA POSTAVLJANJE KAMERE

1. Površina za montažu mora podnijeti pet puta veću težinu od vaše kamere.
2. Ne dopustite da se kabeli zaglave na neprikladnim mjestima ili da se ošteti poklopac električnog voda. To može uzrokovati kvar ili požar.
3.
   Ove upute za servisiranje namijenjene su samo kvalificiranom servisnom osoblju. Kako biste smanjili rizik od električnog udara, nemojte obavljati nikakvo servisiranje osim onog sadržanog u uputama za uporabu, osim ako niste kvalificirani za to.
4.
   Postoji opasnost od eksplozije ako se baterija zamijeni pogrešno i treba je zamijeniti samo istom baterijom.
5. Iskorištene baterije moraju se zbrinuti u skladu s lokalnim propisima ili uputama proizvođača baterija. Bacanje baterija u vatru ili u vruću pećnicu, ili njihovo mehaničko drobljenje i rezanje može uzrokovati eksploziju.
6. Ostavljanje baterije u okruženjima s vrlo visokom temperaturom ili niskim tlakom zraka može rezultirati eksplozijom ili curenjem zapaljivih tekućina ili plinova.
7. Ovaj proizvod je namijenjen za napajanje UL Listed napajanjem označenim "Class 2" ili "LPS" ili "PS2" i nazivnim naponom 12 Vdc, 0.71A (DWC- PPVF9Di2TW i DWC-PVF9Di2TW) i 0.63A (DWC-PPVF5Di1TW i DWC-PVF5Di1TW) min.
8. Žičano LAN čvorište koje osigurava napajanje putem Etherneta (PoE) u skladu s IEEE 802-3af mora biti UL Listed uređaj s izlazom procijenjenim kao Limited Power Source kako je definirano u UL60950-1 ili PS2 kako je definirano u UL62368-1.
9. Jedinica je namijenjena za ugradnju u mrežno okruženje 0 kako je definirano u IEC TR 62102. Kao takvo, povezano Ethernet ožičenje mora biti ograničeno na unutar zgrade.
10. Koristeći predložak za montažu ili samu kameru, označite i izbušite potrebne rupe u zidu ili stropu.

NAPAJANJE KAMERE

Provucite žice i napravite sve potrebne spojeve.

INSTALIRANJE KAMERE

1. Nakon što su svi kabeli spojeni, pričvrstite kameru na površinu za montažu pomoću priloženih vijaka.
2. Za meke površine za montažu, koristite priloženu metalnu ploču za montažu. Pričvrstite ploču za montažu na površinu za montažu pomoću priloženih vijaka. Zatim pritisnite donje kućište na ploču za montažu. Tri okvira na kućištu će se poravnati i zaključati na ploču.
3. Vodootporni set poklopaca dolazi s dva gumena prstena različitih promjera. Crni gumeni prsten ima unutarnji promjer od ø0.15" (ø4mm). Bijeli gumeni prsten ima unutarnji promjer od ø0.19" (ø5mm). Kada koristite vodootporni poklopac, koristite gumeni prsten koji najbolje odgovara promjeru vašeg mrežnog kabela.
   1. Provucite LAN kabel kroz vodootporni poklopac, brtvu i gumeni prsten.
   2. Spojite LAN kabel na mrežni priključak kamere .
   3. će biti pričvršćen s ¼ okretaja u smjeru suprotnom od kazaljke na satu.
   4. Navucite i zavrnite čvrsto na .

NAPOMENA: Kako biste osigurali brtvljenje od vlage, provjerite je li o-prsten na mjestu između a i b. U ekstremnim uvjetima preporučuje se upotreba brtvila za vanjsku upotrebu.
NAPOMENA: Kabeli debljine od ø4.5mm do ø5.5mm trebaju koristiti crni gumeni prsten. Kabeli debljine preko ø5.5mm trebaju koristiti bijeli gumeni prsten.

4. Ponovno pričvrstite brtveni prsten kamere i kupolu na modul kamere poravnavanjem rupa za vijke. Poravnajte klin na strani kamere s onim na montažnom nosaču.

Instalacija pomoću vijka i vijaka za montažu:

1. Koristeći predložak za ugradnju matica i vijaka, označite i izbušite rupe na površini za montažu.
2. Pričvrstite dva duga vijka za montažu na bazu kamere.
3. Provucite žice kroz montažni nosač i napravite sve potrebne spojeve.
4. Montirajte kameru na površinu za montažu pomoću 2 montažne matice. Okrenite diskove za zaključavanje preko vijaka dok se kamera čvrsto ne drži od površine za montažu.
5. Ponovno pričvrstite brtveni prsten kamere i kupolu na modul kamere poravnavanjem rupa za vijke. Obavezno poravnajte klin na strani
   kamere s onim na montažnom nosaču.

KABLIRANJE

UPRAVLJANJE SD KARTICOM

Za instaliranje memorijske kartice:

1. Utor za SD karticu nalazi se pored gumba za resetiranje.
2. Odvojite kupolu poklopca kamere od modula kamere odvrtanjem vijaka kupole poklopca.
3. Umetnite Micro SD/SDHC karticu klase 10 prema dijagramu.
4. Za uklanjanje SD kartice, lagano pritisnite karticu u utor za karticu kako biste je oslobodili. Kartica će automatski iskočiti.

DW® IP FINDER™

Koristite softver DW® IP Finder™ za skeniranje mreže i otkrivanje svih MEGApix® kamera, postavljanje mrežnih postavki kamere ili pristup web klijentu kamere.

Mrežno postavljanje

1. Za instaliranje DW IP Finder, idite na: http://www.digital-watchdog.com
2. Unesite "DW IP Finder" u okvir za pretraživanje na vrhu stranice.
3. Idite na karticu "Software" (Softver) na stranici DW IP Finder za preuzimanje instalacijske datoteke.
4. Slijedite instalaciju za instaliranje DW IP Finder. Otvorite DW IP Finder i kliknite 'Scan Devices' (Skeniraj uređaje). Skenirat će odabranu mrežu za sve podržane uređaje i navesti rezultate u tablici. Tijekom skeniranja, logotip DW® postat će siv.
5. Prilikom prvog spajanja na kameru, mora se postaviti lozinka. Za postavljanje lozinke za svoju kameru:
   1. Označite okvir pored kamere u rezultatima pretraživanja IP Finder. Možete odabrati više kamera.
   2. Kliknite "Bulk Password Assign" (Dodjela skupne lozinke) s lijeve strane.
   3. Unesite admin/admin za trenutno korisničko ime i lozinku. Unesite novo korisničko ime i lozinku s desne strane. Lozinke moraju imati najmanje 8 znakova s najmanje 4 kombinacije velikih slova, malih slova, brojeva i posebnih znakova. Lozinke ne smiju sadržavati ID korisnika.
   4. Kliknite "change" (promijeni) za primjenu svih promjena.
6. Odaberite kameru s popisa dvostrukim klikom na sliku kamere ili klikom na gumb 'Click' (Klik) ispod stupca IP Conf. Skočni prozor prikazat će trenutne mrežne postavke kamere, omogućujući administratorima da prilagode postavke prema potrebi.
7. Za pristup web stranici kamere, kliknite na 'View Camera Website' (Prikaži web stranicu kamere) iz prozora IP Config.
8. Za spremanje promjena napravljenih u postavkama kamere, unesite korisničko ime i lozinku administratorskog računa kamere i kliknite 'Apply' (Primijeni).

Odaberite DHCP kako biste kameri omogućili automatsko primanje IP adrese s DHCP poslužitelja.
Odaberite "Static" (Statički) za ručni unos IP adrese kamere, (Sub)Netmask, Gateway i DNS informacija.
IP kamere mora biti postavljen na statički ako se spaja na Spectrum® IPVMS. Za više informacija obratite se svom mrežnom administratoru.

Zadane TCP/IP informacije: DHCP.

WEB PREGLEDNIK

NAPOMENA: Preglednik Chrome preporučuje se za IVA konfiguraciju.

Nakon što su mrežne postavke kamere ispravno postavljene, možete pristupiti web pregledniku kamere pomoću DW IP Finder.

Za otvaranje web preglednika kamere:

1. Pronađite kameru pomoću DW IP Finder.
2. Dvaput kliknite na prikaz kamere u tablici rezultata.
3. Pritisnite 'View Camera Website' (Prikaži web stranicu kamere). Web preglednik kamere otvorit će se u vašem zadanom web pregledniku.
4. Unesite korisničko ime i lozinku kamere koje ste postavili u DW IP Finder. Ako niste postavili novo korisničko ime i lozinku putem DW IP Finder, nećete moći gledati video s kamere. Poruka će vas uputiti da postavite novu lozinku za kameru kako biste gledali video.


5. Prilikom prvog pristupa kameri, instalirajte VLC player za web datoteke za gledanje videa s kamere.

NAPOMENA: Mora biti instalirana 32-bitna verzija VLC playera. Ako koristite 64-bitni sustav, deinstalirajte prethodnu 64-bitnu verziju i ponovno instalirajte pomoću 32-bitne verzije.
NAPOMENA: Neke opcije izbornika možda neće biti dostupne ovisno o modelu kamere. Pogledajte cijeli priručnik za više informacija.
