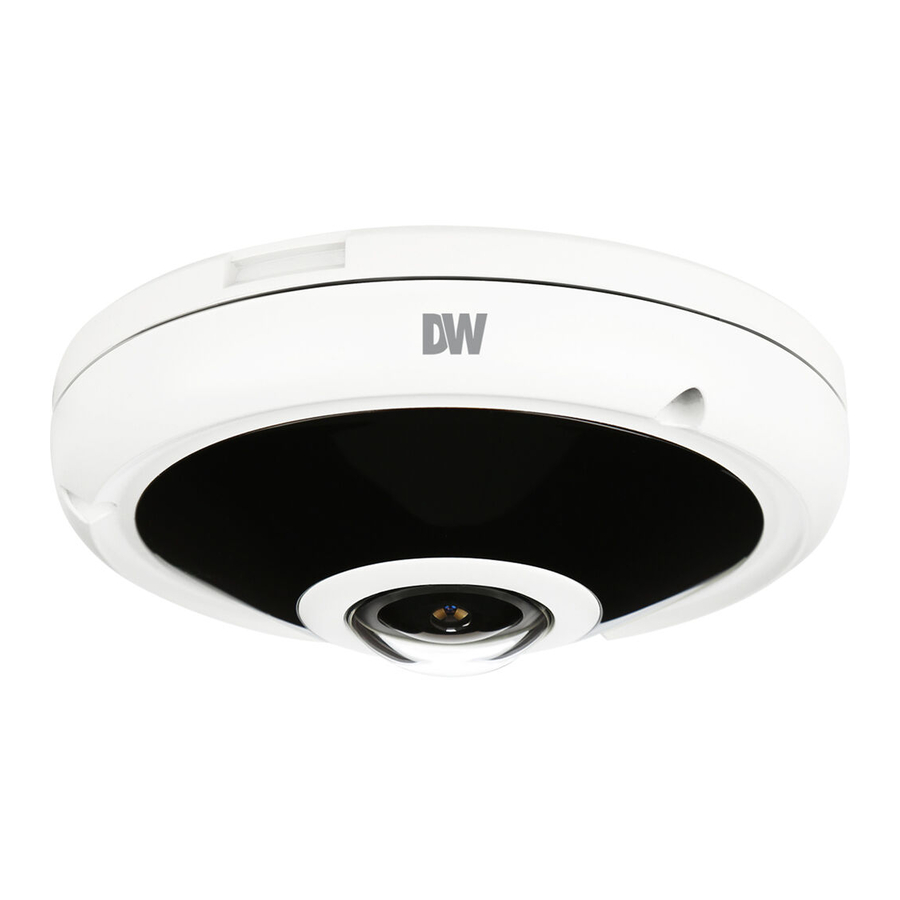

Panduan Memulai Cepat Digital Watchdog MEGApix PanO

APA YANG ADA DI DALAM KOTAK

Informasi Login Default: admin | admin
Saat masuk ke kamera untuk pertama kalinya, Anda akan diminta untuk mengatur kata sandi baru. Anda dapat mengatur kata sandi baru menggunakan perangkat lunak DW® IP Finder™ atau langsung dari menu browser kamera.

CATATAN: Unduh semua materi dan alat pendukung Anda di satu tempat

1. Buka: http://www.digital-watchdog.com/resources
2. Cari produk Anda dengan memasukkan nomor komponen di bilah pencarian 'Search by Product' (Cari Berdasarkan Produk). Hasil untuk nomor komponen yang berlaku akan terisi secara otomatis berdasarkan nomor komponen yang Anda masukkan.
3. Klik 'Search' (Cari). Semua materi yang didukung, termasuk manual dan panduan memulai cepat (QSG) akan muncul di hasil pencarian.

Perhatian: Dokumen ini dimaksudkan untuk berfungsi sebagai referensi cepat untuk pengaturan awal. Disarankan agar pengguna membaca seluruh buku petunjuk untuk pemasangan dan penggunaan yang lengkap dan benar.

PERSIAPAN UNTUK MEMASANG KAMERA

1. Permukaan pemasangan harus menahan lima kali berat kamera Anda.
2. Jangan biarkan kabel tersangkut di tempat yang tidak tepat atau penutup saluran listrik rusak. Hal ini dapat menyebabkan kerusakan atau kebakaran.
3.
   Instruksi servis ini hanya untuk digunakan oleh personel servis yang berkualifikasi. Untuk mengurangi risiko sengatan listrik, jangan melakukan servis apa pun selain yang tercantum dalam petunjuk pengoperasian kecuali Anda berkualifikasi untuk melakukannya.
4.
   Ada risiko ledakan jika baterai diganti secara tidak benar dan harus diganti hanya dengan baterai yang sama.
5. Baterai bekas harus dibuang sesuai dengan peraturan setempat atau instruksi produsen baterai. Membuang baterai ke dalam api atau oven panas, atau menghancurkan dan memotongnya secara mekanis dapat menyebabkan ledakan.
6. Membiarkan baterai dalam suhu yang sangat tinggi atau lingkungan dengan tekanan udara rendah dapat menyebabkan ledakan atau kebocoran cairan atau gas yang mudah terbakar.
7. Produk ini dimaksudkan untuk disuplai oleh Unit Catu Daya Terdaftar UL yang ditandai "Kelas 2" atau "LPS" atau "PS2" dan berperingkat 12 Vdc, 0,71A (DWC- PPVF9Di2TW dan DWC-PVF9Di2TW) dan 0,63A (DWC-PPVF5Di1TW dan DWC-PVF5Di1TW) min.
8. Hub LAN berkabel yang menyediakan daya melalui Ethernet (PoE) sesuai dengan IEEE 802-3af harus berupa perangkat Terdaftar UL dengan output yang dievaluasi sebagai Sumber Daya Terbatas sebagaimana didefinisikan dalam UL60950-1 atau PS2 sebagaimana didefinisikan dalam UL62368-1.
9. Unit ini ditujukan untuk pemasangan di Lingkungan Jaringan 0 sebagaimana didefinisikan dalam IEC TR 62102. Dengan demikian, kabel Ethernet terkait harus dibatasi di dalam gedung.
10. Dengan menggunakan lembar templat pemasangan atau kamera itu sendiri, tandai dan bor lubang yang diperlukan di dinding atau langit-langit.

DAYA KAMERA

Lewatkan kabel dan buat semua koneksi yang diperlukan.

MEMASANG KAMERA

1. Setelah semua kabel terhubung, kencangkan kamera ke permukaan pemasangan menggunakan sekrup yang disertakan.
2. Untuk permukaan pemasangan yang lunak, gunakan pelat pemasangan logam yang disertakan. Pasang pelat pemasangan pada permukaan pemasangan menggunakan sekrup yang disertakan. Kemudian, tekan casing bawah ke pelat pemasangan. Ketiga bezel pada casing akan sejajar dan mengunci ke pelat.
3. Set tutup tahan air dilengkapi dengan dua cincin karet dengan diameter yang berbeda. Cincin karet hitam memiliki diameter internal ø0,15" (ø4mm). Cincin karet putih memiliki diameter internal ø0,19" (ø5mm). Saat menggunakan tutup tahan air, gunakan cincin karet yang paling sesuai untuk diameter kabel jaringan Anda.
   1. Lewatkan kabel LAN melalui tutup tahan air, gasket, dan cincin karet .
   2. Sambungkan kabel LAN ke port jaringan kamera .
   3. akan ditempelkan dengan putaran ¼ berlawanan arah jarum jam.
   4. Kencangkan dan putar dengan erat ke .

CATATAN: Untuk memastikan segel kelembapan, pastikan o-ring berada di tempatnya antara a dan b. Di lingkungan ekstrem, penggunaan sealant berperingkat luar ruangan direkomendasikan.
CATATAN: Kabel dengan ketebalan ø4,5mm hingga ø5,5mm harus menggunakan cincin karet hitam. Kabel dengan ketebalan di atas ø5,5mm harus menggunakan cincin karet putih.

4. Pasang kembali cincin gasket dan kubah kamera ke modul kamera dengan menyelaraskan lubang sekrup. Sejajarkan baji di sisi kamera dengan yang ada di braket pemasangan.

Pemasangan menggunakan baut dan sekrup pemasangan:

1. Dengan menggunakan lembar templat untuk pemasangan mur dan baut, tandai dan bor lubang pada permukaan pemasangan.
2. Kencangkan dua sekrup pemasangan panjang ke dasar kamera.
3. Lewatkan kabel melalui braket pemasangan dan buat semua koneksi yang diperlukan.
4. Pasang kamera ke permukaan pemasangan dengan menggunakan 2 mur pemasangan. Putar cakram pengunci di atas sekrup hingga kamera tertahan erat dari permukaan pemasangan.
5. Pasang kembali cincin gasket dan kubah kamera ke modul kamera dengan menyelaraskan lubang sekrup. Pastikan untuk menyelaraskan baji di sisi kamera dengan yang ada di braket pemasangan.


KABEL

MENGELOLA KARTU SD

Untuk memasang kartu memori:

1. Slot kartu SD terletak di sebelah tombol reset.
2. Lepaskan kubah penutup kamera dari modul kamera dengan membuka sekrup kubah penutup.
3. Masukkan kartu Micro SD/SDHC kelas 10 sesuai dengan diagram.
4. Untuk melepas kartu SD, tekan kartu dengan lembut ke dalam slot kartu untuk melepaskannya. Kartu akan keluar secara otomatis.

DW® IP FINDER™

Gunakan perangkat lunak DW® IP Finder™ untuk memindai jaringan dan mendeteksi semua kamera MEGApix®, mengatur pengaturan jaringan kamera, atau mengakses klien web kamera.

Pengaturan Jaringan

1. Untuk memasang DW IP Finder, buka: http://www.digital-watchdog.com
2. Masukkan "DW IP Finder" di kotak pencarian di bagian atas halaman.
3. Buka tab "Software" (Perangkat Lunak) di halaman DW IP Finder untuk mengunduh file instalasi.
4. Ikuti instalasi untuk memasang DW IP Finder. Buka DW IP Finder dan klik 'Scan Devices' (Pindai Perangkat). Ini akan memindai jaringan yang dipilih untuk semua perangkat yang didukung dan mencantumkan hasilnya dalam tabel. Selama pemindaian, logo DW® akan berubah menjadi abu-abu.
5. Saat menghubungkan ke kamera untuk pertama kalinya, kata sandi harus diatur. Untuk mengatur kata sandi untuk kamera Anda:
   1. Centang kotak di sebelah kamera di hasil pencarian IP Finder. Anda dapat memilih beberapa kamera.
   2. Klik "Bulk Password Assign" (Tetapkan Kata Sandi Massal) di sebelah kiri.
   3. Masukkan admin/admin untuk nama pengguna dan kata sandi saat ini. Masukkan nama pengguna dan kata sandi baru di sebelah kanan. Kata sandi harus memiliki minimal 8 karakter dengan setidaknya 4 kombinasi huruf besar, huruf kecil, angka, dan karakter khusus. Kata sandi tidak boleh berisi ID pengguna.
   4. Klik "change" (ubah) untuk menerapkan semua perubahan.
6. Pilih kamera dari daftar dengan mengeklik dua kali pada gambar kamera atau mengeklik tombol 'Click' (Klik) di bawah kolom IP Conf. Jendela pop-up akan menampilkan pengaturan jaringan kamera saat ini, memungkinkan pengguna admin untuk menyesuaikan pengaturan sesuai kebutuhan.
7. Untuk mengakses halaman web kamera, klik 'View Camera Website' (Lihat Situs Web Kamera) dari jendela IP Config.
8. Untuk menyimpan perubahan yang dibuat pada pengaturan kamera, masukkan nama pengguna dan kata sandi akun admin kamera dan klik 'Apply' (Terapkan).

Pilih DHCP untuk mengizinkan kamera menerima alamat IP-nya secara otomatis dari server DHCP.
Pilih "Static" (Statis) untuk memasukkan alamat IP kamera, (Sub)Netmask, Gateway, dan informasi DNS secara manual.
IP kamera harus diatur ke statis jika terhubung ke Spectrum® IPVMS. Hubungi administrator jaringan Anda untuk informasi lebih lanjut.

Informasi TCP/IP default: DHCP.

PENAYANG WEB

CATATAN: Browser Chrome direkomendasikan untuk konfigurasi IVA.

Setelah pengaturan jaringan kamera diatur dengan benar, Anda dapat mengakses penayang web kamera menggunakan DW IP Finder.

Untuk membuka penayang web kamera:

1. Temukan kamera menggunakan DW IP Finder.
2. Klik dua kali pada tampilan kamera di tabel hasil.
3. Tekan 'View Camera Website' (Lihat Situs Web Kamera). Penayang web kamera akan terbuka di browser web default Anda.
4. Masukkan nama pengguna dan kata sandi kamera yang Anda atur di DW IP Finder. Jika Anda tidak mengatur nama pengguna dan kata sandi baru melalui DW IP Finder, Anda tidak akan dapat melihat video dari kamera. Sebuah pesan akan mengarahkan Anda untuk mengatur kata sandi baru untuk kamera untuk melihat video.


5. Saat mengakses kamera untuk pertama kalinya, pasang pemutar VLC untuk file web untuk melihat video dari kamera.

CATATAN: Versi 32bit dari pemutar VLC harus dipasang. Jika Anda menggunakan sistem 64bit, hapus instalasi versi 64bit sebelumnya dan pasang kembali menggunakan versi 32bit.
CATATAN: Beberapa opsi menu mungkin tidak tersedia berdasarkan model kamera. Lihat manual lengkap untuk informasi lebih lanjut.
