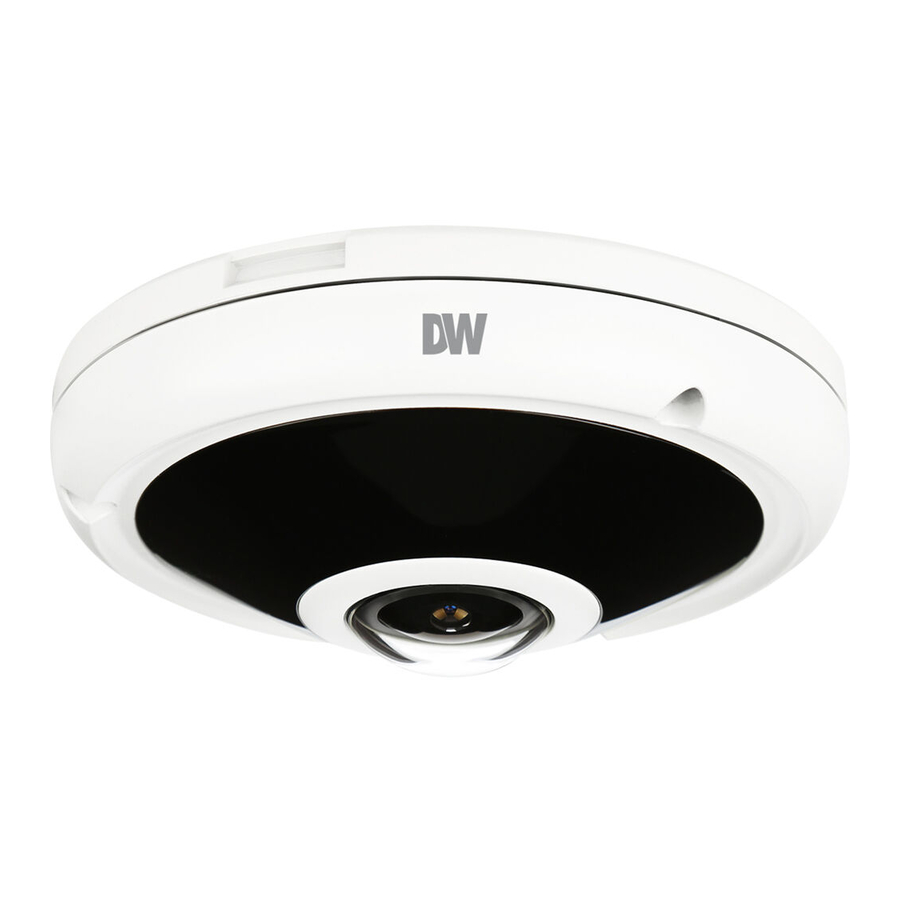

Guia de Início Rápido da Digital Watchdog MEGApix PanO

O QUE ESTÁ NA CAIXA

Informações de Login Padrão: admin | admin
Ao iniciar sessão na câmara pela primeira vez, ser-lhe-á solicitado que configure uma nova palavra-passe. Pode configurar a nova palavra-passe utilizando o software DW® IP Finder™ ou diretamente a partir do menu do navegador da câmara.

NOTA: Descarregue todos os seus materiais de suporte e ferramentas num único local

1. Aceda a: http://www.digital-watchdog.com/resources
2. Pesquise o seu produto introduzindo o número de peça na barra de pesquisa 'Search by Product' ('Pesquisar por Produto'). Os resultados para os números de peça aplicáveis serão preenchidos automaticamente com base no número de peça que introduzir.
3. Clique em 'Search' ('Pesquisar'). Todos os materiais suportados, incluindo manuais e guias de início rápido (QSGs), aparecerão nos resultados.

Atenção: Este documento destina-se a servir como uma referência rápida para a configuração inicial. Recomenda-se que o utilizador leia todo o manual de instruções para uma instalação e utilização completas e adequadas.

PREPARAR PARA MONTAR A CÂMARA

1. A superfície de montagem deve suportar cinco vezes o peso da sua câmara.
2. Não deixe que os cabos fiquem presos em locais inadequados ou que a linha elétrica fique danificada. Isto pode causar uma avaria ou incêndio.
3.
   Estas instruções de manutenção destinam-se a ser utilizadas apenas por pessoal de serviço qualificado. Para reduzir o risco de choque elétrico, não efetue qualquer manutenção que não esteja contida nas instruções de funcionamento, a menos que esteja qualificado para o fazer.
4.
   Existe risco de explosão se a bateria for substituída incorretamente e deve ser substituída apenas pela mesma bateria.
5. As baterias usadas devem ser eliminadas de acordo com os regulamentos locais ou as instruções do fabricante da bateria. Eliminar as baterias no fogo ou num forno quente, ou esmagá-las e cortá-las mecanicamente pode causar uma explosão.
6. Deixar a bateria em ambientes de temperatura muito alta ou baixa pressão do ar pode resultar numa explosão ou fuga de líquidos ou gases inflamáveis.
7. Este produto destina-se a ser alimentado por uma fonte de alimentação com certificação UL marcada como "Classe 2" ou "LPS" ou "PS2" e com uma classificação de 12 Vdc, 0,71 A (DWC- PPVF9Di2TW e DWC-PVF9Di2TW) e 0,63 A (DWC-PPVF5Di1TW e DWC-PVF5Di1TW) mín.
8. O hub LAN com fios que fornece alimentação através de Ethernet (PoE) em conformidade com a norma IEEE 802-3af deve ser um dispositivo com certificação UL com a saída avaliada como uma Fonte de Alimentação Limitada, conforme definido na norma UL60950-1 ou PS2, conforme definido na norma UL62368-1.
9. A unidade destina-se à instalação num Ambiente de Rede 0, conforme definido na norma IEC TR 62102. Como tal, a cablagem Ethernet associada deve ser limitada ao interior do edifício.
10. Utilizando a folha de modelo de montagem ou a própria câmara, marque e faça os orifícios necessários na parede ou no teto.

ALIMENTAR A CÂMARA

Passe os fios e faça todas as ligações necessárias.

INSTALAR A CÂMARA

1. Depois de todos os cabos estarem ligados, fixe a câmara à superfície de montagem utilizando os parafusos incluídos.
2. Para superfícies de instalação macias, utilize a placa de montagem metálica incluída. Fixe a placa de montagem na superfície de montagem utilizando os parafusos incluídos. Em seguida, pressione a caixa inferior na placa de montagem. As três molduras na caixa irão alinhar-se e encaixar na placa.
3. O conjunto de tampa à prova de água vem com dois anéis de borracha com diâmetros diferentes. O anel de borracha preto tem um diâmetro interno de ø0,15" (ø4 mm). O anel de borracha branco tem um diâmetro interno de ø0,19" (ø5 mm). Ao utilizar a tampa à prova de água, utilize o anel de borracha mais adequado para o diâmetro do seu cabo de rede.
   1. Passe o cabo LAN através da tampa à prova de água, da junta e do anel de borracha .
   2. Ligue o cabo LAN à porta de rede da câmara .
   3. será fixado com uma rotação de ¼ no sentido anti-horário.
   4. Enrosque e torça firmemente em .

NOTA: Para garantir a vedação contra a humidade, certifique-se de que o anel de vedação está no lugar entre a e b. Em ambientes extremos, recomenda-se a utilização de um vedante com classificação para exteriores.
NOTA: Os cabos com espessura de ø4,5 mm a ø5,5 mm devem utilizar o anel de borracha preto. Os cabos com espessura superior a ø5,5 mm devem utilizar o anel de borracha branco.

4. Volte a colocar o anel da junta e a cúpula da câmara no módulo da câmara, alinhando os orifícios dos parafusos. Alinhe a cunha na lateral da câmara com a da placa de montagem.

Instalação utilizando parafuso e parafusos de montagem:

1. Utilizando a folha de modelo para a instalação de porcas e parafusos, marque e faça os orifícios na superfície de montagem.
2. Fixe os dois parafusos de montagem longos na base da câmara.
3. Passe os fios através do suporte de montagem e faça todas as ligações necessárias.
4. Monte a câmara na superfície de montagem utilizando as 2 porcas de montagem. Rode os discos de bloqueio sobre os parafusos até que a câmara fique bem presa à superfície de montagem.
5. Volte a colocar o anel da junta e a cúpula da câmara no módulo da câmara, alinhando os orifícios dos parafusos. Certifique-se de que alinha a cunha na lateral da
   câmara com a da placa de montagem.

CABLAGEM

GERIR O CARTÃO SD

Para instalar o cartão de memória:

1. A ranhura para cartão SD está localizada junto ao botão de reset (repor).
2. Retire a cúpula da câmara do módulo da câmara desaparafusando os parafusos da cúpula.
3. Insira um cartão Micro SD/SDHC classe 10 de acordo com o diagrama.
4. Para remover o cartão SD, pressione o cartão suavemente na ranhura do cartão para o libertar. O cartão irá saltar automaticamente.

DW® IP FINDER™

Utilize o software DW® IP Finder™ para analisar a rede e detetar todas as câmaras MEGApix®, definir as definições de rede da câmara ou aceder ao cliente web da câmara.

Configuração de Rede

1. Para instalar o DW IP Finder, aceda a: http://www.digital-watchdog.com
2. Introduza "DW IP Finder" na caixa de pesquisa na parte superior da página.
3. Aceda ao separador "Software" na página do DW IP Finder para descarregar o ficheiro de instalação.
4. Siga a instalação para instalar o DW IP Finder. Abra o DW IP Finder e clique em 'Scan Devices' ('Analisar Dispositivos'). Irá analisar a rede selecionada para todos os dispositivos suportados e listar os resultados na tabela. Durante a análise, o logótipo DW® ficará cinzento.
5. Ao ligar-se à câmara pela primeira vez, deve ser definida uma palavra-passe. Para configurar uma palavra-passe para a sua câmara:
   1. Marque a caixa junto à câmara nos resultados da pesquisa do IP Finder. Pode selecionar várias câmaras.
   2. Clique em "Bulk Password Assign" ("Atribuir Palavra-Passe em Massa") à esquerda.
   3. Introduza admin/admin para o nome de utilizador e palavra-passe atuais. Introduza um novo nome de utilizador e palavra-passe à direita. As palavras-passe devem ter um mínimo de 8 carateres com pelo menos 4 combinações de letras maiúsculas, letras minúsculas, números e carateres especiais. As palavras-passe não podem conter o ID de utilizador.
   4. Clique em "change" ("alterar") para aplicar todas as alterações.
6. Selecione uma câmara na lista clicando duas vezes na imagem da câmara ou clicando no botão 'Click' ('Clicar') na coluna IP Conf. A janela pop-up irá mostrar as definições de rede atuais da câmara, permitindo que os utilizadores administradores ajustem as definições conforme necessário.
7. Para aceder à página web da câmara, clique em 'View Camera Website' ('Ver Website da Câmara') na janela IP Config.
8. Para guardar as alterações efetuadas nas definições da câmara, introduza o nome de utilizador e a palavra-passe da conta de administrador da câmara e clique em 'Apply' ('Aplicar').

Selecione DHCP para permitir que a câmara receba o seu endereço IP automaticamente do servidor DHCP.
Selecione "Static" ("Estático") para introduzir manualmente o endereço IP da câmara, a máscara de sub-rede (Sub)Netmask, o gateway e as informações de DNS.
O IP da câmara deve ser definido como estático se estiver a ligar-se ao Spectrum® IPVMS. Contacte o seu administrador de rede para obter mais informações.

Informações TCP/IP padrão: DHCP.

VISUALIZADOR WEB

NOTA: Recomenda-se o navegador Chrome para a configuração de IVA.

Depois de as definições de rede da câmara terem sido configuradas corretamente, pode aceder ao visualizador web da câmara utilizando o DW IP Finder.

Para abrir o visualizador web da câmara:

1. Encontre a câmara utilizando o DW IP Finder.
2. Clique duas vezes na visualização da câmara na tabela de resultados.
3. Pressione 'View Camera Website' ('Ver Website da Câmara'). O visualizador web da câmara será aberto no seu navegador web padrão.
4. Introduza o nome de utilizador e a palavra-passe da câmara que configurou no DW IP Finder. Se não configurou um novo nome de utilizador e palavra-passe através do DW IP Finder, não poderá ver o vídeo da câmara. Uma mensagem irá direcioná-lo para configurar uma nova palavra-passe para a câmara para ver o vídeo.


5. Ao aceder à câmara pela primeira vez, instale o leitor VLC para ficheiros web para ver o vídeo da câmara.

NOTA: A versão de 32 bits do leitor VLC deve ser instalada. Se estiver a utilizar um sistema de 64 bits, desinstale a versão anterior de 64 bits e reinstale utilizando a versão de 32 bits.
NOTA: Algumas opções de menu podem não estar disponíveis com base no modelo da câmara. Consulte o manual completo para obter mais informações.
