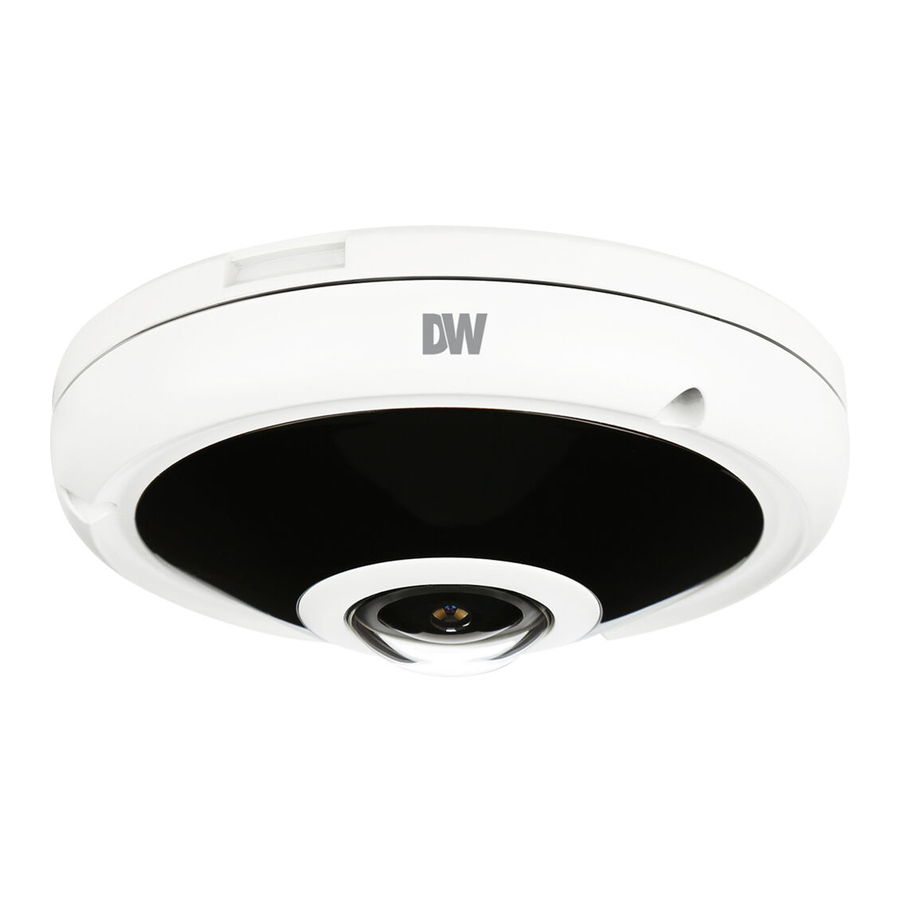

Digital Watchdog MEGApix PanO Vodnik za hiter začetek

KAJ JE V ŠKATLI

Privzete informacije za prijavo: admin | admin
Ko se prvič prijavite v kamero, boste pozvani, da nastavite novo geslo. Novo geslo lahko nastavite s programsko opremo DW® IP Finder™ ali neposredno iz brskalniškega menija kamere.

OPOMBA: Prenesite vsa podporna gradiva in orodja na enem mestu

1. Pojdite na: http://www.digital-watchdog.com/resources
2. Poiščite svoj izdelek tako, da vnesete številko dela v iskalno vrstico 'Search by Product' ('Iskanje po izdelku'). Rezultati za ustrezne številke delov se bodo samodejno pojavili glede na številko dela, ki jo vnesete.
3. Kliknite 'Search' ('Išči'). Vsa podprta gradiva, vključno z navodili in vodnikom za hiter začetek (QSG), se bodo pojavila v rezultatih.

Pozor: Ta dokument je namenjen kot hiter referenčni priročnik za začetno nastavitev. Priporočljivo je, da uporabnik prebere celoten priročnik z navodili za popolno in pravilno namestitev ter uporabo.

PRIPRAVA NA NAMESTITEV KAMERE

1. Montažna površina mora prenesti petkratno težo vaše kamere.
2. Ne dovolite, da bi se kabli zataknili na neprimernih mestih ali da bi se poškodoval pokrov električne linije. To lahko povzroči okvaro ali požar.
3.
   Ta navodila za servisiranje so namenjena samo usposobljenemu servisnemu osebju. Da bi zmanjšali tveganje električnega udara, ne izvajajte nobenih servisnih del, razen tistih, ki so navedena v navodilih za uporabo, razen če ste usposobljeni za to.
4.
   Obstaja nevarnost eksplozije, če je baterija zamenjana nepravilno, zato jo je treba zamenjati samo z enako baterijo.
5. Izrabljene baterije je treba odstraniti v skladu z lokalnimi predpisi ali navodili proizvajalca baterij. Odstranjevanje baterij v ognju ali v vroči pečici ali mehansko drobljenje in rezanje lahko povzroči eksplozijo.
6. Če pustite baterijo v okolju z zelo visoko temperaturo ali nizkim zračnim tlakom, lahko pride do eksplozije ali uhajanja vnetljivih tekočin ali plinov.
7. Ta izdelek je namenjen za napajanje z napajalnikom, ki je na seznamu UL in označen z "Razred 2" ali "LPS" ali "PS2" in ima nazivno napetost 12 Vdc, 0,71 A (DWC- PPVF9Di2TW in DWC-PVF9Di2TW) in 0,63 A (DWC-PPVF5Di1TW in DWC-PVF5Di1TW) min.
8. Žično LAN vozlišče, ki zagotavlja napajanje prek Etherneta (PoE) v skladu z IEEE 802-3af, mora biti naprava s seznama UL, katere izhod je ocenjen kot vir omejene moči, kot je opredeljeno v UL60950-1 ali PS2, kot je opredeljeno v UL62368-1.
9. Enota je namenjena za namestitev v omrežno okolje 0, kot je opredeljeno v IEC TR 62102. Kot taka mora biti povezana Ethernetna napeljava omejena na notranjost stavbe.
10. S pomočjo šablone za montažo ali same kamere označite in izvrtajte potrebne luknje v steni ali stropu.

NAPAJANJE KAMERE

Napeljite žice skozi in naredite vse potrebne povezave.

NAMESTITEV KAMERE

1. Ko so vsi kabli priključeni, pritrdite kamero na montažno površino s priloženimi vijaki.
2. Za mehke montažne površine uporabite priloženo kovinsko montažno ploščo. Pritrdite montažno ploščo na montažno površino s priloženimi vijaki. Nato pritisnite spodnje ohišje na montažno ploščo. Trije okvirji na ohišju se bodo poravnali in zaskočili na ploščo.
3. Komplet vodotesnega pokrova je opremljen z dvema gumijastima obročema z različnimi premeri. Črni gumijasti obroč ima notranji premer ø0,15" (ø4 mm). Beli gumijasti obroč ima notranji premer ø0,19" (ø5 mm). Pri uporabi vodotesnega pokrova uporabite gumijasti obroč, ki najbolj ustreza premeru vašega omrežnega kabla.
   1. Napeljite LAN kabel skozi vodotesni pokrov, tesnilo in gumijasti obroč.
   2. Priključite LAN kabel v omrežno vtičnico kamere .
   3. bo pritrjen z obratom za ¼ v nasprotni smeri urinega kazalca.
   4. Navijte in zasukajte tesno na .

OPOMBA: Za zagotovitev vodotesnosti se prepričajte, da je o-obroč nameščen med a in b. V ekstremnih okoljih je priporočljiva uporaba zunanjega tesnila.
OPOMBA: Kabli s premerom od ø4,5 mm do ø5,5 mm morajo uporabljati črni gumijasti obroč. Kabli s premerom nad ø5,5 mm morajo uporabljati beli gumijasti obroč.

4. Ponovno pritrdite tesnilni obroč kamere in kupolo na modul kamere tako, da poravnate luknje za vijake. Poravnajte klin na strani kamere s tistim na montažnem nosilcu.

Namestitev z uporabo montažnega vijaka in vijakov:

1. S pomočjo šablone za namestitev matic in vijakov označite in izvrtajte luknje na montažni površini.
2. Pritrdite dva dolga montažna vijaka na podnožje kamere.
3. Napeljite žice skozi montažni nosilec in naredite vse potrebne povezave.
4. Pritrdite kamero na montažno površino z uporabo 2 montažnih matic. Zavrtite zaporne diske čez vijake, dokler kamera ni trdno pritrjena na montažno površino.
5. Ponovno pritrdite tesnilni obroč kamere in kupolo na modul kamere tako, da poravnate luknje za vijake. Prepričajte se, da ste poravnali klin na strani kamere z
   tistim na montažnem nosilcu.

KABLIRANJE

UPRAVLJANJE KARTICE SD

Za namestitev pomnilniške kartice:

1. Reža za kartico SD se nahaja poleg gumba za ponastavitev.
2. Odstranite pokrov kamere z modula kamere tako, da odvijete vijake pokrova.
3. Vstavite kartico Micro SD/SDHC razreda 10 v skladu s shemo.
4. Če želite odstraniti kartico SD, jo nežno pritisnite v režo za kartico, da jo sprostite. Kartica bo samodejno izskočila.

DW® IP FINDER™

Uporabite programsko opremo DW® IP Finder™ za skeniranje omrežja in zaznavanje vseh kamer MEGApix®, nastavite omrežne nastavitve kamere ali dostopajte do spletnega odjemalca kamere.

Omrežna nastavitev

1. Za namestitev DW IP Finderja pojdite na: http://www.digital-watchdog.com
2. V iskalno polje na vrhu strani vnesite "DW IP Finder".
3. Pojdite na zavihek "Software" ("Programska oprema") na strani DW IP Finder, da prenesete namestitveno datoteko.
4. Sledite namestitvi, da namestite DW IP Finder. Odprite DW IP Finder in kliknite 'Scan Devices' ('Skeniraj naprave'). Skeniral bo izbrano omrežje za vse podprte naprave in rezultate navedel v tabeli. Med skeniranjem bo logotip DW® postal siv.
5. Pri prvi povezavi s kamero je treba nastaviti geslo. Za nastavitev gesla za vašo kamero:
   1. Označite polje poleg kamere v rezultatih iskanja IP Finderja. Izberete lahko več kamer.
   2. Kliknite "Bulk Password Assign" ("Množična dodelitev gesla") na levi strani.
   3. Vnesite admin/admin za trenutno uporabniško ime in geslo. Vnesite novo uporabniško ime in geslo na desni strani. Gesla morajo imeti najmanj 8 znakov z najmanj 4 kombinacijami velikih črk, malih črk, številk in posebnih znakov. Gesla ne smejo vsebovati ID-ja uporabnika.
   4. Kliknite "change" ("spremeni"), da uporabite vse spremembe.
6. Izberite kamero s seznama tako, da dvokliknete sliko kamere ali kliknete gumb 'Click' ('Klikni') pod stolpcem IP Conf. V pojavnem oknu bodo prikazane trenutne omrežne nastavitve kamere, kar bo skrbnikom omogočilo, da po potrebi prilagodijo nastavitve.
7. Za dostop do spletne strani kamere kliknite 'View Camera Website' ('Ogled spletne strani kamere') v oknu IP Config.
8. Če želite shraniti spremembe, narejene v nastavitvah kamere, vnesite uporabniško ime in geslo skrbniškega računa kamere in kliknite 'Apply' ('Uporabi').

Izberite DHCP, da kameri omogočite samodejno prejemanje naslova IP od strežnika DHCP.
Izberite "Static" ("Statično"), da ročno vnesete naslov IP kamere, (pod)omrežno masko, prehod in informacije DNS.
Naslov IP kamere mora biti nastavljen na statični, če se povezujete s Spectrum® IPVMS. Za več informacij se obrnite na skrbnika omrežja.

Privzete informacije TCP/IP: DHCP.

SPLETNI PREGLEDNIKO

OPOMBA: Za konfiguracijo IVA je priporočljiv brskalnik Chrome.

Ko so omrežne nastavitve kamere pravilno nastavljene, lahko do spletnega pregledovalnika kamere dostopate z DW IP Finderjem.

Za odpiranje spletnega pregledovalnika kamere:

1. Poiščite kamero z DW IP Finderjem.
2. Dvokliknite pogled kamere v tabeli z rezultati.
3. Pritisnite 'View Camera Website' ('Ogled spletne strani kamere'). Spletni pregledovalnik kamere se bo odprl v vašem privzetem spletnem brskalniku.
4. Vnesite uporabniško ime in geslo kamere, ki ste ju nastavili v DW IP Finderju. Če niste nastavili novega uporabniškega imena in gesla prek DW IP Finderja, ne boste mogli gledati videa iz kamere. Sporočilo vas bo usmerilo, da nastavite novo geslo za kamero za ogled videa.


5. Pri prvem dostopu do kamere namestite predvajalnik VLC za spletne datoteke za ogled videa iz kamere.

OPOMBA: Namestiti je treba 32-bitno različico predvajalnika VLC. Če uporabljate 64-bitni sistem, odstranite prejšnjo 64-bitno različico in jo znova namestite s 32-bitno različico.
OPOMBA: Nekatere možnosti menija morda niso na voljo, odvisno od modela kamere. Za več informacij si oglejte celoten priročnik.
