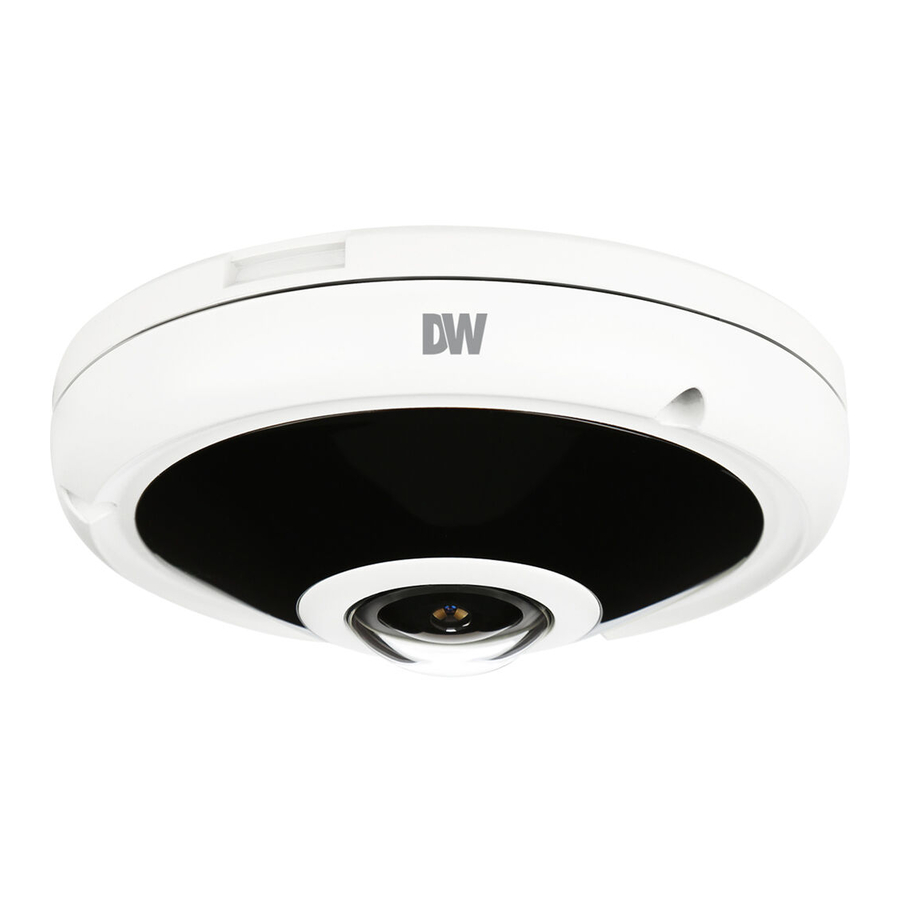

Guia de Início Rápido da Digital Watchdog MEGApix PanO

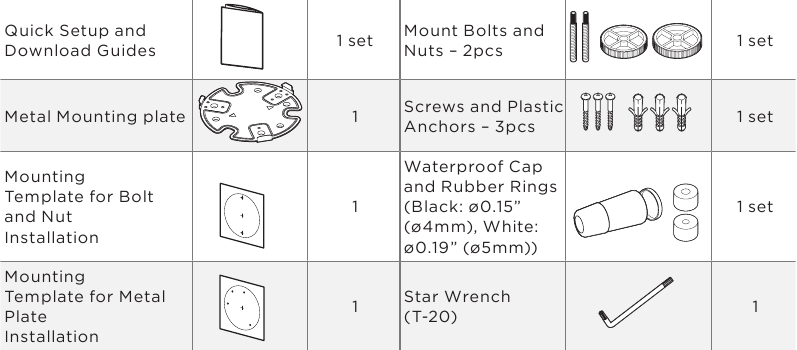

O QUE HÁ NA CAIXA

Informações de Login Padrão: admin | admin
Ao fazer login na câmera pela primeira vez, você será solicitado a configurar uma nova senha. Você pode definir a nova senha usando o software DW® IP Finder™ ou diretamente do menu do navegador da câmera.

NOTA: Baixe todos os seus materiais de suporte e ferramentas em um só lugar

1. Acesse: http://www.digital-watchdog.com/resources
2. Pesquise seu produto inserindo o número da peça na barra de pesquisa 'Search by Product' (Pesquisar por Produto). Os resultados para os números de peça aplicáveis serão preenchidos automaticamente com base no número da peça que você inserir.
3. Clique em 'Search' (Pesquisar). Todos os materiais suportados, incluindo manuais e guia de início rápido (QSGs), aparecerão nos resultados.

Atenção: Este documento tem como objetivo servir como uma referência rápida para a configuração inicial. Recomenda-se que o usuário leia todo o manual de instruções para uma instalação e uso completos e adequados.

PREPARANDO PARA MONTAR A CÂMERA

1. A superfície de montagem deve suportar cinco vezes o peso da sua câmera.
2. Não deixe que os cabos fiquem presos em locais inadequados ou que a linha elétrica seja danificada. Isso pode causar uma avaria ou incêndio.
3.
   Estas instruções de manutenção são para uso exclusivo de pessoal de serviço qualificado. Para reduzir o risco de choque elétrico, não realize nenhuma manutenção além da contida nas instruções de operação, a menos que você seja qualificado para fazê-lo.
4.
   Existe risco de explosão se a bateria for substituída incorretamente e ela deve ser substituída apenas pela mesma bateria.
5. As baterias usadas devem ser descartadas de acordo com os regulamentos locais ou as instruções do fabricante da bateria. Descartar baterias no fogo ou em um forno quente, ou esmagá-las e cortá-las mecanicamente pode causar uma explosão.
6. Deixar a bateria em ambientes de temperatura muito alta ou baixa pressão do ar pode resultar em uma explosão ou vazamento de líquidos ou gases inflamáveis.
7. Este produto deve ser alimentado por uma fonte de alimentação com certificação UL marcada como "Classe 2" ou "LPS" ou "PS2" e classificada como 12 Vdc, 0,71A (DWC- PPVF9Di2TW e DWC-PVF9Di2TW) e 0,63A (DWC-PPVF5Di1TW e DWC-PVF5Di1TW) mín.
8. O hub LAN com fio que fornece energia através do Ethernet (PoE) em conformidade com IEEE 802-3af deve ser um dispositivo com certificação UL com a saída avaliada como uma Fonte de Alimentação Limitada, conforme definido em UL60950-1 ou PS2, conforme definido em UL62368-1.
9. A unidade destina-se à instalação em um Ambiente de Rede 0, conforme definido em IEC TR 62102. Como tal, a fiação Ethernet associada deve ser limitada ao interior do edifício.
10. Usando a folha de modelo de montagem ou a própria câmera, marque e faça os furos necessários na parede ou no teto.

ALIMENTANDO A CÂMERA

Passe os fios e faça todas as conexões necessárias.

INSTALANDO A CÂMERA

1. Depois que todos os cabos estiverem conectados, fixe a câmera na superfície de montagem usando os parafusos incluídos.

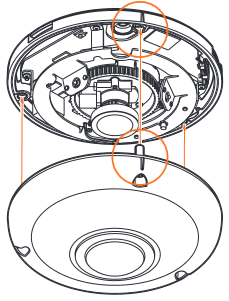

2. Para superfícies de instalação macias, use a placa de montagem de metal incluída. Fixe a placa de montagem na superfície de montagem usando os parafusos incluídos. Em seguida, pressione a caixa inferior na placa de montagem. As três molduras na caixa se alinharão e travarão na placa.

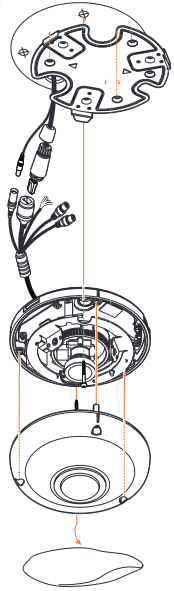

3. O conjunto de tampa à prova d'água vem com dois anéis de borracha com diâmetros diferentes. O anel de borracha preto tem um diâmetro interno de ø0,15" (ø4mm). O anel de borracha branco tem um diâmetro interno de ø0,19" (ø5mm). Ao usar a tampa à prova d'água, use o anel de borracha mais adequado para o diâmetro do cabo de rede.
   1. Passe o cabo LAN através da tampa à prova d'água, da junta e do anel de borracha .
   2. Conecte o cabo LAN à porta de rede da câmera .
   3. será fixado com um giro de ¼ no sentido anti-horário.
   4. Enrosque e torça firmemente em .

NOTA: Para garantir a vedação contra umidade, certifique-se de que o anel de vedação esteja no lugar entre a e b. Em ambientes extremos, recomenda-se o uso de um selante com classificação para uso externo.
NOTA: Cabos com espessura de ø4,5mm a ø5,5mm devem usar o anel de borracha preto. Cabos com espessura superior a ø5,5mm devem usar o anel de borracha branco.

4. Reconecte o anel de vedação e a cúpula da câmera ao módulo da câmera alinhando os orifícios dos parafusos. Alinhe a cunha na lateral da câmera com a da suporte de montagem.

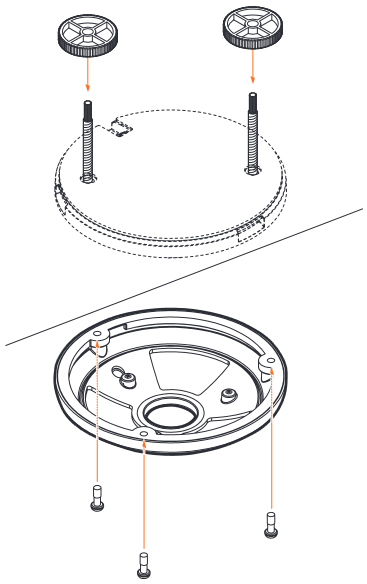

Instalação usando parafuso e parafusos de montagem:

1. Usando a folha de modelo para a instalação de porcas e parafusos, marque e faça os furos na superfície de montagem.
2. Fixe os dois parafusos de montagem longos na base da câmera.
3. Passe os fios através do suporte de montagem e faça todas as conexões necessárias.
4. Monte a câmera na superfície de montagem usando as 2 porcas de montagem. Gire os discos de travamento sobre os parafusos até que a câmera esteja bem presa à superfície de montagem.
5. Reconecte o anel de vedação e a cúpula da câmera ao módulo da câmera alinhando os orifícios dos parafusos. Certifique-se de alinhar a cunha na lateral da câmera com a do suporte de montagem.

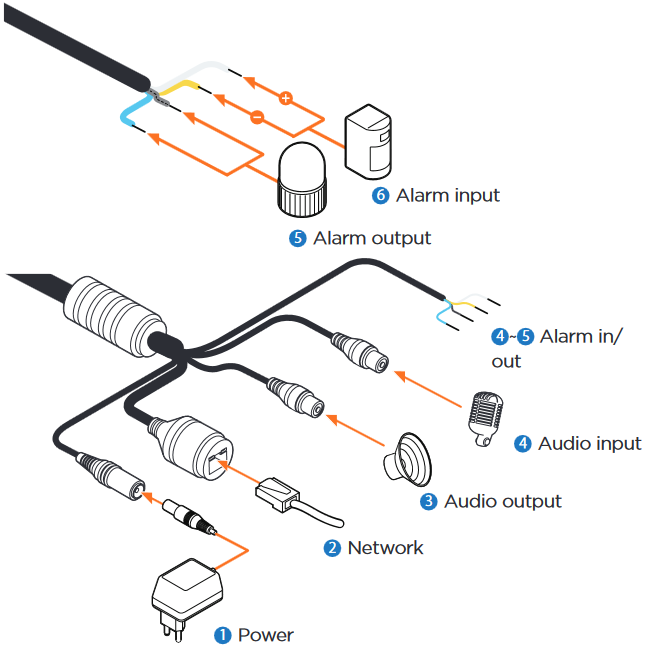

CABEAMENTO

GERENCIANDO O CARTÃO SD

Para instalar o cartão de memória:

1. O slot do cartão SD está localizado próximo ao botão de reset (redefinir).
2. Solte a cúpula da câmera do módulo da câmera desparafusando os parafusos da cúpula.
3. Insira um cartão Micro SD/SDHC classe 10 de acordo com o diagrama.
4. Para remover o cartão SD, pressione o cartão suavemente no slot do cartão para liberá-lo. O cartão será ejetado automaticamente.

DW® IP FINDER™

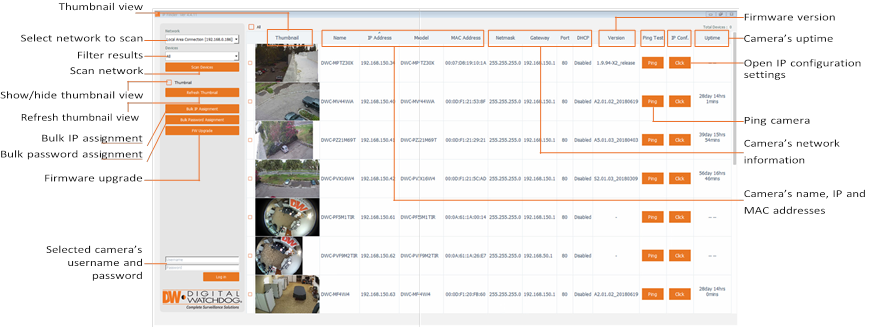

Use o software DW® IP Finder™ para escanear a rede e detectar todas as câmeras MEGApix®, definir as configurações de rede da câmera ou acessar o cliente web da câmera.

Configuração de Rede

1. Para instalar o DW IP Finder, acesse: http://www.digital-watchdog.com
2. Digite "DW IP Finder" na caixa de pesquisa na parte superior da página.
3. Acesse a guia "Software" na página do DW IP Finder para baixar o arquivo de instalação.
4. Siga a instalação para instalar o DW IP Finder. Abra o DW IP Finder e clique em 'Scan Devices' (Escanear Dispositivos). Ele irá escanear a rede selecionada para todos os dispositivos suportados e listar os resultados na tabela. Durante a digitalização, o logotipo DW® ficará cinza.
5. Ao conectar-se à câmera pela primeira vez, uma senha deve ser definida. Para configurar uma senha para sua câmera:
   1. Marque a caixa ao lado da câmera nos resultados da pesquisa do IP Finder. Você pode selecionar várias câmeras.

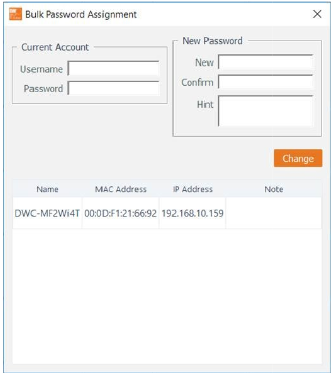

   2. Clique em "Bulk Password Assign" (Atribuir Senha em Massa) à esquerda.
   3. Digite admin/admin para o nome de usuário e senha atuais. Digite um novo nome de usuário e senha à direita. As senhas devem ter um mínimo de 8 caracteres com pelo menos 4 combinações de letras maiúsculas, letras minúsculas, números e caracteres especiais. As senhas não podem conter o ID do usuário.
   4. Clique em "change" (alterar) para aplicar todas as alterações.

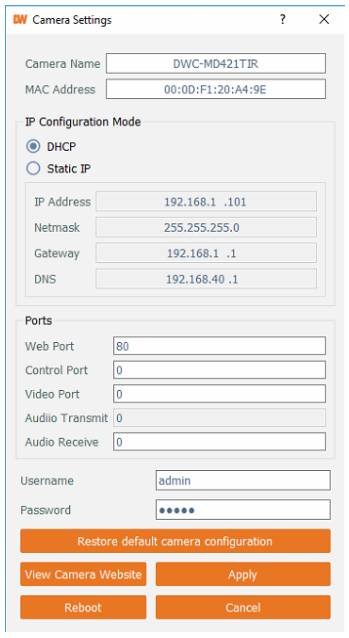

6. Selecione uma câmera na lista clicando duas vezes na imagem da câmera ou clicando no botão 'Click' (Clique) na coluna IP Conf. A janela pop-up mostrará as configurações de rede atuais da câmera, permitindo que os usuários administradores ajustem as configurações conforme necessário.
7. Para acessar a página da web da câmera, clique em 'View Camera Website' (Visualizar Site da Câmera) na janela IP Config.
8. Para salvar as alterações feitas nas configurações da câmera, digite o nome de usuário e a senha da conta de administrador da câmera e clique em 'Apply' (Aplicar).

Selecione DHCP para permitir que a câmera receba seu endereço IP automaticamente do servidor DHCP.
Selecione "Static" (Estático) para inserir manualmente o endereço IP da câmera, (Sub)Netmask (Máscara de Sub-rede), Gateway e informações de DNS.
O IP da câmera deve ser definido como estático se estiver conectando ao Spectrum® IPVMS. Entre em contato com o administrador de rede para obter mais informações.

Informações TCP/IP padrão: DHCP.

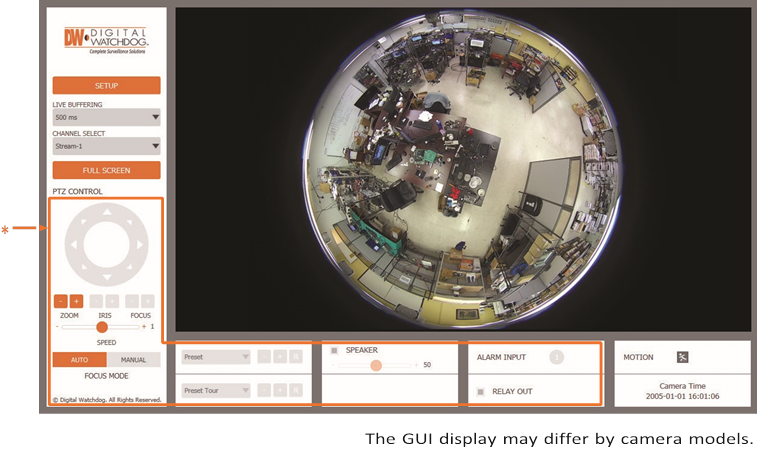

VISUALIZADOR WEB

NOTA: O navegador Chrome é recomendado para a configuração do IVA.

Depois que as configurações de rede da câmera forem configuradas corretamente, você pode acessar o visualizador web da câmera usando o DW IP Finder.

Para abrir o visualizador web da câmera:

1. Encontre a câmera usando o DW IP Finder.
2. Clique duas vezes na visualização da câmera na tabela de resultados.
3. Pressione 'View Camera Website' (Visualizar Site da Câmera). O visualizador web da câmera será aberto no seu navegador web padrão.

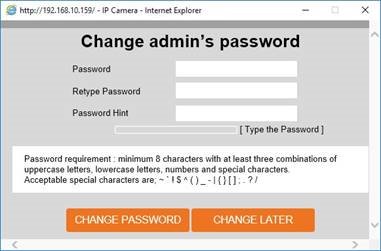

4. Digite o nome de usuário e a senha da câmera que você configurou no DW IP Finder. Se você não configurou um novo nome de usuário e senha através do DW IP Finder, você não poderá ver o vídeo da câmera. Uma mensagem o direcionará para configurar uma nova senha para a câmera para ver o vídeo.


5. Ao acessar a câmera pela primeira vez, instale o VLC player para arquivos web para visualizar o vídeo da câmera.

NOTA: A versão de 32 bits do VLC player deve ser instalada. Se você estiver usando um sistema de 64 bits, desinstale a versão anterior de 64 bits e reinstale usando a versão de 32 bits.
NOTA: Algumas opções de menu podem não estar disponíveis com base no modelo da câmera. Consulte o manual completo para obter mais informações.
