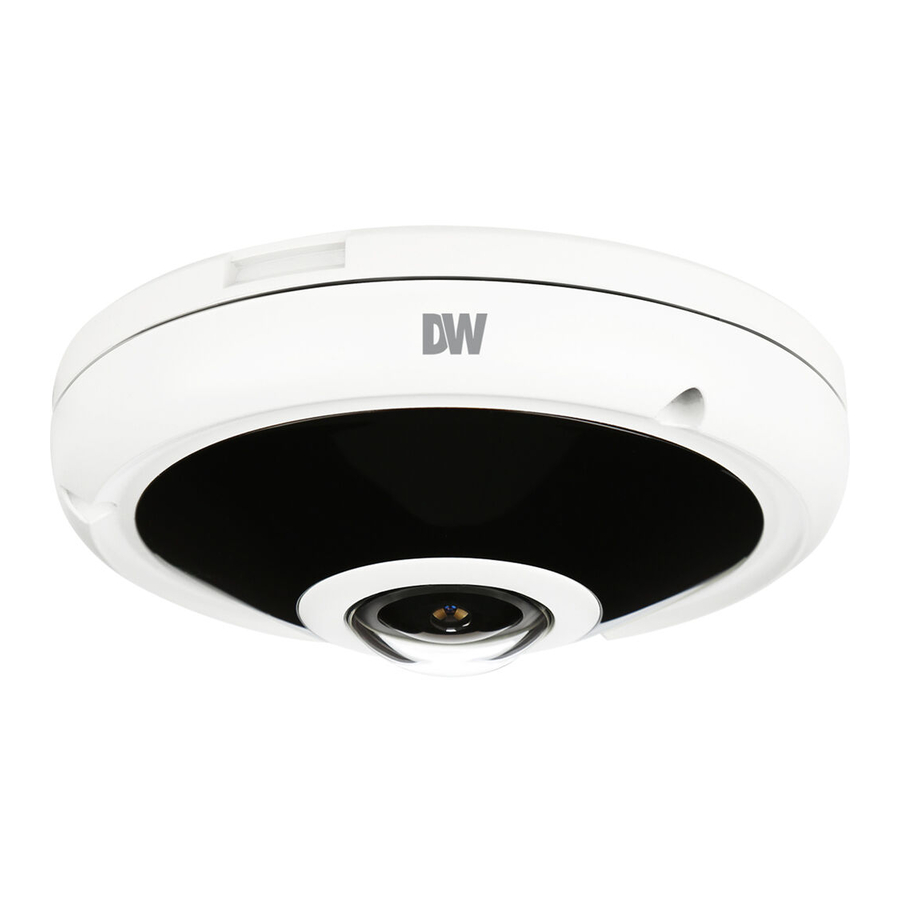

Digital Watchdog MEGApix PanO Hızlı Başlangıç Kılavuzu

KUTU İÇERİĞİ

Varsayılan Giriş Bilgileri: admin | admin
Kameraya ilk kez giriş yaparken, yeni bir şifre oluşturmanız istenecektir. Yeni şifreyi DW® IP Finder™ yazılımını kullanarak veya doğrudan kameranın tarayıcı menüsünden ayarlayabilirsiniz.

NOT: Tüm destek materyallerinizi ve araçlarınızı tek bir yerden indirin

1. Şuraya gidin: http://www.digital-watchdog.com/resources
2. Ürününüzü, parça numarasını 'Ürüne Göre Ara' arama çubuğuna girerek arayın. Uygulanabilir parça numaraları için sonuçlar, girdiğiniz parça numarasına göre otomatik olarak doldurulacaktır.
3. 'Ara'ya tıklayın. Kılavuzlar ve hızlı başlangıç kılavuzu (QSG'ler) dahil olmak üzere desteklenen tüm materyaller sonuçlarda görünecektir.

Dikkat: Bu belge, ilk kurulum için hızlı bir referans olarak hizmet etmeyi amaçlamaktadır. Tam ve doğru kurulum ve kullanım için kullanıcının tüm kullanım kılavuzunu okuması önerilir.

KAMERAYI MONTE ETMEYE HAZIRLIK

1. Montaj yüzeyi, kameranızın ağırlığının beş katını taşımalıdır.
2. Kabloların uygunsuz yerlere sıkışmasına veya elektrik hattı kapağının hasar görmesine izin vermeyin. Bu, arızaya veya yangına neden olabilir.
3.
   Bu servis talimatları yalnızca kalifiye servis personeli tarafından kullanılmak içindir. Elektrik çarpması riskini azaltmak için, kalifiye değilseniz, çalıştırma talimatlarında yer alanlar dışında herhangi bir servis işlemi yapmayın.
4.
   Pil yanlış değiştirilirse patlama riski vardır ve yalnızca aynı pille değiştirilmelidir.
5. Kullanılmış piller yerel düzenlemelere veya pil üreticisinin talimatlarına göre imha edilmelidir. Pillerin ateşe veya sıcak bir fırına atılması veya mekanik olarak ezilmesi ve kesilmesi patlamaya neden olabilir.
6. Pilin çok yüksek sıcaklıkta veya düşük hava basıncı ortamlarında bırakılması, patlamaya veya yanıcı sıvıların veya gazların sızmasına neden olabilir.
7. Bu ürünün, "Sınıf 2" veya "LPS" veya "PS2" işaretli ve 12 Vdc, 0,71A (DWC- PPVF9Di2TW ve DWC-PVF9Di2TW) ve 0,63A (DWC-PPVF5Di1TW ve DWC-PVF5Di1TW) min. değerlerinde UL Listeli bir Güç Kaynağı Ünitesi tarafından sağlanması amaçlanmıştır.
8. IEEE 802-3af uyarınca Ethernet (PoE) üzerinden güç sağlayan kablolu LAN hub'ı, UL60950-1'de tanımlandığı gibi Sınırlı Güç Kaynağı veya UL62368-1'de tanımlandığı gibi PS2 olarak değerlendirilen çıkışa sahip UL Listeli bir cihaz olmalıdır.
9. Ünite, IEC TR 62102'de tanımlandığı gibi bir Ağ Ortamı 0'da kurulmak üzere tasarlanmıştır. Bu nedenle, ilişkili Ethernet kabloları bina içinde sınırlı olacaktır.
10. Montaj şablonu sayfasını veya kameranın kendisini kullanarak, duvarda veya tavanda gerekli delikleri işaretleyin ve delin.

KAMERAYA GÜÇ VERME

Kabloları geçirin ve gerekli tüm bağlantıları yapın.

KAMERAYI KURMA

1. Tüm kablolar bağlandıktan sonra, kamerayı birlikte verilen vidaları kullanarak montaj yüzeyine sabitleyin.
2. Yumuşak montaj yüzeyleri için, birlikte verilen metal montaj plakasını kullanın. Montaj plakasını birlikte verilen vidaları kullanarak montaj yüzeyine sabitleyin. Ardından, alt kasayı montaj plakasına bastırın. Kasadaki üç çerçeve, plakaya hizalanacak ve yerine kilitlenecektir.
3. Su geçirmez kapak seti, farklı çaplarda iki lastik halka ile birlikte gelir. Siyah lastik halkanın iç çapı ø0,15" (ø4mm)'dir. Beyaz lastik halkanın iç çapı ø0,19" (ø5mm)'dir. Su geçirmez kapağı kullanırken, ağ kablonuzun çapına en uygun lastik halkayı kullanın.
   1. LAN kablosunu su geçirmez kapaktan, contadan ve lastik halkadan geçirin.
   2. LAN kablosunu kameranın ağ bağlantı noktasına bağlayın .
   3. ¼ tur saat yönünün tersine çevrilerek sabitlenecektir.
   4. 'i 'e sıkıca geçirin ve çevirin.

NOT: Nem yalıtımını sağlamak için, o-ringin a ve b arasında yerinde olduğundan emin olun. Aşırı ortamlarda dış mekan sınıfı bir dolgu macunu kullanılması önerilir.
NOT: ø4,5 mm ila ø5,5 mm kalınlığındaki kablolar siyah lastik halkayı kullanmalıdır. ø5,5 mm'den daha kalın kablolar beyaz lastik halkayı kullanmalıdır.

4. Vida deliklerini hizalayarak kameranın conta halkasını ve kubbesini kamera modülüne yeniden takın. Kameranın yan tarafındaki kamayı montaj braketindekiyle hizalayın.

Montaj cıvatası ve vidaları kullanılarak kurulum:

1. Somun ve cıvata montajı için şablon sayfasını kullanarak, montaj yüzeyindeki delikleri işaretleyin ve delin.
2. İki uzun montaj vidasını kameranın tabanına sabitleyin.
3. Kabloları montaj braketinden geçirin ve gerekli tüm bağlantıları yapın.
4. 2 montaj somununu kullanarak kamerayı montaj yüzeyine monte edin. Kamera montaj yüzeyinden sıkıca tutulana kadar kilitleme disklerini vidaların üzerine döndürün.
5. Vida deliklerini hizalayarak kameranın conta halkasını ve kubbesini kamera modülüne yeniden takın. Kameranın yan tarafındaki kamayı montaj braketindekiyle hizaladığınızdan emin olun.
   kamera ile montaj braketindekiyle hizaladığınızdan emin olun.

KABLOLAMA

SD KARTI YÖNETME

Hafıza kartını takmak için:

1. SD kart yuvası, sıfırlama düğmesinin yanında bulunur.
2. Kapak kubbesi vidalarını sökerek kameranın kapak kubbesini kamera modülünden ayırın.
3. Şemaya göre bir Micro SD/SDHC sınıf 10 kartı takın.
4. SD kartı çıkarmak için, serbest bırakmak için kartı yuvaya hafifçe bastırın. Kart otomatik olarak dışarı çıkacaktır.

DW® IP FINDER™

Ağı taramak ve tüm MEGApix® kameralarını algılamak, kameranın ağ ayarlarını yapmak veya kameranın web istemcisine erişmek için DW® IP Finder™ yazılımını kullanın.

Ağ Kurulumu

1. DW IP Finder'ı kurmak için şu adrese gidin: http://www.digital-watchdog.com
2. Sayfanın üst kısmındaki arama kutusuna "DW IP Finder" yazın.
3. Kurulum dosyasını indirmek için DW IP Finder sayfasındaki "Yazılım" sekmesine gidin.
4. DW IP Finder'ı kurmak için kurulumu izleyin. DW IP Finder'ı açın ve 'Cihazları Tara'ya tıklayın. Seçilen ağı desteklenen tüm cihazlar için tarayacak ve sonuçları tabloda listeleyecektir. Tarama sırasında DW® logosu griye dönecektir.
5. Kameraya ilk kez bağlanırken, bir şifre ayarlanmalıdır. Kameranız için bir şifre ayarlamak için:
   1. IP Finder'ın arama sonuçlarında kameranın yanındaki kutuyu işaretleyin. Birden fazla kamera seçebilirsiniz.
   2. Soldaki "Toplu Şifre Ata"ya tıklayın.
   3. Mevcut kullanıcı adı ve şifre için admin/admin girin. Sağa yeni bir kullanıcı adı ve şifre girin. Şifreler, en az 4 büyük harf, küçük harf, sayı ve özel karakter kombinasyonu ile en az 8 karakterden oluşmalıdır. Şifreler, kullanıcı kimliğini içeremez.
   4. Tüm değişiklikleri uygulamak için "değiştir"e tıklayın.
6. Kameranın görüntüsüne çift tıklayarak veya IP Conf. sütununun altındaki 'Tıkla' düğmesine tıklayarak listeden bir kamera seçin. Açılır pencere, kameranın mevcut ağ ayarlarını gösterecek ve yönetici kullanıcıların ayarları gerektiği gibi ayarlamasına olanak tanıyacaktır.
7. Kameranın web sayfasına erişmek için, IP Yapılandırma penceresinden 'Kamera Web Sitesini Görüntüle'ye tıklayın.
8. Kameranın ayarında yapılan değişiklikleri kaydetmek için, kameranın yönetici hesabının kullanıcı adını ve şifresini girin ve 'Uygula'ya tıklayın.

Kameranın IP adresini DHCP sunucusundan otomatik olarak almasına izin vermek için DHCP'yi seçin.
Kameranın IP adresini, (Alt)Ağ Maskesini, Ağ Geçidini ve DNS bilgilerini manuel olarak girmek için "Statik"i seçin.
Spectrum® IPVMS'ye bağlanıyorsanız, kameranın IP'si statik olarak ayarlanmalıdır. Daha fazla bilgi için ağ yöneticinize başvurun.

Varsayılan TCP/IP bilgileri: DHCP.

WEB GÖRÜNTÜLEYİCİ

NOT: IVA yapılandırması için Chrome tarayıcısı önerilir.

Kameranın ağ ayarları düzgün bir şekilde yapıldıktan sonra, DW IP Finder'ı kullanarak kameranın web görüntüleyicisine erişebilirsiniz.

Kameranın web görüntüleyicisini açmak için:

1. DW IP Finder'ı kullanarak kamerayı bulun.
2. Sonuçlar tablosunda kameranın görünümüne çift tıklayın.
3. 'Kamera Web Sitesini Görüntüle'ye basın. Kameranın web görüntüleyicisi varsayılan web tarayıcınızda açılacaktır.
4. DW IP Finder'da ayarladığınız kameranın kullanıcı adını ve şifresini girin. DW IP Finder aracılığıyla yeni bir kullanıcı adı ve şifre ayarlamadıysanız, kameradan video görüntüleyemezsiniz. Bir mesaj, videoyu görüntülemek için kamera için yeni bir şifre ayarlamanız için sizi yönlendirecektir.


5. Kameraya ilk kez erişirken, kameradan video görüntülemek için web dosyaları için VLC player'ı kurun.

NOT: VLC player'ın 32 bit sürümü kurulmalıdır. 64 bit bir sistem kullanıyorsanız, önceki 64 bit sürümünü kaldırın ve 32 bit sürümünü kullanarak yeniden kurun.
NOT: Bazı menü seçenekleri kamera modeline göre kullanılamayabilir. Daha fazla bilgi için tam kılavuza bakın.
