Focusrite Clarett 4Pre - Používateľská príručka audio rozhrania

PREHĽAD

Nadmerná hladina akustického tlaku zo slúchadiel môže spôsobiť stratu sluchu.

Toto zariadenie sa smie pripájať iba k portom Thunderbolt™.

Úvod

Ďakujeme vám za zakúpenie Clarett 4Pre, jedného z radu profesionálnych audio rozhraní Thunderbolt™ od spoločnosti Focusrite, ktoré obsahujú novo navrhnuté, vysokokvalitné analógové predzosilňovače Clarett s jedinečnou funkciou AIR. V spojení s aplikáciou Focusrite Control máte teraz vysoko univerzálne a profesionálne riešenie na smerovanie vysokokvalitného zvuku do a zo systému nahrávania v počítači s extrémne nízkou latenciou.

Clarett 4Pre môžete použiť aj ako "samostatné" (stand-alone) rozhranie na pódiu, čím získate výhody vysokokvalitných analógových mikrofónnych predzosilňovačov Focusrite pre vaše živé vystúpenie.

Táto používateľská príručka poskytuje podrobné vysvetlenie hardvéru, ktoré vám pomôže dôkladne porozumieť prevádzkovým funkciám produktu. Odporúčame vám, aby ste si prečítali celú príručku, či už ste začiatočník v nahrávaní pomocou počítača alebo skúsenejší používateľ, aby ste si boli plne vedomí všetkých možností, ktoré Clarett 4Pre ponúka.

Okrem tejto používateľskej príručky budete potrebovať aj príručku k softvéru Focusrite Control, ktorú si môžete stiahnuť z focusrite.com/downloads po registrácii produktu. Táto príručka obsahuje všetky podrobnosti o aplikácii Focusrite Control, ktorá je navrhnutá špeciálne pre použitie s radom rozhraní Focusrite Clarett.

Ak žiadna z používateľských príručiek neobsahuje informácie, ktoré potrebujete, prejdite na stránku support.focusrite.com, kde nájdete články a návody, ktoré presahujú rámec tejto používateľskej príručky.

Funkcie

Hardvérové rozhranie Clarett 4Pre poskytuje prostriedky na pripojenie mikrofónov, hudobných nástrojov, zvukových signálov na úrovni linky a digitálnych zvukových signálov k počítaču prostredníctvom portu Thunderbolt™ počítača. Signály na fyzických vstupoch môžu byť smerované do vášho softvéru na nahrávanie zvuku / digitálnej audio pracovnej stanice (v tejto používateľskej príručke označovanej ako "DAW"); podobne, výstupy z DAW môžu byť nakonfigurované tak, aby sa zobrazovali na fyzických výstupoch jednotky.

Zvukové zdroje - mikrofóny, nástroje atď. - môžu byť nahrávané do vášho DAW a potom prehrávané odtiaľ cez zosilňovače a reproduktory, aktívne monitory, slúchadlá, mixážny pult alebo akékoľvek iné analógové alebo digitálne zvukové zariadenie, ktoré chcete použiť. Hoci sú všetky vstupy a výstupy na Clarett 4Pre smerované priamo do a z vášho DAW na nahrávanie a prehrávanie, môžete nakonfigurovať smerovanie v rámci vášho DAW alebo v rámci aplikácie Focusrite Control tak, aby vyhovovalo vašim presným potrebám.

Clarett 4Pre má tiež konektory na odosielanie a prijímanie MIDI dát; to vám umožní používať ho ako MIDI rozhranie medzi vaším počítačom a ďalšími položkami MIDI zariadení vo vašom systéme.

Dôležitou funkciou Clarett 4Pre je nový dizajn analógového predzosilňovača. Okrem špičkového dynamického rozsahu a schopnosti poskytnúť všetok zisk, ktorý kedy budete potrebovať, obvody teraz obsahujú vzrušujúcu novú funkciu AIR. AIR, individuálne voliteľný na každom kanáli, jemne upravuje frekvenčnú odozvu predzosilňovača tak, aby modeloval impedanciu a rezonančné charakteristiky klasických mikrofónnych predzosilňovačov ISA od spoločnosti Focusrite založených na transformátoroch. Pri nahrávaní s kvalitnými mikrofónmi si všimnete zvýšenú čistotu a definíciu v dôležitom rozsahu stredných frekvencií, presne tam, kde je to najviac potrebné pre vokály a mnohé akustické nástroje.

Priložená softvérová aplikácia, Focusrite Control, je navrhnutá tak, aby vyžadovala minimálnu interakciu používateľa, čo vám umožní jednoducho nakonfigurovať Clarett 4Pre so smerovaním signálu vhodným pre najbežnejšie úlohy nahrávania. Pre zložitejšie situácie poskytuje rozsiahle možnosti smerovania a monitorovania, ako aj možnosť ovládať globálne nastavenia hardvéru, ako je vzorkovacia frekvencia a synchronizácia.

Všetky vstupy na Clarett 4Pre sú smerované priamo do vášho DAW softvéru na nahrávanie, ale Focusrite Control vám tiež umožňuje smerovať tieto signály interne v rámci zariadenia na výstupy, takže môžete monitorovať zvukové signály s ultra nízkou latenciou - predtým, ako dorazia do vášho DAW, ak to potrebujete urobiť.

Obsah balenia

Spolu s Clarett 4Pre by ste mali mať:

• DC napájací zdroj (AC adaptér)
• Dôležité informácie s kódmi na prístup k nasledujúcim online zdrojom:
  • Focusrite Red 2/Red 3 Plug-in Suite
  • Voliteľný pribalený softvér.

Požiadavky na systém

Aktuálne informácie o kompatibilite počítača a operačného systému pre všetky produkty Clarett nájdete na nasledujúcom odkaze: support.focusrite.com

ZAČÍNAME

Pred pripojením rozhrania k počítaču sa uistite, že ste nainštalovali Focusrite Control.

Inštalácia softvéru

Všetok softvér potrebný pre Clarett 4Pre, vrátane niekoľkých výkonných a užitočných doplnkov, je k dispozícii na stiahnutie z webovej stránky Focusrite (focusrite.com/downloads). Dôležité informácie, ktoré ste dostali s Clarett 4Pre, obsahujú overovacie kódy, ak si chcete zaregistrovať svoj Clarett a získať prístup k voliteľnému pribalenému softvéru.

1. Použite svoj obvyklý prehliadač a prejdite na stránku focusrite.com/register/.
2. Postupujte podľa pokynov na obrazovke a zadajte "Bundle Code" (kód balíka) do formulára, keď budete vyzvaní. Váš kód balíka nájdete na dôležitých informáciách pribalených k jednotke.
3. Potom budete mať prístup na stránku "My Products" (Moje produkty), kde sú softvérové produkty, na ktoré vás oprávňuje vaša registrácia, k dispozícii na stiahnutie, spolu s aktivačnými kódmi, ak sú k dispozícii.
4. Stiahnite a nainštalujte softvérovú aplikáciu Focusrite Control. Postupujte podľa všetkých pokynov na obrazovke.
5. Po dokončení inštalácie budete vyzvaní na reštartovanie počítača.
6. Po reštarte pripojte Clarett 4Pre k počítaču pomocou kábla Thunderbolt.
7. Ak máte problémy so začiatkom, pozrite si nášho video sprievodcu tu - focusrite.com/get-started/clarett-4pre.

Hardvérové funkcie

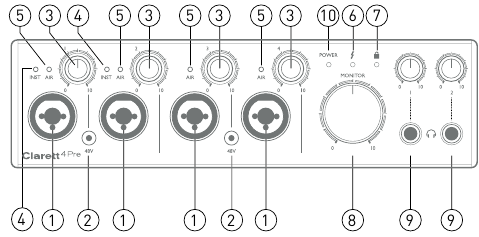

Predný panel

Predný panel obsahuje vstupné ovládacie prvky zosilnenia a monitorovania, ako aj štyri vstupné konektory pre mikrofónne, linkové a nástrojové signály.

1. VSTUPY 1 až 4 – vstupné zásuvky "Combo XLR" pre každý kanál - pripojte mikrofóny, nástroje (napr. gitaru) alebo signály na úrovni linky pomocou XLR alebo ¼" konektorov podľa potreby. Pre nástroje alebo signály na úrovni linky je možné použiť konektory TRS (symetrické) alebo TS (nesymetrické).
2. 48V – dva prepínače umožňujúce 48 V fantómové napájanie na kontaktoch XLR kombinovaných konektorov pre mikrofónne vstupy 1 & 2 a 3 & 4. Prepínače majú priradenú červenú LED diódu, ktorá indikuje, že je zvolené fantómové napájanie.
3. Zosilnenie 1 až 4 – štyri otočné ovládače: nastavujú vstupné zosilnenie pre signály na vstupoch 1 až 4.
4. INST – dve červené LED diódy, ktoré sa rozsvietia, keď je pre konektory jack vstupov 1 alebo 2 zo softvéru Focusrite Control zvolený režim INST. Keď je zvolený INST, rozsah zosilnenia a vstupná impedancia sa zmenia (vzhľadom na LINE) a vstup sa stane nesymetrickým. To ho optimalizuje pre priame pripojenie nástrojov pomocou 2-pólového (TS) konektora jack. Keď je INST vypnutý, vstupy sú vhodné na pripojenie signálov na úrovni linky. Signály na úrovni linky môžu byť pripojené buď v symetrickej forme pomocou 3-pólového (TRS) konektora jack, alebo nesymetricky pomocou 2-pólového (TS) konektora jack.
5. AIR – štyri žlté LED diódy – jedna na vstup - ktoré sa rozsvietia, keď je pre vstup z Focusrite Control zvolená funkcia AIR. AIR upravuje frekvenčnú odozvu vstupného stupňa tak, aby modeloval klasické mikrofónne predzosilňovače Focusrite ISA založené na transformátoroch.
6. (Thunderbolt active) (Thunderbolt aktívny) – zelená LED dióda, ktorá sa rozsvieti, keď jednotka nadviazala spojenie s počítačom, ku ktorému je pripojená.
7. (Locked) (Uzamknuté) – zelená LED dióda, ktorá potvrdzuje synchronizáciu hodín, buď s internými hodinami Clarett 4Pre, alebo s externým digitálnym vstupom.
8. MONITOR – hlavný ovládací prvok úrovne monitorovacieho výstupu – tento ovládací prvok bude normálne ovládať úroveň na hlavných monitorovacích výstupoch na zadnom paneli, ale môže byť nakonfigurovaný v Focusrite Control na nastavenie úrovne ktoréhokoľvek zo štyroch analógových výstupov jednotky.
9. (Headphones) (Slúchadlá) 1 a 2 – sem pripojte slúchadlá. Stereo mixy na týchto výstupoch sú nastavené v Focusrite Control: Slúchadlá 1 vždy prenášajú rovnaký mix ako linkové výstupy 3 a 4, zatiaľ čo slúchadlá 2 môžu poskytnúť úplne nezávislý mix pomocou výstupov 5 a 6 v softvéri. Každý slúchadlový výstup má vlastné ovládanie hlasitosti.
10. POWER (NAPÁJANIE) – zelená LED dióda potvrdzujúca pripojenie DC napájania.

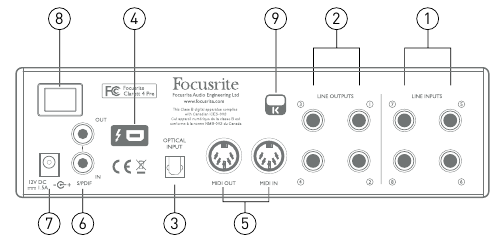

Zadný panel

1. LINE INPUTS (LINKOVÉ VSTUPY) 5 až 8 – štyri symetrické analógové linkové vstupy pre kanály 5 až 8, na ¼" TRS jack zásuvkách. Pripojte ďalšie signály na úrovni linky pomocou ¼" TRS (symetrických) alebo TS (nesymetrických) jack konektorov.
2. LINE OUTPUTS (LINKOVÉ VÝSTUPY) 1 až 4 – štyri symetrické analógové linkové výstupy na ¼" jack zásuvkách; použite TRS konektory pre symetrické pripojenie alebo TS konektory pre nesymetrické. Linkové výstupy 1 a 2 sa budú vo všeobecnosti používať na napájanie hlavných L a R reproduktorov vášho monitorovacieho systému, zatiaľ čo výstupy 3 a 4 sa môžu použiť na napájanie alternatívnych reproduktorov (t. j. stredné pole, blízke pole atď.), poskytovanie foldback mixov alebo na odosielanie zvuku do externých FX procesorov. Signály smerované do všetkých výstupov môžu byť definované v Focusrite Control.
3. OPTICAL INPUT (OPTICKÝ VSTUP) – konektor TOSLINK prenášajúci osem kanálov digitálneho zvuku vo formáte ADAT pri vzorkovacej frekvencii 44,1/48 kHz, štyri kanály pri 88,2/96 kHz alebo dva kanály pri 176,4/192 kHz. Ide o ďalšie vstupy do Clarett 4Pre, ktoré sa v rámci Focusrite Control zobrazujú ako vstupy 13 až 20. Tento vstup je možné nakonfigurovať aj na prácu s optickým zdrojom S/PDIF.
4. – konektor Thunderbolt™; pripojte Clarett 4Pre k počítaču pomocou vhodného kábla Thunderbolt™.
5. MIDI IN (MIDI VSTUP) a MIDI OUT (MIDI VÝSTUP) – štandardné 5-kolíkové DIN zásuvky na pripojenie externého MIDI zariadenia, umožňujúce prijímanie a distribúciu MIDI dát do/z vášho počítača do ďalších MIDI zariadení.
   SPDIF IN (SPDIF VSTUP) a OUT (VÝSTUP) – dve phono (RCA) zásuvky prenášajúce dvojkanálové digitálne zvukové signály do alebo z Clarett 4Pre vo formáte S/PDIF. Rovnako ako všetky ostatné vstupy a výstupy, aj smerovanie signálov S/PDIF je možné prispôsobiť v Focusrite Control. Vstup S/PDIF sa v Focusrite Control zobrazuje ako vstupy 9 a 10 a výstup S/PDIF ako výstupy 7 a 8. Vstupy S/PDIF sú funkčné až do vzorkovacej frekvencie 96 kHz.
6. Externý DC napájací vstup – napájajte Clarett 4Pre pomocou samostatného dodaného AC adaptéra (PSU). PSU je 12 V DC jednotka s menovitým prúdom 2 A.
7. Vypínač napájania On/Off (Zapnuté/Vypnuté).
8. Bezpečnostný slot Kensington– v prípade potreby zabezpečte svoj Clarett 4Pre k vhodnej konštrukcii. Ďalšie informácie o tom, ako používať túto funkciu, nájdete na stránke kensington.com .

Pripojenie vášho Clarett 4Pre

Pred pripojením Clarett 4Pre k počítaču dokončite inštaláciu softvéru podľa pokynov. Tým sa zabezpečí, že hardvér bude používať správne ovládače a zabráni sa neočakávanému správaniu.

Clarett 4Pre musí byť napájaný pomocou dodaného AC adaptéra (PSU). Zapojte konektor na PSU do napájacej zásuvky na zadnom paneli a zapnite zariadenie vypínačom.

Clarett 4Pre má port Thunderbolt™ (na zadnom paneli). Po dokončení inštalácie softvéru pripojte Clarett 4Pre k počítaču pomocou kábla Thunderbolt™.

Nastavenie zvuku počítača

Váš operačný systém by mal automaticky vybrať Clarett 4Pre ako predvolené zvukové zariadenie. Ak chcete, môžete skontrolovať, či bola táto voľba vykonaná správne. Podrobnosti o tom, ako to urobiť v rôznych operačných systémoch, nájdete na focusrite.com/get-started/clarett-4Pre.

Nastavenie zvuku vo vašom DAW

Po inštalácii ovládačov a pripojení hardvéru môžete začať používať Clarett 4Pre s DAW podľa vášho výberu.

Upozorňujeme, že váš DAW nemusí automaticky vybrať Clarett 4Pre ako svoje predvolené I/O zariadenie. V tomto prípade musíte manuálne vybrať ovládač na stránke Audio Setup* (Nastavenie zvuku) vášho DAW a vybrať ovládač Focusrite Thunderbolt. Ak si nie ste istí, kde vybrať Clarett 4Pre ako zvukové zariadenie, pozrite si dokumentáciu (alebo súbory Pomocníka) vášho DAW.

* Typický názov – názvy stránok sa môžu líšiť v závislosti od DAW

Pripojenie Clarett 4Pre k reproduktorom

1/4" jack LINE OUTPUTS 1 (LINKOVÉ VÝSTUPY 1) a 2 (2) na zadnom paneli sa zvyčajne používajú na napájanie monitorovacích reproduktorov. Samonapájacie monitory (napr. typické počítačové reproduktory) majú interné zosilňovače a môžu byť pripojené priamo. Pasívne reproduktory budú vyžadovať samostatný stereo zosilňovač; v tomto prípade by mali byť výstupy pripojené k vstupom zosilňovača.

Pripojenie aktívnych reproduktorov

Pripojenie pasívnych reproduktorov

Všetky konektory linkového výstupu sú 3-pólové (TRS) ¼" jack zásuvky a sú elektronicky vyvážené. Typické spotrebiteľské (hi-fi) zosilňovače a malé napájané monitory budú mať nevyvážené vstupy, buď na phono (RCA) zásuvkách, alebo cez 3,5 mm 3-pólovú jack zástrčku určenú na priame pripojenie k počítaču. V oboch prípadoch použite vhodný prepojovací kábel s jack zástrčkami na jednom konci.

Profesionálne výkonové zosilňovače budú mať spravidla vyvážené vstupy.

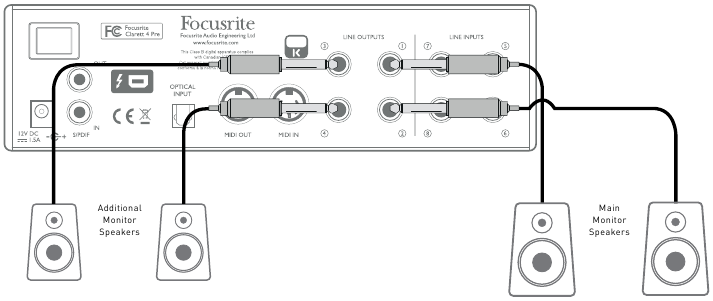

Pri mixovaní môžete pripojiť ďalší pár reproduktorov (stredné pole, blízke pole atď.) k LINE OUTPUTS 3 (LINKOVÉ VÝSTUPY 3) a 4 (4) na kontrolu mixu na rôznych typoch reproduktorov. Môžete nakonfigurovať Focusrite Control na smerovanie mixu na tieto výstupy, ako aj na výstupy 1 a 2.

LINE OUTPUTS 1 (LINKOVÉ VÝSTUPY 1) a 2 (2) obsahujú obvody "anti-thump", ktoré chránia vaše reproduktory, ak je Clarett 4Pre zapnutý, keď sú reproduktory (a zosilňovač, ak sa používa) pripojené a aktívne.

LINE OUTPUTS 3 (LINKOVÉ VÝSTUPY 3) a 4 (4) nemajú tieto obvody.

Ak používate ďalšie reproduktory pripojené k týmto výstupom, odporúčame vám najprv zapnúť Clarett 4Pre a potom zapnúť reproduktory alebo výkonový zosilňovač. Ale zvyknite si v každom prípade dodržiavať všeobecné pravidlo - vždy je dobré zapnúť reproduktorový systém akéhokoľvek druhu po zapnutí zariadenia, ktoré ho napája.

Príklady použitia

Clarett 4Pre je vynikajúcou voľbou pre množstvo aplikácií nahrávania a monitorovania. Niektoré typické konfigurácie sú uvedené nižšie.

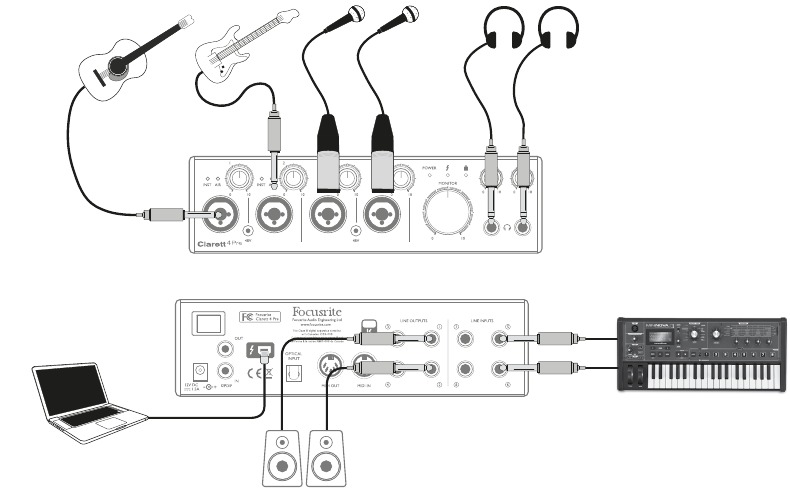

Nahrávanie sólového umelca

Toto nastavenie zobrazuje typickú konfiguráciu pre viacstopové nahrávanie pomocou softvéru DAW v počítači.

V tomto príklade robíme živú nahrávku malej kapely pozostávajúcej z elektroakustickej gitary, basgitary, syntetizátora a dvoch spevákov. Dva mikrofóny a dve gitary sú zobrazené pripojené k vstupom na prednom paneli Clarett 4Pre.

Poznámka, že iba vstupy 1 a 2 je možné nakonfigurovať tak, aby priamo prijímali nástroje, takže sme tieto dva vstupy použili pre dve gitary.

Uistite sa, že je pre vstupy 1 a 2 vybraný režim INST z Focusrite Control a že svietia diódy INST. Dva mikrofóny pre vokály sú zapojené do vstupov 3 a 4; ak sú to kondenzátorové mikrofóny, stlačte tlačidlo 48V na aktiváciu fantómového napájania. Stereo linkový výstup zo syntetizátora je pripojený k LINE INPUTS 5 (LINKOVÉ VSTUPY 5) a 6 (6) na zadnom paneli.

Nahrávanie môžete monitorovať cez slúchadlový výstup 1 pomocou Focusrite Control na nastavenie monitorovacieho mixu. Ak je to možné, je možné vytvoriť druhý, odlišný mix a smerovať ho na slúchadlový výstup 2.

Poznámka o latencii
Pravdepodobne ste už počuli termín "latencia" používaný v súvislosti s digitálnymi audio systémami. V prípade aplikácie na nahrávanie DAW opísanej vyššie je latencia čas, ktorý trvá, kým vaše vstupné signály prejdú cez váš počítač a audio softvér a späť k vám. Latencia sa rýchlo stáva problémom minulosti; rozhranie Thunderbolt™ používané vaším Clarett 4Pre je oveľa rýchlejšie ako rozhrania USB alebo FireWire, ktoré ste mohli používať predtým. Výsledkom je, že takmer vždy budete môcť monitorovať svoje nahrávky prostredníctvom DAW bez toho, aby ste si všimli latenciu.

Existuje možná výnimka: keď potrebujete nastaviť veľkosť vyrovnávacej pamäte nahrávania na vysokú hodnotu – to môže byť potrebné, keď nahrávate overdubs na obzvlášť veľkom projekte s mnohými kanálmi DAW, vrátane softvérových nástrojov a FX plug-inov. Na prekonanie tohto problému vám Focusrite Control dáva možnosť získať monitorovací signál priamo zo vstupov Clarett 4Pre.

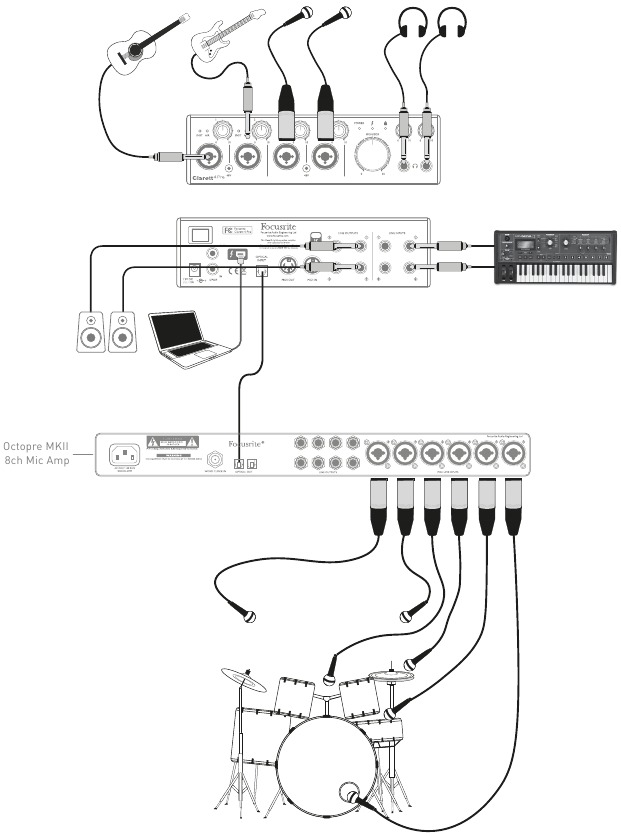

Nahrávanie súpravy bicích s (a bez) optického pripojenia

Okrem 8 analógových vstupov má Clarett 4Pre ADAT vstup (OPTICAL IN) (OPTICKÝ VSTUP), ktorý môže poskytnúť ďalších 8 vstupov pri vzorkovacej frekvencii 44,1/48 kHz, 4 pri 88,2/96 kHz alebo 2 pri 176,4/192 kHz. Použitie samostatného 8-kanálového mikrofónového predzosilňovača vybaveného výstupom ADAT – ako napríklad Focusrite OctoPre – poskytuje metódu rozšírenia počtu vstupov Clarett 4Pre. To by mohlo napríklad rozšíriť vyššie uvedený príklad nahrávania o súpravu bicích súprav s úzkym mikrofónom, ako je znázornené nižšie.

Port OPTICAL OUT (OPTICKÝ VÝSTUP) OctoPre je pripojený k portu OPTICAL IN (OPTICKÝ VSTUP) Clarett 4Pre pomocou jediného optického kábla TOSLINK. Na synchronizáciu dvoch zariadení nastavte zdroj hodín Clarett 4Pre (v Focusrite Control) na ADAT a nastavte Octopre na Internal (Interný). POZNÁMKA: pri prepojení dvoch digitálnych zariadení akoukoľvek metódou sa vždy uistite, že sú obe nastavené na použitie rovnakej vzorkovacej frekvencie.

Ďalšie vstupy z optického portu je možné smerovať pomocou Focusrite Control presne rovnakým spôsobom ako ostatné vstupy. Ďalšie vstupy môžu byť súčasťou slúchadlového mixu každého hudobníka, podľa potreby.

Ak nie je k dispozícii mikrofónový predzosilňovač vybavený ADAT, môžete nahrávať bicie len so štyrmi mikrofónmi, ako je znázornené nižšie:

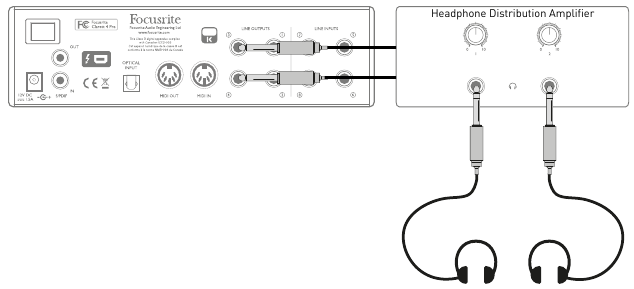

Poskytovanie foldbacku počas nahrávania

Počas nahrávania budú hudobníci často uprednostňovať, aby sa počuli spolu s ostatnými hráčmi, a pri overdubbingu skladby, ktoré už boli nahrané. Mix vytvorený na tento účel, ktorý môže hudobník počuť v slúchadlách počas vystúpenia, sa nazýva foldback.

Focusrite Control vám umožňuje definovať niekoľko rôznych mixov, z ktorých každý môže byť mono alebo stereo a ktorý môže byť smerovaný na ktorýkoľvek z výstupov Clarett 4Pre. To umožňuje jednotlivým hudobníkom mať foldback mix optimalizovaný pre ich vlastné potreby. Týmto spôsobom je možné každý foldback signál vytvoriť z iného mixu vlastného vstupu hudobníka, živých príspevkov od ostatných interpretov a skladieb DAW, ktoré už boli nahrané. Podrobnosti o tom, ako nakonfigurovať rôzne mixy a ako ich smerovať na rôzne výstupy Claret's 4Pre, nájdete v príručke Focusrite Control.

Každý z dvoch slúchadlových výstupov na prednom paneli spočiatku poskytuje predvolený mix: Mix slúchadiel 1 je vždy rovnaký stereo mix smerovaný na linkové výstupy 3 a 4, zatiaľ čo slúchadlá 2 majú úplne nezávislý mix určený na použitie pri monitorovaní slúchadiel. Obsah oboch mixov môžete upraviť v Focusrite Control - ten pre výstupy 3/4 definuje, čo je počuť v slúchadlách 1, a ten pre výstupy 5/6 (ktoré nemajú zodpovedajúce zásuvky na zadnom paneli) definuje, čo je počuť v slúchadlách 2.

Jeden alebo oba z nich je možné použiť pre foldback mixy; každý výstup môže priamo napájať pár slúchadiel. Toto je najjednoduchšia metóda a má tú výhodu, že mixy sú stereo. Ak potrebujete napájať ďalšie páry slúchadiel, budete musieť zahrnúť externý slúchadlový zosilňovač ako súčasť vášho nastavenia:

Vždy pamätajte - keď získavate monitorovací mix zo vstupných signálov, uistite sa, že kanály DAW, na ktorých nahrávate, sú stlmené, inak sa hudobníci budú počuť "dvakrát", pričom jeden signál bude počuteľne oneskorený ako ozvena.

Nahrávanie so slučkou späť

Funkcia Loopback (Slučka späť) aplikácie Focusrite Control vám umožňuje nahrávať ďalšie zdroje zvuku z počítača (napr. zvukový výstup z webového prehliadača). Loopback (Slučka späť) používa "virtuálne" vstupy Clarett, ktoré nemajú žiadne fyzické konektory na samotnom hardvérovom rozhraní, ale môžu byť vybrané v DAW ako zdroje signálu na nahrávanie.

Smerovaním DAW 1 a 2 do mixu Loopback (Slučka späť) v Focusrite Control, keď vyberiete výstup Loopback (Slučka späť) ako zdroj nahrávania na mono alebo stereo stope DAW, môžete nahrávať z inej softvérovej aplikácie do DAW. Upozorňujeme, že váš počítač priradí DAW 1 a DAW 2 ako predvolené zvukové výstupné kanály.

Pokyny na používanie funkcie nahrávania Loopback (Slučka späť) nájdete v používateľskej príručke Focusrite Control Clarett, ktorá je k dispozícii na: focusrite.com/downloads

FOCUSRITE CONTROL - PREHĽAD

Focusrite Control je softvérová aplikácia používaná s Clarett 4Pre. Umožňuje vám vytvoriť vlastný monitorovací mix pre každého hudobníka a tiež určiť smerovanie všetkých zvukových signálov na fyzické zvukové výstupy. Všetky nastavenia výberu vzorkovacej frekvencie, digitálnej synchronizácie a veľkosti vyrovnávacej pamäte (iba Windows) sú k dispozícii z Focusrite Control.

Poznámka: Focusrite Control sa používa aj s inými hardvérovými rozhraniami v rade Focusrite. Keď pripojíte rozhranie k počítaču a spustíte Focusrite Control, model rozhrania sa automaticky zistí a softvér sa nakonfiguruje tak, aby vyhovoval počtu vstupov a výstupov a ďalším funkciám dostupným na hardvéri.

Poznámka: Focusrite Control má svoju vlastnú, špecializovanú používateľskú príručku, ktorá obsahuje podrobné prevádzkové pokyny pre všetky aspekty softvéru. Túto si môžete stiahnuť z: focusrite/downloads.

TECHNICKÉ ŠPECIFIKÁCIE

Špecifikácie výkonu

Fyzikálne a elektrické charakteristiky

RIEŠENIE PROBLÉMOV

Pre všetky otázky týkajúce sa riešenia problémov navštívte Centrum pomoci Focusrite na adrese support.focusrite.com.

AUTORSKÉ PRÁVA A PRÁVNE UPOZORNENIA

Focusrite je registrovaná ochranná známka a Clarett 4Pre je ochranná známka spoločnosti Focusrite Audio Engineering Limited.

Všetky ostatné ochranné známky a obchodné názvy sú majetkom príslušných vlastníkov. 2016 © Focusrite Audio Engineering Limited. Všetky práva vyhradené.
