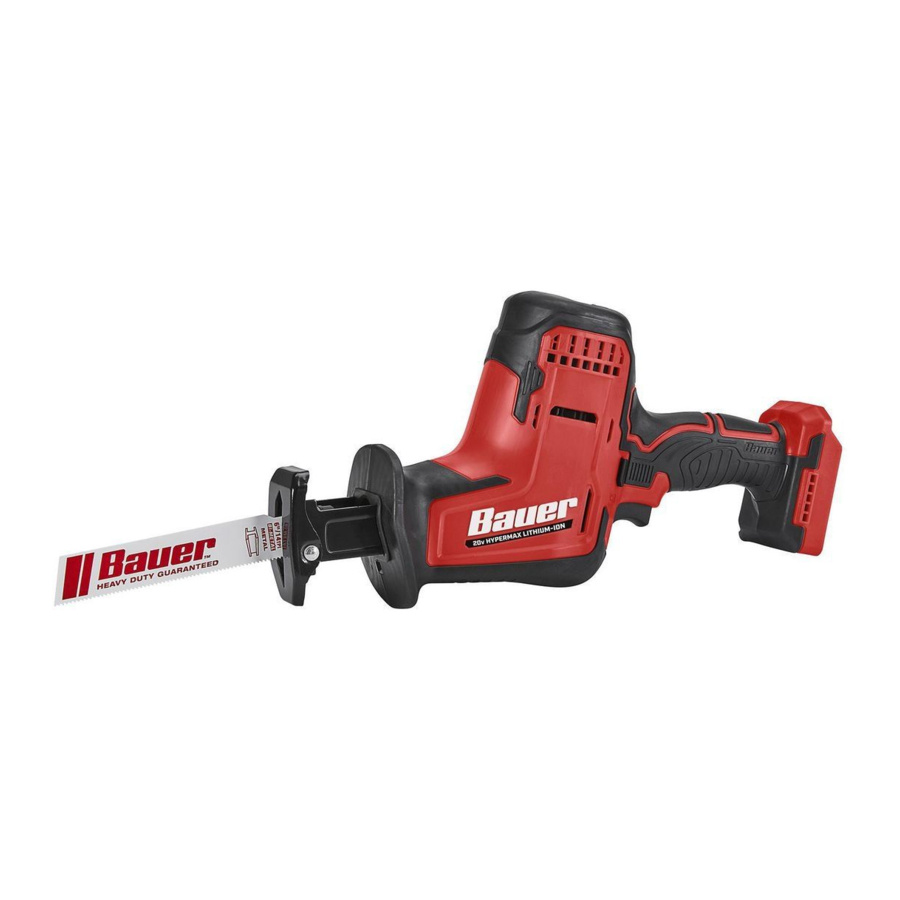

Bauer 21702CR-B, 58458 - 20V Bezuhlíková kompaktná vratná píla – návod na obsluhu

Obsah

1 VÝSTRAŽNÉ SYMBOLY A DEFINÍCIE
2 DÔLEŽITÉ BEZPEČNOSTNÉ INFORMÁCIE
3 Uzemnenie
- 3.1 Predlžovacie káble
- 3.2 Symboly
4 Špecifikácie
5 Nastavenie - Pred použitím
6 Prevádzkové pokyny
7 Pokyny na údržbu a servis
8 Riešenie problémov
9 Referencie
10 Stiahnuť návod
11 V iných jazykoch

VÝSTRAŽNÉ SYMBOLY A DEFINÍCIE

	Toto je symbol bezpečnostnej výstrahy. Používa sa na upozornenie na potenciálne nebezpečenstvá poranenia osôb. Dodržiavajte všetky bezpečnostné upozornenia, ktoré nasledujú za týmto symbolom, aby ste predišli možnému zraneniu alebo smrti.
	Označuje nebezpečnú situáciu, ktorá, ak sa jej nezabráni, bude mať za následok smrť alebo vážne zranenie.
	Označuje nebezpečnú situáciu, ktorá, ak sa jej nezabráni, môže mať za následok smrť alebo vážne zranenie.
	Označuje nebezpečnú situáciu, ktorá, ak sa jej nezabráni, môže mať za následok ľahké alebo stredne ťažké zranenie.
UPOZORNENIE	Zaoberá sa postupmi, ktoré nesúvisia s poranením osôb.

DÔLEŽITÉ BEZPEČNOSTNÉ INFORMÁCIE

Všeobecné bezpečnostné upozornenia pre elektrické náradie

Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a špecifikácie dodané s týmto elektrickým náradím.
Nedodržiavanie všetkých nižšie uvedených pokynov môže viesť k úrazu elektrickým prúdom, požiaru a/alebo vážnemu zraneniu.
Uschovajte všetky upozornenia a pokyny pre budúce použitie.
Pojem "elektrické náradie" v upozorneniach sa vzťahuje na vaše elektrické náradie napájané zo siete (s káblom) alebo na batériové (akumulátorové) elektrické náradie.

Bezpečnosť pracovného priestoru
1. Udržujte pracovný priestor čistý a dobre osvetlený. Neporiadok alebo tmavé oblasti spôsobujú nehody.
2. Nepoužívajte elektrické náradie vo výbušnom prostredí, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary.
3. Počas používania elektrického náradia držte deti a okolostojacich mimo dosahu. Rozptyľovanie môže spôsobiť stratu kontroly.
Elektrická bezpečnosť
1. Zástrčky elektrického náradia musia zodpovedať zásuvke. Nikdy žiadnym spôsobom neupravujte zástrčku. Nepoužívajte žiadne adaptéry so zemneným elektrickým náradím. Neupravené zástrčky a zodpovedajúce zásuvky znižujú riziko úrazu elektrickým prúdom.
2. Zabráňte kontaktu tela so zemnenými povrchmi, ako sú rúry, radiátory, sporáky a chladničky. Ak je vaše telo uzemnené, existuje zvýšené riziko úrazu elektrickým prúdom.
3. Nevystavujte elektrické náradie dažďu alebo vlhkým podmienkam. Voda vniknutá do elektrického náradia zvýši riziko úrazu elektrickým prúdom.
4. Nemanipulujte s káblom nesprávne. Nikdy nepoužívajte kábel na prenášanie, ťahanie alebo odpájanie elektrického náradia. Chráňte kábel pred teplom, olejom, ostrými hranami alebo pohyblivými časťami. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom.
5. Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na vonkajšie použitie. Použitie kábla vhodného na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.
6. Ak je prevádzka elektrického náradia vo vlhkom prostredí nevyhnutná, použite napájanie chránené prerušovačom obvodu pri zemnom spojení (GFCI). Použitie GFCI znižuje riziko úrazu elektrickým prúdom.
Osobná bezpečnosť
1. Buďte ostražití, sledujte, čo robíte, a pri používaní elektrického náradia používajte zdravý rozum. Nepoužívajte elektrické náradie, ak ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti pri používaní elektrického náradia môže viesť k vážnemu zraneniu osôb.
2. Používajte osobné ochranné prostriedky. Vždy používajte ochranu očí. Ochranné prostriedky, ako je protiprachová maska, protišmyková bezpečnostná obuv, prilba alebo ochrana sluchu, používané za vhodných podmienok, znížia zranenia osôb.
3. Zabráňte neúmyselnému spusteniu. Uistite sa, že je vypínač vo vypnutej polohe pred pripojením k zdroju napájania a/alebo akumulátoru, zdvíhaním alebo prenášaním náradia. Prenášanie elektrického náradia s prstom na vypínači alebo napájanie elektrického náradia, ktoré má zapnutý vypínač, spôsobuje nehody.
4. Pred zapnutím elektrického náradia odstráňte akýkoľvek nastavovací kľúč alebo kľúč. Kľúč ponechaný pripojený k rotujúcej časti elektrického náradia môže spôsobiť zranenie osôb.
5. Nepreháňajte. Vždy udržujte správny postoj a rovnováhu. To umožňuje lepšiu kontrolu nad elektrickým náradím v neočakávaných situáciách.
6. Správne sa obliekajte. Nenoste voľné oblečenie ani šperky. Chráňte svoje vlasy, odev a rukavice pred pohyblivými časťami. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť v pohyblivých častiach.
7. Ak sú k dispozícii zariadenia na pripojenie odsávania prachu a zberných zariadení, uistite sa, že sú pripojené a správne používané. Používanie zberu prachu môže znížiť riziká súvisiace s prachom.
8. Nedovoľte, aby vám znalosti získané častým používaním náradia umožnili uspokojiť sa a ignorovať zásady bezpečnosti náradia. Neopatrný čin môže spôsobiť vážne zranenie v priebehu zlomku sekundy.
9. Používajte iba bezpečnostné vybavenie, ktoré bolo schválené príslušnou normatívnou agentúrou. Neschválené bezpečnostné vybavenie nemusí poskytovať primeranú ochranu. Ochrana očí musí byť schválená ANSI a ochrana dýchania musí byť schválená NIOSH pre špecifické riziká v pracovnom priestore.
10. Náradie neodkladajte, kým sa úplne nezastaví. Pohyblivé časti sa môžu zachytiť o povrch a vytrhnúť náradie z vašej kontroly.
11. Pri používaní ručného elektrického náradia držte náradie pevne oboma rukami, aby ste odolali počiatočnému krútiacemu momentu.
12. Nenechávajte náradie bez dozoru, keď je pripojený akumulátor. Pred odchodom náradie vypnite a vyberte akumulátor.
13. Tento výrobok nie je hračka. Uchovávajte ho mimo dosahu detí.
14. Osoby s kardiostimulátormi by sa mali pred použitím poradiť so svojím lekárom. Elektromagnetické polia v tesnej blízkosti kardiostimulátora môžu spôsobiť interferenciu alebo zlyhanie kardiostimulátora.
15. Upozornenia, preventívne opatrenia a pokyny uvedené v tomto návode na obsluhu nemôžu pokrývať všetky možné podmienky a situácie, ktoré môžu nastať. Obsluha musí chápať, že zdravý rozum a opatrnosť sú faktory, ktoré nemožno zabudovať do tohto výrobku, ale musí ich zabezpečiť obsluha.
Používanie a starostlivosť o elektrické náradie
1. Nepoužívajte elektrické náradie nasilu. Používajte správne elektrické náradie pre vašu aplikáciu. Správne elektrické náradie vykoná prácu lepšie a bezpečnejšie pri rýchlosti, pre ktorú bolo navrhnuté.
2. Nepoužívajte elektrické náradie, ak ho vypínač nezapína a nevypína. Akékoľvek elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.
3. Pred vykonávaním akýchkoľvek úprav, výmenou príslušenstva alebo uskladnením elektrického náradia odpojte zástrčku od zdroja napájania a/alebo vyberte akumulátor, ak je odnímateľný, z elektrického náradia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.
4. Uskladňujte nečinné elektrické náradie mimo dosahu detí a nedovoľte osobám, ktoré nie sú oboznámené s elektrickým náradím alebo s týmito pokynmi, aby s ním pracovali. Elektrické náradie je nebezpečné v rukách neškolených používateľov.
5. Údržba elektrického náradia a príslušenstva. Skontrolujte, či nie je nesprávne zarovnanie alebo zaseknutie pohyblivých častí, prasknutie častí a akýkoľvek iný stav, ktorý môže ovplyvniť činnosť elektrického náradia. Ak je elektrické náradie poškodené, nechajte ho pred použitím opraviť. Mnohé nehody sú spôsobené zle udržiavaným elektrickým náradím.
6. Udržujte rezné nástroje ostré a čisté. Správne udržiavané rezné nástroje s ostrými reznými hranami sa menej pravdepodobne zaseknú a ľahšie sa ovládajú.
7. Používajte elektrické náradie, príslušenstvo a nástavce atď. v súlade s týmito pokynmi, berúc do úvahy pracovné podmienky a prácu, ktorá sa má vykonať. Používanie elektrického náradia na iné operácie, ako sú určené, môže viesť k nebezpečnej situácii.
8. Udržujte rukoväte a úchopné povrchy suché, čisté a bez oleja a mastnoty. Klzké rukoväte a úchopné povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.
Servis
1. Nechajte svoje elektrické náradie opraviť kvalifikovanou osobou, ktorá používa iba identické náhradné diely. Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.
2. Udržujte štítky a výrobné štítky na náradí. Obsahujú dôležité bezpečnostné informácie. Ak sú nečitateľné alebo chýbajú, kontaktujte spoločnosť Harbor Freight Tools a požiadajte o náhradu.
Bezpečnostné pokyny pre priamočiare píly
1. Držte elektrické náradie za izolované úchopné povrchy, keď vykonávate operáciu, pri ktorej sa môže rezné príslušenstvo dotknúť skrytých vodičov alebo vlastného kábla. Rezné príslušenstvo, ktoré sa dotkne "živého" vodiča, môže spôsobiť, že odkryté kovové časti elektrického náradia budú "živé" a môžu spôsobiť úraz elektrickým prúdom obsluhy.
2. Používajte svorky alebo iný praktický spôsob na zaistenie a podopretie obrobku na stabilnej platforme. Držanie obrobku rukou alebo proti telu ho ponecháva nestabilným a môže viesť k strate kontroly.
Používanie a starostlivosť o akumulátorové náradie
1. Zabráňte neúmyselnému spusteniu. Uistite sa, že je vypínač vo vypnutej polohe pred pripojením k akumulátoru, zdvíhaním alebo prenášaním elektrického náradia. Prenášanie elektrického náradia s prstom na vypínači alebo napájanie elektrického náradia, ktoré má zapnutý vypínač, spôsobuje nehody.
2. Pred vykonávaním akýchkoľvek úprav, výmenou príslušenstva alebo uskladnením elektrického náradia odpojte akumulátor od elektrického náradia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.
3. Nabíjajte iba nabíjačkou určenou výrobcom. Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže pri použití s iným akumulátorom spôsobiť požiar.
4. Používajte elektrické náradie iba s určenými akumulátormi. Používanie akýchkoľvek iných akumulátorov môže spôsobiť riziko zranenia a požiaru.
5. Keď sa akumulátor nepoužíva, chráňte ho pred inými kovovými predmetmi, ako sú kancelárske sponky, mince, kľúče, klince, skrutky alebo iné malé kovové predmety, ktoré môžu spojiť jeden kontakt s druhým. Skratovanie kontaktov akumulátora môže spôsobiť popáleniny alebo požiar.
6. Za nevhodných podmienok môže z akumulátora vytekať kvapalina; zabráňte kontaktu. Ak dôjde k náhodnému kontaktu, opláchnite vodou. Ak sa kvapalina dostane do očí, vyhľadajte lekársku pomoc. Kvapalina vytečená z akumulátora môže spôsobiť podráždenie alebo popáleniny.
7. Nepoužívajte poškodený alebo upravený akumulátor alebo elektrické náradie. Poškodené alebo upravené akumulátory môžu vykazovať nepredvídateľné správanie, ktoré môže viesť k požiaru, výbuchu alebo riziku zranenia.
8. Nevystavujte akumulátor alebo elektrické náradie ohňu alebo nadmernej teplote. Vystavenie ohňu alebo teplote nad 130 °C môže spôsobiť výbuch.
9. Dodržiavajte všetky pokyny na nabíjanie a nenabíjajte akumulátor alebo elektrické náradie mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo určeného rozsahu môže poškodiť akumulátor a zvýšiť riziko požiaru.
10. Nechajte servis vykonať kvalifikovanou osobou, ktorá používa iba identické náhradné diely. Tým sa zabezpečí zachovanie bezpečnosti výrobku.
11. Neupravujte ani sa nepokúšajte opravovať elektrické náradie alebo akumulátor, s výnimkou prípadov uvedených v pokynoch na používanie a starostlivosť.
12. Nabíjačka akumulátorov sa počas používania zahrieva. Teplo nabíjačky sa môže nahromadiť na nebezpečnú úroveň a vytvoriť riziko požiaru, ak nemá dostatočné vetranie, v dôsledku elektrickej poruchy alebo ak sa používa v horúcom prostredí. Neumiestňujte nabíjačku na horľavý povrch. Nezakrývajte žiadne vetracie otvory na nabíjačke. Zvlášť sa vyhnite umiestňovaniu nabíjačky na koberce a rohože; sú nielen horľavé, ale aj zakrývajú vetracie otvory pod nabíjačkou. Umiestnite nabíjačku na stabilný, pevný, nehorľavý povrch (ako je stabilný kovový pracovný stôl alebo betónová podlaha) aspoň 30 cm od všetkých horľavých predmetov, ako sú závesy alebo steny. V priestore majte hasiaci prístroj a detektor dymu. Počas nabíjania často monitorujte nabíjačku a akumulátor.
Bezpečnostné upozornenia pre lítiové batérie
LÍTIOVÉ BATÉRIE UKLADAJÚ VEĽKÉ MNOŽSTVO ENERGIE A PRI NESPRÁVNOM ZAOBCHÁDZANÍ SA VZNÍTIA ALEBO VYBUCHNÚ
1. Udržujte akumulátor suchý.
2. NEVYKONÁVAJTE S AKUMULÁTOROM ŽIADNU Z NASLEDOVNÝCH ČINNOSTÍ:
  - Otvorte,
  - Pustite,
  - Skratujte,
  - Prepichnite,
  - Spálite, alebo
  - Vystavte teplotám vyšším ako 130 °C.

Nabíjajte akumulátor iba podľa pokynov jeho nabíjačky.
Pred každým použitím skontrolujte akumulátor; nepoužívajte ani nenabíjajte, ak je poškodený.

Bezpečnosť vibrácií
Toto náradie počas používania vibruje. Opakované alebo dlhodobé vystavenie vibráciám môže spôsobiť dočasné alebo trvalé fyzické zranenie, najmä rúk, paží a ramien.
Na zníženie rizika zranenia súvisiaceho s vibráciami:
1. Každý, kto pravidelne alebo dlhodobo používa vibračné náradie, by mal byť najskôr vyšetrený lekárom a potom by mal absolvovať pravidelné lekárske prehliadky, aby sa zabezpečilo, že používanie nespôsobuje alebo nezhoršuje zdravotné problémy. Tehotné ženy alebo osoby, ktoré majú zhoršený krvný obeh do rúk, predchádzajúce poranenia rúk, poruchy nervového systému, cukrovku alebo Raynaudovu chorobu, by toto náradie nemali používať. Ak pocítite akékoľvek príznaky súvisiace s vibráciami (ako je mravčenie, necitlivosť a biele alebo modré prsty), čo najskôr vyhľadajte lekársku pomoc.
2. Počas používania nefajčite. Nikotín znižuje prekrvenie rúk a prstov, čím zvyšuje riziko zranenia súvisiaceho s vibráciami.
3. Noste vhodné rukavice na zníženie účinkov vibrácií na používateľa.
4. Ak je na výber, používajte náradie s najnižšími vibráciami.
5. Zaraďte obdobia bez vibrácií každý deň práce.
6. Náradie uchopte čo najľahšie (pri zachovaní bezpečnej kontroly nad ním). Nechajte náradie pracovať.
7. Na zníženie vibrácií udržiavajte náradie tak, ako je vysvetlené v tomto návode. Ak sa vyskytnú akékoľvek abnormálne vibrácie, okamžite prestaňte používať.

Uzemnenie

PREDCHÁDZAJTE ÚRAZU ELEKTRICKÝM PRÚDOM A SMRTI V DÔSLEDKU NESPRÁVNEHO UZEMNENIA:
Ak máte pochybnosti o tom, či je zásuvka správne uzemnená, overte si to u kvalifikovaného elektrikára. Neupravujte zástrčku napájacieho kábla dodávanú s nabíjačkou. Nepoužívajte nabíjačku, ak je poškodený napájací kábel alebo zástrčka. Ak je poškodená, pred použitím ju nechajte opraviť v servisnom stredisku. Ak zástrčka nepasuje do zásuvky, nechajte si kvalifikovaným elektrikárom nainštalovať správnu zásuvku.

Predlžovacie káble

Poznámka: S nabíjačkou tohto produktu sa nesmú používať predlžovacie káble.

Symboly

	Dvojitá izolácia
V	Volty
~	Striedavý prúd
A	Ampéry
n₀ xxxx/min.	Otáčky naprázdno za minútu (RPM)
	UPOZORNENIE týkajúce sa rizika poranenia očí. Noste ochranné okuliare schválené ANSI s bočnými štítmi.
	Pred nastavením a/alebo použitím si prečítajte návod.
	UPOZORNENIE týkajúce sa rizika požiaru. Nezakrývajte vetracie otvory nabíjačky. Nabíjajte len na nehorľavom povrchu.
	UPOZORNENIE týkajúce sa rizika úrazu elektrickým prúdom. Správne pripojte napájací kábel nabíjačky do príslušnej zásuvky.
	UPOZORNENIE týkajúce sa rizika výbuchu. Neprepichujte, neskratujte ani neotvárajte batérie a nenabíjajte poškodené batérie.

Špecifikácie

Typ batérie	Bauer 20V 3.0Ah Li-Ion batéria (64816, predáva sa samostatne)
Typ nabíjačky	Bauer 3.0A Charger (57006, predáva sa samostatne)
Rýchlosť bez zaťaženia	n 0 0-3,000/min
Dĺžka zdvihu	7/8'

Nastavenie - Pred použitím

Pred nastavením alebo použitím tohto produktu si prečítajte CELÚ časť DÔLEŽITÉ BEZPEČNOSTNÉ INFORMÁCIE na začiatku tohto návodu vrátane celého textu pod nadpismi.

Poznámka: Ďalšie informácie o dieloch uvedených na nasledujúcich stranách nájdete v zozname dielov a schéme.

Nabíjanie batérie

Pred použitím tohto nástroja nabite batériu. Postupujte podľa pokynov priložených k batérii (64816, predáva sa samostatne) a nabíjačke (57006, predáva sa samostatne).

Inštalácia batérie

Poznámka: Batéria a nabíjačka sa predávajú samostatne.

S prepínačom v polohe "OFF" (vypnuté) zatlačte zámok prepínača na ľavej strane nástroja dovnútra, aby ste prepínač uzamkli. Vložte plne nabitú batériu do priestoru pre batériu, kým nezacvakne na miesto.
Ak chcete batériu vybrať, zatlačte na západku na batérii a vysuňte ju.

Inštalácia/odstránenie pílového listu

Aby ste predišli vážnemu zraneniu, pred výmenou pílového listu vyberte batériu.

Poznámka: Uistite sa, že vreteno a oblasti upínania pílového listu sú čisté. Kovové triesky a piliny môžu zabrániť bezpečnému upnutiu upínacieho prvku pílového listu.

Pílový list sa môže vložiť zubami nahor alebo nadol. Ak chcete nainštalovať pílový list, otáčajte objímkou v smere šípky a súčasne vkladajte pílový list do upínacieho prvku, kým sa pílový list nedotkne objímky.
Uvoľnite objímku a pružinový upínací prvok pílového listu pevne udrží pílový list na mieste.
Otočte objímku v opačnom smere, ako je šípka, aby ste sa uistili, že je pílový list správne zaistený v upínacom prvku.
Potiahnite pílový list, aby ste sa uistili, že je bezpečne zaistený na mieste.
Ak chcete pílový list vybrať, otáčajte objímkou v smere šípky a súčasne ťahajte za pílový list.

Pred dotykom sa uistite, že je pílový list vychladnutý. Pílový list môže byť po použití horúci.

Komponenty

Prevádzkové pokyny

Pred nastavením alebo použitím tohto produktu si prečítajte CELÚ časť DÔLEŽITÉ BEZPEČNOSTNÉ INFORMÁCIE na začiatku tohto návodu vrátane celého textu pod nadpismi.

Príprava obrobku a pracovného priestoru

Určite pracovný priestor, ktorý je čistý a dobre osvetlený. Pracovný priestor nesmie umožňovať prístup deťom alebo domácim zvieratám, aby sa predišlo rozptyľovaniu a zraneniu.
Zaistite voľné obrobky pomocou zveráka alebo svoriek (nie sú súčasťou balenia), aby ste zabránili pohybu počas práce.
V blízkosti sa nesmú nachádzať žiadne predmety, ako napríklad inžinierske siete, ktoré by mohli predstavovať nebezpečenstvo počas práce. Toto je obzvlášť dôležité pre ponorné rezy.
Pomocou rukavice zatlačte držiak pílového listu úplne dozadu. Obrobok musí byť tenší ako minimálne predĺženie pílového listu.

Aby ste predišli zraneniu, nepoužívajte na obrobky, ktoré sú hrubšie ako minimálne predĺženie pílového listu pri ich maximálnej hrúbke.
Špička pílového listu môže naraziť na obrobok a môže sa rozbiť.

Maximálna hrúbka obrobku

Všeobecné pokyny na použitie

Uistite sa, že je prepínač v polohe vypnuté a uzamknutý, potom pripojte batériu.
Pevne uchopte pílku oboma rukami, položte prednú časť otočnej pätky na obrobok s pílovým listom nad obrobkom.

Aby ste predišli zraneniu, nespúšťajte pílku, ak sa pílový list dotýka čohokoľvek.

Zatlačte zámok prepínača na pravej strane nástroja dovnútra, aby ste uvoľnili zámok prepínača, potom stlačte prepínač, aby ste nástroj spustili. Pracovné svetlo sa rozsvieti, keď sa stlačí prepínač, a zhasne, keď sa prepínač uvoľní.
Nástroj má variabilnú rýchlosť. Ak chcete zvýšiť rýchlosť, vyvíjajte väčší tlak na prepínač. Ak chcete znížiť rýchlosť, vyvíjajte menší tlak na prepínač.

Poznámka: Pri rezaní mäkších materiálov používajte vyššiu rýchlosť. Pri rezaní tvrdších materiálov používajte nižšiu rýchlosť.

Pred dotykom s obrobkom nechajte pílku dosiahnuť požadovanú rýchlosť. Navádzajte pílový list do obrobku.

Aby ste predišli vážnemu zraneniu, počas rezania držte pätku pevne pritlačenú k obrobku, aby ste predišli spätnému rázu.

Udržujte plynulý pohyb a veďte pílový list cez materiál, keď sa reže. Sledujte rez. Pri zatláčaní na pílku nepoužívajte nadmerný tlak. Ak sa pílka počas rezania spomalí, vyvíjajte na pílku menší tlak.
Ak chcete pílku zastaviť, uvoľnite prepínač.
Pred položením nástroja nechajte pílku úplne zastaviť.
Aby ste predišli nehodám, po použití uzamknite prepínač, vypnite nástroj a vyberte z neho batériu. Vyčistite a potom uložte nástroj v interiéri mimo dosahu detí.

Ponorné rezanie

Poznámka: Ponorné rezy do preglejky, sadrokartónu a tenkých dosiek. Nepokúšajte sa o ponorné rezy do hrubých, tvrdých drevených alebo kovových panelov.

Označte líniu rezu na obrobku.
Položte otočnú pätku na obrobok s pílovým listom rovnobežne s líniou rezu a NEDOTÝKAJTE sa obrobku.

Aby ste predišli vážnemu zraneniu v dôsledku spätného rázu, nezačínajte ponorný rez s pílovým listom dotýkajúcim sa obrobku.

Zatlačte zámok prepínača na pravej strane nástroja dovnútra, aby ste uvoľnili zámok prepínača. Stlačte prepínač, aby ste nástroj spustili.
Nechajte pílku dosiahnuť požadovanú rýchlosť, potom pomaly otáčajte pílku na otočnej pätke, keď sa pílový list dotkne obrobku. Pevne držte pílku.
Pokračujte v pomalom otáčaní pílky, kým pílový list neprenikne cez obrobok. Pevne pritlačte otočnú pätku k obrobku a pokračujte v reze.
Ak chcete pílku zastaviť, uvoľnite prepínač. Nechajte pílku úplne zastaviť pred vybratím z rezu.
Aby ste predišli nehodám, po použití uzamknite prepínač, vypnite nástroj a vyberte z neho batériu. Vyčistite a potom uložte nástroj v interiéri mimo dosahu detí.

Rezanie kovu

Nainštalujte pílový list na rezanie kovu. Pozrite si pokyny na inštaláciu/odstránenie pílového listu.
Potrite reznú plochu rezným olejom, aby ste zabránili prehriatiu pílového listu.
Postupujte podľa všeobecných pokynov na použitie.

Pokyny na údržbu a servis

Postupy, ktoré nie sú konkrétne vysvetlené v tomto návode, smie vykonávať iba kvalifikovaný technik.

ABY STE PREDIŠLI VÁŽNEMU ZRANENIU V DÔSLEDKU NÁHODNEJ PREVÁDZKY:
Uistite sa, že je prepínač v polohe vypnuté a pred vykonaním akéhokoľvek postupu v tejto časti vyberte batériu.

ABY STE PREDIŠLI VÁŽNEMU ZRANENIU V DÔSLEDKU ZLYHANIA NÁSTROJA:
Nepoužívajte poškodené zariadenie. Ak sa vyskytne abnormálny hluk alebo vibrácie, pred ďalším použitím nechajte problém odstrániť.

Čistenie, údržba a mazanie

PRED KAŽDÝM POUŽITÍM skontrolujte všeobecný stav nástroja. Skontrolujte:
- netesnosť, opuchnutú alebo prasknutú batériu,
- uvoľnený hardvér,
- nesprávne zarovnanie alebo zasekávanie pohyblivých častí,
- prasknuté alebo zlomené časti a
- akýkoľvek iný stav, ktorý môže ovplyvniť jeho bezpečnú prevádzku.
PO POUŽITÍ utrite vonkajšie povrchy nástroja čistou handričkou.
LI-ION BATÉRIA SA MUSÍ RECYKLOVAŤ ALEBO SPRÁVNE ZLIKVIDOVAŤ. Batériu neskratujte, nespaľujte ani neotvárajte.
Pokyny na výmenu pílového listu nájdete v časti Inštalácia/odstránenie pílového listu.
Odpojte batériu a uložte batériu, nabíjačku a nástroj v suchom, vnútornom priestore mimo dosahu detí a mimo dosahu kovových predmetov (napr. sponky na papier, mince), aby ste predišli skratu.

Riešenie problémov

Problém	Možné príčiny	Pravdepodobné riešenia
Nástroj sa nespustí	Batéria nie je správne pripojená. Batéria nie je správne nabitá. Batéria je vypálená. Vnútorné poškodenie alebo opotrebovanie. (Napríklad uhlíkové kefky alebo prepínač.)	Vyberte batériu, uistite sa, že tam nie sú žiadne prekážky, vložte batériu späť podľa jej tvaru (mala by pasovať iba jedným spôsobom) a pevne ju zatlačte, kým sa batéria nezamkne na mieste. Uistite sa, že je nabíjačka pripojená a správne funguje. Nechajte batériu dostatočne dlho správne nabiť. Starú batériu správne zlikvidujte alebo recyklujte. Vymeňte batériu. Nechajte nástroj opraviť technikom.
Nástroj pracuje pomaly	Nútenie nástroja pracovať príliš rýchlo. Batéria sa opotrebováva.	Nechajte nástroj pracovať vlastným tempom. Starú batériu správne zlikvidujte alebo recyklujte. Vymeňte batériu.
Výkon sa časom znižuje	Uhlíkové kefky sú opotrebované alebo poškodené. Pílový list je tupý alebo poškodený.	Nechajte kvalifikovaného technika vymeniť kefky. Udržujte pílové listy ostré. Vymieňajte podľa potreby.
Nadmerný hluk alebo klepanie	Vnútorné poškodenie alebo opotrebovanie. (Napríklad uhlíkové kefky alebo ložiská.)	Nechajte nástroj opraviť technikom.
Prehrievanie	Nútenie nástroja pracovať príliš rýchlo. Pílový list je tupý alebo poškodený. Zablokované vetracie otvory krytu motora.	Nechajte nástroj pracovať vlastným tempom. Udržujte pílové listy ostré. Vymieňajte podľa potreby. Počas vyfukovania prachu z motora stlačeným vzduchom noste ochranné okuliare schválené ANSI a protiprachovú masku/respirátor schválený NIOSH.
Pri diagnostike alebo servise nástroja dodržiavajte všetky bezpečnostné opatrenia. Pred servisom odpojte batériu a napájací zdroj nabíjačky.

V prípade technických otázok volajte na číslo 1-888-866-5797.

Pílový list sa predáva samostatne.
Navštívte našu webovú stránku na adrese: http://www.harborfreight.com
Pošlite e-mail našej technickej podpore na adresu: productsupport@harborfreight.com

Copyright © 2021 by Harbor Freight Tools. Všetky práva vyhradené. Žiadna časť tohto návodu ani žiadne tu obsiahnuté umelecké dielo sa nesmie reprodukovať v žiadnej podobe bez výslovného písomného súhlasu spoločnosti Harbor Freight Tools. Schémy v tomto návode nemusia byť nakreslené proporcionálne. Vzhľadom na neustále zlepšovanie sa môže skutočný produkt mierne líšiť od produktu opísaného v tomto dokumente. Nástroje potrebné na montáž a servis nemusia byť súčasťou balenia.
