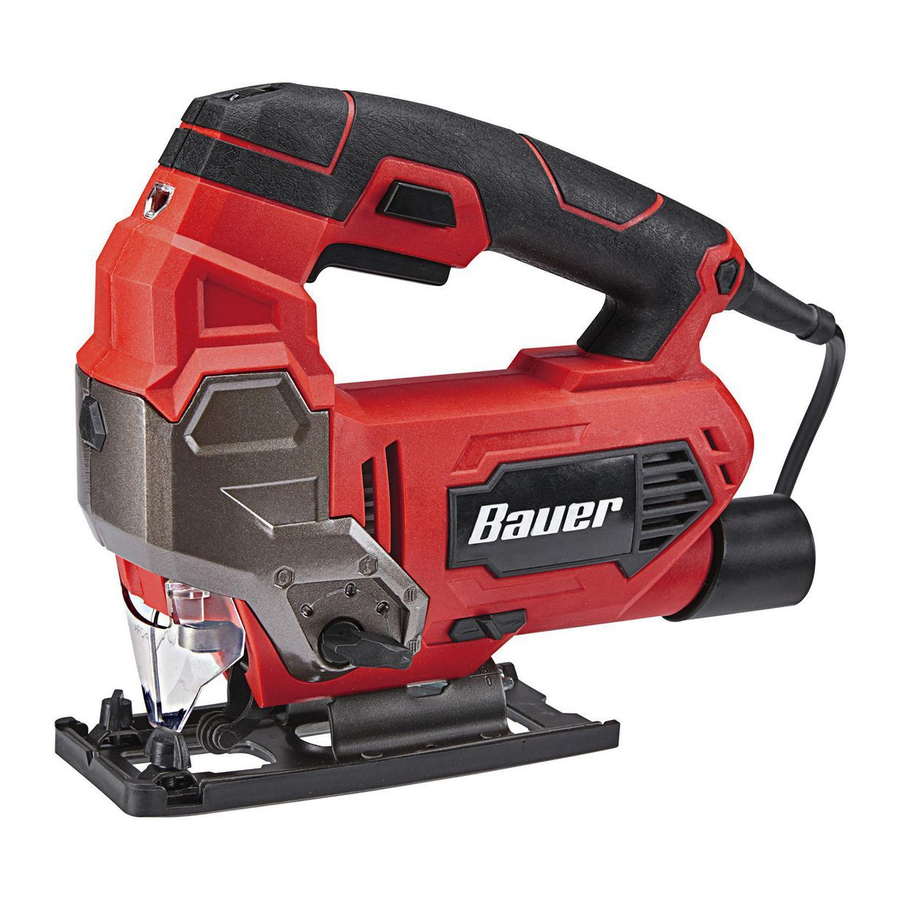

Bauer 1873E-B, 64290 - Priamočiara píla s orbitálnou reguláciou otáčok a laserom - Manuál

BEZPEČNOSTNÉ INFORMÁCIE

Bezpečnosť pracovného priestoru

1. Udržujte pracovný priestor čistý a dobre osvetlený. Neporiadok alebo tmavé oblasti priťahujú nehody.
2. Nepoužívajte elektrické náradie vo výbušnom prostredí, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary.
3. Počas používania elektrického náradia držte deti a okolostojacich mimo dosahu. Rozptyľovanie môže spôsobiť stratu kontroly.

Elektrická bezpečnosť

1. Zástrčky elektrického náradia musia zodpovedať zásuvke. Nikdy žiadnym spôsobom neupravujte zástrčku. Nepoužívajte žiadne adaptérové zástrčky s uzemneným elektrickým náradím. Neupravené zástrčky a zodpovedajúce zásuvky znižujú riziko úrazu elektrickým prúdom.
2. Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú rúry, radiátory, sporáky a chladničky. Ak je vaše telo uzemnené, existuje zvýšené riziko úrazu elektrickým prúdom.
3. Nevystavujte elektrické náradie dažďu alebo vlhkým podmienkam. Voda vnikajúca do elektrického náradia zvýši riziko úrazu elektrickým prúdom.
4. Nemanipulujte s káblom nešetrne. Nikdy nepoužívajte kábel na prenášanie, ťahanie alebo odpájanie elektrického náradia. Chráňte kábel pred teplom, olejom, ostrými hranami alebo pohyblivými časťami. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom.
5. Pri používaní elektrického náradia vonku použite predlžovací kábel vhodný na vonkajšie použitie. Použitie kábla vhodného na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.
6. Ak je prevádzka elektrického náradia vo vlhkom prostredí nevyhnutná, použite napájanie chránené prerušovačom obvodu pri zemnom spojení (GFCI). Použitie GFCI znižuje riziko úrazu elektrickým prúdom.

Osobná bezpečnosť

1. Buďte ostražití, sledujte, čo robíte, a pri používaní elektrického náradia používajte zdravý rozum. Nepoužívajte elektrické náradie, ak ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti pri používaní elektrického náradia môže viesť k vážnemu zraneniu osôb.
2. Používajte osobné ochranné prostriedky. Vždy používajte ochranu očí. Bezpečnostné vybavenie, ako je protiprachová maska, protišmyková bezpečnostná obuv, prilba alebo ochrana sluchu, používané za vhodných podmienok, zníži zranenia osôb.
3. Zabráňte neúmyselnému spusteniu. Pred pripojením k zdroju napájania, zdvíhaním alebo prenášaním náradia sa uistite, že je vypínač vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo napájanie elektrického náradia, ktoré má zapnutý vypínač, spôsobuje nehody.
4. Pred zapnutím elektrického náradia odstráňte akýkoľvek nastavovací kľúč alebo kľúč. Kľúč ponechaný pripevnený k rotujúcej časti elektrického náradia môže spôsobiť zranenie osôb.
5. Nepreháňajte. Vždy udržujte správny postoj a rovnováhu. To umožňuje lepšiu kontrolu nad elektrickým náradím v neočakávaných situáciách.
6. Správne sa obliekajte. Nenoste voľné oblečenie alebo šperky. Chráňte svoje vlasy, odev a rukavice pred pohyblivými časťami. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť v pohyblivých častiach.
7. Ak sú k dispozícii zariadenia na pripojenie zariadení na odsávanie a zber prachu, uistite sa, že sú pripojené a správne používané. Používanie týchto zariadení môže znížiť riziká spojené s prachom.
8. Používajte iba bezpečnostné vybavenie, ktoré bolo schválené príslušnou normatívnou agentúrou. Neschválené bezpečnostné vybavenie nemusí poskytovať primeranú ochranu. Ochrana očí musí byť schválená ANSI a ochrana dýchania musí byť schválená NIOSH pre špecifické riziká v pracovnom priestore.

Používanie a starostlivosť o elektrické náradie

1. Netlačte na elektrické náradie. Používajte správne elektrické náradie pre vašu aplikáciu. Správne elektrické náradie urobí prácu lepšie a bezpečnejšie pri rýchlosti, pre ktorú bolo navrhnuté.
2. Nepoužívajte elektrické náradie, ak ho vypínač nezapína a nevypína. Akékoľvek elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.
3. Pred vykonávaním akýchkoľvek úprav, výmenou príslušenstva alebo uskladnením elektrického náradia odpojte zástrčku zo zdroja napájania. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.
4. Skladujte nečinné elektrické náradie mimo dosahu detí a nedovoľte osobám, ktoré nie sú oboznámené s elektrickým náradím alebo s týmito pokynmi, aby s ním manipulovali. Elektrické náradie je v rukách neškolených používateľov nebezpečné.
5. Údržba elektrického náradia. Skontrolujte, či nie je nesúosové alebo zaseknuté pohyblivé časti, zlomenie častí a akýkoľvek iný stav, ktorý môže ovplyvniť činnosť elektrického náradia. Ak je elektrické náradie poškodené, nechajte ho pred použitím opraviť. Mnohé nehody sú spôsobené zle udržiavaným elektrickým náradím.
6. Udržujte rezné nástroje ostré a čisté. Správne udržiavané rezné nástroje s ostrými reznými hranami sa menej pravdepodobne zaseknú a ľahšie sa ovládajú.
7. Používajte elektrické náradie, príslušenstvo a nástavce atď. v súlade s týmito pokynmi, berúc do úvahy pracovné podmienky a vykonávanú prácu. Používanie elektrického náradia na iné operácie, ako sú určené, by mohlo viesť k nebezpečnej situácii.

Servis
Nechajte svoje elektrické náradie opraviť kvalifikovanou osobou, ktorá používa iba identické náhradné diely. Tým sa zabezpečí, že bezpečnosť elektrického náradia bude zachovaná.

Bezpečnostné upozornenia pre priamočiaru pílu

1. Držte elektrické náradie za izolované uchopovacie povrchy, keď vykonávate operáciu, pri ktorej sa rezný nástroj môže dostať do kontaktu so skrytým vedením alebo vlastným káblom. Kontakt s 'živým' vodičom spôsobí, že odkryté kovové časti náradia budú 'živé' a spôsobia úraz elektrickým prúdom obsluhu.
2. Používajte svorky alebo iný praktický spôsob na zaistenie a podopretie obrobku na stabilnej platforme. Držanie obrobku rukou alebo proti telu ho necháva nestabilným a môže viesť k strate kontroly.
3. Udržiavajte štítky a výrobné štítky na náradí. Obsahujú dôležité bezpečnostné informácie. Ak sú nečitateľné alebo chýbajú, kontaktujte spoločnosť Harbor Freight Tools a požiadajte o náhradu.
4. Zabráňte neúmyselnému spusteniu. Pred zapnutím náradia sa pripravte na prácu.
5. Nepokladajte náradie, kým sa úplne nezastaví. Pohyblivé časti sa môžu zachytiť o povrch a vytiahnuť náradie z vašej kontroly.
6. Pri používaní ručného elektrického náradia udržujte pevné uchopenie náradia oboma rukami, aby ste odolali počiatočnému krútiacemu momentu.
7. Nepoužívajte aretáciu vretena pri spúšťaní alebo počas prevádzky.
8. Nenechávajte náradie bez dozoru, keď je zapojené do elektrickej zásuvky. Pred odchodom náradie vypnite a odpojte ho z elektrickej zásuvky.
9. Tento výrobok nie je hračka. Uchovávajte ho mimo dosahu detí.
10. Osoby s kardiostimulátormi by sa mali pred použitím poradiť so svojím lekárom. Elektromagnetické polia v tesnej blízkosti kardiostimulátora môžu spôsobiť interferenciu kardiostimulátora alebo zlyhanie kardiostimulátora. Okrem toho by osoby s kardiostimulátormi mali:
    • Vyhnúť sa práci osamote.
    • Nepoužívať so zapnutým vypínačom.
    • Správne udržiavať a kontrolovať, aby sa predišlo úrazu elektrickým prúdom.
    • Akýkoľvek napájací kábel musí byť riadne uzemnený. Mal by sa implementovať aj prerušovač obvodu pri zemnom spojení (GFCI) – zabraňuje trvalému úrazu elektrickým prúdom.
11. Upozornenia, opatrenia a pokyny uvedené v tomto návode na obsluhu nemôžu pokryť všetky možné podmienky a situácie, ktoré môžu nastať. Obsluha musí chápať, že zdravý rozum a opatrnosť sú faktory, ktoré nemožno zabudovať do tohto výrobku, ale musí ich zabezpečiť obsluha.

Bezpečnosť vibrácií
Toto náradie počas používania vibruje. Opakované alebo dlhodobé vystavenie vibráciám môže spôsobiť dočasné alebo trvalé fyzické zranenie, najmä rúk, ramien a pliec. Na zníženie rizika zranenia spôsobeného vibráciami:

1. Každý, kto pravidelne alebo dlhodobo používa vibračné náradie, by sa mal najskôr nechať vyšetriť lekárom a potom by mal absolvovať pravidelné lekárske prehliadky, aby sa zabezpečilo, že používanie nespôsobuje alebo nezhoršuje zdravotné problémy. Tehotné ženy alebo osoby, ktoré majú zhoršený krvný obeh do ruky, predchádzajúce poranenia ruky, poruchy nervového systému, cukrovku alebo Raynaudovu chorobu, by toto náradie nemali používať. Ak pocítite akékoľvek príznaky súvisiace s vibráciami (ako je mravčenie, necitlivosť a biele alebo modré prsty), čo najskôr vyhľadajte lekársku pomoc.
2. Počas používania nefajčite. Nikotín znižuje prekrvenie rúk a prstov, čím zvyšuje riziko zranenia spôsobeného vibráciami.
3. Noste vhodné rukavice, aby ste znížili účinky vibrácií na používateľa.
4. Ak je na výber, používajte náradie s najnižšími vibráciami.
5. Zaraďte do každého pracovného dňa obdobia bez vibrácií.
6. Uchopte náradie čo najľahšie (pri zachovaní bezpečnej kontroly nad ním). Nechajte náradie pracovať.
7. Na zníženie vibrácií udržiavajte náradie tak, ako je vysvetlené v tomto návode. Ak sa vyskytnú akékoľvek abnormálne vibrácie, okamžite prestaňte používať.

Uzemnenie

PREDCHÁDZAJTE ÚRAZU ELEKTRICKÝM PRÚDOM A SMRTI V DÔSLEDKU NESPRÁVNEHO ZAPOJENIA UZEMŇOVACIEHO VODIČA:
Ak máte pochybnosti o tom, či je zásuvka správne uzemnená, overte si to u kvalifikovaného elektrikára. Neupravujte zástrčku napájacieho kábla dodanú s nástrojom. Nikdy neodstraňujte uzemňovací kolík zo zástrčky. Nástroj nepoužívajte, ak je poškodený napájací kábel alebo zástrčka. Ak je poškodený, pred použitím ho nechajte opraviť v servisnom stredisku. Ak zástrčka nepasuje do zásuvky, nechajte si kvalifikovaným elektrikárom nainštalovať správnu zásuvku.

Uzemnené nástroje: Nástroje s trojkolíkovými zástrčkami

1. Nástroje označené ako "Vyžaduje sa uzemnenie" majú trojvodičový kábel a trojkolíkovú uzemňovaciu zástrčku. Zástrčka musí byť pripojená do správne uzemnenej zásuvky. Ak by nástroj elektricky zlyhal alebo sa pokazil, uzemnenie poskytuje cestu s nízkym odporom na odvedenie elektriny od používateľa, čím sa znižuje riziko úrazu elektrickým prúdom. (Pozri 3-kolíková zástrčka a zásuvka.)
2. Uzemňovací kolík v zástrčke je pripojený cez zelený vodič vo vnútri kábla k uzemňovaciemu systému v nástroji. Zelený vodič v kábli musí byť jediný vodič pripojený k uzemňovaciemu systému nástroja a nikdy nesmie byť pripojený k elektricky "živému" terminálu. (Pozri 3-kolíková zástrčka a zásuvka.)
3. Nástroj musí byť zapojený do vhodnej zásuvky, správne nainštalovanej a uzemnenej v súlade so všetkými predpismi a nariadeniami. Zástrčka a zásuvka by mali vyzerať ako na predchádzajúcom obrázku. (Pozri 3-kolíková zástrčka a zásuvka.)


Dvojito izolované nástroje: Nástroje s dvojkolíkovými zástrčkami

1. Nástroje označené ako "Dvojito izolované" nevyžadujú uzemnenie. Majú špeciálny systém dvojitej izolácie, ktorý spĺňa požiadavky OSHA a je v súlade s platnými normami Underwriters Laboratories, Inc., Canadian Standard Association a National Electrical Code.
2. Dvojito izolované nástroje sa môžu používať v ktorejkoľvek zo 120 voltových zásuviek uvedených na predchádzajúcom obrázku. (Pozri Zásuvky pre 2-kolíkovú zástrčku.)


Predlžovacie káble

1. Uzemnené nástroje vyžadujú trojvodičový predlžovací kábel. Dvojito izolované nástroje môžu používať dvojvodičový alebo trojvodičový predlžovací kábel.
2. So zväčšujúcou sa vzdialenosťou od napájacej zásuvky musíte použiť predlžovací kábel s hrubším prierezom. Používanie predlžovacích káblov s nedostatočne dimenzovaným vodičom spôsobuje vážny pokles napätia, čo vedie k strate výkonu a možnému poškodeniu nástroja. (Pozri Tabuľka A.)
3. Čím menšie je číslo prierezu vodiča, tým väčšia je kapacita kábla. Napríklad kábel s prierezom 14 dokáže preniesť vyšší prúd ako kábel s prierezom 16. (Pozri Tabuľka A.)
4. Ak na dosiahnutie celkovej dĺžky používate viac ako jeden predlžovací kábel, uistite sa, že každý kábel obsahuje aspoň minimálnu požadovanú veľkosť vodiča. (Pozri Tabuľka A.)
5. Ak používate jeden predlžovací kábel pre viac ako jeden nástroj, spočítajte ampéry na štítku a použite súčet na určenie požadovanej minimálnej veľkosti kábla. (Pozri Tabuľka A.)
6. Ak používate predlžovací kábel vonku, uistite sa, že je označený príponou "W-A" ("W" v Kanade), čo znamená, že je vhodný na vonkajšie použitie.
7. Uistite sa, že je predlžovací kábel správne zapojený a v dobrom elektrickom stave. Pred použitím vždy vymeňte poškodený predlžovací kábel alebo ho nechajte opraviť kvalifikovaným elektrikárom.
8. Chráňte predlžovacie káble pred ostrými predmetmi, nadmerným teplom a vlhkými alebo mokrými priestormi.

Symbolika

	Dvojitá izolácia
	Volty striedavého prúdu
	Ampéry
	Otáčky naprázdno za minútu (RPM)
	označenie týkajúce sa rizika poranenia očí. Noste ochranné okuliare schválené ANSI s bočnými štítmi.
	Pred nastavením a/alebo použitím si prečítajte návod.
	označenie týkajúce sa rizika straty sluchu. Noste ochranu sluchu.
	označenie týkajúce sa rizika požiaru. Nezakrývajte vetracie otvory. Udržiavajte horľavé predmety v dostatočnej vzdialenosti.
	označenie týkajúce sa rizika úrazu elektrickým prúdom. Správne pripojte napájací kábel do príslušnej zásuvky.

Špecifikácie

Nastavenie - Pred použitím

Prečítajte si CELÚ časť DÔLEŽITÉ BEZPEČNOSTNÉ INFORMÁCIE na začiatku tohto návodu vrátane všetkého textu pod nadpismi predtým, ako začnete tento produkt nastavovať alebo používať.

Poznámka: Ďalšie informácie o dieloch uvedených na nasledujúcich stranách nájdete v časti Zoznam dielov a schéma.

Funkcie

Návod na obsluhu

Nastavenie nástroja

PREDCHÁDZAJTE VÁŽNEMU ZRANENIU V DÔSLEDKU NÁHODNEJ PREVÁDZKY:
Pred nastavovaním nástroja alebo inštaláciou príslušenstva vypnite vypínač nástroja a odpojte nástroj z elektrickej zásuvky.

Inštalácia pílového listu

1. Otvorte priehľadný kryt.
2. Otočte a podržte páčku zostavy upínača pílového listu v smere hodinových ručičiek čo najďalej.
3. Ak je pílový list už nainštalovaný, vytiahnite starý pílový list z upínača.
4. Zasuňte nový pílový list (predáva sa samostatne) až na doraz do otvoru upínača pílového listu zubami smerom dopredu a zadnou stranou pílového listu pritlačenou k stredovému vybraniu vodiaceho kolieska.
5. Uvoľnite páčku upínača pílového listu.
6. Ťahajte pílový list priamo nadol rukou v rukavici, aby ste sa uistili, že je pílový list bezpečne zaistený na svojom mieste.
7. Zatvorte priehľadný kryt.


Nastavenie uhla rezu

1. Vytiahnite páčku nastavenia uhla, aby ste uvoľnili základnú dosku.
2. Vytiahnite základnú dosku a nakloňte ju do požadovaného uhla medzi 0° a 45° doprava alebo doľava.
3. Uvoľnite základnú dosku a skontrolujte, či je kolík na tele zapojený medzi zuby základnej dosky.
4. Zatlačte páčku nastavenia uhla, aby ste zaistili základnú dosku na svojom mieste.


Inštalácia paralelného vodidla

1. Uvoľnite aretačné gombíky vodidla (Fence Lock Knobs).
2. S hlavným vodidlom paralelného vodidla smerujúcim nadol zasuňte tyč paralelného vodidla do otvorov na základnej doske, až kým nebude v požadovanej vzdialenosti od pílového listu.
3. Utiahnite na mieste pomocou aretačných gombíkov vodidla (Fence Lock Knobs).


Zber prachu

1. Posuňte páčku fúkača prachu doprava, aby ste otvorili otvor pre prach.
2. Pripojte systém/vrecko na zber prachu (predáva sa samostatne) k otvoru pre prach na zadnej strane priamočiarej píly.
3. Ak sa systém/vrecko na zber prachu nebude používať, posuňte páčku fúkača prachu doľava, aby ste zatvorili otvor pre prach.


Nastavenie obrobku a pracovného priestoru

1. Určite pracovný priestor, ktorý je čistý a dobre osvetlený. Pracovný priestor nesmie umožňovať prístup deťom alebo domácim zvieratám, aby sa predišlo rozptyľovaniu a zraneniu.
2. Veďte napájací kábel po bezpečnej trase, aby ste dosiahli na pracovný priestor bez toho, aby ste vytvorili riziko zakopnutia alebo vystavili napájací kábel možnému poškodeniu. Napájací kábel musí dosiahnuť na pracovný priestor s dostatočnou dĺžkou navyše, aby umožňoval voľný pohyb počas práce.
3. Zaistite voľné obrobky pomocou zveráka alebo svoriek (nie sú súčasťou balenia), aby ste zabránili pohybu počas práce.
4. V blízkosti sa nesmú nachádzať žiadne predmety, ako napríklad inžinierske siete, ktoré by predstavovali nebezpečenstvo počas práce.

Všeobecné pokyny na obsluhu

Nastavenie rýchlosti rezania
Použite ovládač rýchlosti (Speed Dial) na nastavenie rýchlosti rezania od 1 (pomalá) do 6 (rýchla). Použite vyššie nastavenia na rezanie mäkších obrobkov.

Nastavenie režimu rezania
Použite páčku režimu rezania (Cutting Mode Lever) na nastavenie jedného z nasledujúcich režimov rezania:

1. Priame rezanie. Nastavte páčku do polohy "O". Pílový list sa pohybuje iba vertikálne hore a dole.
2. Orbitálne rezanie. Nastavte páčku do polohy "I", "II" alebo "III". Pílový list sa pohybuje kruhovým pohybom, hore a dole a dopredu a dozadu. Čím vyššie číslo, tým väčšia je obežná dráha pílového listu.

Poznámka: Nepoužívajte orbitálne nastavenia na rezanie kovu alebo tvrdého dreva.
UPOZORNENIE: Nenastavujte režim rezania počas prevádzky píly.

Základná obsluha

1. Vykonajte všetky potrebné úpravy priamočiarej píly (Jigsaw).
2. Pred prevádzkou sa uistite, že sú všetky kryty na svojom mieste v správnom funkčnom stave a že sú všetky nastavovacie gombíky utiahnuté.
3. Zapojte napájací kábel do najbližšej 120 V uzemnenej elektrickej zásuvky.
4. Stlačením tlačidla Laser ON/OFF (zapnutie/vypnutie lasera) zapnite laser (Laser ON).
5. Držte priamočiaru pílu tak, aby bol pílový list blízko začiatku rezu, ale nedotýkal sa obrobku. Pevne uchopte rukoväť jednou rukou a stlačte a podržte spúšť (Trigger), aby ste zapli priamočiaru pílu.
6. Stlačte tlačidlo Lock ON (uzamknutie zapnutia) a potom uvoľnite spúšť (Trigger), aby ste nastavili priamočiaru pílu do nepretržitého režimu.
7. Nechajte pílový list dosiahnuť plnú rýchlosť, potom položte základnú dosku na obrobok a veďte pílový list do obrobku.
8. Nenúťte priamočiaru pílu rezať rýchlejšie, ako je navrhnutá na rezanie. Posúvajte pílový list postupne do obrobku.
9. Vypnite priamočiaru pílu, ak sa má pílový list vytiahnuť z nedokončeného rezu. Pri vypínaní priamočiarej píly nechajte pílový list úplne zastaviť sám, predtým ako vyberiete priamočiaru pílu. Netlačte na pílový list, aby ste ho zastavili.
10. Po dokončení rezania uvoľnite spúšť (Trigger) a počkajte, kým sa pílový list nezastaví. Ak používate funkciu uzamknutia zapnutia (Lock on), stlačte a uvoľnite spúšť (Trigger), aby ste vypli priamočiaru pílu. Stlačením tlačidla Laser ON/OFF (zapnutie/vypnutie lasera) vypnite laser.
11. Aby ste predišli nehodám, odpojte napájací kábel z elektrickej zásuvky. Vyčistite a potom uložte nástroj v interiéri mimo dosahu detí.

Údržba a servis

PREDCHÁDZAJTE VÁŽNEMU ZRANENIU V DÔSLEDKU NÁHODNEJ PREVÁDZKY:
Pred vykonávaním akejkoľvek kontroly, údržby alebo čistenia vypnite vypínač nástroja a odpojte nástroj z elektrickej zásuvky.
PREDCHÁDZAJTE VÁŽNEMU ZRANENIU V DÔSLEDKU ZLYHANIA NÁSTROJA:
Nepoužívajte poškodené zariadenie. Ak sa vyskytne abnormálny hluk alebo vibrácie, pred ďalším použitím nechajte problém odstrániť.

Čistenie, údržba a mazanie

1. PRED KAŽDÝM POUŽITÍM skontrolujte všeobecný stav nástroja. Skontrolujte uvoľnený hardvér, nesprávne zarovnanie alebo zasekávanie pohyblivých častí, prasknuté alebo zlomené časti, poškodené elektrické vedenie a akýkoľvek iný stav, ktorý môže ovplyvniť jeho bezpečnú prevádzku.
2. PO POUŽITÍ utrite vonkajšie povrchy nástroja čistou handričkou.
3.
   Ak je napájací kábel tohto elektrického náradia poškodený, musí ho vymeniť iba kvalifikovaný servisný technik.
4. ČISTENIE: Vetracie otvory by mali byť udržiavané čisté a bez nečistôt a zvyškov. Pred čistením potrubí noste bezpečnostné okuliare schválené ANSI a protiprachovú masku/respirátor schválený NIOSH. Najúčinnejší spôsob čistenia vetracích otvorov je stlačeným vzduchom. Vonkajšie telo je možné čistiť čistou handričkou a jemným čistiacim prostriedkom. Nepoužívajte rozpúšťadlá. Neponárajte priamočiaru pílu (Jigsaw) do kvapaliny.

Riešenie problémov

Problém	Možné príčiny	Pravdepodobné riešenia
Nástroj sa nespustí.	Kábel nie je pripojený. V zásuvke nie je napájanie. Tepelný istič nástroja sa aktivoval (ak je ním vybavený). Vnútorné poškodenie alebo opotrebovanie. (Napríklad uhlíkové kefy alebo spínač.)	Skontrolujte, či je kábel zapojený. Skontrolujte napájanie v zásuvke. Ak zásuvka nie je napájaná, vypnite nástroj a skontrolujte istič. Ak sa istič aktivoval, uistite sa, že obvod má správnu kapacitu pre nástroj a obvod nemá žiadne iné záťaže. Vypnite nástroj a nechajte ho vychladnúť. Stlačte resetovacie tlačidlo na nástroji. Nechajte nástroj opraviť technikom.
Nástroj pracuje pomaly.	Predlžovací kábel je príliš dlhý alebo priemer kábla je príliš malý.	Eliminujte použitie predlžovacieho kábla. Ak je potrebný predlžovací kábel, použite taký, ktorý má správny priemer pre svoju dĺžku a záťaž. Pozrite si časť Predlžovacie káble v časti Uzemnenie.
Výkon sa časom znižuje.	Príslušenstvo je tupé alebo poškodené. Uhlíkové kefy sú opotrebované alebo poškodené.	Udržujte rezné príslušenstvo ostré. V prípade potreby ho vymeňte. Nechajte kvalifikovaného technika vymeniť kefy.
Nadmerný hluk alebo hrkotanie.	Vnútorné poškodenie alebo opotrebovanie. (Napríklad uhlíkové kefy alebo ložiská.)	Nechajte nástroj opraviť technikom.
Prehrievanie.	Nútenie nástroja pracovať príliš rýchlo. Príslušenstvo je nesprávne zarovnané. Príslušenstvo je tupé alebo poškodené. Zablokované vetracie otvory krytu motora. Motor je namáhaný dlhým alebo malým priemerom predlžovacieho kábla.	Nechajte nástroj pracovať vlastným tempom. Skontrolujte a opravte zarovnanie príslušenstva s vodidlom a/alebo stolom. Udržujte rezné príslušenstvo ostré. V prípade potreby ho vymeňte. Noste bezpečnostné okuliare schválené ANSI a protiprachovú masku/respirátor schválený NIOSH počas vyfukovania prachu z motora pomocou stlačeného vzduchu. Eliminujte použitie predlžovacieho kábla. Ak je potrebný predlžovací kábel, použite taký, ktorý má správny priemer pre svoju dĺžku a záťaž. Pozrite si časť Predlžovacie káble v časti Uzemnenie.
Laserové vodidlo (Laser Guide) sa nerozsvieti.	Laser je vypnutý. Laserový otvor je znečistený alebo zablokovaný. Laser je poškodený.	Stlačením tlačidla Laser zapnite laser (Laser on). Vypnite laser (Laser "OFF"). Potom vyčistite laserový otvor. Nechajte kvalifikovaného servisného technika skontrolovať nástroj na vnútorné poškodenie.
Pri diagnostike alebo servise nástroja dodržiavajte všetky bezpečnostné opatrenia. Pred servisom odpojte napájanie.

Navštívte našu webovú stránku na adrese: http://www.harborfreight.com
Pošlite e-mail našej technickej podpore na adresu: productsupport@harborfreight.com
Pri vybaľovaní sa uistite, že je výrobok neporušený a nepoškodený. Ak chýbajú alebo sú poškodené nejaké diely, čo najskôr zavolajte na číslo 1-888-866-5797.

Referencie
