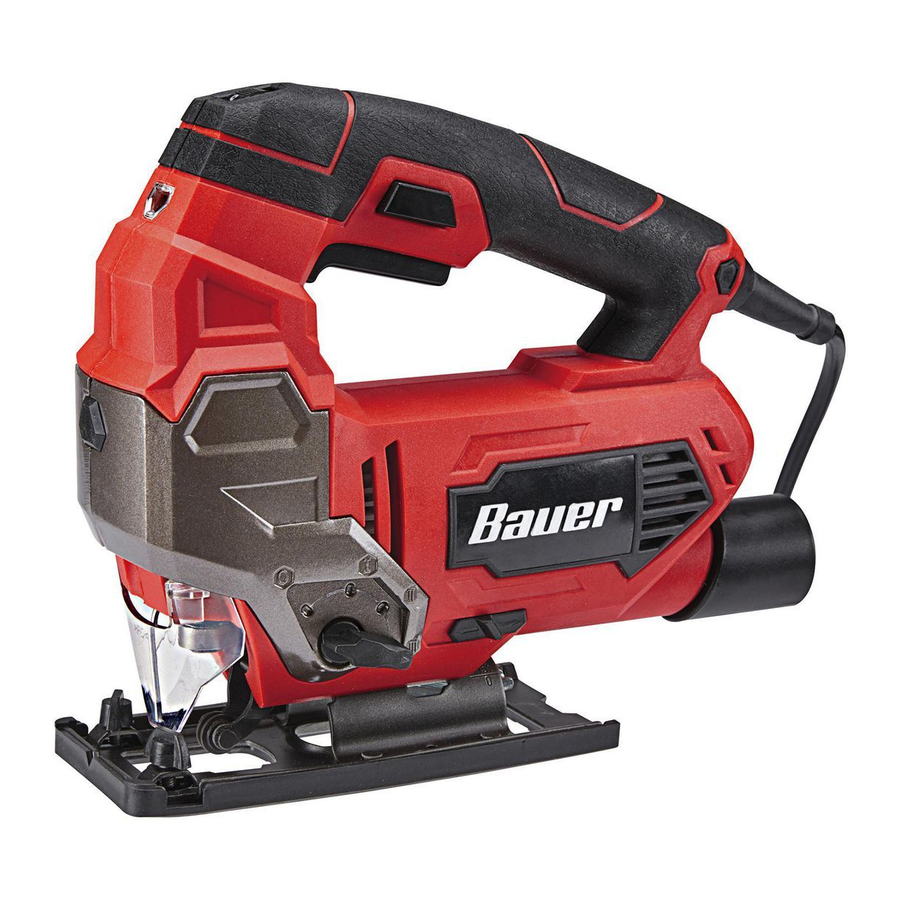

Bauer 1873E-B, 64290 - Stichsäge mit orbitalem Hub und variabler Drehzahl und Laser – Anleitung

SICHERHEITSINFORMATIONEN

Sicherheit im Arbeitsbereich

1. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.
2. Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Umgebungen, wie zum Beispiel in der Nähe von brennbaren Flüssigkeiten, Gasen oder Stäuben. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
3. Halten Sie Kinder und Unbeteiligte während des Betriebs eines Elektrowerkzeugs fern. Ablenkungen können zum Verlust der Kontrolle führen.

Elektrische Sicherheit

1. Die Stecker des Elektrowerkzeugs müssen zur Steckdose passen. Verändern Sie den Stecker niemals. Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen reduzieren das Risiko eines Stromschlags.
2. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn Ihr Körper geerdet ist.
3. Setzen Sie Elektrowerkzeuge nicht Regen oder nassen Bedingungen aus. Wasser, das in ein Elektrowerkzeug eindringt, erhöht das Risiko eines Stromschlags.
4. Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Abziehen des Elektrowerkzeugs. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen das Risiko eines Stromschlags.
5. Wenn Sie ein Elektrowerkzeug im Freien betreiben, verwenden Sie ein für den Außenbereich geeignetes Verlängerungskabel. Die Verwendung eines für den Außenbereich geeigneten Kabels reduziert das Risiko eines Stromschlags.
6. Ist der Betrieb eines Elektrowerkzeugs an einem feuchten Ort unvermeidbar, verwenden Sie eine über einen Fehlerstromschutzschalter (GFCI) gesicherte Versorgung. Die Verwendung eines GFCI reduziert das Risiko eines Stromschlags.

Persönliche Sicherheit

1. Seien Sie wachsam, achten Sie darauf, was Sie tun, und gehen Sie mit gesundem Menschenverstand vor, wenn Sie ein Elektrowerkzeug bedienen. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Bedienen von Elektrowerkzeugen kann zu schweren persönlichen Verletzungen führen.
2. Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Sicherheitsausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, unter geeigneten Bedingungen verwendet, reduziert persönliche Verletzungen.
3. Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet, bevor Sie das Werkzeug an die Stromquelle anschließen, es aufnehmen oder tragen. Das Tragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Einschalten von Elektrowerkzeugen, deren Schalter auf Ein steht, führt zu Unfällen.
4. Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein am beweglichen Teil des Elektrowerkzeugs angebrachter Schraubenschlüssel oder Schlüssel kann zu persönlichen Verletzungen führen.
5. Greifen Sie nicht zu weit. Sorgen Sie jederzeit für einen sicheren Stand und Gleichgewicht. Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.
6. Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.
7. Sind Vorrichtungen für den Anschluss von Staubabsaug- und Sammelanlagen vorhanden, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Die Verwendung dieser Vorrichtungen kann staubbedingte Gefahren reduzieren.
8. Verwenden Sie nur Sicherheitsausrüstung, die von einer geeigneten Normenorganisation zugelassen wurde. Nicht zugelassene Sicherheitsausrüstung bietet möglicherweise keinen ausreichenden Schutz. Augenschutz muss ANSI-zugelassen und Atemschutz muss NIOSH-zugelassen für die spezifischen Gefahren im Arbeitsbereich sein.

Verwendung und Pflege von Elektrowerkzeugen

1. Üben Sie keinen Zwang auf das Elektrowerkzeug aus. Verwenden Sie das richtige Elektrowerkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer in der Geschwindigkeit, für die es konzipiert wurde.
2. Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter es nicht ein- und ausschaltet. Jedes Elektrowerkzeug, das nicht mit dem Schalter gesteuert werden kann, ist gefährlich und muss repariert werden.
3. Ziehen Sie den Stecker von der Stromquelle ab, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge lagern. Solche vorbeugenden Sicherheitsmaßnahmen reduzieren das Risiko eines unbeabsichtigten Starts des Elektrowerkzeugs.
4. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und gestatten Sie Personen, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind, nicht, das Elektrowerkzeug zu bedienen. Elektrowerkzeuge sind in den Händen ungeschulter Benutzer gefährlich.
5. Warten Sie Elektrowerkzeuge. Überprüfen Sie auf Fehlausrichtung oder Blockierung beweglicher Teile, Bruch von Teilen und andere Bedingungen, die den Betrieb des Elektrowerkzeugs beeinträchtigen könnten. Im Falle einer Beschädigung lassen Sie das Elektrowerkzeug vor Gebrauch reparieren. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.
6. Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten blockieren seltener und sind leichter zu kontrollieren.
7. Verwenden Sie das Elektrowerkzeug, Zubehör und Werkzeugeinsätze usw. gemäß diesen Anweisungen, unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten. Die Verwendung des Elektrowerkzeugs für andere als die vorgesehenen Operationen kann zu einer gefährlichen Situation führen.

Wartung
Lassen Sie Ihr Elektrowerkzeug von einer qualifizierten Fachkraft unter Verwendung ausschließlich identischer Ersatzteile warten. Dies stellt sicher, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Sicherheitshinweise für Stichsägen

1. Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug versteckte Leitungen oder das eigene Kabel berühren könnte. Der Kontakt mit einem "live" (stromführenden) Kabel macht freiliegende Metallteile des Werkzeugs "live" (stromführend) und verursacht einen Stromschlag beim Bediener.
2. Verwenden Sie Klemmen oder eine andere praktische Methode, um das Werkstück auf einer stabilen Unterlage zu befestigen und zu stützen. Das Halten des Werkstücks mit der Hand oder gegen den Körper macht es instabil und kann zum Verlust der Kontrolle führen.
3. Pflegen Sie Etiketten und Typenschilder am Werkzeug. Diese enthalten wichtige Sicherheitsinformationen. Sollten sie unleserlich oder fehlen, wenden Sie sich an Harbor Freight Tools für einen Ersatz.
4. Vermeiden Sie unbeabsichtigtes Starten. Bereiten Sie sich auf die Arbeit vor, bevor Sie das Werkzeug einschalten.
5. Legen Sie das Werkzeug erst ab, wenn es vollständig zum Stillstand gekommen ist. Bewegliche Teile können die Oberfläche erfassen und das Werkzeug Ihrer Kontrolle entziehen.
6. Halten Sie bei der Verwendung eines handgeführten Elektrowerkzeugs das Werkzeug mit beiden Händen fest, um dem Anlaufdrehmoment entgegenzuwirken.
7. Betätigen Sie die Spindelarretierung nicht beim Starten oder während des Betriebs.
8. Lassen Sie das Werkzeug nicht unbeaufsichtigt, wenn es an eine Steckdose angeschlossen ist. Schalten Sie das Werkzeug aus und ziehen Sie den Stecker aus der Steckdose, bevor Sie es verlassen.
9. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern auf.
10. Personen mit Herzschrittmachern sollten vor der Verwendung ihren Arzt/ihre Ärzte konsultieren. Elektromagnetische Felder in unmittelbarer Nähe eines Herzschrittmachers können Störungen des Herzschrittmachers oder dessen Ausfall verursachen. Zusätzlich sollten Personen mit Herzschrittmachern:
    • Den alleinigen Betrieb vermeiden.
    • Nicht verwenden, wenn der Netzschalter arretiert ist.
    • Ordnungsgemäß warten und überprüfen, um elektrische Schläge zu vermeiden.
    • Jedes Netzkabel muss ordnungsgemäß geerdet sein. Ein Fehlerstromschutzschalter (GFCI) sollte ebenfalls implementiert werden – er verhindert anhaltende Stromschläge.
11. Die in dieser Bedienungsanleitung besprochenen Warnungen, Vorsichtsmaßnahmen und Anweisungen können nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können. Es muss dem Bediener klar sein, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht in dieses Produkt integriert werden können, sondern vom Bediener bereitgestellt werden müssen.

Vibrationssicherheit
Dieses Werkzeug vibriert während des Gebrauchs. Wiederholte oder langfristige Exposition gegenüber Vibrationen kann vorübergehende oder dauerhafte körperliche Verletzungen verursachen, insbesondere an Händen, Armen und Schultern. Um das Risiko vibrationsbedingter Verletzungen zu reduzieren:

1. Jeder, der vibrierende Werkzeuge regelmäßig oder über einen längeren Zeitraum verwendet, sollte sich zuerst von einem Arzt untersuchen lassen und dann regelmäßige medizinische Kontrolluntersuchungen durchführen lassen, um sicherzustellen, dass durch die Verwendung keine medizinischen Probleme verursacht oder verschlimmert werden. Schwangere Frauen oder Personen mit eingeschränkter Durchblutung der Hand, früheren Handverletzungen, Nervensystemstörungen, Diabetes oder Raynaud's Disease sollten dieses Werkzeug nicht verwenden. Wenn Sie Symptome im Zusammenhang mit Vibrationen verspüren (wie Kribbeln, Taubheitsgefühl und weiße oder blaue Finger), suchen Sie so schnell wie möglich ärztlichen Rat auf.
2. Rauchen Sie nicht während des Gebrauchs. Nikotin reduziert die Blutzufuhr zu Händen und Fingern und erhöht das Risiko vibrationsbedingter Verletzungen.
3. Tragen Sie geeignete Handschuhe, um die Vibrationseffekte auf den Benutzer zu reduzieren.
4. Verwenden Sie Werkzeuge mit der geringsten Vibration, wenn eine Wahl besteht.
5. Legen Sie vibrationsfreie Pausen an jedem Arbeitstag ein.
6. Halten Sie das Werkzeug so leicht wie möglich (wobei Sie es dennoch sicher unter Kontrolle halten). Lassen Sie das Werkzeug die Arbeit machen.
7. Um Vibrationen zu reduzieren, warten Sie das Werkzeug wie in diesem Handbuch beschrieben. Tritt eine ungewöhnliche Vibration auf, stellen Sie die Verwendung sofort ein.

Erdung

ZUR VERHINDERUNG VON STROMSCHLAG UND TOD DURCH FALSCHEN ERDANSCHLUSS DES KABELS:
Wenden Sie sich an einen qualifizierten Elektriker, wenn Sie Zweifel haben, ob die Steckdose ordnungsgemäß geerdet ist. Verändern Sie nicht den mit dem Werkzeug gelieferten Netzstecker. Entfernen Sie niemals den Erdungsstift vom Stecker. Verwenden Sie das Werkzeug nicht, wenn das Netzkabel oder der Stecker beschädigt ist. Im Falle einer Beschädigung lassen Sie es vor Gebrauch von einer Fachwerkstatt reparieren. Wenn der Stecker nicht in die Steckdose passt, lassen Sie von einem qualifizierten Elektriker eine passende Steckdose installieren.

Geerdete Werkzeuge: Werkzeuge mit dreipoligen Steckern

1. Werkzeuge, die mit „Grounding Required“ (Erdung erforderlich) gekennzeichnet sind, haben ein dreidrahtiges Kabel und einen dreipoligen Erdungsstecker. Der Stecker muss an eine ordnungsgemäß geerdete Steckdose angeschlossen werden. Sollte das Werkzeug elektrisch versagen oder ausfallen, bietet die Erdung einen geringen Widerstandsweg, um Elektrizität vom Benutzer wegzuleiten und so das Risiko eines Stromschlags zu verringern. (Siehe 3-Poliger Stecker und Steckdose.)
2. Der Erdungsstift im Stecker ist über das grüne Kabel im Inneren des Kabels mit dem Erdungssystem des Werkzeugs verbunden. Das grüne Kabel im Kabel darf das einzige Kabel sein, das mit dem Erdungssystem des Werkzeugs verbunden ist und darf niemals an eine elektrisch „live“ (stromführende) Klemme angeschlossen werden. (Siehe 3-Poliger Stecker und Steckdose.)
3. Das Werkzeug muss an eine geeignete Steckdose angeschlossen werden, die ordnungsgemäß gemäß allen Vorschriften und Bestimmungen installiert und geerdet ist. Stecker und Steckdose sollten wie in der vorhergehenden Abbildung aussehen. (Siehe 3-Poliger Stecker und Steckdose.)


Doppelt isolierte Werkzeuge: Werkzeuge mit zweipoligen Steckern

1. Werkzeuge, die mit „Double Insulated“ (Doppelt isoliert) gekennzeichnet sind, erfordern keine Erdung. Sie verfügen über ein spezielles Doppelisolierungssystem, das die OSHA-Anforderungen erfüllt und den geltenden Standards von Underwriters Laboratories, Inc., der Canadian Standard Association und dem National Electrical Code entspricht.
2. Doppelt isolierte Werkzeuge können in jeder der 120-Volt-Steckdosen verwendet werden, die in der vorhergehenden Abbildung gezeigt sind. (Siehe Steckdosen für 2-Poligen Stecker.)


Verlängerungskabel

1. Geerdete Werkzeuge benötigen ein dreidrahtiges Verlängerungskabel. Doppelt isolierte Werkzeuge können entweder ein zwei- oder dreidrahtiges Verlängerungskabel verwenden.
2. Mit zunehmendem Abstand zur Steckdose müssen Sie ein Verlängerungskabel mit größerem Querschnitt verwenden. Die Verwendung von Verlängerungskabeln mit unzureichend dimensioniertem Draht führt zu einem erheblichen Spannungsabfall, was zu Leistungsverlust und möglicher Werkzeugbeschädigung führt. (Siehe Tabelle A.)
3. Je kleiner die Drahtstärke, desto höher die Kapazität des Kabels. Zum Beispiel kann ein 14 Gauge Kabel einen höheren Strom führen als ein 16 Gauge Kabel. (Siehe Tabelle A.)
4. Wenn Sie mehr als ein Verlängerungskabel verwenden, um die Gesamtlänge zu erreichen, stellen Sie sicher, dass jedes Kabel mindestens die erforderliche Mindestdrahtgröße aufweist. (Siehe Tabelle A.)
5. Wenn Sie ein Verlängerungskabel für mehr als ein Werkzeug verwenden, addieren Sie die Amperewerte auf dem Typenschild und verwenden Sie die Summe, um die erforderliche Mindestkabelgröße zu bestimmen. (Siehe Tabelle A.)
6. Wenn Sie ein Verlängerungskabel im Freien verwenden, stellen Sie sicher, dass es mit dem Suffix "W-A" ("W" in Kanada) gekennzeichnet ist, um anzuzeigen, dass es für den Außenbereich zugelassen ist.
7. Stellen Sie sicher, dass das Verlängerungskabel ordnungsgemäß verdrahtet und in gutem elektrischen Zustand ist. Ersetzen Sie immer ein beschädigtes Verlängerungskabel oder lassen Sie es von einem qualifizierten Elektriker reparieren, bevor Sie es verwenden.
8. Schützen Sie die Verlängerungskabel vor scharfen Gegenständen, übermäßiger Hitze und feuchten oder nassen Bereichen.

Symbolik

	Doppelt isoliert
	Volt Wechselstrom
	Ampere
	Leerlaufdrehzahl pro Minute (U/min)
	Kennzeichnung bezüglich des Risikos von Augenverletzungen. Tragen Sie eine ANSI-zugelassene Schutzbrille mit Seitenschutz.
	Lesen Sie das Handbuch vor der Einrichtung und/oder Verwendung.
	Kennzeichnung bezüglich des Risikos von Hörverlust. Tragen Sie Gehörschutz.
	Kennzeichnung bezüglich des Brandrisikos. Lüftungskanäle nicht abdecken. Brennbare Gegenstände fernhalten.
	Kennzeichnung bezüglich des Risikos eines Stromschlags. Netzkabel ordnungsgemäß an die entsprechende Steckdose anschließen.

Technische Daten

Einrichtung - Vor Gebrauch

Lesen Sie den GESAMTEN Abschnitt WICHTIGE SICHERHEITSHINWEISE am Anfang dieses Handbuchs, einschließlich aller Texte unter den Unterüberschriften, bevor Sie dieses Produkt einrichten oder verwenden.

Hinweis: Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie unter Teileliste und Diagramm.

Funktionen

Bedienungsanleitung

Werkzeug einrichten

UM SCHWERE VERLETZUNGEN DURCH UNBEABSICHTIGTEN BETRIEB ZU VERMEIDEN:
Schalten Sie den Netzschalter des Werkzeugs aus und ziehen Sie den Stecker aus der Steckdose, bevor Sie das Werkzeug einstellen oder Zubehör installieren.

Sägeblatt einsetzen

1. Schutzhaube öffnen.
2. Hebel der Sägeblattklemmung im Uhrzeigersinn bis zum Anschlag drehen und festhalten.
3. Wenn bereits ein Sägeblatt eingesetzt ist, das alte Sägeblatt aus der Klemmung ziehen.
4. Das neue Sägeblatt (separat erhältlich) ganz in die Öffnung der Sägeblattklemmung schieben, wobei die Zähne nach vorne zeigen und die Rückseite des Sägeblatts an der mittleren Aussparung des Führungsrads anliegt.
5. Sägeblattklemmhebel loslassen.
6. Das Sägeblatt mit einer behandschuhten Hand gerade nach unten ziehen, um sicherzustellen, dass es fest sitzt.
7. Schutzhaube schließen.


Schnittwinkel einstellen

1. Winkelverstellhebel herausziehen, um die Grundplatte zu lösen.
2. Grundplatte herausziehen und auf den gewünschten Winkel zwischen 0° und 45° nach rechts oder links neigen.
3. Grundplatte loslassen und prüfen, ob der Stift am Gehäuse zwischen den Zähnen der Grundplatte sitzt.
4. Winkelverstellhebel zudrücken, um die Grundplatte zu arretieren.


Parallelanschlag anbringen

1. Feststellknöpfe des Anschlags lösen.
2. Mit der Hauptführung des Parallelanschlags nach unten zeigend, die Stange des Parallelanschlags in die Schlitze der Grundplatte schieben, bis der gewünschte Abstand zum Sägeblatt erreicht ist.
3. Mit den Feststellknöpfen des Anschlags festziehen.


Staubabsaugung

1. Den Staubbläserhebel nach rechts schieben, um den Absaugstutzen zu öffnen.
2. Ein Staubabsaugsystem/Beutel (separat erhältlich) an den Absaugstutzen an der Rückseite der Stichsäge anschließen.
3. Wenn kein Staubabsaugsystem/Beutel verwendet wird, den Staubbläserhebel nach links schieben, um den Absaugstutzen zu schließen.


Werkstück- und Arbeitsplatzvorbereitung

1. Richten Sie einen sauberen und gut beleuchteten Arbeitsbereich ein. Der Arbeitsbereich darf für Kinder oder Haustiere nicht zugänglich sein, um Ablenkungen und Verletzungen zu vermeiden.
2. Verlegen Sie das Netzkabel auf einem sicheren Weg zum Arbeitsbereich, ohne Stolperfallen zu schaffen oder das Netzkabel möglichen Beschädigungen auszusetzen. Das Netzkabel muss den Arbeitsbereich mit ausreichend zusätzlicher Länge erreichen, um freie Bewegung während der Arbeit zu ermöglichen.
3. Befestigen Sie lose Werkstücke mit einem Schraubstock oder Klemmen (nicht im Lieferumfang enthalten), um Bewegungen während der Arbeit zu verhindern.
4. Es dürfen keine Gegenstände, wie z. B. Versorgungsleitungen, in der Nähe sein, die während der Arbeit eine Gefahr darstellen könnten.

Allgemeine Bedienungsanleitung

Schnittgeschwindigkeit einstellen
Verwenden Sie das Geschwindigkeitsrad, um die Schnittgeschwindigkeit von 1 (langsam) bis 6 (schnell) einzustellen. Verwenden Sie die schnelleren Einstellungen, um weichere Werkstücke zu schneiden.

Schnittmodus einstellen
Verwenden Sie den Schnittmodushebel, um einen der folgenden Schnittmodi einzustellen:

1. Gerader Schnitt. Stellen Sie den Hebel auf "O". Das Sägeblatt bewegt sich nur vertikal auf und ab.
2. Pendelhub. Stellen Sie den Hebel auf "I", "II" oder "III". Das Sägeblatt bewegt sich kreisförmig, auf und ab sowie vor und zurück. Je höher die Zahl, desto größer ist der Pendelhub des Sägeblatts.

Hinweis: Verwenden Sie die Pendelhubeinstellungen nicht zum Schneiden von Metall oder Harthölzern.
ACHTUNG: Nehmen Sie keine Anpassungen am Schnittmodus vor, während die Säge in Betrieb ist.

Grundlegende Bedienung

1. Nehmen Sie alle notwendigen Einstellungen an der Stichsäge vor.
2. Stellen Sie vor dem Betrieb sicher, dass alle Schutzvorrichtungen ordnungsgemäß angebracht und alle Einstellknöpfe fest angezogen sind.
3. Stecken Sie das Netzkabel in die nächste geerdete 120-Volt-Steckdose.
4. Drücken Sie die Laser ON/OFF (Laser EIN/AUS) Taste, um den Laser einzuschalten.
5. Halten Sie die Stichsäge so, dass das Sägeblatt nahe am Schnittanfang ist, aber das Werkstück nicht berührt. Fassen Sie den Griff mit einer Hand fest an und drücken und halten Sie den Abzug, um die Stichsäge einzuschalten.
6. Drücken Sie die Lock ON (Feststellen) Taste, lassen Sie dann den Abzug los, um die Stichsäge in den Dauermodus zu versetzen.
7. Lassen Sie das Sägeblatt die volle Drehzahl erreichen, legen Sie dann die Grundplatte auf das Werkstück und führen Sie das Sägeblatt in das Werkstück.
8. Drücken Sie die Stichsäge nicht, um schneller zu schneiden, als sie dafür ausgelegt ist. Führen Sie das Sägeblatt allmählich in das Werkstück.
9. Schalten Sie die Stichsäge aus, wenn das Sägeblatt aus einem unvollständigen Schnitt zurückgezogen werden soll. Lassen Sie beim Ausschalten der Stichsäge das Sägeblatt von selbst vollständig zum Stillstand kommen, bevor Sie die Stichsäge entfernen. Drücken Sie nicht gegen das Sägeblatt, um es anzuhalten.
10. Sobald der Sägevorgang abgeschlossen ist, lassen Sie den Abzug los und warten Sie, bis das Sägeblatt zum Stillstand kommt. Wenn die Lock on (Feststell-)Funktion verwendet wird, drücken und lassen Sie den Abzug los, um die Stichsäge auszuschalten. Drücken Sie die Laser ON/OFF (Laser EIN/AUS) Taste, um den Laser auszuschalten.
11. Um Unfälle zu vermeiden, ziehen Sie das Netzkabel aus der Steckdose. Reinigen Sie das Werkzeug und lagern Sie es anschließend im Innenbereich außerhalb der Reichweite von Kindern.

Wartung und Instandhaltung

UM SCHWERE VERLETZUNGEN DURCH UNBEABSICHTIGTEN BETRIEB ZU VERMEIDEN:
Schalten Sie den Netzschalter des Werkzeugs aus und ziehen Sie den Stecker aus der Steckdose, bevor Sie Inspektions-, Wartungs- oder Reinigungsverfahren durchführen.
UM SCHWERE VERLETZUNGEN DURCH WERKZEUGVERSAGEN ZU VERMEIDEN:
Verwenden Sie keine beschädigte Ausrüstung. Wenn ungewöhnliche Geräusche oder Vibrationen auftreten, lassen Sie das Problem vor weiterer Verwendung beheben.

Reinigung, Wartung und Schmierung

1. VOR JEDEM GEBRAUCH, den allgemeinen Zustand des Werkzeugs überprüfen. Achten Sie auf lose Schrauben, Fehlausrichtungen oder Blockierungen beweglicher Teile, rissige oder gebrochene Teile, beschädigte elektrische Leitungen und jeden anderen Zustand, der den sicheren Betrieb beeinträchtigen könnte.
2. NACH GEBRAUCH, die äußeren Oberflächen des Werkzeugs mit einem sauberen Tuch abwischen.
3.
   Wenn das Netzkabel dieses Elektrowerkzeugs beschädigt ist, darf es nur von einem qualifizierten Servicetechniker ersetzt werden.
4. ZUR REINIGUNG: Die Lüftungsöffnungen sollten sauber und frei von Schmutz und Ablagerungen gehalten werden. Tragen Sie eine ANSI-zugelassene Schutzbrille und eine NIOSH-zugelassene Staubmaske/Atemschutzmaske, bevor Sie die Kanäle reinigen. Die effektivste Methode zur Reinigung der Lüftungsöffnungen ist mit Druckluft. Das äußere Gehäuse kann mit einem sauberen Tuch und einem milden Reinigungsmittel gereinigt werden. Verwenden Sie keine Lösungsmittel. Tauchen Sie die Stichsäge nicht in Flüssigkeit.

Fehlerbehebung

Problem	Mögliche Ursachen	Mögliche Lösungen
Werkzeug startet nicht.	Kabel nicht angeschlossen. Kein Strom an der Steckdose. Thermoschutzschalter des Werkzeugs ausgelöst (falls vorhanden). Interne Beschädigung oder Verschleiß. (Z.B. Kohlebürsten oder Schalter.)	Überprüfen Sie, ob das Kabel eingesteckt ist. Strom an der Steckdose prüfen. Wenn die Steckdose stromlos ist, Werkzeug ausschalten und Sicherung prüfen. Wenn die Sicherung ausgelöst hat, stellen Sie sicher, dass der Stromkreis die richtige Kapazität für das Werkzeug hat und keine weiteren Lasten vorhanden sind. Werkzeug ausschalten und abkühlen lassen. Reset-Taste am Werkzeug drücken. Werkzeug von einem Techniker warten lassen.
Werkzeug läuft langsam.	Verlängerungskabel zu lang oder Kabeldurchmesser zu klein.	Verzichten Sie auf die Verwendung eines Verlängerungskabels. Falls ein Verlängerungskabel benötigt wird, verwenden Sie eines mit dem richtigen Durchmesser für seine Länge und Last. Siehe Verlängerungskabel im Abschnitt Erdung.
Leistung nimmt mit der Zeit ab.	Zubehör stumpf oder beschädigt. Kohlebürsten abgenutzt oder beschädigt.	Schneidzubehör scharf halten. Bei Bedarf ersetzen. Kohlebürsten von einem qualifizierten Techniker ersetzen lassen.
Übermäßige Geräusche oder Klappern.	Interne Beschädigung oder Verschleiß. (Z.B. Kohlebürsten oder Lager.)	Werkzeug von einem Techniker warten lassen.
Überhitzung.	Werkzeug zu schnell arbeiten lassen. Zubehör falsch ausgerichtet. Zubehör stumpf oder beschädigt. Verstopfte Motorbelüftungsöffnungen. Motor wird durch langes oder dünnes Verlängerungskabel überlastet.	Lassen Sie das Werkzeug in seinem eigenen Tempo arbeiten. Überprüfen und korrigieren Sie die Ausrichtung von Zubehör zum Anschlag und/oder zur Arbeitsplatte. Schneidzubehör scharf halten. Bei Bedarf ersetzen. Tragen Sie eine ANSI-zugelassene Schutzbrille und eine NIOSH-zugelassene Staubmaske/Atemschutzmaske, während Sie Staub mit Druckluft aus dem Motor blasen. Verzichten Sie auf die Verwendung eines Verlängerungskabels. Falls ein Verlängerungskabel benötigt wird, verwenden Sie eines mit dem richtigen Durchmesser für seine Länge und Last. Siehe Verlängerungskabel im Abschnitt Erdung.
Laserführung leuchtet nicht.	Laser ist ausgeschaltet. Laseröffnung ist verschmutzt oder blockiert. Laser beschädigt.	Drücken Sie die Lasertaste, um den Laser einzuschalten. Schalten Sie den Laser "AUS". Reinigen Sie anschließend die Laseröffnung. Lassen Sie das Werkzeug von einem qualifizierten Servicetechniker auf interne Schäden überprüfen.
Beachten Sie alle Sicherheitsvorkehrungen, wenn Sie das Werkzeug diagnostizieren oder warten. Trennen Sie die Stromversorgung vor der Wartung.

Besuchen Sie unsere Website unter: http://www.harborfreight.com
Senden Sie eine E-Mail an unseren technischen Support unter: productsupport@harborfreight.com
Überprüfen Sie beim Auspacken, ob das Produkt intakt und unbeschädigt ist. Falls Teile fehlen oder beschädigt sind, rufen Sie bitte so schnell wie möglich 1-888-866-5797 an.

Referenzen

• http://www.harborfreight.com

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
