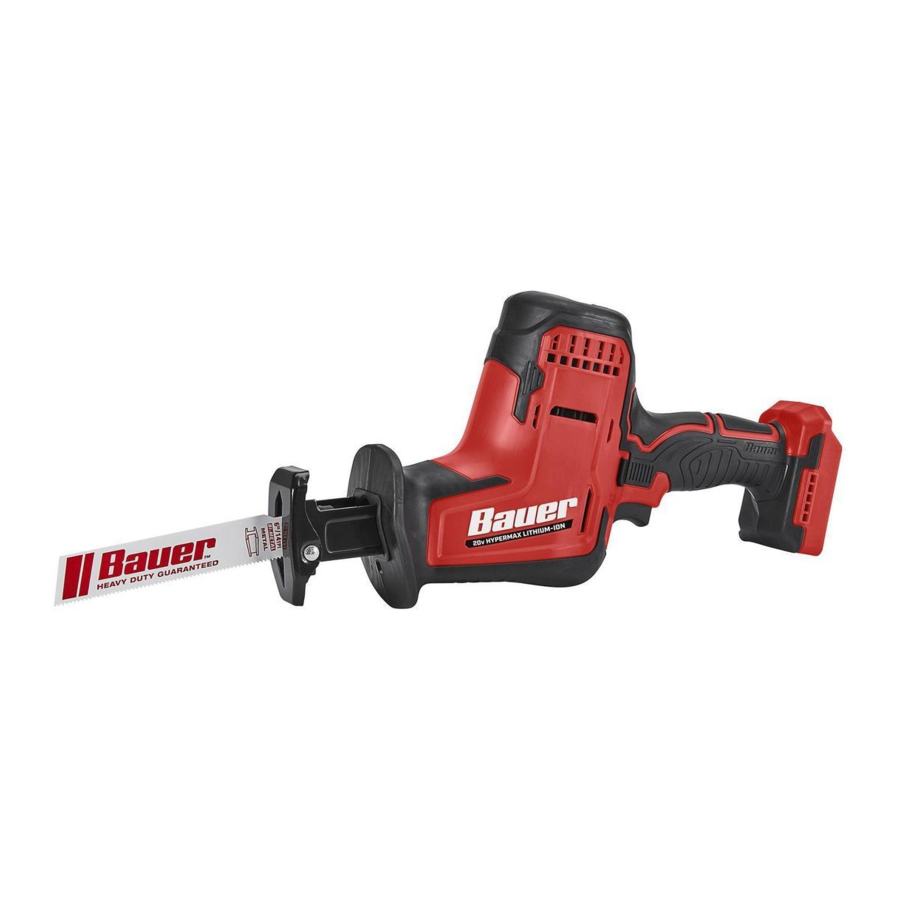

Bauer 21702CR-B, 58458 - Manual da Serra Sabre Compacta Sem Escovas de 20V

Conteúdo

SÍMBOLOS E DEFINIÇÕES DE AVISO

aviso Este é o símbolo de alerta de segurança. É usado para alertá-lo sobre potenciais perigos de lesões pessoais. Obedeça a todas as mensagens de segurança que seguem este símbolo para evitar possíveis lesões ou morte.
Indica uma situação perigosa que, se não for evitada, resultará em morte ou ferimentos graves.
Indica uma situação perigosa que, se não for evitada, pode resultar em morte ou ferimentos graves.
Indica uma situação perigosa que, se não for evitada, pode resultar em ferimentos ligeiros ou moderados.
AVISO Aborda práticas não relacionadas a lesões pessoais.

INFORMAÇÕES IMPORTANTES DE SEGURANÇA

Avisos Gerais de Segurança para Ferramentas Elétricas
perigo de queimaduraperigo de queimadura
Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta elétrica.
O não cumprimento de todas as instruções listadas abaixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves.
Guarde todos os avisos e instruções para referência futura.
O termo "ferramenta elétrica" nos avisos refere-se à sua ferramenta elétrica operada por rede elétrica (com fio) ou ferramenta elétrica operada por bateria (sem fio).

  1. Segurança na área de trabalho
    1. Mantenha a área de trabalho limpa e bem iluminada. Áreas desordenadas ou escuras convidam a acidentes.
    2. Não opere ferramentas elétricas em atmosferas explosivas, como na presença de líquidos inflamáveis, gases ou poeira. As ferramentas elétricas criam faíscas que podem inflamar a poeira ou os fumos.
    3. Mantenha crianças e espectadores afastados ao operar uma ferramenta elétrica. Distrações podem fazer com que perca o controlo.
  2. Segurança elétrica
    1. perigo de choque As fichas da ferramenta elétrica devem corresponder à tomada. Nunca modifique a ficha de forma alguma. Não use fichas adaptadoras com ferramentas elétricas aterradas. Fichas não modificadas e tomadas correspondentes reduzirão o risco de choque elétrico.
    2. perigo de choque Evite o contacto corporal com superfícies aterradas, como tubos, radiadores, fogões e frigoríficos. Existe um risco aumentado de choque elétrico se o seu corpo estiver aterrado.
    3. perigo de choque Não exponha as ferramentas elétricas à chuva ou a condições húmidas. A entrada de água numa ferramenta elétrica aumentará o risco de choque elétrico.
    4. perigo de choque Não abuse do cabo. Nunca use o cabo para transportar, puxar ou desligar a ferramenta elétrica. Mantenha o cabo afastado do calor, óleo, bordas afiadas ou peças móveis. Cabos danificados ou emaranhados aumentam o risco de choque elétrico.
    5. perigo de choque Ao operar uma ferramenta elétrica ao ar livre, use um cabo de extensão adequado para uso ao ar livre. O uso de um cabo adequado para uso ao ar livre reduz o risco de choque elétrico.
    6. perigo de choque Se for inevitável operar uma ferramenta elétrica num local húmido, use uma fonte protegida por um interruptor de circuito de falha de terra (GFCI). O uso de um GFCI reduz o risco de choque elétrico.
  3. Segurança pessoal
    1. Mantenha-se alerta, observe o que está a fazer e use o bom senso ao operar uma ferramenta elétrica. Não use uma ferramenta elétrica enquanto estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção ao operar ferramentas elétricas pode resultar em ferimentos pessoais graves.
    2. Use equipamento de proteção pessoal. Use sempre proteção para os olhos. Equipamentos de proteção, como máscara contra poeira, sapatos de segurança antiderrapantes, capacete ou proteção auditiva usados para condições apropriadas, reduzirão os ferimentos pessoais.
    3. Evite o arranque não intencional. Certifique-se de que o interruptor está na posição desligado antes de conectar à fonte de alimentação e/ou bateria, pegar ou transportar a ferramenta. Transportar ferramentas elétricas com o dedo no interruptor ou energizar ferramentas elétricas que têm o interruptor ligado convida a acidentes.
    4. Remova qualquer chave de ajuste ou chave inglesa antes de ligar a ferramenta elétrica. Uma chave inglesa ou uma chave deixada presa a uma peça rotativa da ferramenta elétrica pode resultar em ferimentos pessoais.
    5. Não se estique demais. Mantenha sempre os pés e o equilíbrio adequados. Isso permite um melhor controlo da ferramenta elétrica em situações inesperadas.
    6. Vista-se adequadamente. Não use roupas largas ou joias. Mantenha o cabelo, a roupa e as luvas afastados das peças móveis. Roupas largas, joias ou cabelos compridos podem ficar presos nas peças móveis.
    7. Se forem fornecidos dispositivos para a conexão de instalações de extração e recolha de poeira, certifique-se de que estes estão conectados e devidamente utilizados. O uso da recolha de poeira pode reduzir os riscos relacionados com a poeira.
    8. Não deixe que a familiaridade adquirida com o uso frequente de ferramentas o deixe complacente e ignore os princípios de segurança das ferramentas. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.
    9. Use apenas equipamentos de segurança que tenham sido aprovados por uma agência de normas apropriada. Equipamentos de segurança não aprovados podem não fornecer proteção adequada. A proteção para os olhos deve ser aprovada pela ANSI e a proteção respiratória deve ser aprovada pela NIOSH para os riscos específicos na área de trabalho.
    10. Não coloque a ferramenta no chão até que ela pare completamente. As peças móveis podem agarrar a superfície e puxar a ferramenta para fora do seu controlo.
    11. Ao usar uma ferramenta elétrica portátil, mantenha uma aderência firme na ferramenta com ambas as mãos para resistir ao torque de arranque.
    12. Não deixe a ferramenta sem vigilância quando a bateria estiver conectada. Desligue a ferramenta e remova a bateria antes de sair.
    13. Este produto não é um brinquedo. Mantenha-o fora do alcance das crianças.
    14. Pessoas com pacemakers devem consultar os seus médicos antes de usar. Campos eletromagnéticos próximos ao pacemaker cardíaco podem causar interferência ou falha do pacemaker.
    15. Os avisos, precauções e instruções discutidos neste manual de instruções não podem cobrir todas as condições e situações possíveis que podem ocorrer. Deve ser entendido pelo operador que o bom senso e a cautela são fatores que não podem ser incorporados a este produto, mas devem ser fornecidos pelo operador.
  4. Uso e cuidados com a ferramenta elétrica
    1. Não force a ferramenta elétrica. Use a ferramenta elétrica correta para a sua aplicação. A ferramenta elétrica correta fará o trabalho melhor e com mais segurança à taxa para a qual foi projetada.
    2. Não use a ferramenta elétrica se o interruptor não a ligar e desligar. Qualquer ferramenta elétrica que não possa ser controlada com o interruptor é perigosa e deve ser reparada.
    3. Desconecte a ficha da fonte de alimentação e/ou remova a bateria, se destacável, da ferramenta elétrica antes de fazer quaisquer ajustes, trocar acessórios ou armazenar ferramentas elétricas. Tais medidas de segurança preventivas reduzem o risco de ligar a ferramenta elétrica acidentalmente.
    4. Guarde as ferramentas elétricas ociosas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções operem a ferramenta elétrica. As ferramentas elétricas são perigosas nas mãos de utilizadores não treinados.
    5. Mantenha as ferramentas elétricas e os acessórios. Verifique se há desalinhamento ou emperramento de peças móveis, quebra de peças e qualquer outra condição que possa afetar o funcionamento da ferramenta elétrica. Se danificada, mande reparar a ferramenta elétrica antes de usar. Muitos acidentes são causados por ferramentas elétricas mal conservadas.
    6. Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte devidamente conservadas com bordas de corte afiadas têm menos probabilidade de emperrar e são mais fáceis de controlar.
    7. Use a ferramenta elétrica, os acessórios e as brocas, etc. de acordo com estas instruções, levando em consideração as condições de trabalho e o trabalho a ser realizado. O uso da ferramenta elétrica para operações diferentes daquelas pretendidas pode resultar numa situação perigosa.
    8. Mantenha as pegas e as superfícies de preensão secas, limpas e livres de óleo e graxa. Pegas escorregadias e superfícies de preensão não permitem o manuseio e controlo seguros da ferramenta em situações inesperadas.
  5. Serviço
    1. Mande fazer a manutenção da sua ferramenta elétrica por uma pessoa qualificada para reparos, usando apenas peças de reposição idênticas. Isso garantirá que a segurança da ferramenta elétrica seja mantida.
    2. Mantenha as etiquetas e placas de identificação na ferramenta. Estas contêm informações importantes de segurança. Se estiverem ilegíveis ou em falta, entre em contacto com a Harbor Freight Tools para obter uma substituição.
  6. Instruções de segurança para serras alternativas
    1. perigo de choque Segure a ferramenta elétrica pelas superfícies de preensão isoladas, ao realizar uma operação onde o acessório de corte possa entrar em contacto com fiação oculta ou com o seu próprio cabo. O contacto do acessório de corte com um fio "vivo" pode tornar as peças metálicas expostas da ferramenta elétrica "vivas" e pode dar ao operador um choque elétrico.
    2. Use grampos ou outra forma prática de fixar e apoiar a peça de trabalho numa plataforma estável. Segurar a peça de trabalho com a mão ou contra o corpo deixa-a instável e pode levar à perda de controlo.
  7. Uso e cuidados com a ferramenta de bateria
    1. Evite o arranque não intencional. Certifique-se de que o interruptor está na posição desligado antes de conectar à bateria, pegar ou transportar a ferramenta elétrica. Transportar a ferramenta elétrica com o dedo no interruptor ou energizar a ferramenta elétrica que tem o interruptor ligado convida a acidentes.
    2. Desconecte a bateria da ferramenta elétrica antes de fazer quaisquer ajustes, trocar acessórios ou armazenar a ferramenta elétrica. Tais medidas de segurança preventivas reduzem o risco de ligar a ferramenta elétrica acidentalmente.
    3. perigo de queimadura Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode criar risco de incêndio quando usado com outra bateria.
    4. perigo de queimadura Use ferramentas elétricas apenas com baterias especificamente designadas. O uso de quaisquer outras baterias pode criar risco de ferimentos e incêndio.

    5. Quando a bateria não estiver em uso, mantenha-a afastada de outros objetos metálicos, como clipes de papel, moedas, chaves, pregos, parafusos ou outros pequenos objetos metálicos, que podem fazer uma conexão de um terminal para outro. Curtocircuitar os terminais da bateria pode causar queimaduras ou incêndio.

    6. Em condições abusivas, líquido pode ser ejetado da bateria; evite o contacto. Se o contacto ocorrer acidentalmente, lave com água. Se o líquido entrar em contacto com os olhos, procure também ajuda médica. O líquido ejetado da bateria pode causar irritação ou queimaduras.
    7. perigo de queimadura Não use uma bateria ou ferramenta elétrica que esteja danificada ou modificada. Baterias danificadas ou modificadas podem apresentar comportamento imprevisível, resultando em incêndio, explosão ou risco de ferimentos.
    8. perigo de queimadura Não exponha uma bateria ou ferramenta elétrica ao fogo ou a temperaturas excessivas. A exposição ao fogo ou a temperaturas acima de 265 °F pode causar explosão.
    9. perigo de queimadura Siga todas as instruções de carregamento e não carregue a bateria ou ferramenta elétrica fora da faixa de temperatura especificada nas instruções. Carregar incorretamente ou em temperaturas fora da faixa especificada pode danificar a bateria e aumentar o risco de incêndio.
    10. Mande fazer a manutenção por uma pessoa qualificada para reparos, usando apenas peças de reposição idênticas. Isso garantirá que a segurança do produto seja mantida.
    11. Não modifique ou tente reparar a ferramenta elétrica ou a bateria, exceto conforme indicado nas instruções de uso e cuidados.

    12. O carregador de bateria fica quente durante o uso. O calor do carregador pode acumular-se a níveis inseguros e criar um risco de incêndio se não receber ventilação adequada, devido a uma falha elétrica ou se for usado num ambiente quente. Não coloque o carregador numa superfície inflamável. Não obstrua nenhuma ventilação no carregador. Evite especialmente colocar o carregador em carpetes e tapetes; eles não são apenas inflamáveis, mas também obstruem as ventilações sob o carregador. Coloque o carregador numa superfície estável, sólida e não inflamável (como uma bancada de metal estável ou piso de concreto) a pelo menos 1 pé de distância de todos os objetos inflamáveis, como cortinas ou paredes. Mantenha um extintor de incêndio e um detetor de fumo na área. Monitore frequentemente o carregador e a bateria durante o carregamento.
  8. Avisos de segurança da bateria de lítio
    AS BATERIAS DE LÍTIO ARMAZENAM UMA GRANDE QUANTIDADE DE ENERGIA E LIBERTARÃO FOGO OU EXPLODIRÃO SE FOREM MALTRATADAS
    1. Mantenha a bateria seca.
    2. NÃO FAÇA NENHUMA DAS SEGUINTES AÇÕES COM A BATERIA:
      • Abrir,
      • Deixar cair,
      • Curtocircuitar,
      • Perfurar,
      • Incinerar, ou
      • Expor a temperaturas superiores a 265 °F.
  1. Carregue a bateria apenas de acordo com as instruções do carregador.
  2. Inspecione a bateria antes de cada uso; não use ou carregue se estiver danificada.
  1. Segurança contra vibração
    Esta ferramenta vibra durante o uso. A exposição repetida ou de longo prazo à vibração pode causar ferimentos físicos temporários ou permanentes, particularmente nas mãos, braços e ombros.
    Para reduzir o risco de ferimentos relacionados com a vibração:
    1. Qualquer pessoa que use ferramentas vibratórias regularmente ou por um período prolongado deve primeiro ser examinada por um médico e, em seguida, fazer exames médicos regulares para garantir que os problemas médicos não estão a ser causados ou agravados pelo uso. Mulheres grávidas ou pessoas que têm circulação sanguínea prejudicada nas mãos, lesões nas mãos no passado, distúrbios do sistema nervoso, diabetes ou doença de Raynaud não devem usar esta ferramenta. Se sentir algum sintoma relacionado com a vibração (como formigamento, dormência e dedos brancos ou azuis), procure aconselhamento médico o mais rápido possível.
    2. Não fume durante o uso. A nicotina reduz o suprimento de sangue para as mãos e dedos, aumentando o risco de ferimentos relacionados com a vibração.
    3. Use luvas adequadas para reduzir os efeitos da vibração no utilizador.
    4. Use ferramentas com a vibração mais baixa quando houver uma escolha.
    5. Inclua períodos sem vibração a cada dia de trabalho.
    6. Segure a ferramenta o mais levemente possível (mantendo ainda o controlo seguro da mesma). Deixe a ferramenta fazer o trabalho.
    7. Para reduzir a vibração, faça a manutenção da ferramenta conforme explicado neste manual. Se ocorrer alguma vibração anormal, pare de usar imediatamente.

Ligação à terra


PARA EVITAR CHOQUES ELÉTRICOS E MORTE DEVIDO A UMA LIGAÇÃO À TERRA INCORRETA:
Consulte um eletricista qualificado se tiver dúvidas sobre se a tomada está devidamente ligada à terra. Não modifique a ficha do cabo de alimentação fornecida com o carregador. Não utilize o carregador se o cabo de alimentação ou a ficha estiverem danificados. Se estiverem danificados, mande reparar numa instalação de assistência antes de utilizar. Se a ficha não encaixar na tomada, mande instalar uma tomada adequada por um eletricista qualificado.

Extensões

Nota: As extensões não devem ser utilizadas com o carregador deste artigo.

Simbologia

Duplamente isolado
V Volts
~ Corrente Alternada
A Amperes
n0 xxxx/min. Rotações por minuto sem carga (RPM)
Marcação de AVISO relativa ao Risco de Lesões Oculares. Utilize óculos de proteção com proteção lateral aprovados pela ANSI.
Leia o manual antes da configuração e/ou utilização.
perigo de queimadura Marcação de AVISO relativa ao Risco de Incêndio. Não tape os dutos de ventilação do carregador. Carregue apenas em superfícies à prova de fogo.
perigo de choque Marcação de AVISO relativa ao Risco de Choque Elétrico. Ligue corretamente o cabo de alimentação do carregador à tomada apropriada.
Marcação de AVISO relativa ao Risco de Explosão. Não perfure, coloque em curto-circuito ou abra as baterias e não carregue baterias danificadas.

Especificações

Tipo de bateria Bateria de iões de lítio Bauer 20V 3.0Ah (64816, vendida separadamente)
Tipo de carregador Carregador Bauer 3.0A (57006, vendido separadamente)
Velocidade sem carga n 0 0-3.000/min
Comprimento do curso 7/8'

Configuração - Antes da utilização

aviso Leia a secção COMPLETA de INFORMAÇÕES IMPORTANTES DE SEGURANÇA no início deste manual, incluindo todo o texto sob os subtítulos, antes de configurar ou utilizar este produto.

Nota: Para obter informações adicionais sobre as peças listadas nas páginas seguintes, consulte a Lista de Peças e o Diagrama.

Carregar a bateria

Carregue a bateria antes de utilizar esta ferramenta. Siga as instruções incluídas com a bateria (64816, vendida separadamente) e o carregador (57006, vendido separadamente).

Instalar a bateria

Nota: A bateria e o carregador são vendidos separadamente.

  1. Com o "Trigger" (gatilho) na posição "OFF" (desligado), empurre o "Trigger Lock" (bloqueio do gatilho) no lado esquerdo da ferramenta para dentro para bloquear o "Trigger" (gatilho). Insira uma bateria totalmente carregada no "Battery Receptacle" (compartimento da bateria) até encaixar no lugar.
  2. Para remover, empurre a trava na bateria e deslize-a para fora.

Instalar/Remover a lâmina


Para evitar ferimentos graves, remova a bateria antes de trocar a lâmina.

Nota: Certifique-se de que as áreas do fuso e da braçadeira da lâmina estão limpas. Lascas de metal e serradura podem impedir que a braçadeira da lâmina aperte com segurança.

  1. A lâmina pode ser inserida com os dentes virados para cima ou para baixo. Para instalar uma lâmina, gire o colar na direção da seta enquanto insere a lâmina na braçadeira até que a lâmina atinja o colar.
  2. Solte o colar e a "Blade Clamp" (braçadeira da lâmina) com mola manterá a lâmina firmemente no lugar.
  3. Gire o colar na direção oposta da seta para garantir que a lâmina esteja devidamente travada na braçadeira.
  4. Puxe a lâmina para garantir que esteja bem travada no lugar.
  5. Para remover a lâmina, gire o colar na direção da seta enquanto puxa a lâmina.


Certifique-se de que a lâmina arrefeceu antes de tocar. A lâmina pode estar quente após o uso.

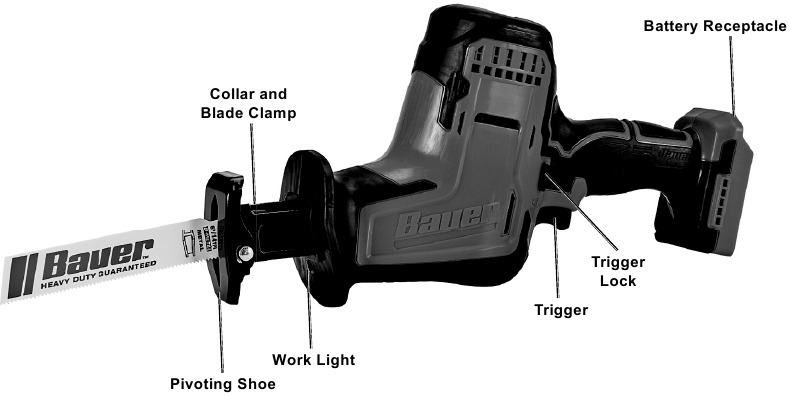

Componentes

Componentes

Instruções de funcionamento

aviso Leia a secção COMPLETA de INFORMAÇÕES IMPORTANTES DE SEGURANÇA no início deste manual, incluindo todo o texto sob os subtítulos, antes de configurar ou utilizar este produto.

Configuração da peça de trabalho e da área de trabalho

  1. Designe uma área de trabalho limpa e bem iluminada. A área de trabalho não deve permitir o acesso de crianças ou animais de estimação para evitar distrações e ferimentos.
  2. Fixe peças de trabalho soltas utilizando um torno ou grampos (não incluídos) para evitar movimentos durante o trabalho.
  3. Não deve haver objetos, como linhas de serviços públicos, nas proximidades que apresentem um perigo durante o trabalho. Isto é especialmente crítico para cortes de imersão.
  4. Utilizando uma luva, empurre o suporte da lâmina completamente para trás. A peça de trabalho deve ser mais fina do que a extensão mínima da lâmina.

    Para evitar ferimentos, não utilize em peças de trabalho mais espessas do que a extensão mínima da lâmina na sua espessura máxima.
    A ponta da lâmina pode atingir a peça de trabalho e pode estilhaçar.

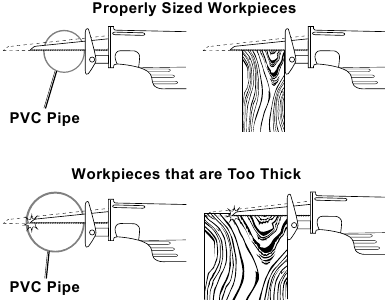

    Espessura máxima da peça de trabalho
    Espessura máxima da peça de trabalho

Instruções gerais de utilização

  1. Certifique-se de que o "Trigger" (gatilho) está na posição desligada e bloqueado, depois coloque a bateria.
  2. Segure a serra firmemente com ambas as mãos, apoie a frente da "Pivoting Shoe" (sapata pivotante) na peça de trabalho com a lâmina acima do trabalho.


Para evitar ferimentos, não ligue a serra se a lâmina da serra estiver em contacto com alguma coisa.

  1. Empurre o "Trigger Lock" (bloqueio do gatilho) no lado direito da ferramenta para dentro para libertar o "Trigger Lock" (bloqueio do gatilho), depois pressione o "Trigger" (gatilho) para ligar a ferramenta. A "Work Light" (luz de trabalho) acenderá quando o "Trigger" (gatilho) for pressionado e desligará quando o "Trigger" (gatilho) for libertado.
  2. A ferramenta tem velocidade variável. Para aumentar a velocidade, aplique mais pressão no "Trigger" (gatilho). Para diminuir a velocidade, aplique menos pressão no "Trigger" (gatilho).

Nota: Utilize uma velocidade mais rápida ao cortar materiais mais macios. Utilize uma velocidade mais lenta ao cortar materiais mais duros.

  1. Deixe a serra atingir a velocidade desejada antes de tocar na peça de trabalho. Guie a lâmina da serra para dentro da peça de trabalho.


Para evitar ferimentos graves, mantenha a "Shoe" (sapata) pressionada firmemente contra a peça de trabalho durante o corte para evitar o contragolpe.

  1. Mantenha um movimento suave, guiando a lâmina através do material à medida que é cortado. Siga o corte. Não utilize pressão excessiva ao pressionar a serra. Se a serra abrandar enquanto está a cortar, aplique menos pressão na serra.
  2. Para parar a serra, solte o "Trigger" (gatilho).
  3. Deixe a serra parar completamente antes de pousar a ferramenta.
  4. Para evitar acidentes, bloqueie o "Trigger" (gatilho), desligue a ferramenta e remova a bateria após a utilização. Limpe e, em seguida, guarde a ferramenta dentro de casa, fora do alcance das crianças.

Corte de imersão

Nota: Corte de imersão em contraplacado, pladur e painéis de placas finas. Não tente cortar por imersão em painéis de madeira dura ou metal espessos e duros.

  1. Marque a linha de corte na peça de trabalho.
  2. Coloque a "Pivoting Shoe" (sapata pivotante) na peça de trabalho com a lâmina paralela à linha de corte e NÃO tocando na peça de trabalho.


Para evitar ferimentos graves devido ao contragolpe, não inicie um corte de imersão com a lâmina da serra a tocar na peça de trabalho.

  1. Empurre o "Trigger Lock" (bloqueio do gatilho) no lado direito da ferramenta para dentro para libertar o "Trigger Lock" (bloqueio do gatilho). Pressione o "Trigger" (gatilho) para ligar a ferramenta.
  2. Deixe a serra atingir a velocidade desejada e, em seguida, rode lentamente a serra na "Pivoting Shoe" (sapata pivotante) à medida que a lâmina entra em contacto com a peça de trabalho. Segure a serra firmemente.
  3. Continue a rodar lentamente a serra até que a lâmina tenha penetrado na peça de trabalho. Pressione a "Pivoting Shoe" (sapata pivotante) firmemente contra a peça de trabalho e continue a fazer o corte.
  4. Para parar a serra, solte o "Trigger" (gatilho). Deixe a serra parar completamente antes de remover do corte.
  5. Para evitar acidentes, bloqueie o "Trigger" (gatilho), desligue a ferramenta e remova a bateria após a utilização. Limpe e, em seguida, guarde a ferramenta dentro de casa, fora do alcance das crianças.

Corte de metal

  1. Instale uma lâmina de corte de metal. Consulte as instruções de instalação/remoção da lâmina.
  2. Cubra a superfície de corte com óleo de corte para evitar o sobreaquecimento da lâmina.
  3. Siga as instruções gerais de utilização.

Instruções de manutenção e assistência

aviso Os procedimentos não especificamente explicados neste manual devem ser realizados apenas por um técnico qualificado.


PARA EVITAR FERIMENTOS GRAVES DEVIDO A FUNCIONAMENTO ACIDENTAL:
Certifique-se de que o "trigger" (gatilho) está na posição desligada e remova a bateria antes de realizar qualquer procedimento nesta secção.

PARA EVITAR FERIMENTOS GRAVES DEVIDO A FALHA DA FERRAMENTA:
Não utilize equipamento danificado. Se ocorrer ruído ou vibração anormais, mande corrigir o problema antes de utilizar novamente.

Limpeza, manutenção e lubrificação

  1. ANTES DE CADA UTILIZAÇÃO, inspecione o estado geral da ferramenta. Verifique se existe:
    • bateria com fugas, inchada ou rachada,
    • hardware solto,
    • desalinhamento ou emperramento de peças móveis,
    • peças rachadas ou partidas e
    • qualquer outra condição que possa afetar o seu funcionamento seguro.
  2. APÓS A UTILIZAÇÃO, limpe as superfícies externas da ferramenta com um pano limpo.
  3. A BATERIA DE IÕES DE LÍTIO DEVE SER RECICLADA OU ELIMINADA ADEQUADAMENTE. Não coloque em curto-circuito, incinere ou abra a bateria.
  4. Para obter instruções sobre como trocar a lâmina, consulte Instalar/Remover a lâmina.
  5. Desligue a bateria e guarde a bateria, o carregador e a ferramenta numa área seca e interior, fora do alcance das crianças e longe de objetos metálicos (por exemplo, clipes de papel, moedas) para evitar curto-circuitos.

Resolução de problemas

Problema Causas possíveis Soluções prováveis

A ferramenta não liga
  1. Bateria não está devidamente ligada.
  2. Bateria não está devidamente carregada.
  3. Bateria queimada.
  4. Danos internos ou desgaste. (Escovas de carvão ou "Trigger" (gatilho), por exemplo.)
  1. Remova a bateria, certifique-se de que não há obstruções, reinsira a bateria de acordo com a sua forma (deve encaixar apenas de uma forma) e pressione firmemente até que a bateria fique travada no lugar.
  2. Certifique-se de que o carregador está ligado e a funcionar corretamente. Dê tempo suficiente para que a bateria recarregue corretamente.
  3. Elimine a bateria antiga corretamente ou recicle-a. Substitua a bateria.
  4. Mande um técnico fazer a manutenção da ferramenta.

A ferramenta funciona lentamente
  1. Forçar a ferramenta a trabalhar demasiado depressa.
  2. Bateria a desgastar-se.
  1. Deixe a ferramenta trabalhar ao seu próprio ritmo.
  2. Elimine a bateria antiga corretamente ou recicle-a. Substitua a bateria.

O desempenho diminui com o tempo
  1. Escovas de carvão gastas ou danificadas.
  2. Lâmina romba ou danificada.
  1. Mande um técnico qualificado substituir as escovas.
  2. Mantenha as lâminas afiadas. Substitua conforme necessário.

Ruído excessivo ou vibração
  1. Danos internos ou desgaste. (Escovas de carvão ou rolamentos, por exemplo.)
  1. Mande um técnico fazer a manutenção da ferramenta.

Sobreaquecimento
  1. Forçar a ferramenta a trabalhar demasiado depressa.
  2. Lâmina romba ou danificada.
  3. Respiradouros da caixa do motor bloqueados.
  1. Deixe a ferramenta trabalhar ao seu próprio ritmo.
  2. Mantenha as lâminas afiadas. Substitua conforme necessário.
  3. Utilize óculos de proteção aprovados pela ANSI e máscara/respirador contra poeiras aprovado pelo NIOSH enquanto sopra o pó para fora do motor utilizando ar comprimido.
aviso Siga todas as precauções de segurança sempre que diagnosticar ou fizer a manutenção da ferramenta. Desligue a bateria e a fonte de alimentação do carregador antes da manutenção.

Para questões técnicas, ligue para 1-888-866-5797.

Lâmina vendida separadamente.
Visite o nosso site em: http://www.harborfreight.com
Envie um e-mail para o nosso suporte técnico em: productsupport@harborfreight.com

Copyright © 2021 by Harbor Freight Tools. Todos os direitos reservados. Nenhuma parte deste manual ou qualquer obra de arte aqui contida pode ser reproduzida de qualquer forma ou maneira sem o consentimento expresso por escrito da Harbor Freight Tools. Os diagramas dentro deste manual podem não ser desenhados proporcionalmente. Devido a melhorias contínuas, o produto real pode diferir ligeiramente do produto aqui descrito. As ferramentas necessárias para a montagem e assistência podem não estar incluídas.

Referências

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar Bauer 21702CR-B, 58458 - Manual da Serra Sabre Compacta Sem Escovas de 20V

Idiomas disponíveis

Manuais Relacionados para BAUER 21702CR-B

Índice
