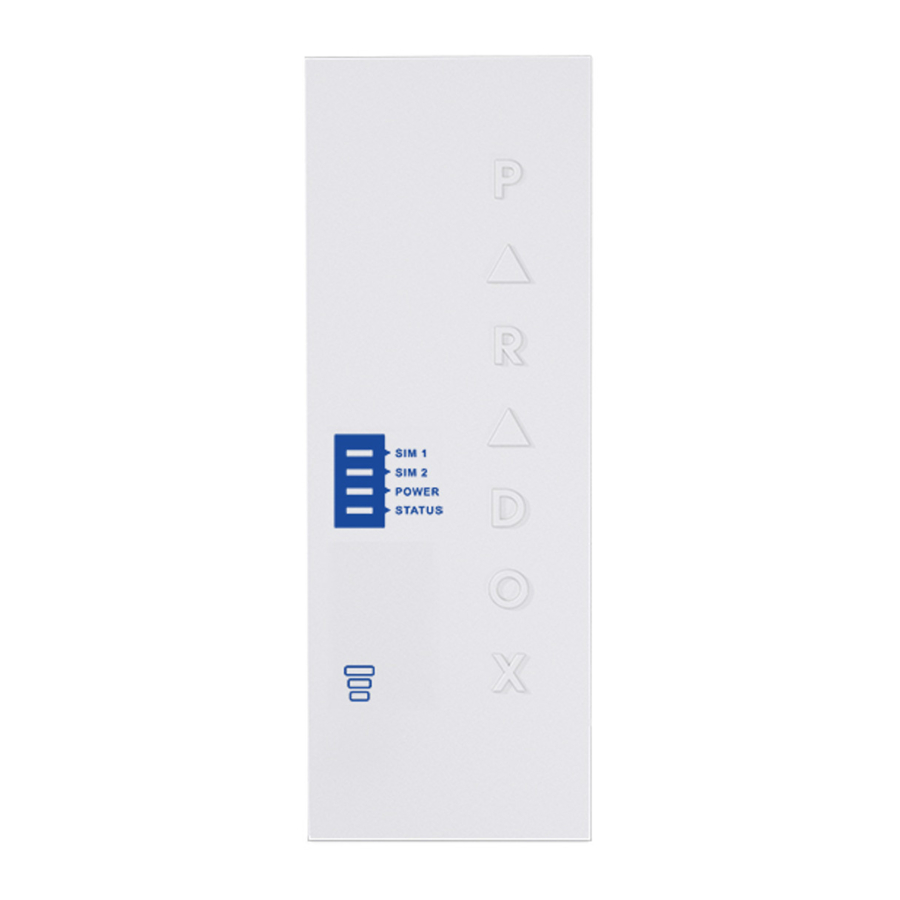

Paradox PCS265 - Inštalačná a programovacia príručka pre komunikačný modul
- 1 Inštalácia
- 2 Pripojenie SIM karty
- 3 Pripojenia panela
- 4 Pripojenie RS485
- 5 Pripojenie predĺženia antény
- 6 Pripojenie IP modulu
- 7 Zapnutie PCS265
- 8 Funkčnosť LED diód
- 9 Programovanie
- 10 Ďalšie možnosti programovania
- 11 Zoznam SMS príkazov
- 12 Technické špecifikácie
- 13 Záruka
- 14 Patenty
- 15 Referencie
- 16 Stiahnuť návod
- 17 V iných jazykoch
Inštalácia
- Montážny otvor
- Konektor antény
- Otvor pre sabotáž na stene
- Sériový konektor
- Svorkovnica RS485 / napájania
- Konektor pre upgrade
- Batériová svorka
- Spínač sabotáže krytu
Pripojenie SIM karty
PCS265 podporuje dve štandardné 4G/3G/2G alebo GSM SIM karty od poskytovateľa. Ak chcete nainštalovať SIM karty, otvorte priehradku na SIM kartu a vložte kartu do slotu, ako je znázornené. SIM karta 1 sa používa ako "Primárna" ("Primary") a SIM karta 2 pre "Zálohu" ("Backup").
Pripojenia panela
Pripojte sériový výstup PCS265 k sériovému konektoru na paneli.
- Pre hlásenie 4G/3G/2G sa pripojte k sériovému portu panela.
- Pre hlásenie GSM sa pripojte k portu EBUS panela.
Pripojenie RS485
Modul CVT485 je možné pripojiť k EBUS riadiaceho panela, aby sa predĺžila vzdialenosť (až do 300 m) medzi panelom a PCS265. Pripojenia nájdete na výkrese.
Pripojenie predĺženia antény
Použite súpravu na predĺženie antény na zlepšenie príjmu RF signálu, ak je sila signálu vášho modulu slabá. Súpravy antén sa kupujú samostatne.
Pripojenie IP modulu
PCS265 je možné pripojiť k portu PCS internetového modulu IP. Viac informácií o tom, ako nakonfigurovať túto možnosť, nájdete v inštalačnej príručke modulu IP.
Zapnutie PCS265
Po dokončení hardvérových pripojení modul PCS265 spustí svoju sekvenciu zapnutia.
- LED dióda Power (Napájanie) sa rozsvieti na zeleno
- LED dióda Status (Stav) bude červená a po približne 10 sekundách sa prepne na zelenú
- LED dióda SIM card 1 (SIM karta 1) bude pomaly blikať oranžovo počas vyhľadávania siete GSM; po nájdení bude LED dióda svietiť oranžovo
Ak je nakonfigurované hlásenie 4G/3G/2G, budete musieť nakonfigurovať informácie o poskytovateľovi siete. Pozrite si časť Programovanie.
Poznámka: Uistite sa, že batéria PCS265 je vždy prítomná a že je batéria vymenená, keď je slabá; nedovoľte, aby sa batéria vybila.
Funkčnosť LED diód
| LED | Funkčnosť |
| SIM1 a SIM2 | Pomalé oranžové blikanie - Vyhľadávanie siete Svietiaca modrá - 4G/3G Svietiaca oranžová - GSM Svietiaca zelená - 2G (nie je k dispozícii pre Severnú a Južnú Ameriku) Rýchle blikanie - Výmena dát (farba blikajúcej LED diódy zodpovedá farbe 4G/3G/2G alebo GSM v závislosti od toho, ktorá sa používa) Vypnuté - SIM karta 1 alebo 2 nie je nainštalovaná, nie je aktívna alebo sa momentálne nepoužíva |
| Power (Napájanie) | Svietiaca zelená Vypnuté - Žiadne napájanie |
| Status (Stav) | Červená - Stav chyby, žiadny firmvér Striedanie červenej/zelenej - Aktualizácia firmvéru Zelená - Žiadna chyba a/alebo batéria je plne nabitá Žltá - Batéria sa nabíja |
| Signal Strength (Sila signálu) | Tri LED diódy indikujú silu siete |
| Všetky LED diódy (okrem napájania) | Blikanie - Žiadna dátová komunikácia |
Programovanie
Na konfiguráciu PCS265 pre hlásenie budete musieť najprv nakonfigurovať svoje SIM karty. Upozorňujeme, že SIM karta 1 sa dá konfigurovať prostredníctvom programovania panela a SIM karta 2 prostredníctvom SMS.
Hlásenie 4G/3G/2G (pripojenie cez sériový port)
Informácie o poskytovateľovi siete
| MG/SP | EVO | Funkcia |
| [921] | [2960] | APN časť 1 (znaky 1-16) |
| [922] | [2961] | APN časť 2 (znaky 17-32) |
| [923] | [2962] | Používateľské meno APN časť 1 (1-16) |
| [924] | [2963] | Používateľské meno APN časť 2 (17-32) |
| [925] | [2964] | Heslo APN časť 1 (1-16) |
| [926] | [2965] | Heslo APN časť 2 (17-32) |
 Tieto informácie môžete získať od svojho poskytovateľa mobilnej siete. | ||
Informácie o poskytovateľovi siete prostredníctvom SMS
| Príkaz | Popis |
| P[heslo].APN2.NAME. [Názov prístupového bodu] | Používa sa na programovanie názvu prístupového bodu SIM karty 2 |
| P[heslo].APN2.USER.[Názov prístupového bodu] | Používa sa na programovanie používateľa prístupového bodu SIM karty 2 |
| P[heslo].APN2.PSW.[Názov prístupového bodu] | Používa sa na programovanie hesla prístupového bodu SIM karty 2 |
| P[heslo].APN2.CLEAR | Používa sa na vymazanie názvu prístupového bodu SIM karty 2 |
| P[heslo].VAPN2.[TELEFÓNNE ČÍSLO PRE SPÄTNÉ VOLANIE] | Používa sa na zobrazenie informácií o názve prístupového bodu SIM karty 2 |
Možnosti hlásenia 4G/3G/2G
| MG/SP | EVO | Funkcia | Podrobnosti |
| [918] [919] | [2976] až [2983] | Registrácia účtu / partície | MG/SP: Sekcie predstavujú účet/partíciu 1 a 2 EVO: Sekcie predstavujú účet/partíciu 1 až 8 |
| [806] | [2975] | [7] Vyp. + [8] Vyp. = iba pevná linka [7] Vyp. + [8] Zap. = 4G/3G/2G primárne / záloha pevnej linky (predvolené) [7] Zap. + [8] Vyp. = iba pevná linka [7] Zap. + [8] Zap. = pevná linka a 4G/3G/2G paralelne | |
| Nastavenia prijímača | MG/SP | |||
| Číslo prijímača: | 1 | 2 | Záloha | |
| IP adresa* | [929] | [936] | [943] | |
| IP port ** | [930] | [937] | [944] | |
| IP adresa | [931] | [938] | [945] | |
| WAN 2 | [932] | [939] | [946] | |
| IP port WAN2 Heslo prijímača | [933] | [940] | [947] | |
| Bezpečnostný profil | [934] | [941] | [948] | |
| Registrácia modulu - Stlačte [ARM] (aktivovať) na registráciu | [935] | [942] | [949] | |
| Nastavenia prijímača | EVO | |||
| Číslo prijímača: | 1 | 2 | 3 | 4 |
| IP adresa* | ||||
| IP port ** | ||||
| IP adresa | [2984] | [2986] | [2988] | [2990] |
| WAN 2 | ||||
| IP port WAN2 | ||||
| Heslo prijímača | ||||
| Bezpečnostný profil | ||||
| * Pre 1 alebo 2-ciferné čísla pridajte pred číslicu "0": napr. 138.002.043.006 ** Predvolené = 10000 Zadajte [MEM] pre prázdne miesto | ||||
Hlásenie GSM (pripojenie EBUS)
Možnosti hlásenia
| MG/SP | EVO | Podrobnosti |
| [805] | [2950] | [1] Vyp. + [2] Vyp. = iba pevná linka (predvolené) [1] Vyp. + [2] Zap. = pevná linka primárne / GSM záloha (predvolené) [1] Zap. + [2] Vyp. = GSM primárne / pevná linka záloha [1] Zap. + [2] Zap. = iba GSM |
| [815] až [817] | [3071] až [3074] | Telefónne čísla |
| [811] až [812] | [3061] až [3068] | Čísla účtov |
SMS správy pre zálohu
| Príkaz | Popis |
| P[PASSWORD].SMS[TELEFÓNNE ČÍSLO GSM MODEMU].[HESLO IPRS-7] | Používa sa na programovanie SMS parametrov prijímača |
Ďalšie možnosti programovania
Jazyk SMS
| Jazyk | Hodnota | Jazyk | Hodnota |
| English (angličtina) (predvolené) | 000 | Bulgarian (bulharčina) | 016 |
| French (francúzština) | 001 | Romanian (rumunčina) | 017 |
| Spanish (španielčina) | 002 | Slovak (slovenčina) | 018 |
| Italian (taliančina) | 003 | Chinese (čínština) | 019 |
| Swedish (švédčina) | 004 | Serbian (srbština) | 020 |
| Polish (poľština) | 005 | Malay (malajčina) | 021 |
| Portuguese (portugalčina) | 006 | Slovenian (slovinčina) | 022 |
| German (nemčina) | 007 | Lithuanian (litovčina) | 023 |
| Turkish (turečtina) | 008 | Finnish (fínčina) | 024 |
| Hungarian (maďarčina) | 009 | Estonian (estónčina) | 025 |
| Czech (čeština) | 010 | French Canadian (kanadská francúzština) | 026 |
| Dutch (holandčina) | 011 | Belgian (belgičtina) | 027 |
| Croatian (chorvátčina) | 012 | Latvian (lotyština) | 028 |
| Greek (gréčtina) | 013 | Albanian (albánčina) | 029 |
| Hebrew (hebrejčina) | 014 | Macedonian (macedónčina) | 030 |
| Russian (ruština) | 015 |
Zoznam SMS príkazov
| Príkaz | Popis | ||
| P[heslo].A[IP adresa].P[číslo portu] | Používa sa pre vzdialený prístup 4G/3G/2G | ||
| P[heslo].IP.[telefónne číslo pre spätné volanie] | Používa sa na získanie IP adresy a IP portu PCS265 a informácie o tom, či sa používa možnosť "šetrič šírky pásma" | ||
| P[heslo].RESET | Používa sa na resetovanie PCS265 | ||
| P[heslo].BWS.ON | Používa sa na zapnutie režimu šetriča šírky pásma | ||
| P[heslo].BWS.OFF | Používa sa na vypnutie režimu šetriča šírky pásma | ||
| P[heslo].VOLOUT.[hlasitosť výstupu GSM] | Používa sa na nastavenie hlasitosti výstupu GSM; hodnoty sa pohybujú medzi 50 až 100 | ||
| P[heslo].STATUS.[telefónne číslo] | Používa sa na získanie sily signálu, kvality signálu, stavu pripojenia 4G/3G/2G a nastavení APN aktuálnej SIM karty | ||
| P[heslo].APN1.NAME.[Názov prístupového bodu] | Používa sa na programovanie APN SIM karty 1 | ||
| P[heslo].APN1.USER.[Názov prístupového bodu] | Používa sa na programovanie používateľského mena APN SIM karty 1 | ||
| P[heslo].APN1.PSW.[Názov prístupového bodu] | Používa sa na programovanie hesla APN SIM karty 1 | ||
| P[heslo].APN1.CLEAR ] | Používa sa na vymazanie APN SIM karty 1 | ||
| P[heslo].VAPN1.NAME.[Názov prístupového bodu] | Používa sa na zobrazenie APN SIM karty 1 | ||
| P[heslo].APN2.NAME.[Názov prístupového bodu] | Používa sa na programovanie APN SIM karty 2 | ||
| P[heslo].APN2.USER.[Názov prístupového bodu] | Používa sa na programovanie používateľského mena APN SIM karty 2 | ||
| P[heslo].APN2.PSW.[Názov prístupového bodu] | Používa sa na programovanie hesla APN SIM karty 2 | ||
| P[heslo].APN2.CLEAR | Používa sa na vymazanie APN SIM karty 2 | ||
| P[heslo].VAPN2.[TELEFÓNNE ČÍSLO PRE SPÄTNÉ VOLANIE] | Používa sa na zobrazenie informácií o APN SIM karty 2 | ||
| P[heslo].[IP1W1/ IP1W2/ IP2W1/ IP2W2/ IP3W1/ IP3W2/ IP4W1/ IP4W2].[názov domény] | Nastaví názov domény pre prijímač 4G/3G/2G | ||
| P[heslo].[IP1W1/ IP1W2/ IP2W1/ IP2W2/ IP3W1/ IP3W2/IP4W1/ IP4W2].CLEAR | Vymaže názov domény pre prijímač 4G/3G/2G | ||
| P[heslo].DNS.[IP adresa] | Nastaví IP adresu servera názvov domén (DNS) | ||
| P[heslo].DNS.CLEAR | Vymaže IP adresu servera názvov domén (DNS) | ||
| P[heslo].VIP.[telefónne číslo] | Získa informácie o serveri názvov domén (DNS) | ||
| C[kód používateľa].[ARM/ OFF].A[číslo oblasti], [číslo oblasti], [číslo oblasti]TO[číslo oblasti] | Aktivácia/Deaktivácia | ||
| P[heslo].---S | Vypne zisťovanie SWAN (V4.32.002 a vyššie) | ||
| P[heslo].+++S | Zapne zisťovanie SWAN (V4.32.002 a vyššie) |
Technické špecifikácie
| Špecifikácie | Popis |
| RF výkon | Trieda 4 (2W) @ 850/1900 MHz Trieda 2 (1W) @ 1800/1900 MHz UMTS 850/1900 @ 0.25W (Amerika) UMTS 900/2100 @ 0.25W (Európa) |
| Šírka pásma antény | 5 pásiem, širokopásmové |
| Vstupné napätie | Nominálne 12 VDC |
| Spotreba počas prenosu GPRS/GSM | 60mA v pohotovostnom režime Maximálne 300 mA |
| Šifrovanie | 128-bitové (AES) |
| SMS protokol | 7-bitové (GSM: 3GPP TS 23.038/ GSM03.38) alebo 16-bitové (UCS2 ISO/IEC10646) |
| SIM karty | 4G/3G GSM (2G - n/a pre Severnú a Južnú Ameriku) |
| Vlhkosť | 0 - 90% nekondenzujúca |
| Prevádzková teplota | -20 - 50°C (-4 až 122°F) |
| Rozmery | 20.8 x 7.5 x 2 cm / 8.2 x 2.9 x 0.8 in. |
| Certifikácie | EN 50131-1 Grade 3 Class II, EN 50136-1 ATS Category SP5 |
Bezpečnostná poznámka: Toto zariadenie môže nepretržite pracovať pri teplote 55°C (131°F) maximálne 7 dní.
Záruka
Obmedzené záručné vyhlásenie nájdete na webovej stránke www.paradox.com/terms.
Patenty
Používaním produktu Paradox vyjadrujete súhlas s týmito podmienkami. Môžu sa uplatňovať nasledujúce americké patenty 5,886,632 a 6,215,399. Môžu sa uplatňovať ďalšie kanadské a medzinárodné patenty.
©2019 Paradox Security Systems (Bahamas) Ltd. Všetky práva vyhradené. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
Referencie
Stiahnuť návod
Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.
Stiahnuť Paradox PCS265 - Inštalačná a programovacia príručka pre komunikačný modul
