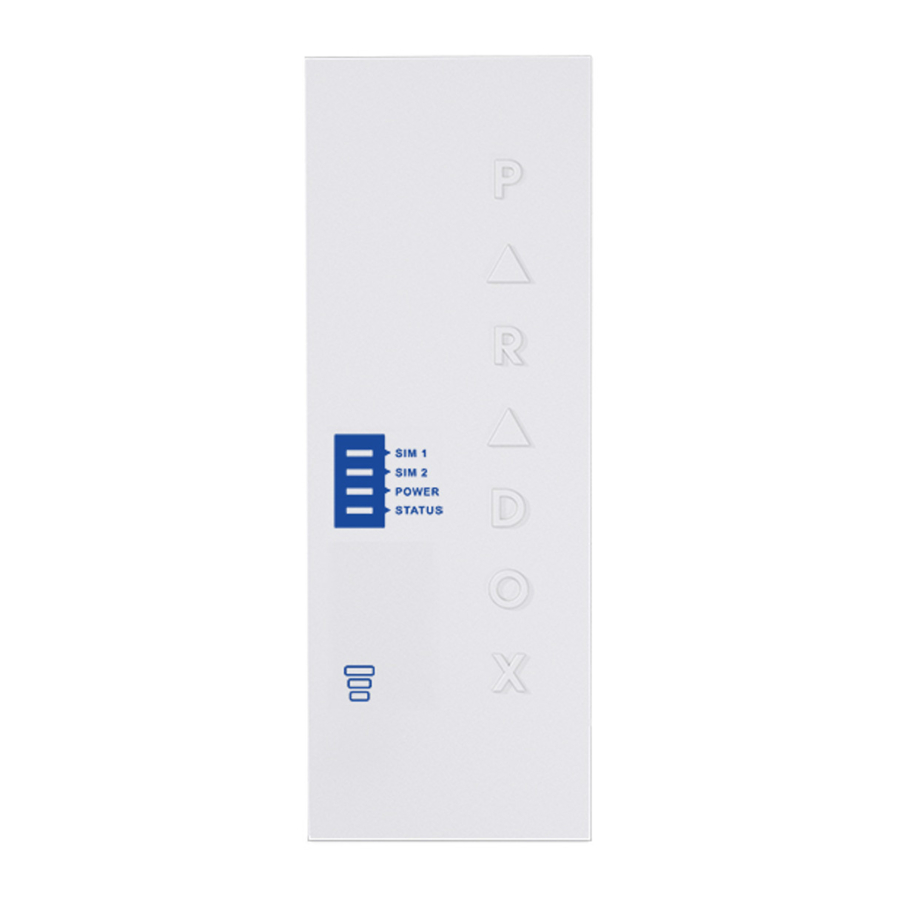

Paradox PCS265 - Navodila za namestitev in programiranje komunikacijskega modula
Vsebina
- 1 Namestitev
- 2 Priključitev SIM kartice
- 3 Priključki na centralo
- 4 Priključek RS485
- 5 Priključek za podaljšek antene
- 6 Priključek modula IP
- 7 Vklop PCS265
- 8 Funkcionalnost LED diod
- 9 Programiranje
- 10 Dodatne možnosti programiranja
- 11 Seznam SMS ukazov
- 12 Tehnične specifikacije
- 13 Garancija
- 14 Patenti
- 15 Reference
- 16 Prenesi navodilo
- 17 V drugih jezikih
Namestitev
- Montažna luknja
- Priključek za anteno
- Luknja za zaščito pred nepooblaščenim odpiranjem ohišja (Wall tamper hole)
- Serijski priključek
- Priključek RS485 / napajalni priključek
- Priključek za nadgradnjo
- Priključek za baterijo
- Stikalo za zaščito pred nepooblaščenim odpiranjem pokrova (Cover tamper switch)
Priključitev SIM kartice
PCS265 podpira dve standardni 4G/3G/2G ali GSM SIM kartici. Za namestitev SIM kartic odprite pladenj za SIM kartice in vstavite kartico v režo, kot je prikazano. SIM kartica 1 se uporablja kot "Primarna" (Primary), SIM kartica 2 pa za "Rezervno" (Backup).
Priključki na centralo
Priključite serijski izhod PCS265 na serijski priključek na centrali.
- Za poročanje prek 4G/3G/2G se priključite na serijska vrata centrale.
- Za poročanje prek GSM se priključite na vrata EBUS centrale.
Priključek RS485
Modul CVT485 se lahko priključi na EBUS nadzorne plošče, da se podaljša razdalja (do 300 m) med ploščo in PCS265. Za priključke glejte risbo.
Priključek za podaljšek antene
Uporabite komplet za podaljšanje antene, da izboljšate sprejem RF, če je moč signala vašega modula šibka. Kompleti anten se kupijo posebej.
Priključek modula IP
PCS265 se lahko priključi na vrata PCS internetnega modula IP. Za več informacij o tem, kako konfigurirati to možnost, glejte priročnik za namestitev modula IP.
Vklop PCS265
Ko so vaše strojne povezave končane, bo modul PCS265 začel svojo sekvenco vklopa.
- LED dioda Power (Napajanje) bo svetila zeleno
- LED dioda Status (Stanje) bo rdeča in se bo po približno 10 sekundah preklopila na zeleno
- LED dioda SIM card 1 (SIM kartica 1) bo počasi utripala oranžno, medtem ko bo iskala omrežje GSM; ko ga najde, bo LED dioda svetila oranžno
Če je konfigurirano za poročanje prek 4G/3G/2G, boste morali konfigurirati informacije o ponudniku omrežja. Glejte razdelek Programiranje.
Opomba: Zagotovite, da je baterija PCS265 vedno prisotna in da jo zamenjate, ko je prazna; ne dovolite, da se baterija izprazni.
Funkcionalnost LED diod
| LED | Funkcionalnost |
| SIM1 in SIM2 | Počasno oranžno utripanje - Iskanje omrežja Neprekinjeno modra - 4G/3G Neprekinjeno oranžna - GSM Neprekinjeno zelena - 2G (ni na voljo za Severno in Južno Ameriko) Hitro utripanje - Izmenjava podatkov (barva utripajoče LED diode ustreza barvi 4G/3G/2G ali GSM, odvisno od tega, kateri se uporablja) Izklopljena - SIM kartica 1 ali 2 ni nameščena, ni aktivna ali trenutno ni v uporabi |
| Power (Napajanje) | Neprekinjeno zelena Izklopljena - Brez napajanja |
| Status (Stanje) | Rdeča - Stanje napake, ni vdelane programske opreme Izmenično rdeča/zelena - Posodabljanje vdelane programske opreme Zelena - Ni napake in/ali je baterija popolnoma napolnjena Rumena - Baterija se polni |
| Signal Strength (Moč signala) | Tri LED diode označujejo moč omrežja |
| Vse LED diode (razen napajanja) | Utripanje - Ni podatkovne komunikacije |
Programiranje
Za konfiguriranje PCS265 za poročanje morate najprej konfigurirati svoje kartice SIM. Upoštevajte, da lahko kartico SIM 1 konfigurirate prek programiranja na nadzorni plošči, kartico SIM 2 pa prek SMS-a.
4G/3G/2G Poročanje (serijska povezava)
Informacije o ponudniku omrežja
| MG/SP | EVO | Funkcija |
| [921] | [2960] | APN 1. del (znaki 1-16) |
| [922] | [2961] | APN 2. del (znaki 17-32) |
| [923] | [2962] | Uporabniško ime APN 1. del (1-16) |
| [924] | [2963] | Uporabniško ime APN 2. del (17-32) |
| [925] | [2964] | Geslo APN 1. del (1-16) |
| [926] | [2965] | Geslo APN 2. del (17-32) |
 Te informacije lahko dobite pri svojem ponudniku mobilnega omrežja. | ||
Informacije o ponudniku omrežja prek SMS-a
| Ukaz | Opis |
| P[geslo].APN2.NAME. [Ime dostopne točke] | Uporablja se za programiranje imena dostopne točke kartice SIM 2 |
| P[geslo].APN2.USER.[Ime dostopne točke] | Uporablja se za programiranje uporabnika dostopne točke kartice SIM 2 |
| P[geslo].APN2.PSW.[Ime dostopne točke] | Uporablja se za programiranje gesla dostopne točke kartice SIM 2 |
| P[geslo].APN2.CLEAR | Uporablja se za brisanje imena dostopne točke kartice SIM 2 |
| P[geslo].VAPN2.[TELEFONSKA ŠTEVILKA ZA POVRATNI KLIC] | Uporablja se za ogled informacij o imenu dostopne točke kartice SIM 2 |
Možnosti poročanja 4G/3G/2G
| MG/SP | EVO | Funkcija | Podrobnosti |
| [918] [919] | [2976] do [2983] | Registracija računa / particije | MG/SP: Sekcije predstavljajo račun/particijo 1 in 2 EVO: Sekcije predstavljajo račun/particijo 1 do 8 |
| [806] | [2975] | [7] Izklopljeno + [8] Izklopljeno = samo stacionarna linija [7] Izklopljeno + [8] Vklopljeno = 4G/3G/2G primarno / varnostno kopiranje stacionarne linije (privzeto) [7] Vklopljeno + [8] Izklopljeno = samo stacionarna linija [7] Vklopljeno + [8] Vklopljeno = stacionarna linija in 4G/3G/2G vzporedno | |
| Sprejemnik Nastavitve | MG/SP | |||
| Št. sprejemnika: | 1 | 2 | Varnostna kopija | |
| IP naslov* | [929] | [936] | [943] | |
| IP vrata ** | [930] | [937] | [944] | |
| IP naslov | [931] | [938] | [945] | |
| WAN 2 | [932] | [939] | [946] | |
| IP vrata WAN2 Geslo sprejemnika | [933] | [940] | [947] | |
| Varnostni profil | [934] | [941] | [948] | |
| Registracija modula - Pritisnite [ARM] (vklop) za registracijo | [935] | [942] | [949] | |
| Sprejemnik Nastavitve | EVO | |||
| Št. sprejemnika: | 1 | 2 | 3 | 4 |
| IP naslov* | ||||
| IP vrata ** | ||||
| IP naslov | [2984] | [2986] | [2988] | [2990] |
| WAN 2 | ||||
| IP vrata WAN2 | ||||
| Geslo sprejemnika | ||||
| Varnostni profil | ||||
| * Za 1- ali 2-mestna števila dodajte "0" pred številko: npr. 138.002.043.006 ** Privzeto = 10000 Vnesite [MEM] za prazen prostor | ||||
GSM Poročanje (EBUS povezava)
Možnosti poročanja
| MG/SP | EVO | Podrobnosti |
| [805] | [2950] | [1] Izklopljeno + [2] Izklopljeno = samo stacionarna linija (privzeto) [1] Izklopljeno + [2] Vklopljeno = stacionarna linija primarna / GSM varnostno kopiranje (privzeto) [1] Vklopljeno + [2] Izklopljeno = GSM primarno / stacionarna linija varnostno kopiranje [1] Vklopljeno + [2] Vklopljeno = samo GSM |
| [815] do [817] | [3071] do [3074] | Telefonske številke |
| [811] do [812] | [3061] do [3068] | Številke računov |
SMS sporočila za varnostno kopiranje
| Ukaz | Opis |
| P[GESLO].SMS[TELEFONSKA ŠT. GSM MODEMA].[GESLO IPRS-7] | Uporablja se za programiranje SMS parametrov sprejemnika |
Dodatne možnosti programiranja
SMS jezik
| Jezik | Vrednost | Jezik | Vrednost |
| English (angleščina) (privzeto) | 000 | Bulgarian (bolgarščina) | 016 |
| French (francoščina) | 001 | Romanian (romunščina) | 017 |
| Spanish (španščina) | 002 | Slovak (slovaščina) | 018 |
| Italian (italijanščina) | 003 | Chinese (kitajščina) | 019 |
| Swedish (švedščina) | 004 | Serbian (srbščina) | 020 |
| Polish (poljščina) | 005 | Malay (malajščina) | 021 |
| Portuguese (portugalščina) | 006 | Slovenian (slovenščina) | 022 |
| German (nemščina) | 007 | Lithuanian (litvanščina) | 023 |
| Turkish (turščina) | 008 | Finnish (finščina) | 024 |
| Hungarian (madžarščina) | 009 | Estonian (estonščina) | 025 |
| Czech (češčina) | 010 | French Canadian (kanadska francoščina) | 026 |
| Dutch (nizozemščina) | 011 | Belgian (belgijščina) | 027 |
| Croatian (hrvaščina) | 012 | Latvian (latvijščina) | 028 |
| Greek (grščina) | 013 | Albanian (albanščina) | 029 |
| Hebrew (hebrejščina) | 014 | Macedonian (makedonščina) | 030 |
| Russian (ruščina) | 015 |
Seznam SMS ukazov
| Ukaz | Opis | ||
| P[geslo].A[IP naslov].P[številka vrat] | Uporablja se za oddaljeni dostop 4G/3G/2G | ||
| P[geslo].IP.[telefonska številka za povratni klic] | Uporablja se za pridobitev IP naslova in IP vrat PCS265 ter ali se uporablja možnost "ohranjevalnik pasovne širine" | ||
| P[geslo].RESET | Uporablja se za ponastavitev PCS265 | ||
| P[geslo].BWS.ON | Uporablja se za omogočanje načina ohranjevalnika pasovne širine | ||
| P[geslo].BWS.OFF | Uporablja se za onemogočanje načina ohranjevalnika pasovne širine | ||
| P[geslo].VOLOUT.[glasnost izhoda GSM] | Uporablja se za nastavitev glasnosti izhoda GSM; vrednosti se gibljejo med 50 in 100 | ||
| P[geslo].STATUS.[telefonska številka] | Uporablja se za pridobitev moči signala, kakovosti signala, stanja povezave 4G/3G/2G in nastavitev APN trenutne kartice SIM | ||
| P[geslo].APN1.NAME.[Ime dostopne točke] | Uporablja se za programiranje APN kartice SIM 1 | ||
| P[geslo].APN1.USER.[Ime dostopne točke] | Uporablja se za programiranje uporabniškega imena APN kartice SIM 1 | ||
| P[geslo].APN1.PSW.[Ime dostopne točke] | Uporablja se za programiranje gesla APN kartice SIM 1 | ||
| P[geslo].APN1.CLEAR ] | Uporablja se za brisanje APN kartice SIM 1 | ||
| P[geslo].VAPN1.NAME.[Ime dostopne točke] | Uporablja se za ogled APN kartice SIM 1 | ||
| P[geslo].APN2.NAME.[Ime dostopne točke] | Uporablja se za programiranje APN kartice SIM 2 | ||
| P[geslo].APN2.USER.[Ime dostopne točke] | Uporablja se za programiranje uporabniškega imena APN kartice SIM 2 | ||
| P[geslo].APN2.PSW.[Ime dostopne točke] | Uporablja se za programiranje gesla APN kartice SIM 2 | ||
| P[geslo].APN2.CLEAR | Uporablja se za brisanje APN kartice SIM 2 | ||
| P[geslo].VAPN2.[TELEFONSKA ŠTEVILKA ZA POVRATNI KLIC] | Uporablja se za ogled informacij o APN kartice SIM 2 | ||
| P[geslo].[IP1W1/ IP1W2/ IP2W1/ IP2W2/ IP3W1/ IP3W2/ IP4W1/ IP4W2].[ime domene] | Nastavite ime domene za sprejemnik 4G/3G/2G | ||
| P[geslo].[IP1W1/ IP1W2/ IP2W1/ IP2W2/ IP3W1/ IP3W2/IP4W1/ IP4W2].CLEAR | Počisti ime domene za sprejemnik 4G/3G/2G | ||
| P[geslo].DNS.[IP naslov] | Nastavite IP naslov strežnika imena domene (DNS) | ||
| P[geslo].DNS.CLEAR | Počisti IP naslov strežnika imena domene (DNS) | ||
| P[geslo].VIP.[telefonska številka] | Pridobite informacije o strežniku imena domene (DNS) | ||
| C[uporabniška koda].[ARM/ OFF].A[številka območja], [številka območja], [številka območja]TO[številka območja] | Vklop/izklop varovanja | ||
| P[geslo].---S | Onemogoči SWAN polling (V4.32.002 in novejši) | ||
| P[geslo].+++S | Omogoči SWAN polling (V4.32.002 in novejši) |
Tehnične specifikacije
| Specifikacije | Opis |
| RF moč | Razred 4 (2W) @ 850/1900 MHz Razred 2 (1W) @ 1800/1900 MHz UMTS 850/1900 @ 0.25W (Amerika) UMTS 900/2100 @ 0.25W (Evropa) |
| Pasovna širina antene | 5 pasov, širokopasovna |
| Vhodna napetost | 12 VDC nominalno |
| Poraba med prenosom GPRS/GSM | 60mA v stanju pripravljenosti 300 mA največ |
| Šifriranje | 128-bit (AES) |
| SMS protokol | 7-bit (GSM: 3GPP TS 23.038/ GSM03.38) ali 16-bit (UCS2 ISO/IEC10646) |
| SIM kartice | 4G/3G GSM (2G - n/a za Severno in Južno Ameriko) |
| Vlažnost | 0 - 90% brez kondenzacije |
| Delovna temperatura | -20 - 50°C (-4 do 122°F) |
| Dimenzije | 20.8 x 7.5 x 2 cm / 8.2 x 2.9 x 0.8 in. |
| Certifikati | EN 50131-1 Grade 3 Class II, EN 50136-1 ATS Category SP5 |
Varnostna opomba: Ta naprava lahko neprekinjeno deluje pri temperaturi 55°C (131°F) največ 7 dni.
Garancija
Izjava o omejeni garanciji je na voljo na spletnem mestu www.paradox.com/terms.
Patenti
Vaša uporaba izdelka Paradox pomeni, da sprejemate te pogoje. Veljajo lahko naslednji ameriški patenti 5,886,632 in 6,215,399. Veljajo lahko tudi drugi kanadski in mednarodni patenti.
©2019 Paradox Security Systems (Bahamas) Ltd. Vse pravice pridržane. Specifikacije se lahko spremenijo brez predhodnega obvestila.
Reference
Prenesi navodilo
Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.
Prenesi Paradox PCS265 - Navodila za namestitev in programiranje komunikacijskega modula
