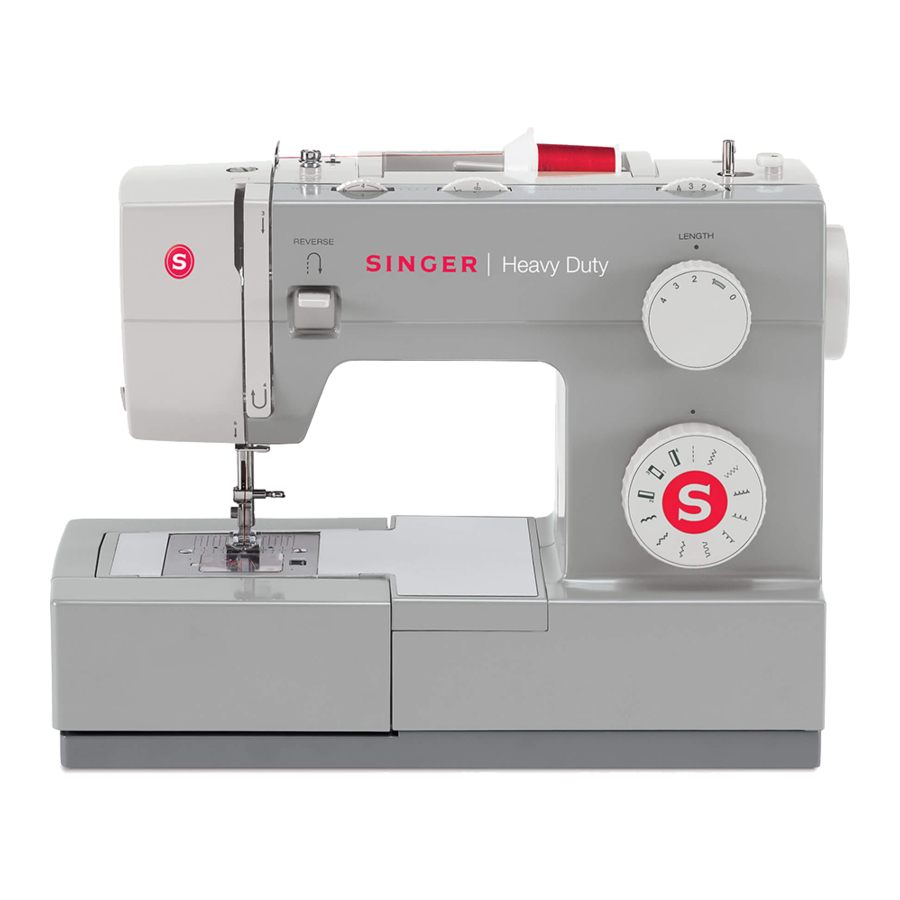

Navodila za šivalni stroj Singer 4423

POZOR

Bodite pozorni na naslednje, saj lahko povzročijo požar, električni udar, poškodbe in poškodbe delov.

• Pred demontažo, namestitvijo, nastavitvijo obvezno izključite napajalni kabel.
• V primeru namestitve bodite posebej pozorni na vpenjanje električnih kablov itd., brazgotine na plašču, napačno vezje itd.
• Pri zamenjavi obvezno uporabite običajni standardni del.

Imena glavnih delov

1. Gumb za napetost sukanca
2. Nastavitev pritiska tačke
3. Vzvod za navijanje sukanca
4. Vzvod za šivanje vzvratno
5. Rezalnik sukanca
6. Tačka
7. Pokrov vbodne plošče
8. Odstranljiva podaljšana miza/ prostor za shranjevanje dodatne opreme
9. Gumb za tri položaje igle
10. Zamašek vretenca
11. Gumb za širino šiva
12. Gumb za dolžino šiva
13. Gumb za izbiro vzorca
14. Samodejni vdevalec sukanca (ni na vseh modelih)
15. Enostopenjski vzvod za gumbnico (ni na vseh modelih)
16. Vodoravni zatič za sukanec
17. Vreteno za navijanje vretenca
18. Luknja za drugi zatič za sukanec
19. Ročno kolo
20. Reža za nastavitev ravnovesja šiva za gumbnico
21. Stikalo za vklop in luč
22. Vtičnica za glavni vtič
23. Vodilo sukanca vretenca
24. Zgornje vodilo sukanca
25. Sprednja plošča
26. Ročaj
27. Dvigalo tačke
28. Kontrola spuščanja podajalnih zob
29. Kontrola hitrosti stopalke
30. Napajalni kabel

Metode odstranjevanja zunanjih delov

Šivalna miza

Držite zaskočljivo šivalno mizo vodoravno in jo povlecite v smeri puščice. (1)

Sprednja plošča

• Odstranite pokrov za upravljanje (a).
• Odvijte vijak (b) in odstranite sprednjo ploščo. (2)

Osnovni pokrov

• Položite stroj.
• Odstranite vijake (c, d, e, f, g, h). (3)
• Odstranite osnovni pokrov.

Osnova proste roke

Odstranite vijake (i, j) in odstranite osnovo proste roke. (4)

Plošča proste roke

• Odstranite vijak (k). (5)

• Odstranite ploščo proste roke. (6)


Zgornji pokrov roke

Odstranite vijake (l, m) in odstranite zgornji pokrov roke. (7)

Zadnji pokrov

• Odstranite vijake (n, o). (9)

• Odstranite vijak (p). (10)

• Odstranite vijak (q). (11)

• Odstranite zadnji pokrov. (12)


Sprednji pokrov

• Odstranite vijak (r), ki je globoko v stroju. (13)

• Odvijte vijak (s) za približno 3 mm. (14)

• Odstranite gumb za izbiro vzorca (t, u) in odstranite sprednji pokrov v smeri puščice. (15)


Načini prilagajanja posameznih delov

Zračnost gredi roke

• Odstranite sprednjo ploščo, zgornji pokrov roke.
• Odvijte vijake (a, b) objemke gredi roke (d). (1)
• Potegnite ročno kolo v desno. (2)
• Potisnite objemko gredi roke (d) tesno v desno ob pušo gredi roke (c), nato pa privijte in pritrdite vijake (a, b). (1)
• Prepričajte se, da je razdalja med objemko gredi roke in pušo gredi roke pravilna. (1)
• Prepričajte se, da gred roke deluje gladko po nastavitvi.
• Če sta objemka gredi roke in puša gredi roke pretesno zaprti, lahko to povzroči nezadostno delovanje gredi roke.



Hrupno - nastavitev dvižne ročice

• Odstranite sprednjo ploščo in sprednji pokrov.
• Obrnite ročno kolo in preverite hrup in gibanje.
• Odstranite vijak (a), potisnite nosilec dvižne ročice (b) desno na ustrezno mesto, privijte vijak (a). (1)
• Če je nastavitev pretesna, se bo med obračanjem ročnega kolesa težko premikalo.
• Če je nastavitev preohlapna, bo med obračanjem ročnega kolesa povzročala hrup.


Nastavitev položaja spuščanja igle

• Odstranite sprednjo ploščo.
• Nastavite gumb za izbiro vzorca na "" ali "". Obrnite gumb za širino šiva na "0".
• Odvijte vijak (a) nosilca igelne palice. (1)
• Obrnite nosilec igelne palice (b) naprej / nazaj, da nastavite iglo. (1)
  Nazaj (↑) za premik igle naprej
  Naprej (↓) za premik igle nazaj
• Nastavite položaj igle nad sredino igelne plošče in pritrdite vijak (a). (1)
  * Razdalja med iglo in konico držala čolnička mora biti 0,05 ~ 0,10 mm.


Višina pritisne noge

• Odstranite sprednjo ploščo in dvignite ročico za dviganje pritisne noge (a). (1)

• Odvijte vijak (b) nosilca pritisne palice. (2)

• Postavite merilnik (c) (6,0 ~ 6,2 mm) na vrh igelne plošče. (3)

• Povlecite navzdol ročico za dviganje pritisne palice, tako da se spodnji del pritisne noge in zgornja površina merilnika srečata.
• Trdno pritrdite vijak (b).
• Pravilna nastavitev merilnika mora biti 6,0 ~ 6,2 mm.

Pretok igle pri največji širini cikcaka

• Odstranite sprednjo ploščo, zadnji pokrov in sprednji pokrov.
• Nastavite gumb za izbiro vzorca na "". Obrnite gumb za širino šiva na "6".
• Nastavite igelno palico na najnižjo točko, ko se zaniha v levo. Obrnite ročno kolo, da premaknete igelno palico navzgor.
  Navpična razdalja, za katero se konica igle dvigne v levem položaju od vrha igelne plošče, mora biti 3-5 mm. (1)

• Če je pretok igle manjši od 3-5 mm, odvijte vijake polža gredi roke (a, b) in obrnite polž gredi roke (c) nazaj (↑). (2)
• Če je pretok igle večji od 5 mm, obrnite polž gredi roke (c) naprej (↓). (2)

• Privijte vijake (a, b), potem ko se prepričate, da je pretok igle 5 mm.

Nastavitev sredinskega položaja igle

• Odstranite sprednjo ploščo.
• Nastavite gumb za izbiro vzorca na "" ali "". Obrnite gumb za širino šiva na "0".
• Odvijte vijak (a) zatiča pogonske palice igelne palice (b). (1)

• Prilagodite položaj zatiča pogonske palice igelne palice (b), v smeri urinega kazalca se bo igla obrnila v levo, v nasprotni smeri urinega kazalca pa v desno.
  V smeri urinega kazalca = levo
  V nasprotni smeri urinega kazalca = desno
• Prepričajte se, da igla pade na sredino luknje za iglo. Po nastavitvi ponovno privijte vijak (a). (2)


Položaj igle na cikcaku

• Odstranite sprednjo ploščo, zadnji pokrov in sprednji pokrov.
• Nastavite gumb za izbiro vzorca na "".
  Obrnite gumb za širino šiva na "6".
  Nastavite gumb za položaj igle na sredino.
• Prilagodite iglo tako, da obrnete vijak (a) celotnega regulatorja cikcaka v smeri urinega kazalca / v nasprotni smeri urinega kazalca. (1)
  V smeri urinega kazalca = igla se premakne v desno
  V nasprotni smeri urinega kazalca = igla se premakne v levo

• Prepričajte se, da igla pade na levo / desno stran luknje za iglo z enakomerno razdaljo do roba luknje za iglo. (2)


Nastavitev samodejnega vdevala sukanca

• Odstranite sprednjo ploščo in obrnite ročno kolo, da dvignete igelno palico v najvišji položaj.
• Odvijte vijak (a) zamaška vdevala (b). (1)
• Premaknite zamašek (b) navzgor in kavelj vdevala bo postal višji.
  Premaknite zamašek (b) navzdol in kavelj vdevala bo postal nižji.
• Prilagodite zamašek v ustrezen položaj za prosto vstopanje v luknjo za iglo. (2 / 3)
• Pritrdite vijak (a) zamaška in se prepričajte, da je zamašek (b) pravilno nameščen. (1)




Nastavitev gredi nihajnega podajalnika in nihajne kamere za dviganje podajalnika

• Odstranite pokrov navitja kabla in pokrov proste roke.
• Obrnite ročno kolo, da bo igla v najnižji točki.
• Preverite, ali sta nihajna kamera za dviganje podajalnika (a) in vijak (b) nihajne kamere podajalnika (c) vzporedna.
• Če vijak nihajne kamere podajalnika ni vzporeden: Odvijte vijak (b) nihajne kamere podajalnika (c), nastavite vijak in korekcijo sprednjega merilnika na sredino.


Višina igelne palice

• Odstranite igelno ploščo.
• Nastavite gumb za izbiro vzorca na "" ali "". Obrnite gumb za širino šiva na "0".
• Odstranite vijake plošče vrtljivega kavlja (a, b) in ploščo vrtljivega kavlja ter vzemite čolniček (c). (1)

• Nastavite igelno palico na najnižjo točko. Razmik med zgornjim koncem igle in površino (d) obroča kavlja mora biti 28,5 mm. (2)

• Če ne ustreza standardu merjenja, popustite nosilec igelne palice (f), da prilagodite položaj igelne palice (e) za merjenje pravilne višine igelne palice. (3)


Časovna uskladitev igle in kavlja

• Odstranite sprednjo ploščo.
• Nastavite gumb za izbiro vzorca na "".
  Obrnite gumb za širino šiva na "6".
• Nastavite igelno palico na najnižjo točko. Okoli igelne palice namestite objemko (a), rahlo privijte njen vijak (c). (1)

• Med nosilec igelne palice in objemko (a) namestite 3,5 mm merilnik (b), privijte vijak objemke igle (c) in odstranite 3,5 mm merilnik (b).
• Obrnite ročno kolo, tako da se igla premakne navzgor in se objemka igle ustavi ob nosilcu igelne palice.
• Konica kavlja mora biti zdaj natančno za središčem igle.

• Če je razdalja nepravilna, odvijte vijake (e, f, g) spodnjega zobnika gredi (d) in prilagodite čolniček na pravilno časovno uskladitev ter privijte vijak. (3)


Razdalja - igla - kavelj

• Odstranite sprednjo ploščo, sprednji pokrov, zadnji pokrov in igelno ploščo.
• Nastavite gumb za izbiro vzorca na "". Obrnite gumb za širino šiva na "6".
• Odstranite čolniček.
• Nastavite iglo proti najnižji točki desne strani in jo dvignite, pri čemer se prepričajte, da je prostor med iglo in konico držala čolnička 0,05 ~ 0,10 mm. (1)

• Če je prostor nepravilen:
  • Odvijte vijak (a) nosilca igelne palice.
  • Potisnite nosilec igelne palice (b) nazaj (↑) in prostor bo postal večji.
  • Potisnite nosilec igelne palice naprej (↓) in prostor bo postal manjši. (2)


Zračnost med zobnikom gredi pogona čolnička in zobnikom spodnje gredi

• Odstranite pokrov prostega kraka in ploščo igle.
• Odstranite kavelj čolnička.
• Odvijte tri nastavitvene vijake (a, b, c) zobnika spodnje gredi (d) in premaknite zobnik spodnje gredi v desno ali levo v aksialni smeri. (Vendar zobnik spodnje gredi nikoli ne pride iz zobnika kavlja čolnička (e).) (1 / 2)


• Ko je zračnost držala kavlja čolnička znotraj 0,5 mm, privijte tri nastavitvene vijake (a, b, c).
• Prepričajte se, da se ujema čas igle in kavlja.

Zračnost gredi pogona čolnička

• Odstranite ploščo igle.
• Obstajata 2 merilnika (a, b) za preverjanje zračnosti gredi pogona čolnička. (1)

• Ko ročno kolo obrnete v nasprotni smeri urinega kazalca, se bo kavelj čolnička (c) premaknil na rotacijsko ploščo kavlja (d) in ustvaril zračnost med kavljem čolnička in rotacijsko ploščo kavlja (e).
  Z merilnikom (a) preverite zračnost, standard pa je od 0,3 mm do 0,5 mm.
  Če je zračnost nepravilna, odvijte vijake (f, g) rotacijske plošče kavlja (e) in nastavite ploščo v ustrezen položaj. Na koncu ponovno privijte vijake. (2)

• Ko ročno kolo obrnete v smeri urinega kazalca, se bo kavelj čolnička (c) premaknil na rotacijsko ploščo kavlja (e) in ustvaril zračnost med kavljem čolnička in rotacijsko ploščo kavlja (d).
  Z merilnikom (b) preverite zračnost, standard pa je od 0,6 mm do 1,0 mm.
  Če je zračnost nepravilna, odvijte vijake (h, i) rotacijske plošče kavlja (d) in nastavite ploščo v ustrezen položaj. Na koncu ponovno privijte vijake. (3)


Višina podajalnih zob

Ko so podajalni zobje v najvišjem položaju, morajo biti 0,9 do 1,05 mm nad površino plošče igle.

• Nastavite gumb za dolžino šiva na "4".
• Odstranite tačko in pokrov prostega kraka.
• Dvignite iglo v najvišji položaj.

• Če ni med 0,9 mm ~ 1,05 mm.
  Odvijte vijak (a) in nastavite vijak (b). (2)

  V smeri urinega kazalca = podajalni zobje se bodo dvignili.
  V nasprotni smeri urinega kazalca = podajalni zobje se bodo spustili.
• Po nastavitvi privijte vijak (a).

Položaj podajalnih zob glede na ploščo igle (od leve proti desni)

• Odstranite pokrov kabelskega koluta in pokrov prostega kraka.
• Odvijte vijak (e) gredi ročice podajanja (d), ki je na desni strani. (1)
• Odvijte vijak (b) gredi ročice podajanja (c), ki je na levi strani. (1)

• Nastavite podajalne zobe v sredinski položaj tako, da premaknete gred ročice podajanja (c) levo / desno v skladu z gredjo nihajne ročice podajanja (a) levo / desno. (2)

• Privijte vijak (b), da pritrdite levo stran gredi ročice podajanja (c).
• Potisnite desno stran gredi ročice podajanja (d) v levo in pritrdite vijak (e).

Nastavitev napetosti zgornjega sukanca

• Nastavite gumb za napetost (a) na "4". (1)
• Uporabite merilnik napetosti gumba (150 g) (b) za merjenje. (1)

• Vstavite sukanec napetosti gumba v kavelj merilnika in povlecite, standardno območje mora biti 70 ~ 80 g.
• Odstranite sprednjo ploščo, zadnji pokrov in sprednji pokrov.
• Nastavite napetost tako, da obrnete plastični vijak (c) regulatorja napetosti gumba naprej / nazaj. (2)

  Naprej = šibkejša
  Nazaj = močnejša
• Ponovno preverite, standardno območje mora biti 70 ~ 80 g.

Nastavitev napetosti kavlja čolnička

• Odstranite ploščo igle.
• Uporabite merilnik napetosti gumba (50 g) (a) za merjenje. (1)
• Vstavite sukanec napetosti gumba v kavelj čolnička (b) (na enak način kot vstavljanje vretenca) in ga izvlecite, standardno območje mora biti 10 ~ 14 g. (1)

• Po potrebi nastavite vijak (c) kavlja čolnička, da ga popravite. (2)
  Vrtenje v smeri urinega kazalca poveča napetost gumba; vrtenje v nasprotni smeri urinega kazalca jo zmanjša.
  Ponovno preverite, standardno območje napetosti mora biti 10 ~ 14 g.


Napetost motornega jermena

• Odstranite zadnji pokrov, sprednji pokrov in preverite napetost motornega jermena z merilnikom napetosti jermena (a). Njegova standardna meritev mora biti 100 g. (1)

• Nastavite ploščo za nastavitev jermena (b), da uravnavate nepravilno napetost jermena. Način nastavitve je naslednji:
  • Odvijte vijake (c, d) nastavitvene plošče (b) in jo nato premaknite navzgor, jermen se bo sprostil; premaknite jo navzdol, postala bo bolj napeta. (2)
  • Privijte vijake (c, d) po potrditvi pravilne napetosti jermena.


Točka spuščanja igle

• Nastavite gumb za izbiro vzorca na "".
• Postavite kos praznega papirja na vrh plošče igle in uporabite tačko, da pritrdite papir s pritiskom na ročico dvigala tačke navzdol.
• Nastavite ročico za nastavitev omejitve hitrosti na nizko hitrost in rahlo stopite na nožni regulator. Preverite, ali se lahko igla spusti na isto mesto med premikanjem naprej in nazaj.
• Če točka spuščanja ni enaka, razstavite ploščo (a). (1)
• Če je šiv pretesen, nastavite vijak ročice podajanja (b) v nasprotni smeri urinega kazalca in igla bo šla naprej (↓). (1 / 2)
  Če je šiv preohlapen, nastavite vijak ročice podajanja (b) v smeri urinega kazalca in igla bo šla nazaj (↑). (1 / 2)



Šivanje naprej in nazaj pri šivanju gumbnic (razmik podajanja pri šivanju nazaj in naprej ni enakomeren)

• Šivajte desno stran tako, da nastavite gumb za izbiro na "" in nato levo stran tako, da nastavite na "" (samo za 4411/5511).
• Nastavite gumb za izbiro vzorca na "".
• Nastavite gumb za dolžino šiva na "0,5" do "1".
• Za šivanje z uporabo sukanca v učinku, da potrdite količino podajanja naprej in nazaj. (1) Če se količina podajanja naprej in nazaj ne ujema, nastavite tako, da obrnete vijak (a) kontaktne plošče vzorčne kamere v smeri urinega kazalca / v nasprotni smeri urinega kazalca. (2)
  V nasprotni smeri urinega kazalca = močna
  V smeri urinega kazalca = šibka



Težava z zgornjim in spodnjim šivanjem gumbnic

• Odstranite zadnji pokrov.
• Nastavite gumb za izbiro vzorca na "" (samo za 4411/5511).
• Nastavite gumb za izbiro vzorca na "".
• Nastavite gumb za dolžino šiva na "0,5" do "1".
• Medtem ko zgornje ali spodnje šivanje gumbnice ostane enaka razdalja pripenjanja brez podajanja blaga. (1)
  Če se blago podaja naprej, nastavite vijak (a) v smeri urinega kazalca. (2)
  Če se blago podaja nazaj, nastavite vijak (a) v nasprotni smeri urinega kazalca.



Težava pri navijanju vretenca

• Postavite prazno vretence na vreteno in ga potisnite v desno.
• Vstavite nit v palico za tuljavo in nanjo namestite pokrov palice za tuljavo.
• Vodite nit od tuljave do zadnje strani vodila niti (a) po navodilih.
• Navijte nit v smeri urinega kazalca okoli napenjalnega diska za navijanje vretenca. (1)

• Vklopite stikalo za vklop in stopite na nožni regulator, da zaženete stroj.
• Opazujte obliko navijanja vretenca:
  • Ko je spodnji del navijanja vretenca debelejši, obrnite vijak (b) vodila sukanca v nasprotni smeri urinega kazalca. (2)

  • Ko je zgornji del vretenca debelejši, obrnite vijak (c) vodila sukanca v smeri urinega kazalca.
• Opazujte intenzivnost:
  • Če navijanje vretenca ni 80-odstotno polno, ga prilagodite tako, da obrnete vijak (c) gredi nosilca navijalca vretenca v smeri urinega kazalca. (3)

  • Če je vretence več kot 80-odstotno polno, ga prilagodite tako, da obrnete vijak (c) gredi nosilca navijalca vretenca v nasprotni smeri urinega kazalca.
• Vretence mora biti po nastavitvi 80-odstotno polno in enakomerno napolnjeno.
• Pred šivanjem potisnite vretence v levo po nastavitvi.

® Registrirana blagovna znamka družbe The Singer Company Ltd. ali njenih podružnic.

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Navodila za šivalni stroj Singer 4423

Razpoložljivi jeziki
