PREDEN ZAČNETE

ZIRCON^® ISKALNIKI ZA KOVINSKE PROFILE DELUJEJO NA PODLAGI ZAZNAVANJA SPREMEMB GOSTOTE ZA STENO. ZAZNATI JE MOŽNO TUDI DRUGE PREDMETE, ŠE POSEBEJ, ČE SO ZELO BLIZU STENE. NE PREDPOSTAVLJAJTE, DA JE VSE, KAR ZAZNATE, KOVINSKI PROFIL.

Vedno uporabite novo 9V alkalno baterijo s podaljšanim rokom uporabnosti, ki je vsaj 3 leta daljši od trenutnega datuma. Smer baterije mora ustrezati sliki v notranjosti prostora za baterijo.
Ne zanašajte se izključno na skener za lociranje predmetov za površino. Uporabite druge informacije, ki vam bodo pomagale pri lociranju predmetov, preden prodrete v površino, vključno z gradbenimi načrti, vidnimi vstopnimi točkami cevi in napeljav v stene, kot so v kleti, in standardnimi praksami razmika med kovinskimi profili.
Skeniranje vedno začnite v načinu StudScan, ki skenira skozi površine do globine 19 mm. Skeniranje v načinu DeepScan^® lahko zazna predmet, ki je globlje za steno, ki je lahko kovinski profil ali pa tudi ne.
Vedno skenirajte kovinske profile na različnih višinah na steni in označite lokacijo vsakega cilja, ki ga označi iskalnik za kovinske profile. To se imenuje "preslikava stene". Cevi in drugi predmeti verjetno ne bodo dajali doslednih odčitkov od tal do stropa, kot bi jih dal kovinski profil.
Odčitki morajo biti vedno dosledni in ponovljivi.
Iskalniki za kovinske profile Zircon so priporočljivi samo za notranjo uporabo.
Kovinski profili običajno potekajo od tal do stropa, razen nad in pod okni ter nad vrati.
Drugi predmeti, ki se običajno nahajajo v stenah, tleh ali stropih, so vodovodne cevi, plinske cevi, požarne zapore in električna napeljava.
Globina zaznavanja in natančnost se lahko razlikujeta glede na pogoje skeniranja, kot so vsebnost mineralov, vlaga, tekstura in konsistenca materialov stene.
Pri delu v bližini električnih napeljav vedno izklopite elektriko.
Glede na bližino električne napeljave ali cevi površini stene jih lahko skener zazna na enak način kot kovinske profile. Pri zabijanju žebljev, rezanju ali vrtanju v stene, tla in strope, ki lahko vsebujejo te predmete, je treba vedno biti previden.
Kovinski profili in nosilci so običajno nameščeni na razdalji 40 ali 60 cm drug od drugega na sredini, so običajno široki 38 mm in so lahko ločeni s požarnimi zaporami. Vse, kar je bližje skupaj ali drugačne širine, morda ni kovinski profil ali nosilec.

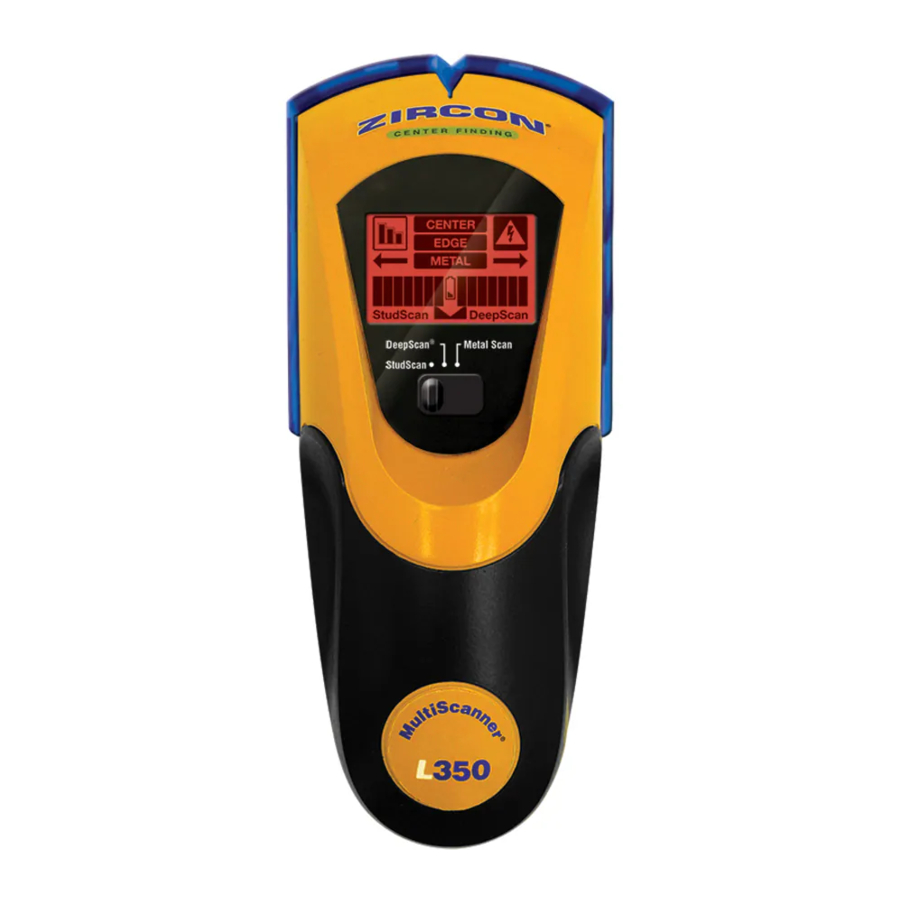

PREGLED

3 načini skeniranja:

StudScan locira središče in robove kovinskega profila (les ali kovina) do globine 19 mm
DeepScan locira središče in robove kovinskega profila do globine 38 mm
Metal Scan locira železno (magnetno) kovino, kot je jeklo, do globine 75 mm, in neželezno (nemagnetno) kovino, kot je baker, do globine 38 mm

WireWarning Detection samodejno zazna in opozarja na žive, nezaščitene AC (izmenični tok) žice do globine 50 mm v vseh načinih.

NAMESTITEV 9-VOLTNE BATERIJE

Vedno uporabite novo 9V alkalno baterijo s podaljšanim rokom uporabnosti, ki je vsaj 3 leta daljši od trenutnega datuma. Smer baterije mora ustrezati sliki v notranjosti prostora za baterijo.

Ne zanašajte se izključno na orodje za lociranje predmetov za površino. Uporabite druge informacije, ki vam bodo pomagale pri lociranju predmetov, preden prodrete v površino, vključno z gradbenimi načrti, vidnimi vstopnimi točkami cevi in napeljav v stene, kot so v kleti, in standardnimi praksami razmika med kovinskimi profili.

IZBERITE NAČIN / VKLOP

Premaknite stikalo za izbiro načina v želeni način: StudScan, DeepScan ali Metal Scan.

Za aktiviranje skenerja pritisnite in držite gumb za vklop (Power Button).
Če gumb za vklop (Power Button) ni pritisnjen in držan, se enota izklopi.

POIŠČITE KOVINSKI PROFIL

Za najboljše rezultate držite skener, kot je prikazano (Slika A), in se med skeniranjem premikajte počasi. Med kalibracijo ali skeniranjem se ne dotikajte površine.
POIŠČITE KOVINSKI PROFIL - Korak 1

Nastavite način na StudScan.
Držite skener ravno ob steno, nato pritisnite in držite gumb za vklop (Power Button). V 1–2 sekundah se bo enota umerila. Kratek pisk potrdi, da je umerjanje končano.
MED UMERJANJEM NE PREMIKAJTE SKENERJA.
Medtem ko držite gumb za vklop (Power Button), počasi premikajte skener po steni. Ko skener najde Sliko B rob kovinskega profila, se prikaže EDGE (rob). (Slika B)
Nadaljujte s premikanjem. Ko skener najde središče kovinskega profila, se prikaže CENTER (središče), zasveti lučka, 3 črtice prikazujejo moč signala in zasliši se brenčalo. (Slika C)

OPOMBA: Če sta prikazani samo dve signalni črtici (Slika D), je kovinski profil morda preglobok. Izberite način DeepScan in ponovite skeniranje.

Skener se samodejno ponovno umeri med uporabo. Če se na zaslonu pojavijo puščice (Slika E), je bil skener umerjen preblizu kovinskega profila, nato pa premaknjen stran. To je ACT (tehnologija samodejnega popravljanja).

SKENIRANJE V NAČINU DEEPSCAN

Način DeepScan lahko zazna kovinske profile do globine 38 mm.
Za skeniranje globljih kovinskih profilov ali za uporabo z debelejšimi stenami:

Nastavite način na DeepScan.
Ponovite korake 2–4 pod POIŠČITE KOVINSKI PROFIL.

SKENIRANJE ZA KOVINO

Uporabite način Metal Scan, da ugotovite, ali je najdeni kovinski profil lesen ali kovinski profil ali cev.

Nastavite način na Metal Scan.
Za največjo občutljivost pritisnite in držite gumb za vklop (Power Button). Držite skener stran od površine, dokler kratek pisk ne potrdi, da je umerjanje končano, nato ga položite na površino, ki jo želite skenirati.
Medtem ko še naprej držite gumb za vklop (Power Button), počasi premikajte skener ob steno. Označite mesto, kjer se prikaže največ srednjih črtic. Za močan odčitek bo skener zasvetil in zaslišal se bo stalen pisk. (Slika F)
Nadaljujte s premikanjem v isti smeri, dokler se črtice ne zmanjšajo, nato obrnite smer. Označite mesto, kjer črtice na zaslonu dosežejo vrh. Središčna točka med obema oznakama je lokacija kovinskega predmeta.
OPOMBA: Če enota kaže na veliko območje kovine, izboljšajte skeniranje, da natančneje poiščete središče.

IZBOLJŠANJE ISKANJA KOVIN

Sprostite gumb za vklop (Power Button) in postavite skener nad eno od prejšnjih oznak. S tem se bo ponastavila na nižjo občutljivost in zožila območje skeniranja. (Slika G)
Pritisnite in držite gumb za vklop (Power Button), nato ponovite 3. in 4. točko pod ISKANJE KOVIN.
Po potrebi ponovite za večjo natančnost. (Slika H)

OPOMBA: Če se prikažejo kakšne vrstice, je prisotna kovina. Majhne tarče ali tarče, ki so globoko pod površino, lahko prikažejo samo eno ali dve vrstici, in skener morda ne bo mogel locirati središča kovine.

NE PREDPOSTAVLJAJTE, DA V STENI NI ELEKTRIČNIH ŽIC POD NAPETOSTJO. NE IZVAJAJTE DEJANJ, KI BI LAHKO BILA NEVARNA, ČE STENA VSEBUJE ELEKTRIČNO ŽICO POD NAPETOSTJO. PRED PRODIRANJEM V POVRŠINO VEDNO IZKLOPITE ELEKTRIČNO, PLINSKO IN VODOVODNO NAPAJANJE. NEUPOŠTEVANJE TEH NAVODIL LAHKO POVZROČI ELEKTRIČNI UDAR, POŽAR IN/ALI RESNE POŠKODBE ALI MATERIALNO ŠKODO.

DETEKCIJA WIREWARNING

Funkcija Zircon^® WireWarning Detection deluje neprekinjeno v vseh načinih. Ko je zaznana živa, nezaščitena napetost AC, se prikaže indikator WireWarning Detection. Če se skeniranje začne nad živo žico AC, bo indikator neprekinjeno utripal.

V teh okoliščinah bodite izjemno previdni ali kadar koli je prisotna živa napeljava AC.

SKENER MORDA NE BO ZAZNAL TOKA POD NAPETOSTJO, ČE SO ŽICE VEČ KOT 50 mm POD SKENIRANO POVRŠINO, V BETONU, OVIJENE V CEVI, ZA STENO IZ VEZANE PLOŠČE ALI KOVINSKO STENSKO OBLOGO ALI ČE JE V OKOLJU ALI SKENIRANI POVRŠINI PRISOTNA VLAGA.

DELO Z RAZLIČNIMI MATERIALI

Tapete Ta skener deluje normalno na stenah, prekritih s tapetami ali tkanino, razen če so materiali kovinska folija, vsebujejo kovinska vlakna ali so po nanosu še mokri. Tapete se bodo morda morale sušiti več tednov po nanosu.

Sveže pobarvane stene Po nanosu lahko traja teden dni ali dlje, da se posušijo. Če je težko locirati nosilec v načinu StudScan na suhi ali sveže posušeni barvi, preklopite v način Metal Scan (iskanje kovin), da poiščete žeblje ali vijake za suhomontažne plošče, ki držijo suhomontažne plošče na nosilcih.

Letve in omet Zaradi nepravilnosti v debelini ometa je temu skenerju težko locirati nosilce v katerem koli načinu skeniranja nosilcev. Preklopite način na Metal Scan (iskanje kovin), da poiščete glave žebljev, ki držijo lesene letve na nosilcih. Če ima omet kovinsko mrežasto ojačitev, skener ne bo mogel zaznati nosilcev skozi ta material.

Močno teksturirane stene ali akustični stropi Pri skeniranju stropa ali stene z neravno površino položite tanko kartonasto ploščo na površino, ki jo želite skenirati, in skenirajte čez karton v načinu DeepScan (globinsko skeniranje). Če prejmete nepravilne rezultate skeniranja, preklopite v način Metal Scan (iskanje kovin), da poiščete žeblje ali vijake za suhomontažne plošče, ki so navpično poravnani, kjer je nameščen nosilec ali tram.

Lesena tla, podlaga ali mavčne plošče nad oplaščenjem iz vezane plošče Uporabite način DeepScan (globinsko skeniranje) in premikajte skener počasi. Indikator moči signala lahko prikaže samo eno ali dve vrstici, ko skener locira nosilec skozi debelo površino.

Ta skener ne more skenirati lesenih nosilcev in tramov skozi preprogo in podlogo. V problematičnih situacijah poskusite uporabiti način Metal Scan (iskanje kovin), da poiščete žeblje ali vijake, ki so lahko navpično ali vodoravno poravnani, kjer je nameščen nosilec ali tram.

OPOMBA: Globina zaznavanja in natančnost se lahko razlikujeta glede na pogoje okolja skeniranja, kot so vsebnost mineralov, vlaga, tekstura in konsistenca stenskih materialov.

Električna napeljava in cevi Glede na bližino električne napeljave ali cevi površini stene jih lahko skener zazna na enak način kot nosilce. Pri zabijanju žebljev, rezanju ali vrtanju v stene, tla in strope, ki lahko vsebujejo te predmete, je treba vedno biti previden.

Nosilci in trami so običajno nameščeni na razdalji 40 ali 60 cm na sredini in so široki 38 mm. Vse, kar je bližje skupaj ali drugačne širine, morda ni nosilec ali tram.

ODPRAVLJANJE TEŽAV & NASVETI ZA IZVEDBO

SITUACIJA	VERJETEN VZROK	REŠITEV
Optični bralnik zazna predmete, ki niso nosilci, v načinu StudScan ali najde več nosilcev, kot bi jih moralo biti.	Električna napeljava in kovinske ali plastične cevi so lahko blizu ali se dotikajo zadnje strani stenske površine.	Skenirajte območje v načinu Metal Scan (skeniranje kovin), da ugotovite, ali je prisotna kovina. Preverite druge nosilce, ki so enako oddaljeni na obeh straneh na 30, 40 ali 60 cm, ali preverite isti nosilec na mestih neposredno nad ali pod prvim območjem skeniranja. Standardni nosilci merijo približno 38 mm med robovi. Vse, kar je večje ali manjše, verjetno ni nosilec (razen v bližini vrat ali oken).
Težave pri zaznavanju kovine.	Optični bralnik je bil umerjen nad kovinskim predmetom ali pa je kovinski predmet preglobok ali premajhen.	Optični bralnik je bil morda umerjen nad kovinskim predmetom, kar zmanjšuje občutljivost. Poskusite umeriti na drugi lokaciji. Skenirajte v vodoravni in navpični smeri. Občutljivost za kovine se poveča, ko je kovinski predmet vzporeden s senzorjem (ki se nahaja pod logotipom Zircon).
Odčitek kovinskega predmeta se zdi širši od dejanske velikosti.	Kovina ima večjo gostoto kot les.	Če želite zmanjšati občutljivost v načinu Metal Mode (način za kovine), ponovno umerite optični bralnik nad eno od prvih dveh oznak (glejte korake pod SKENIRANJE ZA KOVINO).
Stalni odčitki nosilcev v bližini oken in vrat.	Uporablja se več nosilcev.	Dvojni in trojni nosilci se včasih uporabljajo okoli vrat in oken. Nad njimi se uporabljajo preklade. Zaznajte zunanje robove, da boste vedeli, kje začeti.
Sum na električne žice, vendar niso zaznane.	Žice so zaščitene s kovinsko cevjo, pleteno žico ali kovinsko stensko oblogo.	Uporabite način Metal Scan Mode (način za skeniranje kovin) za skeniranje kovine, žice ali kovinske cevi.
	Žice, ki so globlje od 50 mm od površine, morda ne bodo zaznane.	Če je na voljo stikalo za vtičnico, ga med skeniranjem preklopite v položaj ON (vklop), vendar ga izklopite, ko delate v bližini žic. Bodite še posebej previdni, če ima območje vezane plošče, debelo leseno podlago za suhomontažno ploščo ali stene, ki so debelejše od običajnih.
	Žice morda niso pod napetostjo.	Priključite svetilko v vtičnico in jo prižgite, da preverite, ali so žice pod napetostjo.
Indikator prazne baterije utripa in optični bralnik ne deluje.	Prazna baterija.	Namestite novo 9V alkalno baterijo s podaljšanim datumom izteka roka uporabnosti.
