Zircon MultiScanner L350 - Manual del escáner de pared multifunción

ANTES DE COMENZAR

LOS DETECTORES DE VIGAS ZIRCON^® FUNCIONAN DETECTANDO CAMBIOS DE DENSIDAD DETRÁS DE LA PARED. SE PUEDEN DETECTAR OTROS OBJETOS, ESPECIALMENTE SI ESTÁN MUY CERCA DE LA PARED. NO ASUMA QUE TODO LO DETECTADO ES UNA VIGA.

• Siempre use una batería alcalina nueva de 9V con una fecha de vencimiento extendida de al menos 3 años posterior a la fecha actual. Haga coincidir la dirección de la batería con la imagen dentro del compartimento de la batería.
• No confíe exclusivamente en el escáner para localizar elementos detrás de una superficie. Utilice otra información para ayudar a localizar dichos elementos antes de penetrar la superficie, incluidos los planos de construcción, los puntos de entrada visibles de tuberías y cables en las paredes, como en un sótano, y las prácticas estándar de espaciamiento de vigas.
• Siempre comience su escaneo en el modo StudScan, que escanea a través de superficies de hasta 19 mm de profundidad. Escanear en el modo DeepScan^® puede detectar un objeto más atrás de la pared que puede o no ser una viga.
• Siempre escanee las vigas a diferentes alturas en la pared y marque la ubicación de cada objetivo indicado por el detector de vigas. Esto se llama "mapear la pared". Es probable que las tuberías y otros objetos no den lecturas consistentes desde el piso hasta el techo, como lo haría una viga.
• Las lecturas siempre deben ser consistentes y repetibles.
• Se recomiendan los detectores de vigas Zircon solo para uso en interiores.
• Las vigas normalmente van desde el piso hasta el techo, excepto por encima y por debajo de las ventanas, y por encima de las puertas.
• Otros objetos que comúnmente se encuentran en paredes, pisos o techos son tuberías de agua, líneas de gas, cortafuegos y cableado eléctrico.
• La profundidad de detección y la precisión pueden variar según las condiciones del entorno de escaneo, como el contenido mineral, la humedad, la textura y la consistencia de los materiales de la pared.
• Siempre corte la energía cuando trabaje cerca de cables eléctricos.
• Dependiendo de la proximidad del cableado eléctrico o las tuberías a la superficie de la pared, el escáner puede detectarlos de la misma manera que las vigas. Siempre se debe tener precaución al clavar, cortar o perforar paredes, pisos y techos que puedan contener estos elementos.
• Las vigas y viguetas normalmente están espaciadas a 40 o 60 cm de centro a centro, normalmente tienen 38 mm de ancho y pueden estar separadas por cortafuegos. Cualquier cosa que esté más junta o que tenga un ancho diferente puede no ser una viga o vigueta.

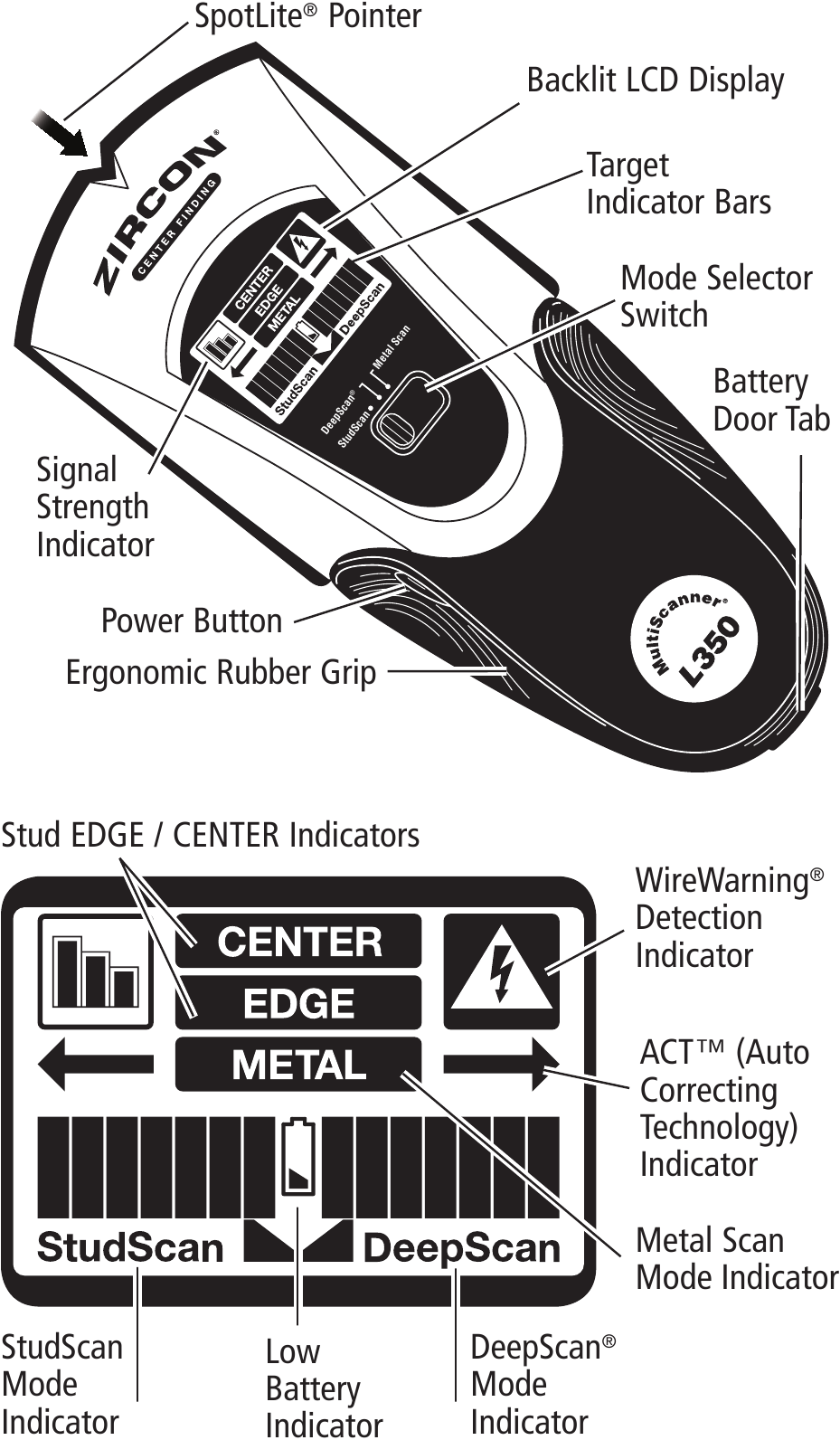

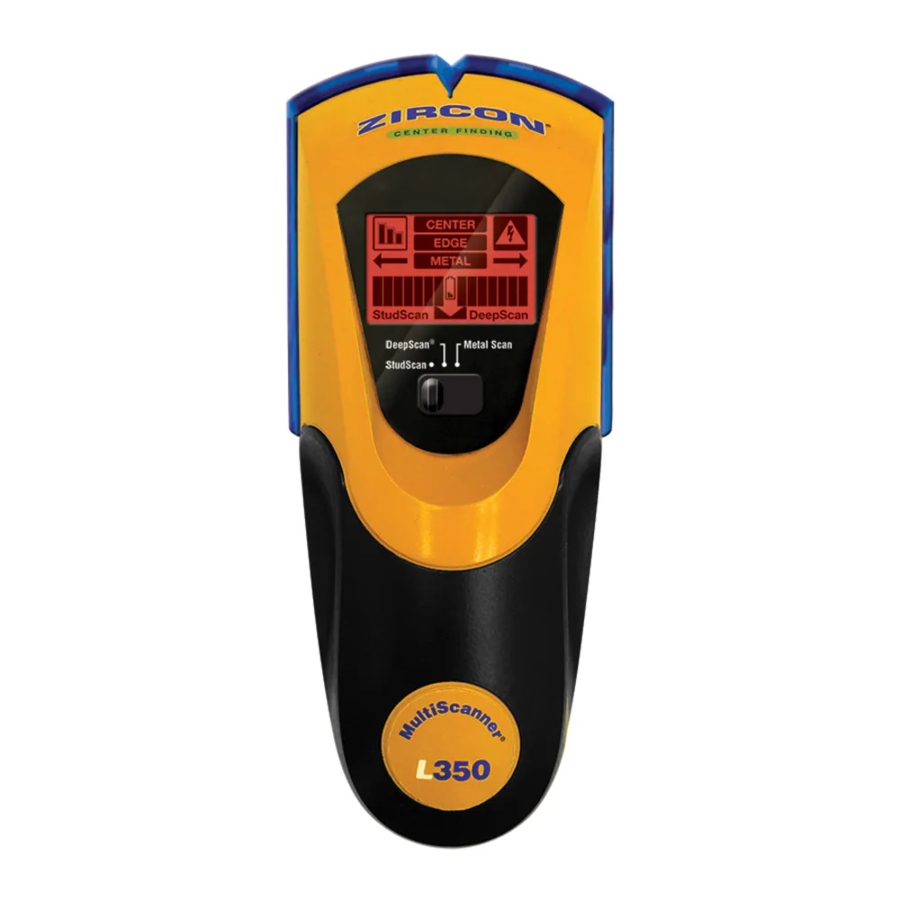

DESCRIPCIÓN GENERAL

3 modos de escaneo:

• StudScan localiza el centro y los bordes de la viga (madera o metal) hasta 19 mm de profundidad
• DeepScan localiza el centro y los bordes de la viga hasta 38 mm de profundidad
• Metal Scan localiza metales ferrosos (magnéticos), como el acero, hasta 75 mm de profundidad, y metales no ferrosos (no magnéticos), como el cobre, hasta 38 mm de profundidad

Detección WireWarning detecta y alerta automáticamente sobre cables de CA (corriente alterna) activos y sin blindaje de hasta 50 mm de profundidad en todos los modos.

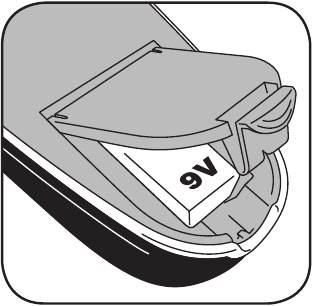

INSTALE LA BATERÍA DE 9 VOLTIOS

Siempre use una batería alcalina nueva de 9V con una fecha de vencimiento extendida de al menos 3 años posterior a la fecha actual. Haga coincidir la dirección de la batería con la imagen dentro del compartimento de la batería.

No confíe exclusivamente en la herramienta para localizar elementos detrás de una superficie. Utilice otra información para ayudar a localizar elementos antes de penetrar la superficie, incluidos los planos de construcción, los puntos de entrada visibles de tuberías y cables en las paredes, como en un sótano, y las prácticas estándar de espaciamiento de vigas.

SELECCIONAR MODO / ENCENDIDO

Mueva el interruptor selector de modo al modo deseado: StudScan, DeepScan o Metal Scan.

Para activar el escáner, presione y mantenga presionado el botón de encendido (Power Button).
Si no se presiona y mantiene presionado el botón de encendido (Power Button), la unidad se apaga.

ENCONTRAR UNA VIGA

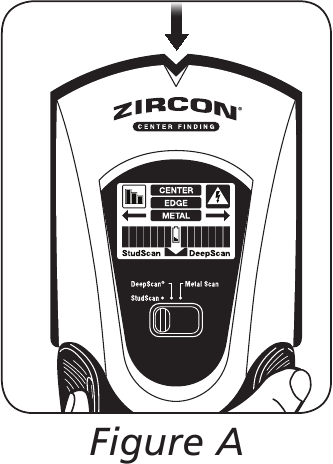

Para obtener los mejores resultados, sostenga el escáner como se muestra (Figura A) y muévase lentamente al escanear. No toque la superficie durante la calibración o el escaneo.

1. Configure el modo en StudScan.
2. Mantenga el escáner plano contra la pared, luego presione y mantenga presionado el botón de encendido (Power Button). En 1 a 2 segundos, la unidad se calibrará. Un pitido corto confirma que la calibración está completa.
   NO MUEVA EL ESCÁNER DURANTE LA CALIBRACIÓN.

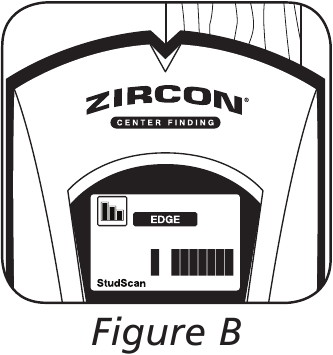

3. Mientras mantiene presionado el botón de encendido (Power Button), deslice el escáner lentamente a lo largo de la pared. Cuando el escáner encuentra Figura B el borde de una viga, se muestra EDGE (BORDE). (Figura B)

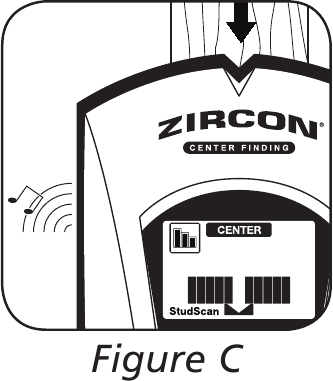

4. Continúe deslizando. Cuando el escáner encuentra el centro de una viga, se muestra CENTER (CENTRO), la luz se ilumina, 3 barras muestran la intensidad de la señal y suena un zumbador. (Figura C)

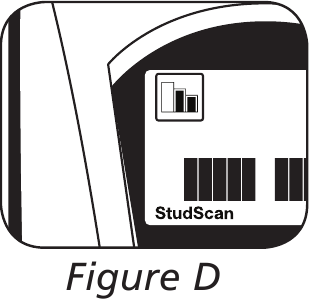

   NOTA: Si solo se muestran dos barras de señal (Figura D), la viga puede estar demasiado profunda. Seleccione el modo DeepScan y repita el escaneo.

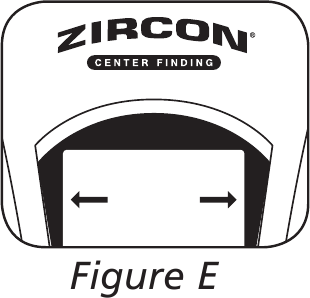

   El escáner se recalibra automáticamente cuando está en uso. Si aparecen flechas en la pantalla (Figura E), el escáner se calibró demasiado cerca de una viga y luego se alejó. Esto es ACT (Tecnología de Autocorrección).


ESCANEAR EN MODO DEEPSCAN

El modo DeepScan puede detectar vigas de hasta 38 mm de profundidad.
Para buscar vigas más profundas o para usar con paredes más gruesas:

1. Configure el modo en DeepScan.
2. Repita los pasos 2 a 4 en ENCONTRAR UNA VIGA.

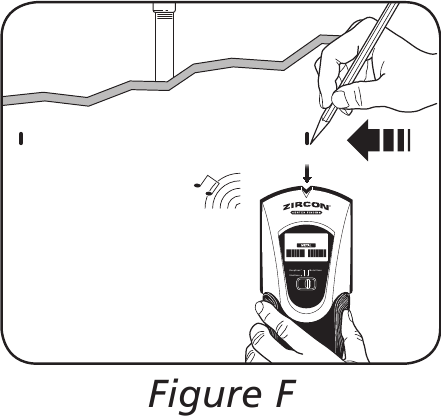

ESCANEAR EN BUSCA DE METAL

Utilice el modo Metal Scan para determinar si la viga encontrada es de madera o una viga o tubería de metal.

1. Configure el modo en Metal Scan.
2. Para obtener la máxima sensibilidad, presione y mantenga presionado el botón de encendido (Power Button). Mantenga el escáner alejado de la superficie hasta que un pitido corto confirme que la calibración está completa, luego colóquelo contra la superficie que se va a escanear.
3. Mientras continúa manteniendo presionado el botón de encendido (Power Button), deslice el escáner lentamente contra la pared. Marque el lugar donde se muestran las barras más centrales. Para una lectura fuerte, el escáner se iluminará y sonará un pitido constante. (Figura F)

4. Continúe deslizando en la misma dirección hasta que las barras se reduzcan, luego invierta la dirección. Marque el lugar donde las barras de la pantalla alcanzan su punto máximo. El punto medio entre las dos marcas es la ubicación del objeto metálico.
   NOTA: Si la unidad indica un área grande de metal, refine el escaneo para encontrar el centro con mayor precisión.

REFINAR ESCANEO DE METAL

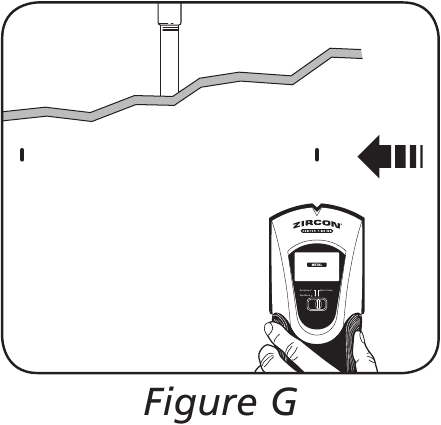

1. Suelte el botón de encendido y luego coloque el escáner sobre una de las marcas anteriores. Esto se restablecerá a una sensibilidad más baja y reducirá el área de escaneo. (Figura G)

2. Mantenga presionado el botón de encendido, luego repita los pasos 3 y 4 en ESCANEAR EN BUSCA DE METAL.

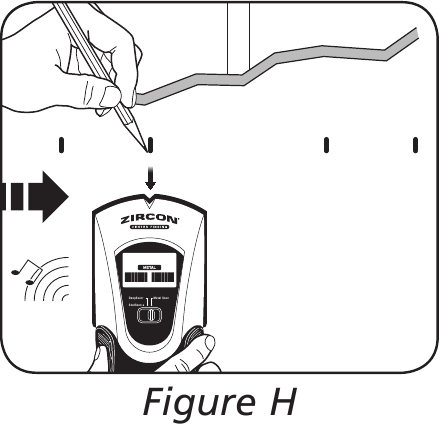

3. Repita según sea necesario para aumentar la precisión. (Figura H)

   NOTA: Si se muestran barras, hay metal presente. Los objetivos pequeños u objetivos profundos debajo de la superficie pueden mostrar solo una o dos barras, y es posible que el escáner no pueda ubicar el centro del metal.

NO ASUMA QUE NO HAY CABLES ELÉCTRICOS ACTIVOS EN LA PARED. NO REALICE ACCIONES QUE PUEDAN SER PELIGROSAS SI LA PARED CONTIENE UN CABLE ELÉCTRICO ACTIVO. SIEMPRE CORTE EL SUMINISTRO ELÉCTRICO, DE GAS Y DE AGUA ANTES DE PENETRAR UNA SUPERFICIE. EL NO SEGUIR ESTAS INSTRUCCIONES PUEDE RESULTAR EN DESCARGA ELÉCTRICA, INCENDIO Y/O LESIONES GRAVES O DAÑOS A LA PROPIEDAD.

DETECCIÓN WIREWARNING

La función de detección WireWarning de Zircon^® funciona continuamente en todos los modos. Cuando se detecta voltaje de CA activo y sin blindaje, se muestra el indicador de detección WireWarning. Si el escaneo comienza sobre un cable de CA activo, el indicador parpadeará continuamente.

Tenga extrema precaución en estas circunstancias, o siempre que haya cableado de CA activo presente.

ES POSIBLE QUE EL ESCÁNER NO DETECTE CORRIENTE ACTIVA SI LOS CABLES ESTÁN A MÁS DE 50 mm POR DEBAJO DE LA SUPERFICIE ESCANEADA, EN HORMIGÓN, ENCAJONADOS EN CONDUCTOS, DETRÁS DE UNA PARED DE CIZALLAMIENTO DE MADERA CONTRACHAPADA O UN REVESTIMIENTO DE PARED METÁLICO, O SI HAY HUMEDAD PRESENTE EN EL ENTORNO O LA SUPERFICIE ESCANEADA.

TRABAJANDO CON DIFERENTES MATERIALES

Papel tapiz Este escáner funciona normalmente en paredes cubiertas con papel tapiz o tela, a menos que los materiales sean de lámina metálica, contengan fibras metálicas o aún estén húmedos después de la aplicación. Es posible que el papel tapiz deba secarse durante varias semanas después de la aplicación.

Paredes recién pintadas Puede tardar una semana o más en secarse después de la aplicación. Si es difícil ubicar un montante en el modo StudScan en pintura seca o recién seca, cambie al modo Metal Scan para ubicar los clavos o tornillos para paneles de yeso que sujetan los paneles de yeso a los montantes.

Listones y yeso Debido a las irregularidades en el grosor del yeso, es difícil para este escáner ubicar los montantes en cualquiera de los modos de escaneo de montantes. Cambie al modo Metal Scan para ubicar las cabezas de los clavos que sujetan los listones de madera a los montantes. Si el yeso tiene refuerzo de malla metálica, el escáner no podrá detectar los montantes a través de ese material.

Paredes muy texturizadas o techos acústicos Cuando escanee un techo o pared con una superficie irregular, coloque cartón delgado en la superficie a escanear y escanee sobre el cartón en el modo DeepScan. Si se reciben resultados de escaneo irregulares, cambie al modo Metal Scan para ubicar los clavos o tornillos para paneles de yeso que se alinean verticalmente donde se coloca un montante o vigueta.

Pisos de madera, contrapisos o paneles de yeso sobre revestimiento de madera contrachapada Use el modo DeepScan y mueva el escáner lentamente. El indicador de intensidad de la señal puede mostrar solo una o dos barras cuando el escáner ubica un montante a través de una superficie gruesa.

Este escáner no puede escanear en busca de montantes y viguetas de madera a través de alfombras y acolchado. En situaciones problemáticas, intente usar el modo Metal Scan para ubicar los clavos o tornillos que pueden alinearse vertical u horizontalmente donde se coloca un montante o vigueta, respectivamente.

NOTA: La profundidad de detección y la precisión pueden variar según las condiciones del entorno de escaneo, como el contenido mineral, la humedad, la textura y la consistencia de los materiales de la pared.

Cableado eléctrico y tuberías Dependiendo de la proximidad del cableado eléctrico o las tuberías a la superficie de la pared, el escáner puede detectarlos de la misma manera que los montantes. Siempre se debe tener precaución al clavar, cortar o taladrar en paredes, pisos y techos que puedan contener estos elementos.

Los montantes y las viguetas normalmente están espaciados a 40 o 60 cm de centro a centro y tienen 38 mm de ancho. Cualquier cosa más junta o de un ancho diferente puede no ser un montante o una vigueta.
