Zircon StudSensor L30 - Manual del detector de vigas que encuentra bordes

Contenidos

ANTES DE COMENZAR

LOS DETECTORES DE VIGAS ZIRCON® FUNCIONAN DETECTANDO CAMBIOS DE DENSIDAD DETRÁS DE LA PARED. SE PUEDEN DETECTAR OTROS OBJETOS, ESPECIALMENTE SI ESTÁN MUY CERCA DE LA PARED. NO ASUMA QUE TODO LO DETECTADO ES UNA VIGA.

  • Siempre use una batería alcalina nueva con una fecha de vencimiento extendida. Haga coincidir la dirección de la batería con la imagen dentro del compartimento de la batería.
  • No confíe exclusivamente en la herramienta para ubicar elementos detrás de una superficie. Utilice otra información para ayudar a ubicar dichos elementos antes de penetrar la superficie, incluidos los planos de construcción, los puntos de entrada visibles de tuberías y cableado en las paredes, como en un sótano, y las prácticas estándar de espaciamiento de vigas.
  • Siempre escanee las vigas a diferentes alturas en la pared y marque la ubicación de cada objetivo indicado por el detector de vigas. Esto se llama "mapear la pared". Es probable que las tuberías y otros objetos no den lecturas consistentes desde el piso hasta el techo, como lo hará una viga.
  • Las lecturas siempre deben ser consistentes y repetibles.
  • Los detectores de vigas Zircon® se recomiendan solo para uso en interiores.
  • Las vigas normalmente van desde el piso hasta el techo, excepto por encima y por debajo de las ventanas, y por encima de las puertas.
  • Otros objetos que comúnmente se encuentran en paredes, pisos o techos son tuberías de agua, líneas de gas, cortafuegos y cableado eléctrico.
  • La profundidad de detección y la precisión pueden variar según las condiciones del entorno de escaneo, como el contenido mineral, la humedad, la textura y la consistencia de los materiales de la pared.
  • Siempre corte la energía cuando trabaje cerca de cables eléctricos.
  • Dependiendo de la proximidad del cableado eléctrico o las tuberías a la superficie de la pared, la herramienta puede detectarlos de la misma manera que las vigas. Siempre se debe tener precaución al clavar, cortar o perforar paredes, pisos y techos que puedan contener estos elementos.
  • Las vigas y viguetas normalmente están espaciadas a 16 o 24" (40 o 60 cm) de distancia, normalmente tienen 11⁄2" (38 mm) de ancho y pueden estar separadas por cortafuegos. Cualquier cosa que esté más cerca o tenga un ancho diferente puede no ser una viga o vigueta.

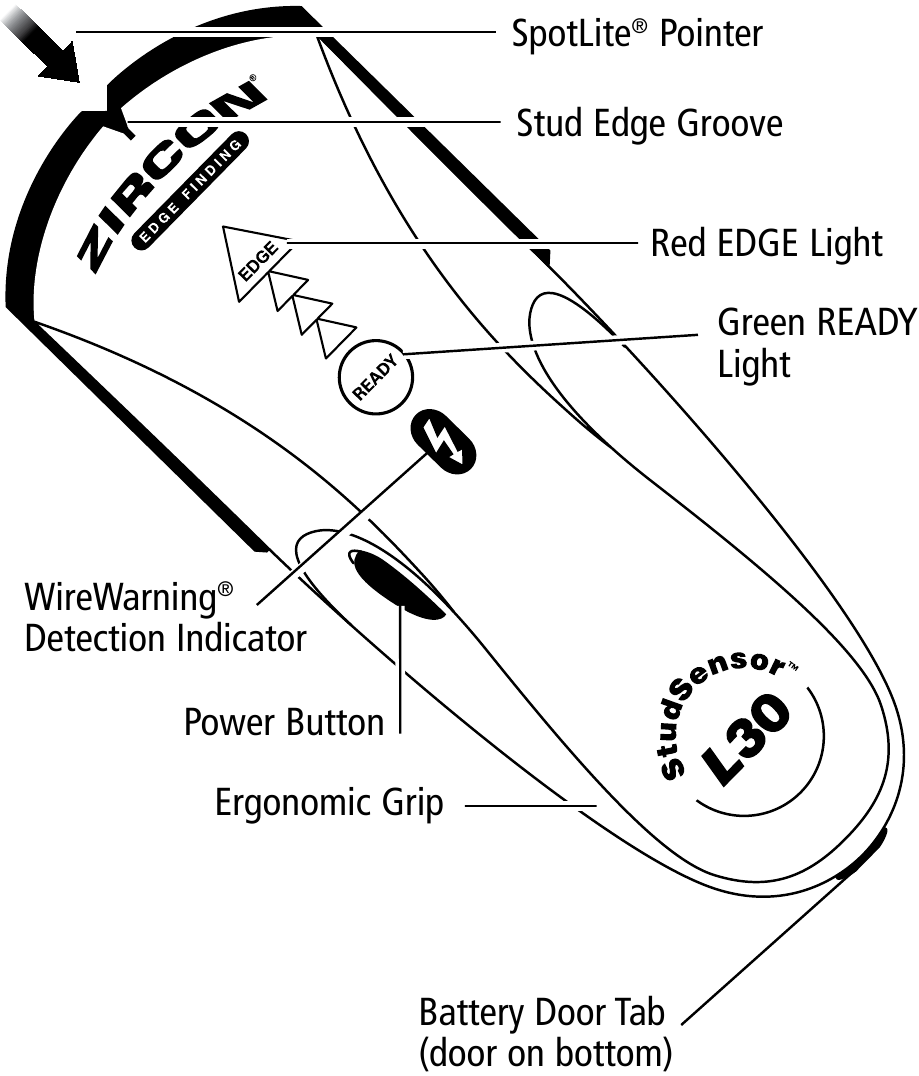

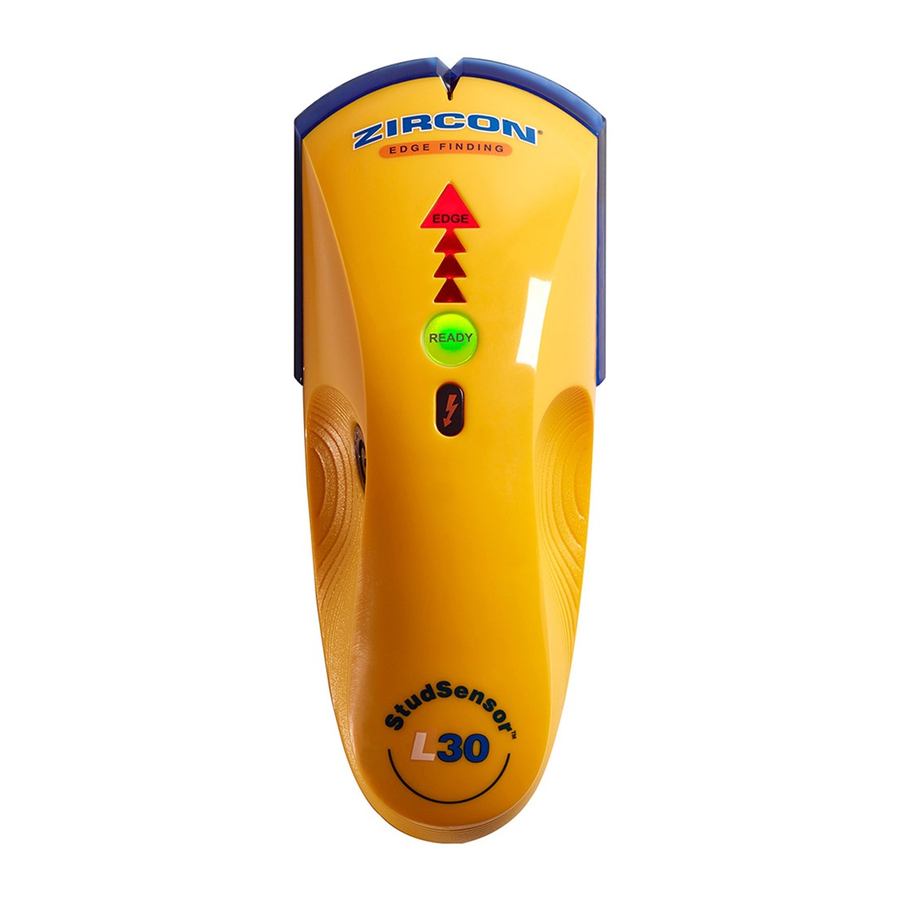

Partes y características

Partes y características

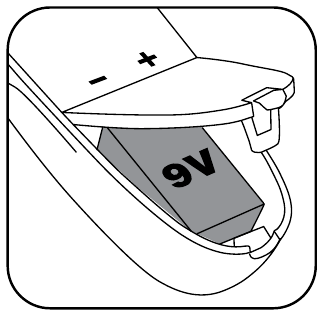

INSTALE LA BATERÍA DE 9 VOLTIOS

Siempre use una batería alcalina nueva con una fecha de vencimiento extendida. Haga coincidir la dirección de la batería con la imagen dentro del compartimento de la batería.
INSTALE LA BATERÍA DE 9 VOLTIOS


No confíe exclusivamente en la herramienta para ubicar elementos detrás de una superficie. Utilice otra información para ayudar a ubicar elementos antes de penetrar la superficie, incluidos los planos de construcción, los puntos de entrada visibles de tuberías y cableado en las paredes, como en un sótano, y las prácticas estándar de espaciamiento de vigas.

ENCENDIDO

Para activar la herramienta, presione y mantenga presionado el botón de encendido (Power Button). Si no se mantiene presionado el botón, la unidad se apaga.

ENCUENTRE UNA VIGA

La herramienta está diseñada para ubicar los bordes de las vigas de madera y metal hasta 3⁄4" (19 mm) detrás de la superficie escaneada.
La precisión de la posición de una viga encontrada suele estar dentro de 1⁄8" (3 mm).

Para obtener los mejores resultados, sostenga la herramienta como se muestra (Figura A) y muévase lentamente al escanear.

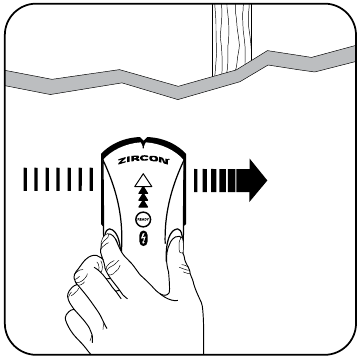

ENCUENTRE UNA VIGA - Paso 1
Figura A

No toque la superficie durante la calibración o el escaneo.

  1. Sostenga la herramienta plana contra la pared, luego presione y mantenga presionado el botón de encendido (Power Button). En 1 a 2 segundos, la unidad se calibrará y la luz verde de LISTO (READY) se iluminará.
    NO MUEVA LA HERRAMIENTA DURANTE LA CALIBRACIÓN.
  2. Mientras mantiene presionado el botón de encendido (Power Button), deslice la herramienta lentamente a lo largo de la pared.
  3. Cuando la herramienta alcance el borde de la viga, la luz roja de BORDE (EDGE) se iluminará, el puntero SpotLite® brillará y sonará un tono constante. Marque el lugar. (Figura B)

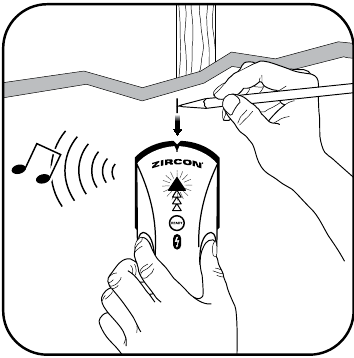

    ENCUENTRE UNA VIGA - Paso 2
    Figura B
  4. Sin soltar el botón de encendido (Power Button), continúe la dirección de escaneo hasta que la luz roja de BORDE (EDGE) y el puntero SpotLite® se apaguen, luego invierta la dirección.
  5. Deslice la herramienta hasta que se detecte el otro borde de la viga y marque esto también. (Figura C) El centro de la viga es el punto medio entre las dos marcas.

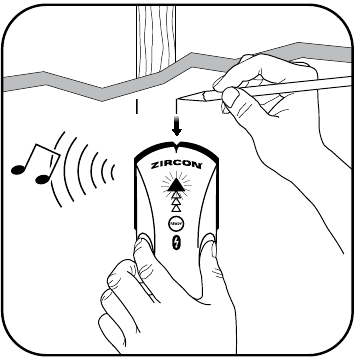

    ENCUENTRE UNA VIGA - Paso 3
    Figura C

ADVERTENCIA DE SOBRE LA VIGA

Si el escaneo comienza directamente sobre una viga, la herramienta emitirá un pitido continuo.
Si esto sucede, reinicie el escaneo en una ubicación diferente.

DETECCIÓN WIREWARNING®

La detección WireWarning® funciona continuamente durante un escaneo. Cuando se detecta voltaje de CA vivo y sin blindaje, se enciende el indicador de detección WireWarning®.
Si el escaneo comienza sobre un cable de CA vivo, el indicador de detección WireWarning® parpadeará continuamente. (Figura D)

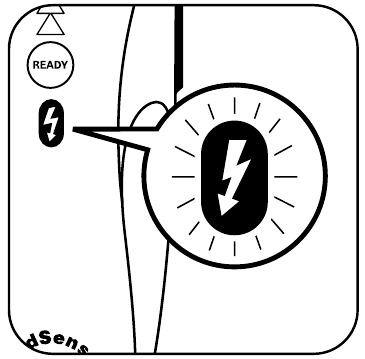

DETECCIÓN WIREWARNING®
Figura D

Tenga extrema precaución en estas circunstancias, y siempre que se sospeche de cableado de CA vivo.


ES POSIBLE QUE LA HERRAMIENTA NO DETECTE CORRIENTE SI LOS CABLES ESTÁN A MÁS DE 2" (50 mm) POR DEBAJO DE LA SUPERFICIE ESCANEADA, EN CONCRETO, ENCAJONADOS EN UN CONDUCTO, DETRÁS DE UNA PARED DE CORTE DE MADERA CONTRACHAPADA O UN REVESTIMIENTO DE PARED METÁLICO, O SI HAY HUMEDAD PRESENTE EN EL ENTORNO O LA SUPERFICIE ESCANEADA.


NO ASUMA QUE NO HAY CABLES ELÉCTRICOS VIVOS EN LA PARED. NO TOME ACCIONES QUE PUEDAN SER PELIGROSAS SI LA PARED CONTIENE UN CABLE ELÉCTRICO VIVO. SIEMPRE CORTE EL SUMINISTRO ELÉCTRICO, DE GAS Y DE AGUA ANTES DE PENETRAR UNA SUPERFICIE. EL NO SEGUIR ESTAS INSTRUCCIONES PUEDE RESULTAR EN DESCARGA ELÉCTRICA, INCENDIO Y/O LESIONES GRAVES O DAÑOS A LA PROPIEDAD.

TRABAJANDO CON DIFERENTES MATERIALES

Papel tapiz
Esta herramienta funciona normalmente en paredes cubiertas con papel tapiz o tela, a menos que los materiales sean de papel de aluminio metálico, contengan fibras metálicas o aún estén húmedos después de la aplicación. Es posible que el papel tapiz deba secarse durante varias semanas después de la aplicación.

Paredes recién pintadas
La pintura puede tardar una semana o más en secarse después de la aplicación.

Listones y yeso
Debido a las irregularidades en el grosor del yeso, no se recomienda el uso de esta herramienta en listones y yeso.

Paredes muy texturizadas o techos acústicos
Cuando escanee un techo o pared con una superficie irregular, coloque cartón delgado en la superficie que se va a escanear. Esta herramienta no puede escanear vigas y viguetas de madera a través de alfombras y acolchado.

Cableado eléctrico y tuberías
Dependiendo de la proximidad del cableado eléctrico o las tuberías a la superficie de la pared, la herramienta puede detectarlos de la misma manera que las vigas.

Siempre se debe tener precaución al clavar, cortar o perforar paredes, pisos y techos que puedan contener estos elementos.

Las vigas y viguetas normalmente están espaciadas a 16 o 24" (40 o 60 cm) de distancia y tienen 11⁄2" (38 mm) de ancho. Cualquier cosa que esté más cerca o tenga un ancho diferente puede no ser una viga o vigueta.

advertencia NOTA: La profundidad de detección y la precisión pueden variar según las condiciones del entorno de escaneo, como el contenido mineral, la humedad, la textura y la consistencia de los materiales de la pared.

Esta herramienta no está diseñada para usarse con:

  • Baldosas de cerámica
  • Alfombras y acolchado
  • Papel tapiz con fibras metálicas
  • Paredes recién pintadas que aún están húmedas (pueden tardar una semana o más en secarse después de la aplicación)
  • Paredes de listones y yeso
  • Tablero de aislamiento cubierto de papel de aluminio
  • Vidrio o cualquier otro material denso
  • Superficies de más de 3⁄4" (19 mm) de espesor

SOLUCIÓN DE PROBLEMAS Y CONSEJOS DE CONSTRUCCIÓN

SITUACIÓN CAUSA PROBABLE SOLUCIÓN
Sin indicaciones. No hay vigas en el área. Mueva la herramienta varias pulgadas (13 a 15 cm) hacia la izquierda o hacia la derecha y comience de nuevo.
El icono de LISTO (READY) se muestra pero no sucede nada al escanear. Es posible que la herramienta no esté plana contra la pared. Sostenga la herramienta de modo que las almohadillas en la parte posterior hagan contacto total con la superficie.
La unidad emite pitidos repetidamente. La herramienta se calibró sobre una viga o en una parte densa de la pared. Apague la herramienta, muévala unas pocas pulgadas (5 a 8 cm), presione el botón de encendido (Power Button) y comience de nuevo.
Herramienta inclinada o levantada durante el escaneo. En superficies rugosas, coloque cartón delgado en la pared, escaneando sobre él para ayudar a deslizar la herramienta más suavemente.
La herramienta detecta objetos que no son vigas o encuentra más vigas de las que debería haber. El cableado eléctrico y las tuberías de metal o plástico pueden estar cerca o tocando la parte posterior de la superficie de la pared. Verifique si hay otras vigas espaciadas equitativamente a cada lado a 12, 16 o 24" (30, 40 o 60 cm), o verifique si está la misma viga en puntos directamente arriba o debajo del área de escaneo inicial. Las vigas correrán rectas hacia arriba y hacia abajo, desde el piso hasta el techo, mientras que las tuberías pueden cambiar de dirección. Las vigas estándar miden aproximadamente 11⁄2" (38 mm) entre los bordes. Cualquier cosa más grande o más pequeña probablemente no sea una viga (a menos que esté cerca de una puerta o ventana).
Tenga precaución al clavar, serrar o perforar paredes, pisos y techos donde puedan existir estos elementos.
Se sospecha de cables eléctricos, pero la detección WireWarning® no alerta.
  • Los cables están protegidos por un conducto de metal, un cable trenzado o un revestimiento de pared metálico.
  • Es posible que los cables a más de 2" (50 mm) de profundidad de la superficie no se detecten.
  • Es posible que los cables no estén activos.
  • Si hay un interruptor de salida, gírelo a la posición de ENCENDIDO (ON) mientras escanea, pero APÁGUELO (OFF) cuando trabaje cerca de los cables. Tenga mucho cuidado si el área tiene madera contrachapada, un respaldo de madera gruesa detrás de la placa de yeso o paredes que son más gruesas de lo normal.
  • Ver lo anterior.
  • Enchufe una lámpara en el tomacorriente y enciéndala para probar si los cables están activos.

Advertencia de registro de la Parte 15 Clase B de la FCC: Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones:

  1. este dispositivo no puede causar interferencias dañinas, y
  2. este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que pueda causar un funcionamiento no deseado.

info@zircon.com
www.zircon.com
