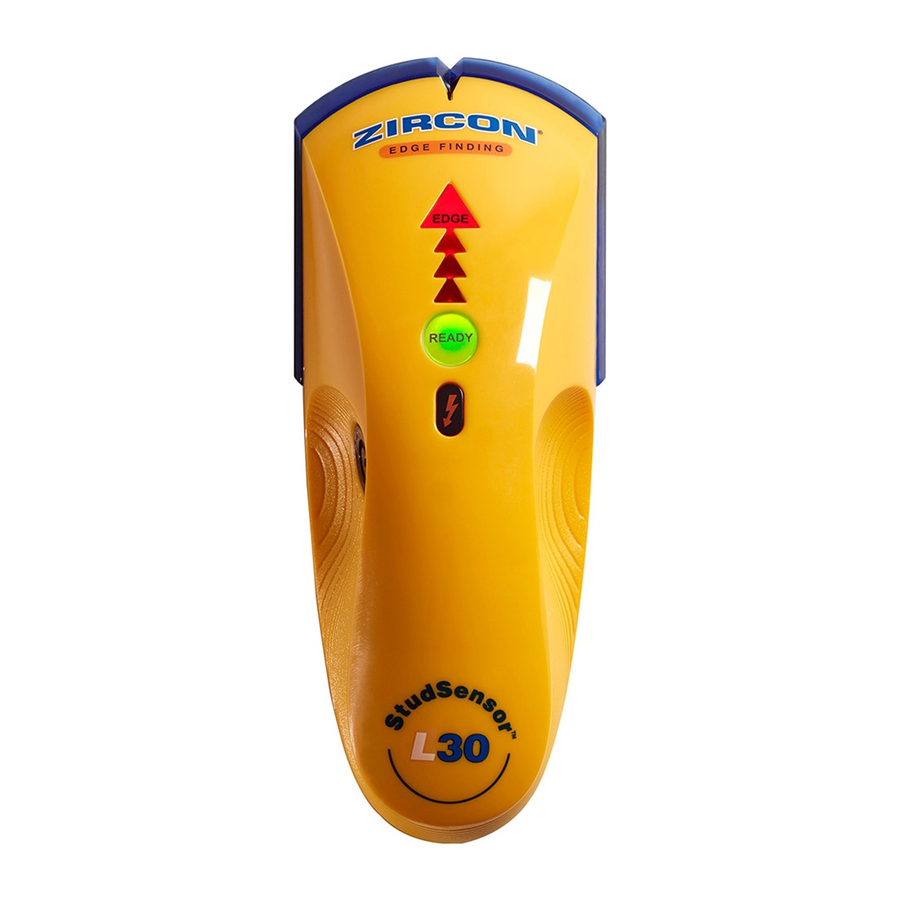

Zircon StudSensor L30 - Manual do Detector de Montantes com Localização de Bordas

Conteúdo

ANTES DE COMEÇAR

OS DETECTORES DE MONTANTES ZIRCON® FUNCIONAM DETETANDO MUDANÇAS DE DENSIDADE ATRÁS DA PAREDE. OUTROS OBJETOS PODEM SER DETETADOS, ESPECIALMENTE SE ESTIVEREM MUITO PRÓXIMOS DA PAREDE. NÃO PRESUMA QUE TUDO O QUE É DETETADO É UM MONTANTE.

  • Utilize sempre uma pilha alcalina nova com uma data de validade alargada. Faça corresponder a direção da pilha à imagem no interior do compartimento da pilha.
  • Não dependa exclusivamente da ferramenta para localizar itens atrás de uma superfície. Utilize outras informações para ajudar a localizar tais itens antes de penetrar na superfície, incluindo plantas de construção, pontos de entrada visíveis de tubos e cabos nas paredes, como numa cave, e práticas padrão de espaçamento de montantes.
  • Analise sempre os montantes em várias alturas diferentes na parede e marque a localização de cada alvo indicado pelo detetor de montantes. Isto chama-se "mapear a parede". É provável que os tubos e outros objetos não forneçam leituras consistentes do chão ao teto, como um montante.
  • As leituras devem ser sempre consistentes e repetíveis.
  • Os detetores de montantes Zircon® são recomendados apenas para uso interior.
  • Os montantes normalmente estendem-se do chão ao teto, exceto acima e abaixo das janelas e acima das portas.
  • Outros objetos normalmente contidos em paredes, pisos ou tetos são tubos de água, tubos de gás, corta-fogos e cablagem elétrica.
  • A profundidade de deteção e a precisão podem variar dependendo das condições do ambiente de digitalização, como o conteúdo mineral, a humidade, a textura e a consistência dos materiais da parede.
  • Desligue sempre a alimentação quando trabalhar perto de fios elétricos.
  • Dependendo da proximidade da cablagem elétrica ou dos tubos à superfície da parede, a ferramenta pode detetá-los da mesma forma que os montantes. Deve-se ter sempre cuidado ao pregar, cortar ou furar paredes, pisos e tetos que possam conter estes itens.
  • Os montantes e as vigas são normalmente espaçados a 16 ou 24" (40 ou 60 cm) de distância, têm normalmente 11⁄2" (38 mm) de largura e podem ser separados por corta-fogos. Qualquer coisa mais próxima ou com uma largura diferente pode não ser um montante ou uma viga.

Peças e Características

Peças e Características

INSTALAR A PILHA DE 9 VOLTS

Utilize sempre uma pilha alcalina nova com uma data de validade alargada. Faça corresponder a direção da pilha à imagem no interior do compartimento da pilha.
INSTALAR A PILHA DE 9 VOLTS


Não dependa exclusivamente da ferramenta para localizar itens atrás de uma superfície. Utilize outras informações para ajudar a localizar itens antes de penetrar na superfície, incluindo plantas de construção, pontos de entrada visíveis de tubos e cabos nas paredes, como numa cave, e práticas padrão de espaçamento de montantes.

LIGAR

Para ativar a ferramenta, pressione e mantenha pressionado o botão Power (Ligar/Desligar). Se o botão não for mantido pressionado, a unidade desliga-se.

ENCONTRAR UM MONTANTE

A ferramenta foi concebida para localizar as bordas de montantes de madeira e metal até 3⁄4" (19 mm) atrás da superfície digitalizada.
A precisão da posição de um montante encontrado está normalmente dentro de 1⁄8" (3 mm).

Para obter melhores resultados, segure a ferramenta conforme mostrado (Figura A) e mova-se lentamente ao digitalizar.
ENCONTRAR UM MONTANTE - Passo 1
Figura A

Não toque na superfície durante a calibração ou digitalização.

  1. Mantenha a ferramenta plana contra a parede, depois pressione e mantenha pressionado o botão Power (Ligar/Desligar). Em 1 a 2 segundos, a unidade irá calibrar e a luz verde READY (PRONTO) acender-se-á.
    NÃO MOVA A FERRAMENTA DURANTE A CALIBRAÇÃO.
  2. Enquanto mantém pressionado o botão Power (Ligar/Desligar), deslize a ferramenta lentamente ao longo da parede.
  3. Quando a ferramenta atingir a borda do montante, a luz vermelha EDGE (BORDA) acender-se-á, o SpotLite® Pointer (Ponteiro SpotLite®) brilhará e um tom constante soará. Marque o local. (Figura B)
    ENCONTRAR UM MONTANTE - Passo 2
    Figura B
  4. Sem libertar o botão Power (Ligar/Desligar), continue a direção da digitalização até que a luz vermelha EDGE (BORDA) e o SpotLite® Pointer (Ponteiro SpotLite®) se apaguem, depois inverta a direção.
  5. Deslize a ferramenta até que a outra borda do montante seja detetada e marque também esta. (Figura C) O centro do montante é o ponto médio entre as duas marcas.
    ENCONTRAR UM MONTANTE - Passo 3
    Figura C

AVISO DE SOBREPOSIÇÃO DO MONTANTE

Se a digitalização começar diretamente sobre um montante, a ferramenta emitirá um bipe contínuo.
Se isto acontecer, reinicie a digitalização num local diferente.

DETEÇÃO WIREWARNING®

A Deteção WireWarning® funciona continuamente durante uma digitalização. Quando é detetada tensão CA ativa e não blindada, o Indicador de Deteção WireWarning® acende-se.
Se a digitalização começar sobre um fio CA ativo, o Indicador de Deteção WireWarning® piscará continuamente. (Figura D)
DETEÇÃO WIREWARNING®
Figura D

Tenha extremo cuidado nestas circunstâncias e sempre que suspeitar de cablagem CA ativa.


A FERRAMENTA PODE NÃO DETETAR CORRENTE ATIVA SE OS FIOS ESTIVEREM A MAIS DE 2" (50 mm) ABAIXO DA SUPERFÍCIE DIGITALIZADA, EM BETÃO, ENCAIXADOS EM CONDUTAS, ATRÁS DE UMA PAREDE DE CORTANTE DE PLYWOOD OU REVESTIMENTO DE PAREDE METÁLICO, OU SE A HUMIDADE ESTIVER PRESENTE NO AMBIENTE OU NA SUPERFÍCIE DIGITALIZADA.


NÃO PRESUMA QUE NÃO EXISTEM FIOS ELÉTRICOS ATIVOS NA PAREDE. NÃO TOME MEDIDAS QUE POSSAM SER PERIGOSAS SE A PAREDE CONTIVER UM FIO ELÉTRICO ATIVO. DESLIGUE SEMPRE AS FONTES DE ALIMENTAÇÃO ELÉTRICA, GÁS E ÁGUA ANTES DE PENETRAR NUMA SUPERFÍCIE. A NÃO OBSERVAÇÃO DESTAS INSTRUÇÕES PODE RESULTAR EM CHOQUE ELÉTRICO, INCÊNDIO E/OU LESÕES GRAVES OU DANOS MATERIAIS.

TRABALHAR COM DIFERENTES MATERIAIS

Papel de parede
Esta ferramenta funciona normalmente em paredes cobertas com papel de parede ou tecido, a menos que os materiais sejam folha metálica, contenham fibras metálicas ou ainda estejam húmidos após a aplicação. O papel de parede pode precisar de secar durante várias semanas após a aplicação.

Paredes recentemente pintadas
A tinta pode demorar uma semana ou mais a secar após a aplicação.

Ripado e gesso
Devido às irregularidades na espessura do gesso, esta ferramenta não é recomendada para uso em ripado e gesso.

Paredes com muita textura ou tetos acústicos
Ao digitalizar um teto ou parede com uma superfície irregular, coloque cartão fino na superfície a ser digitalizada. Esta ferramenta não consegue digitalizar montantes e vigas de madeira através de alcatifa e enchimento.

Cablagem elétrica e tubos
Dependendo da proximidade da cablagem elétrica ou dos tubos à superfície da parede, a ferramenta pode detetá-los da mesma forma que os montantes.

Deve-se ter sempre cuidado ao pregar, cortar ou furar paredes, pisos e tetos que possam conter estes itens.

Os montantes e as vigas são normalmente espaçados a 16 ou 24" de distância (40 ou 60 cm) e têm 11⁄2" (38 mm) de largura. Qualquer coisa mais próxima ou com uma largura diferente pode não ser um montante ou uma viga.

warning NOTA: A profundidade de deteção e a precisão podem variar dependendo das condições do ambiente de digitalização, como o conteúdo mineral, a humidade, a textura e a consistência dos materiais da parede.

Esta ferramenta não foi concebida para ser utilizada com:

  • Ladrilhos cerâmicos
  • Alcatifa e enchimento
  • Papel de parede com fibras metálicas
  • Paredes recentemente pintadas que ainda estão húmidas (pode demorar uma semana ou mais a secar após a aplicação)
  • Paredes de ripado e gesso
  • Placa de isolamento revestida a folha
  • Vidro ou qualquer outro material denso
  • Superfícies com mais de 3⁄4" (19 mm)

DICAS DE RESOLUÇÃO DE PROBLEMAS E CONSTRUÇÃO

SITUAÇÃO CAUSA PROVÁVEL SOLUÇÃO
Sem indicações. Sem montantes na área. Mova a ferramenta vários centímetros (13 a 15 cm) para a esquerda ou para a direita e comece novamente.
O ícone READY (PRONTO) é exibido, mas nada acontece ao digitalizar. A ferramenta pode não estar plana contra a parede. Segure a ferramenta de forma que as almofadas na parte de trás façam contacto total com a superfície.
A unidade emite bipes repetidamente. A ferramenta foi calibrada sobre um montante ou numa parte densa da parede. Desligue a ferramenta, mova-se alguns centímetros (5 a 8 cm), pressione o botão Power (Ligar/Desligar) e comece novamente.
Ferramenta inclinada ou levantada durante a digitalização. Em superfícies ásperas, coloque cartão fino na parede, digitalizando sobre ele para ajudar a deslizar a ferramenta mais suavemente.
A ferramenta deteta objetos que não sejam montantes ou encontra mais montantes do que deveria haver. A cablagem elétrica e os tubos de metal ou plástico podem estar perto ou a tocar na parte de trás da superfície da parede. Verifique se existem outros montantes igualmente espaçados para cada lado a 12, 16 ou 24" (30, 40 ou 60 cm) ou verifique se existe o mesmo montante em pontos diretamente acima ou abaixo da primeira área de digitalização. Os montantes estender-se-ão diretamente para cima e para baixo, do chão ao teto, enquanto os tubos podem mudar de direção. Os montantes padrão medem aproximadamente 11⁄2" (38 mm) entre as bordas. Qualquer coisa maior ou menor provavelmente não é um montante (a menos que esteja perto de uma porta ou janela).
Tenha cuidado ao pregar, serrar ou furar paredes, pisos e tetos onde estes itens possam existir.
Suspeita-se de fios elétricos, mas a Deteção WireWarning® não alerta.
  • Os fios são blindados por uma conduta de metal, fio entrançado ou revestimento de parede metálico.
  • Os fios com mais de 2" (50 mm) de profundidade da superfície podem não ser detetados.
  • Os fios podem não estar ativos.
  • Se houver um interruptor de tomada, coloque-o na posição ON (LIGADO) durante a digitalização, mas coloque-o na posição OFF (DESLIGADO) ao trabalhar perto dos fios. Tenha muito cuidado se a área tiver contraplacado, suporte de madeira espessa atrás do drywall ou paredes mais espessas do que o normal.
  • Veja acima.
  • Ligue uma lâmpada à tomada e ligue-a para testar se os fios estão ativos.

Aviso de Registo da Parte 15 Classe B da FCC: Este dispositivo está em conformidade com a Parte 15 das Regras da FCC. O funcionamento está sujeito às duas condições seguintes:

  1. este dispositivo não pode causar interferência prejudicial e
  2. este dispositivo deve aceitar qualquer interferência recebida, incluindo interferência que possa causar um funcionamento indesejado.
