Zircon StudSensor L30 - Reunanhakutoiminnolla varustetun seinäpalkin etsijän käyttöohje

Sisältö

1 ENNEN ALOITTAMISTA
2 Osat ja ominaisuudet
3 ASENNA 9 VOLTIN PARISTO
4 VIRRAN KYTKEMINEN
5 SEINÄPALKIN ETSIMINEN
6 VAROITUS SEINÄPALKIN PÄÄLLÄ
7 WIREWARNING -TUNNISTUS
8 TYÖSKENTELY ERI MATERIAALIEN KANSSA
9 VIANETSINTÄ JA RAKENNUSVINKKEJÄ
10 Viitteet
11 Lataa käyttöohje
12 Muilla kielillä

ENNEN ALOITTAMISTA

ZIRCON^® -SEINÄPALKIN ETSIJÄT TOIMIVAT TUNNISTAMALLA TIHEYDEN MUUTOKSIA SEINÄN TAKANA. MUUT ESINEET VOIDAAN MYÖS TUNNISTAA, ERIKOISESTI JOS NE OVAT LÄHELLÄ SEINÄÄ. ÄLÄ OLETA, ETTÄ KAIKKI TUNNISTETTU ON SEINÄPALKKI.

Käytä aina uutta alkaliparistoa, jonka viimeinen käyttöpäivä on pitkällä. Kohdista pariston suunta paristokotelon sisällä olevaan kuvaan.
Älä luota pelkästään laitteeseen etsiessäsi esineitä pinnan takaa. Käytä muita tietoja apuna esineiden paikantamisessa ennen pinnan läpäisyä, mukaan lukien rakennussuunnitelmat, näkyvät putkien ja johdotuksen sisääntulokohdat seiniin, kuten kellarissa, sekä vakiomaiset seinäpalkkien välistyset.
Etsi aina seinäpalkkeja usealta eri korkeudelta seinältä ja merkitse jokaisen seinäpalkin etsijän ilmaiseman kohteen sijainti. Tätä kutsutaan "seinän kartoittamiseksi". Putket ja muut esineet eivät todennäköisesti anna johdonmukaisia lukemia lattiasta kattoon, kuten seinäpalkki antaa.
Lukemien tulee aina olla johdonmukaisia ja toistettavia.
Zircon^® -seinäpalkkien etsijöitä suositellaan vain sisäkäyttöön.
Seinäpalkit kulkevat normaalisti lattiasta kattoon, paitsi ikkunoiden ylä- ja alapuolella sekä ovien yläpuolella.
Muita yleisesti seiniin, lattioihin tai kattoihin sisältyviä esineitä ovat vesiputket, kaasulinjat, palokatkot ja sähköjohdotus.
Tunnistussyvyys ja tarkkuus voivat vaihdella riippuen skannausympäristön olosuhteista, kuten mineraalipitoisuudesta, kosteudesta, tekstuurista ja seinämateriaalien koostumuksesta.
Katkaise aina virta, kun työskentelet sähköjohtojen lähellä.
Riippuen sähköjohtojen tai putkien läheisyydestä seinän pintaan, laite voi havaita ne samalla tavalla kuin seinäpalkit. Varovaisuutta on aina noudatettava naulattaessa, leikattaessa tai porattaessa seiniin, lattioihin ja kattoihin, jotka voivat sisältää näitä esineitä.
Seinäpalkit ja -kannattimet ovat normaalisti 16 tai 24 tuuman (40 tai 60 cm) välein, ovat normaalisti 1¹⁄₂ tuumaa (38 mm) leveitä ja ne voidaan erottaa palokatkoilla. Mikä tahansa lähempänä toisiaan tai eri levyinen ei välttämättä ole seinäpalkki tai -kannatin.

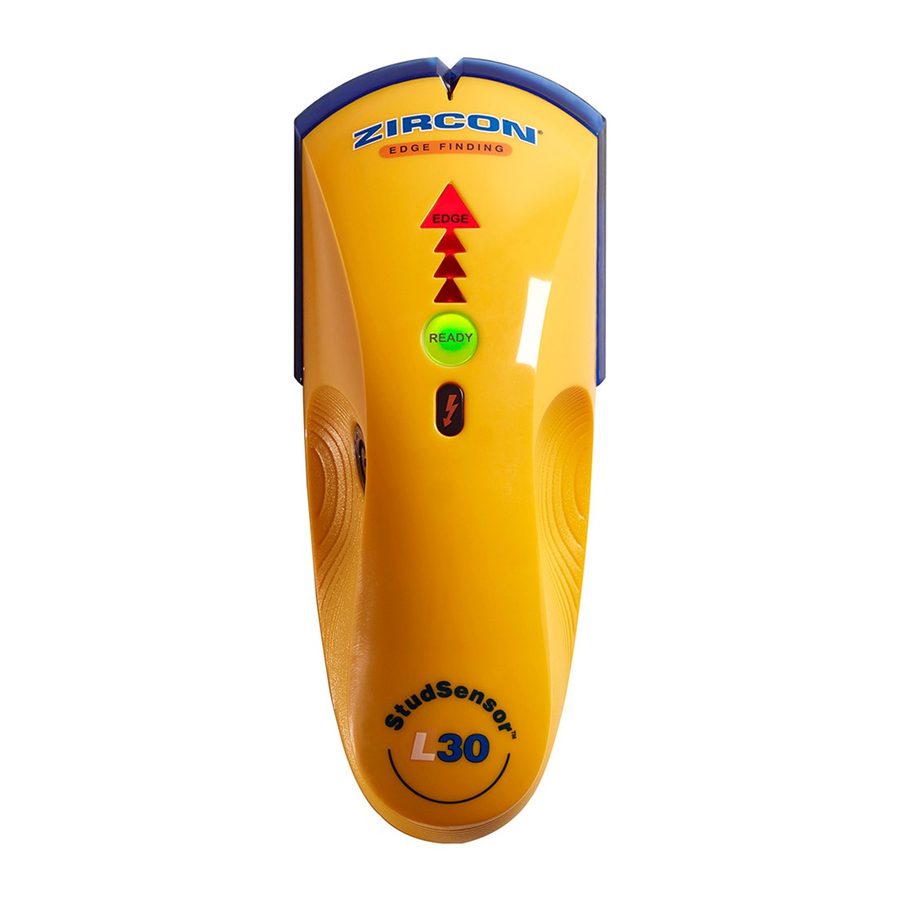

Osat ja ominaisuudet

ASENNA 9 VOLTIN PARISTO

Käytä aina uutta alkaliparistoa, jonka viimeinen käyttöpäivä on pitkällä. Kohdista pariston suunta paristokotelon sisällä olevaan kuvaan.

Älä luota pelkästään laitteeseen etsiessäsi esineitä pinnan takaa. Käytä muita tietoja apuna esineiden paikantamisessa ennen pinnan läpäisyä, mukaan lukien rakennussuunnitelmat, näkyvät putkien ja johdotuksen sisääntulokohdat seiniin, kuten kellarissa, sekä vakiomaiset seinäpalkkien välistyset.

VIRRAN KYTKEMINEN

Aktivoi laite painamalla virtapainiketta pohjaan. Jos painiketta ei pidetä pohjassa, laite sammuu.

SEINÄPALKIN ETSIMINEN

Laite on suunniteltu paikantamaan puu- ja metalliseinäpalkkien reunat jopa ³⁄₄ tuuman (19 mm) syvyydeltä skannatun pinnan takaa.
Löydetyn seinäpalkin sijainnin tarkkuus on tyypillisesti ¹⁄₈ tuuman (3 mm) sisällä.

Parhaan tuloksen saavuttamiseksi pidä laitetta kuvassa esitetyllä tavalla (Kuva A) ja liiku hitaasti skannauksen aikana.

Kuva A

Älä koske pintaan kalibroinnin tai skannauksen aikana.

Pidä laitetta tasaisesti seinää vasten, paina sitten virtapainiketta pohjaan. 1–2 sekunnissa laite kalibroituu ja vihreä READY-valo syttyy.
ÄLÄ LIIKUTA LAITETTA KALIBROINNIN AIKANA.
Pidä virtapainike pohjassa ja liu'uta laitetta hitaasti seinää pitkin.
Kun laite saavuttaa seinäpalkin reunan, punainen EDGE-valo syttyy, SpotLite^® -osoitin loistaa ja kuuluu tasainen ääni. Merkitse kohta. (Kuva B)

Kuva B
Jatka skannaussuuntaan vapauttamatta virtapainiketta, kunnes punainen EDGE-valo ja SpotLite^® -osoitin sammuvat, käännä sitten suunta.
Liu'uta laitetta, kunnes seinäpalkin toinen reuna havaitaan, ja merkitse myös tämä. (Kuva C) Seinäpalkin keskikohta on kahden merkin välinen keskipiste.

Kuva C

VAROITUS SEINÄPALKIN PÄÄLLÄ

Jos skannaus alkaa suoraan seinäpalkin päältä, laite antaa jatkuvan piippauksen.
Jos näin tapahtuu, käynnistä skannaus uudelleen eri paikassa.

WIREWARNING^® -TUNNISTUS

WireWarning^® -tunnistus toimii jatkuvasti skannauksen aikana. Kun jännitteinen, suojaamaton vaihtovirta havaitaan, WireWarning^® -tunnistusilmaisin syttyy.
Jos skannaus alkaa jännitteisen vaihtovirtajohdon päältä, WireWarning^® -tunnistusilmaisin vilkkuu jatkuvasti. (Kuva D)

Kuva D

Noudata äärimmäistä varovaisuutta näissä olosuhteissa ja aina, kun epäillään jännitteisiä vaihtovirtajohtoja.

LAITE EI VÄLTTÄMÄTTÄ TUNNISTA JÄNNITTEISTÄ VIRTAA, JOS JOHDOT OVAT YLI 2 TUUMAN (50 MM) SYVYYDELLÄ SKANNATUN PINTA ALLA, BETONISSA, SUOJAPUTKESSA, VANERILEVYSEINÄN TAI METALLISEN SEINÄPÄÄLLYSTEEN TAKANA TAI JOS YMPÄRISTÖSSÄ TAI SKANNATULLA PINNALLA ON KOSTEUTTA.

ÄLÄ OLETA, ETTÄ SEINÄSSÄ EI OLE JÄNNITTEISIÄ SÄHKÖJOHTOJA. ÄLÄ RYHDY TOIMENPITEISIIN, JOTKA VOISIVAT OLLA VAARALLISIA, JOS SEINÄ SISÄLTÄÄ JÄNNITTEISEN SÄHKÖJOHDON. KATKAISE AINA SÄHKÖ-, KAASU- JA VESILIITÄNNÄT ENNEN PINNAN LÄPISTÄMISTÄ. NÄIDEN OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA SÄHKÖISKUUN, TULEEN JA/TAI VAKAVAAN VAMMAAN TAI OMAISUUSVAHINKOON.

TYÖSKENTELY ERI MATERIAALIEN KANSSA

Tapetti
Tämä laite toimii normaalisti tapetilla tai kankaalla päällystetyillä seinillä, elleivät materiaalit ole metallifoliota, sisällä metallikuituja tai ole vielä märkiä levityksen jälkeen. Tapetin on ehkä annettava kuivua useita viikkoja levityksen jälkeen.

Vasta maalatut seinät
Maalin kuivuminen voi kestää viikon tai kauemmin levityksen jälkeen.

Rima ja rappaus
Rappauksen paksuuden epäsäännöllisyyksien vuoksi tätä työkalua ei suositella käytettäväksi rima- ja rappauspinnoilla.

Voimakkaasti kuvioidut seinät tai akustiset katot
Kun skannaat kattoa tai seinää, jossa on epätasainen pinta, aseta ohut pahvi skannattavan pinnan päälle. Tämä työkalu ei voi skannata puuseinäpalkkeja ja -kannattimia maton ja pehmusteen läpi.

Sähköjohdot ja putket
Riippuen sähköjohtojen tai putkien läheisyydestä seinän pintaan, laite voi havaita ne samalla tavalla kuin seinäpalkit.

Varovaisuutta on aina noudatettava naulattaessa, leikattaessa tai porattaessa seiniin, lattioihin ja kattoihin, jotka voivat sisältää näitä esineitä.

Seinäpalkit ja -kannattimet ovat normaalisti 16 tai 24 tuuman (40 tai 60 cm) välein ja 1¹⁄₂ tuumaa (38 mm) leveitä. Mikä tahansa lähempänä toisiaan tai eri levyinen ei välttämättä ole seinäpalkki tai -kannatin.

HUOMAUTUS: Tunnistussyvyys ja tarkkuus voivat vaihdella riippuen skannausympäristön olosuhteista, kuten mineraalipitoisuudesta, kosteudesta, tekstuurista ja seinämateriaalien koostumuksesta.

Tätä työkalua ei ole suunniteltu käytettäväksi seuraavien kanssa:

Keraamiset lattialaatat
Matot ja pehmusteet
Tapetti, jossa on metallikuituja
Vasta maalatut seinät, jotka ovat vielä kosteita (kuivuminen voi kestää viikon tai kauemmin levityksen jälkeen)
Rima- ja rappausseinät
Foliopäällysteinen eristyslevy
Lasi tai muu tiheä materiaali
Pinnat, jotka ovat paksumpia kuin ³⁄₄ tuumaa (19 mm)

VIANETSINTÄ JA RAKENNUSVINKKEJÄ

TILANNE	TODENNÄKÖINEN SYY	RATKAISU
Ei merkkejä.	Alueella ei ole seinäpalkkeja.	Siirrä työkalua useita tuumia (13–15 cm) vasemmalle tai oikealle ja aloita uudelleen.
READY-kuvake näkyy, mutta mitään ei tapahdu skannattaessa.	Työkalu ei ehkä ole tasaisesti seinää vasten.	Pidä työkalua niin, että takana olevat tyynyt ovat täysin kosketuksissa pintaan.
Laite piippaa toistuvasti.	Työkalu kalibroitiin seinäpalkin päällä tai seinän tiheällä osalla.	Sammuta työkalu, siirrä muutama tuuma (5–8 cm), paina virtapainiketta ja aloita uudelleen.
Laite piippaa toistuvasti.	Työkalu kallistui tai nousi skannauksen aikana.	Aseta karkeille pinnoille ohut pahvi seinälle ja skannaa sen yli, jotta työkalu liukuu tasaisemmin.
Työkalu havaitsee muita esineitä kuin seinäpalkkeja tai löytää enemmän seinäpalkkeja kuin pitäisi olla.	Sähköjohdot ja metalli- tai muoviputket voivat olla lähellä seinän pinnan takaosaa tai koskettaa sitä.	Tarkista muut seinäpalkit, jotka ovat yhtä etäällä toisistaan 12, 16 tai 24 tuuman (30, 40 tai 60 cm) päässä, tai tarkista sama seinäpalkki kohdista suoraan ensimmäisen skannausalueen ylä- tai alapuolella. Seinäpalkit kulkevat suoraan ylös ja alas, lattiasta kattoon, kun taas putket voivat muuttaa suuntaa. Vakioseinäpalkit ovat noin 1¹⁄₂ tuumaa (38 mm) leveitä reunojen välillä. Mikä tahansa suurempi tai pienempi ei todennäköisesti ole seinäpalkki (ellei lähellä ovea tai ikkunaa). Ole varovainen naulattaessa, sahattaessa tai porattaessa seiniin, lattioihin ja kattoihin, joissa näitä esineitä voi olla.
Epäillään sähköjohtoja, mutta WireWarning^® -tunnistus ei hälytä.	Johdot on suojattu metalliputkella, punotulla johdolla tai metallisella seinäpäällysteellä. Johdot, jotka ovat syvemmällä kuin 2 tuumaa (50 mm) pinnasta, eivät välttämättä tule havaituiksi. Johdot eivät välttämättä ole jännitteisiä.	Jos on pistorasian kytkin, käännä se ON-asentoon skannauksen aikana, mutta käännä OFF-asentoon, kun työskentelet johtojen lähellä. Ole erityisen varovainen, jos alueella on vaneria, paksu puutuki kipsilevyn takana tai seinät, jotka ovat normaalia paksumpia. Katso yllä. Kytke lamppu pistorasiaan ja kytke se päälle testataksesi, ovatko johdot jännitteisiä.

FCC:n osan 15 luokan B rekisteröintivaroitus: Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on sallittua seuraavilla kahdella ehdolla:

tämä laite ei saa aiheuttaa haitallisia häiriöitä ja
tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.
