BAŞLAMADAN ÖNCE

ZIRCON^® SAPLAMA BULUCULAR DUVARIN ARKASINDAKİ YOĞUNLUK DEĞİŞİKLİKLERİNİ ALGILAYARAK ÇALIŞIR. DİĞER NESNELER, ÖZELLİKLE DUVARA ÇOK YAKINLARSA, TESPİT EDİLEBİLİR. TESPİT EDİLEN HER ŞEYİN SAPLAMA OLDUĞUNU VARSAYMAYIN.

Her zaman uzun son kullanma tarihli yeni bir alkalin pil kullanın. Pil yönünü pil yuvasının içindeki resimle eşleştirin.
Yüzeyin arkasındaki öğeleri bulmak için yalnızca alete güvenmeyin. Yüzeye nüfuz etmeden önce bu tür öğeleri bulmaya yardımcı olmak için inşaat planları, bodrum gibi duvarlara boru ve kabloların görünür giriş noktaları ve standart saplama aralığı uygulamaları dahil olmak üzere diğer bilgileri kullanın.
Duvar üzerindeki farklı yüksekliklerdeki saplamalar için daima tarama yapın ve saplama bulucunun gösterdiği her hedefin yerini işaretleyin. Bu "duvarı haritalamak" olarak adlandırılır. Borular ve diğer nesneler, bir saplamanın yapacağı gibi zeminden tavana tutarlı okumalar vermeyebilir.
Okumalar her zaman tutarlı ve tekrarlanabilir olmalıdır.
Zircon^® saplama bulucular yalnızca iç mekan kullanımı için önerilir.
Saplamalar normalde pencerelerin üstü ve altı ile kapıların üstü hariç zeminden tavana kadar uzanır.
Duvarlarda, zeminlerde veya tavanlarda yaygın olarak bulunan diğer nesneler su boruları, gaz hatları, yangın durdurucular ve elektrik kablolarıdır.
Algılama derinliği ve doğruluğu, mineral içeriği, nem, doku ve duvar malzemelerinin tutarlılığı gibi tarama ortamı koşullarına bağlı olarak değişebilir.
Elektrik kablolarının yakınında çalışırken daima gücü kapatın.
Elektrik kablolarının veya boruların duvar yüzeyine yakınlığına bağlı olarak, alet bunları saplamalarla aynı şekilde algılayabilir. Bu öğeleri içerebilecek duvarlara, zeminlere ve tavanlara çivi çakarken, keserken veya delerken daima dikkatli olunmalıdır.
Saplamalar ve kirişler normalde 16 veya 24" (40 veya 60 cm) aralıklıdır, normalde 1¹⁄₂" (38 mm) genişliğindedir ve yangın durdurucularla ayrılabilir. Daha yakın veya farklı genişlikte olan herhangi bir şey saplama veya kiriş olmayabilir.

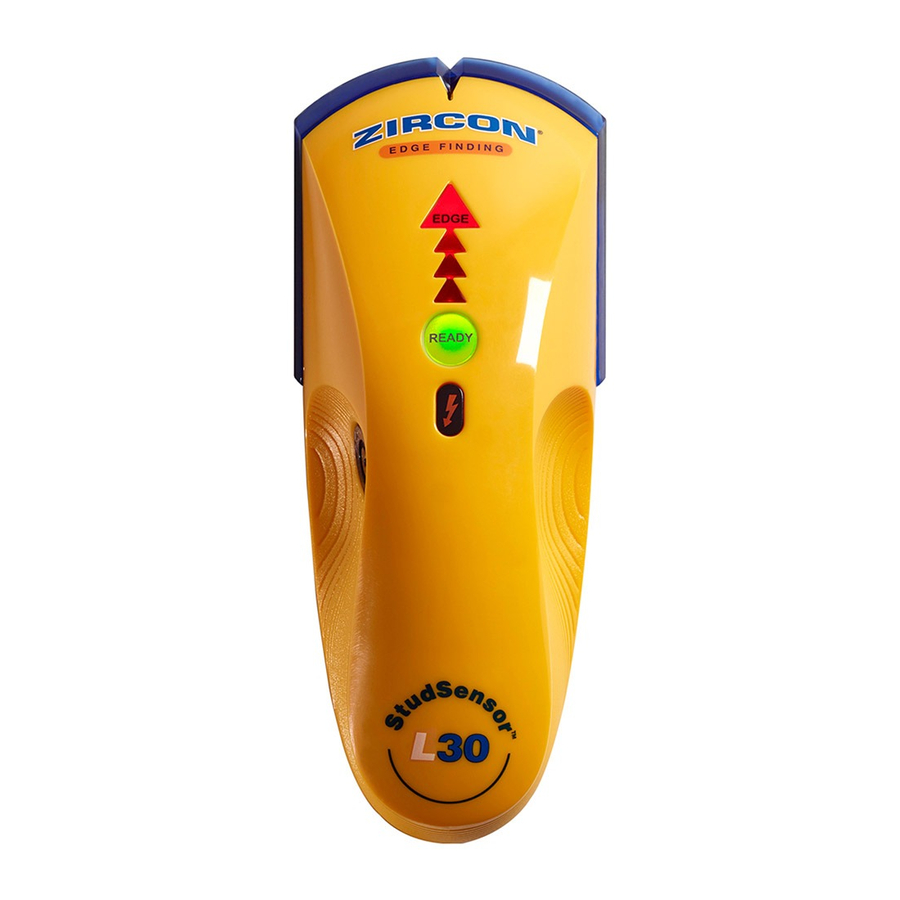

Parçalar ve Özellikler

9 VOLT PİLİ TAKIN

Her zaman uzun son kullanma tarihli yeni bir alkalin pil kullanın. Pil yönünü pil yuvasının içindeki resimle eşleştirin.

Yüzeyin arkasındaki öğeleri bulmak için yalnızca alete güvenmeyin. Yüzeye nüfuz etmeden önce bu tür öğeleri bulmaya yardımcı olmak için inşaat planları, bodrum gibi duvarlara boru ve kabloların görünür giriş noktaları ve standart saplama aralığı uygulamaları dahil olmak üzere diğer bilgileri kullanın.

GÜCÜ AÇIN

Aleti etkinleştirmek için Güç Düğmesini basılı tutun. Düğme basılı tutulmazsa, ünite kapanır.

SAPLAMA BULUN

Alet, taranan yüzeyin arkasında ³⁄₄" (19 mm)'ye kadar olan ahşap ve metal saplamaların kenarlarını bulmak için tasarlanmıştır.
Bulunan bir saplamanın konumunun doğruluğu tipik olarak ¹⁄₈" (3 mm) içindedir.

En iyi sonuçlar için, aleti gösterildiği gibi (Şekil A) tutun ve tarama yaparken yavaşça hareket ettirin.

Şekil A

Kalibrasyon veya tarama sırasında yüzeye dokunmayın.

Aleti duvara düz bir şekilde tutun, ardından Güç Düğmesini basılı tutun. 1 – 2 saniye içinde ünite kalibre olacak ve Yeşil HAZIR Işığı yanacaktır.
KALİBRASYON SIRASINDA ALETİ HAREKET ETTİRMEYİN.
Güç Düğmesini basılı tutarken, aleti duvar boyunca yavaşça kaydırın.
Alet saplamanın kenarına ulaştığında, Kırmızı KENAR Işığı yanacak, SpotLite^® İşaretçi parlayacak ve sabit bir ton duyulacaktır. Noktayı işaretleyin. (Şekil B)

Şekil B
Güç Düğmesini bırakmadan, Kırmızı KENAR Işığı ve SpotLite^® İşaretçi sönene kadar tarama yönüne devam edin, ardından yönü tersine çevirin.
Aleti, saplamanın diğer kenarı algılanana kadar kaydırın ve bunu da işaretleyin. (Şekil C) Saplamanın merkezi, iki işaret arasındaki orta noktadır.

Şekil C

SAPLAMA ÜZERİ UYARISI

Tarama doğrudan bir saplama üzerinde başlarsa, alet sürekli bir bip sesi çıkaracaktır.
Bu olursa, taramayı farklı bir konumda yeniden başlatın.

WIREWARNING^® ALGILAMA

WireWarning^® Algılama, tarama sırasında sürekli olarak çalışır. Canlı, blendajsız AC voltajı algılandığında, WireWarning^® Algılama Göstergesi yanar.
Tarama canlı bir AC kablosu üzerinde başlarsa, WireWarning^®Algılama Göstergesi sürekli olarak yanıp sönecektir. (Şekil D)

Şekil D

Bu koşullar altında ve her zaman canlı AC kablolarından şüphelenildiğinde son derece dikkatli olun.

KABLOLAR TARANAN YÜZEYİN 2" (50 mm)'DEN DAHA DERİNİNDE, BETONDA, KONDÜVİT İÇİNDE, KONTRA PLAK KESME DUVARININ VEYA METALİK DUVAR KAPLAMASININ ARKASINDA VEYA ORTAMDA VEYA TARANAN YÜZEYDE NEM VARSA, ALET CANLI AKIMI ALGILAMAYABİLİR.

DUVARDA CANLI ELEKTRİK KABLOLARI OLMADIĞINI VARSAYMAYIN. DUVARDA CANLI BİR ELEKTRİK KABLOSU VARSA TEHLİKELİ OLABİLECEK EYLEMLERDE BULUNMAYIN. BİR YÜZEYE NÜFUZ ETMEDEN ÖNCE DAİMA ELEKTRİK, GAZ VE SU KAYNAKLARINI KAPATIN. BU TALİMATLARA UYULMAMASI ELEKTRİK ÇARPMASINA, YANGINA VE/VEYA CİDDİ YARALANMAYA VEYA MADDİ HASARA NEDEN OLABİLİR.

FARKLI MALZEMELERLE ÇALIŞMA

Duvar kağıdı
Bu alet, malzemeler metalik folyo, metalik lifler içermediği veya uygulamadan sonra hala ıslak olmadığı sürece duvar kağıdı veya kumaşla kaplı duvarlarda normal şekilde çalışır. Duvar kağıdının uygulamadan sonra birkaç hafta kuruması gerekebilir.

Yeni boyanmış duvarlar
Boyanın uygulamadan sonra kuruması bir hafta veya daha uzun sürebilir.

Çıta ve sıva
Sıva kalınlığındaki düzensizlikler nedeniyle, bu aletin çıta ve sıva üzerinde kullanılması önerilmez.

Yüksek dokulu duvarlar veya akustik tavanlar
Düzensiz bir yüzeye sahip bir tavanı veya duvarı tararken, taranacak yüzeye ince karton yerleştirin. Bu alet, halı ve dolgu yoluyla ahşap saplamaları ve kirişleri tarayamaz.

Elektrik kabloları ve borular
Elektrik kablolarının veya boruların duvar yüzeyine yakınlığına bağlı olarak, alet bunları saplamalarla aynı şekilde algılayabilir.

Bu öğeleri içerebilecek duvarlara, zeminlere ve tavanlara çivi çakarken, keserken veya delerken daima dikkatli olunmalıdır.

Saplamalar ve kirişler normalde 16 veya 24" (40 veya 60 cm) aralıklıdır ve 1¹⁄₂" (38 mm) genişliğindedir. Daha yakın veya farklı genişlikte olan herhangi bir şey saplama veya kiriş olmayabilir.

uyarı NOT: Algılama derinliği ve doğruluğu, mineral içeriği, nem, doku ve duvar malzemelerinin tutarlılığı gibi tarama ortamı koşullarına bağlı olarak değişebilir.

Bu alet aşağıdakilerle kullanım için tasarlanmamıştır:

Seramik yer karosu
Halı ve dolgu
Metalik lifli duvar kağıdı
Hala nemli olan yeni boyanmış duvarlar (uygulamadan sonra kuruması bir hafta veya daha uzun sürebilir)
Çıta ve sıva duvarlar
Folyoyla kaplı yalıtım levhası
Cam veya diğer yoğun malzemeler
³⁄₄" (19 mm)'den daha kalın yüzeyler

SORUN GİDERME VE İNŞAAT İPUÇLARI

DURUM	OLASI NEDEN	ÇÖZÜM
Gösterge yok.	Bölgede saplama yok.	Aleti sola veya sağa birkaç inç (13 – 15 cm) hareket ettirin ve yeniden başlayın.
HAZIR Simgesi görünüyor ancak tarama yaparken hiçbir şey olmuyor.	Alet duvara düz değil olabilir.	Aleti, arkadaki pedlerin yüzeyle tam temas etmesini sağlayacak şekilde tutun.
Ünite tekrar tekrar bip sesi çıkarıyor.	Alet bir saplama üzerinde veya duvarın yoğun bir bölümünde kalibre edildi.	Aleti kapatın, birkaç inç (5 – 8 cm) hareket ettirin, Güç Düğmesine basın ve yeniden başlayın.
Ünite tekrar tekrar bip sesi çıkarıyor.	Tarama sırasında alet eğildi veya kaldırıldı.	Pürüzlü yüzeylerde, aletin daha sorunsuz kaymasına yardımcı olmak için duvara ince karton yerleştirin ve üzerinden tarama yapın.
Alet saplamalar dışında nesneler algılıyor veya olması gerekenden daha fazla saplama buluyor.	Elektrik kabloları ve metal veya plastik borular duvar yüzeyinin arkasına yakın veya temas ediyor olabilir.	Her iki tarafta eşit aralıklarla 12, 16 veya 24" (30, 40 veya 60 cm) aralıklarla diğer saplamaları kontrol edin veya ilk tarama alanının doğrudan üstünde veya altındaki noktalarda aynı saplamayı kontrol edin. Saplamalar düz yukarı ve aşağı, zeminden tavana kadar uzanacaktır, borular ise yön değiştirebilir. Standart saplamalar kenarlar arasında yaklaşık 1¹⁄₂" (38 mm) ölçülür. Daha büyük veya daha küçük olan herhangi bir şey muhtemelen bir saplama değildir (kapı veya pencere yakınında olmadıkça). Bu öğelerin bulunabileceği duvarlara, zeminlere ve tavanlara çivi çakarken, testereyle keserken veya delerken dikkatli olun.
Elektrik kablolarından şüpheleniliyor ancak WireWarning^® Algılama uyarı vermiyor.	Kablolar metal bir boru, örgülü tel veya metalik duvar kaplaması ile blendajlanmıştır. Yüzeyden 2" (50 mm)'den daha derin kablolar algılanmayabilir. Kablolar canlı olmayabilir.	Bir priz anahtarı varsa, tarama yaparken AÇIK konumuna getirin, ancak kabloların yakınında çalışırken KAPALI konuma getirin. Bölgede kontrplak, alçıpanın arkasında kalın ahşap destek veya normalden daha kalın duvarlar varsa ekstra dikkatli olun. Yukarıya bakın. Kabloların canlı olup olmadığını test etmek için prize bir lamba takın ve açın.

FCC Bölüm 15 Sınıf B Kayıt Uyarısı: Bu cihaz FCC Kurallarının 15. Bölümüne uygundur. Çalıştırma aşağıdaki iki koşula tabidir:

bu cihaz zararlı girişime neden olmayabilir ve
bu cihaz, istenmeyen çalışmaya neden olabilecek girişim dahil olmak üzere alınan herhangi bir girişimi kabul etmelidir.
