Zircon StudSensor L30 - Ръководство за търсене на ръбове на греди

Съдържание

ПРЕДИ ДА ЗАПОЧНЕТЕ

Детекторите за греди ZIRCON® РАБОТЯТ КАТО УСЕЩАТ ПРОМЕНИ В ПЛЪТНОСТТА ЗАД СТЕНАТА. ДРУГИ ОБЕКТИ МОГАТ ДА БЪДАТ ОТКРИТИ, ОСОБЕНО АКО СА МНОГО БЛИЗО ДО СТЕНАТА. НЕ ПРИЕМАЙТЕ, ЧЕ ВСИЧКО ОТКРИТО Е ГРЕДА.

  • Винаги използвайте нова алкална батерия с удължен срок на годност. Съпоставете посоката на батерията с изображението вътре в отделението за батерии.
  • Не разчитайте изключително на инструмента, за да откриете предмети зад повърхността. Използвайте друга информация, за да помогнете за намирането на такива предмети, преди да проникнете в повърхността, включително строителни планове, видими точки на влизане на тръби и окабеляване в стените, като например в мазе, и стандартни практики за разстояние между гредите.
  • Винаги сканирайте за греди на няколко различни височини на стената и маркирайте местоположението на всяка цел, посочена от детектора за греди. Това се нарича "картографиране на стената". Тръбите и други предмети вероятно няма да дадат последователни показания от пода до тавана, както ще направи гредата.
  • Показанията винаги трябва да бъдат последователни и повтарящи се.
  • Детекторите за греди Zircon® се препоръчват само за вътрешна употреба.
  • Гредите обикновено се простират от пода до тавана, с изключение на местата над и под прозорците и над вратите.
  • Други обекти, често съдържащи се в стени, подове или тавани, са водопроводни тръби, газопроводи, противопожарни прегради и електрически проводници.
  • Дълбочината на засичане и точността могат да варират в зависимост от условията на сканиращата среда, като съдържание на минерали, влага, текстура и консистенция на стенните материали.
  • Винаги изключвайте захранването, когато работите близо до електрически проводници.
  • В зависимост от близостта на електрическите проводници или тръбите до повърхността на стената, инструментът може да ги открие по същия начин като гредите. Винаги трябва да се внимава, когато забивате пирони, режете или пробивате в стени, подове и тавани, които могат да съдържат тези предмети.
  • Гредите и ребрата обикновено са разположени на разстояние 16 или 24" (40 или 60 cm) един от друг, обикновено са широки 11⁄2" (38 mm) и могат да бъдат разделени от противопожарни прегради. Всичко, което е по-близо едно до друго или с различна ширина, може да не е греда или ребро.

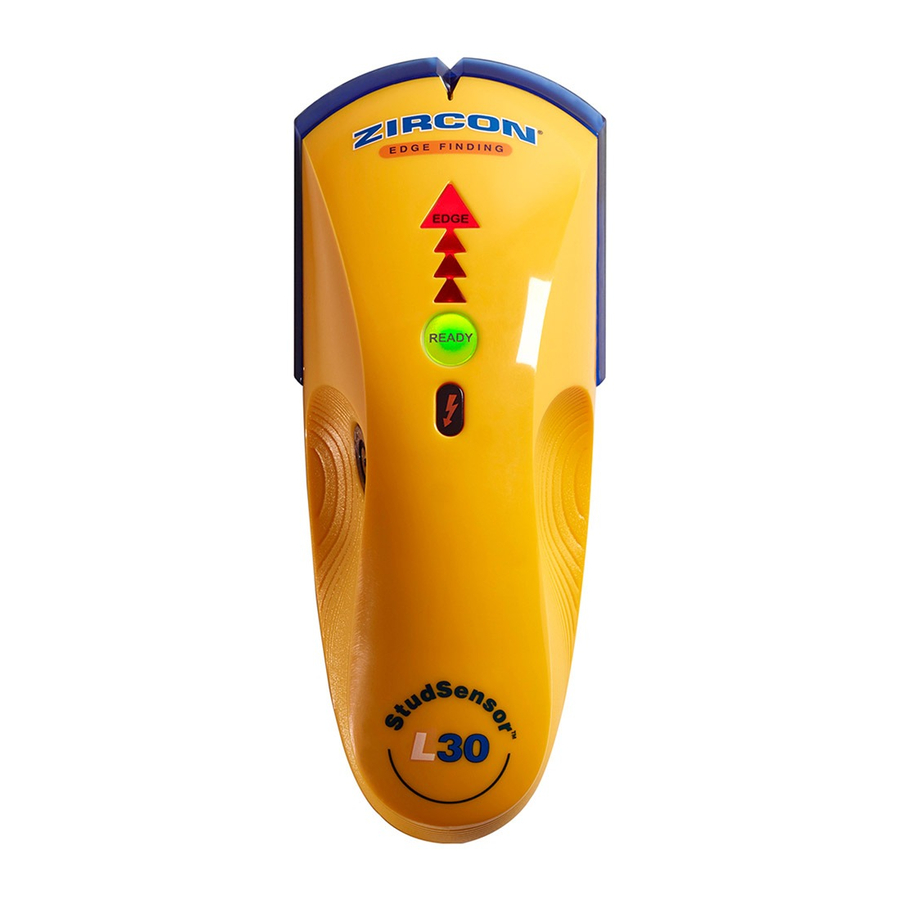

Части и характеристики

Части и характеристики

ИНСТАЛИРАНЕ НА 9-ВОЛТОВА БАТЕРИЯ

Винаги използвайте нова алкална батерия с удължен срок на годност. Съпоставете посоката на батерията с изображението вътре в отделението за батерии.
ИНСТАЛИРАНЕ НА 9-ВОЛТОВА БАТЕРИЯ


Не разчитайте изключително на инструмента, за да откриете предмети зад повърхността. Използвайте друга информация, за да помогнете за намирането на предмети, преди да проникнете в повърхността, включително строителни планове, видими точки на влизане на тръби и окабеляване в стените, като например в мазе, и стандартни практики за разстояние между гредите.

ВКЛЮЧВАНЕ

За да активирате инструмента, натиснете и задръжте бутона за захранване (Power Button). Ако бутонът не е задържан, уредът се изключва.

ТЪРСЕНЕ НА ГРЕДА

Инструментът е проектиран да открива ръбовете на дървени и метални греди до 3⁄4" (19 mm) зад сканираната повърхност.
Точността на позицията на намерената греда обикновено е в рамките на 1⁄8" (3 mm).

За най-добри резултати дръжте инструмента, както е показано (Фигура A), и се движете бавно при сканиране.
ТЪРСЕНЕ НА ГРЕДА - Стъпка 1
Фигура A

Не докосвайте повърхността по време на калибриране или сканиране.

  1. Дръжте инструмента плътно до стената, след това натиснете и задръжте бутона за захранване (Power Button). След 1 – 2 секунди уредът ще се калибрира и ще светне зеленият индикатор READY (готов).
    НЕ ДВИЖЕТЕ ИНСТРУМЕНТА ПО ВРЕМЕ НА КАЛИБРИРАНЕ.
  2. Докато държите натиснат бутона за захранване (Power Button), плъзгайте инструмента бавно по стената.
  3. Когато инструментът достигне ръба на гредата, ще светне червеният индикатор EDGE (ръб), ще светне лазерният показалец SpotLite® и ще се чуе постоянен тон. Маркирайте мястото. (Фигура B)
    ТЪРСЕНЕ НА ГРЕДА - Стъпка 2
    Фигура B
  4. Без да освобождавате бутона за захранване (Power Button), продължете посоката на сканиране, докато червеният индикатор EDGE (ръб) и лазерният показалец SpotLite® се изключат, след което сменете посоката.
  5. Плъзнете инструмента, докато бъде открит другият ръб на гредата, и маркирайте и това. (Фигура C) Центърът на гредата е средната точка между двете маркировки.
    ТЪРСЕНЕ НА ГРЕДА - Стъпка 3
    Фигура C

ПРЕДУПРЕЖДЕНИЕ ЗА НАД ГРЕДАТА

Ако сканирането започне директно над греда, инструментът ще издава непрекъснат звуков сигнал.
Ако това се случи, рестартирайте сканирането на друго място.

WIREWARNING® ОТКРИВАНЕ

WireWarning® Откриването работи непрекъснато по време на сканиране. Когато бъде открито променливо напрежение под напрежение, без екранировка, светва индикаторът за WireWarning® Откриване.
Ако сканирането започне над проводник за променлив ток под напрежение, индикаторът за WireWarning® Откриване ще мига непрекъснато. (Фигура D)
WIREWARNING® ОТКРИВАНЕ
Фигура D

Бъдете изключително внимателни при тези обстоятелства и винаги, когато има съмнение за проводници за променлив ток под напрежение.


ИНСТРУМЕНТЪТ МОЖЕ ДА НЕ ОТКРИЕ ТОК ПОД НАПРЕЖЕНИЕ, АКО ПРОВОДНИЦИТЕ СА НА ПОВЕЧЕ ОТ 2" (50 mm) ПОД СКАНИРАНАТА ПОВЪРХНОСТ, В БЕТОН, ОБВИВКА В ТРЪБА, ЗАД ШПЕРПЛАТЕНА СТЕНА ИЛИ МЕТАЛНО ПОКРИТИЕ НА СТЕНАТА, ИЛИ АКО ИМА ВЛАГА В СРЕДАТА ИЛИ СКАНИРАНАТА ПОВЪРХНОСТ.


НЕ ПРИЕМАЙТЕ, ЧЕ НЯМА ЕЛЕКТРИЧЕСКИ ПРОВОДНИЦИ ПОД НАПРЕЖЕНИЕ В СТЕНАТА. НЕ ПРЕДПРИЕМАЙТЕ ДЕЙСТВИЯ, КОИТО МОГАТ ДА БЪДАТ ОПАСНИ, АКО СТЕНАТА СЪДЪРЖА ЕЛЕКТРИЧЕСКИ ПРОВОДНИК ПОД НАПРЕЖЕНИЕ. ВИНАГИ ИЗКЛЮЧВАЙТЕ ЕЛЕКТРИЧЕСКОТО, ГАЗОВОТО И ВОДОСНАБДЯВАНЕТО, ПРЕДИ ДА ПРОНИКНЕТЕ В ПОВЪРХНОСТ. НЕИЗПЪЛНЕНИЕТО НА ТЕЗИ ИНСТРУКЦИИ МОЖЕ ДА ДОВЕДЕ ДО ТОКОВ УДАР, ПОЖАР И/ИЛИ СЕРИОЗНИ ТРАВМИ ИЛИ ИМУЩЕСТВЕНИ ЩЕТИ.

РАБОТА С РАЗЛИЧНИ МАТЕРИАЛИ

Тапети
Този инструмент функционира нормално върху стени, покрити с тапети или плат, освен ако материалите са метално фолио, съдържат метални влакна или са все още мокри след нанасяне. Може да е необходимо тапетите да изсъхнат в продължение на няколко седмици след нанасяне.

Прясно боядисани стени
Боята може да отнеме седмица или повече, за да изсъхне след нанасяне.

Летви и мазилка
Поради неравностите в дебелината на мазилката, този инструмент не се препоръчва за използване върху летви и мазилка.

Силно текстурирани стени или акустични тавани
Когато сканирате таван или стена с неравна повърхност, поставете тънък картон върху повърхността, която ще се сканира. Този инструмент не може да сканира за дървени греди и ребра през килим и подложка.

Електрически проводници и тръби
В зависимост от близостта на електрическите проводници или тръбите до повърхността на стената, инструментът може да ги открие по същия начин като гредите.

Винаги трябва да се внимава, когато забивате пирони, режете или пробивате в стени, подове и тавани, които могат да съдържат тези предмети.

Гредите и ребрата обикновено са разположени на разстояние 16 или 24" (40 или 60 cm) един от друг и са широки 11⁄2" (38 mm). Всичко, което е по-близо едно до друго или с различна ширина, може да не е греда или ребро.

warning ЗАБЕЛЕЖКА: Дълбочината на засичане и точността могат да варират в зависимост от условията на сканиращата среда, като съдържание на минерали, влага, текстура и консистенция на стенните материали.

Този инструмент не е предназначен за употреба с:

  • Керамични подови плочки
  • Килими и подложки
  • Тапети с метални влакна
  • Прясно боядисани стени, които са все още влажни (може да отнеме една седмица или повече, за да изсъхнат след нанасяне)
  • Стени от летви и мазилка
  • Изолационна плоскост, покрита с фолио
  • Стъкло или друг плътен материал
  • Повърхности с дебелина над 3⁄4" (19 mm)

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ И СТРОИТЕЛНИ СЪВЕТИ

СИТУАЦИЯ ВЕРОЯТНА ПРИЧИНА РЕШЕНИЕ
Няма индикации. В района няма греди. Преместете инструмента с няколко инча (13 – 15 cm) наляво или надясно и започнете отново.
Иконата READY (готов) се показва, но нищо не се случва при сканиране. Инструментът може да не е плътно до стената. Дръжте инструмента така, че подложките на гърба да осъществяват пълен контакт с повърхността.
Уредът издава многократно звуков сигнал. Инструментът е калибриран над греда или върху плътна част от стената. Изключете инструмента, преместете го с няколко инча (5 – 8 cm), натиснете бутона за захранване (Power Button) и започнете отново.
Инструментът е наклонен или повдигнат по време на сканиране. Върху грапави повърхности поставете тънък картон върху стената, сканирайки върху него, за да помогнете за по-плавното плъзгане на инструмента.
Инструментът открива предмети, различни от греди, или намира повече греди, отколкото трябва да има. Електрическите проводници и металните или пластмасовите тръби може да са близо до или да докосват задната част на повърхността на стената. Проверете за други греди, разположени на еднакво разстояние от двете страни на 12, 16 или 24" (30, 40 или 60 cm), или проверете за същата греда на места директно над или под първата зона на сканиране. Гредите ще се простират право нагоре и надолу, от пода до тавана, докато тръбите могат да променят посоката. Стандартните греди са с размери приблизително 11⁄2" (38 mm) между ръбовете. Всичко по-голямо или по-малко вероятно не е греда (освен близо до врата или прозорец).
Бъдете внимателни, когато забивате пирони, режете или пробивате в стени, подове и тавани, където може да има тези предмети.
Има съмнение за електрически проводници, но WireWarning® Откриването не предупреждава.
  • Проводниците са екранирани от метална тръба, плетена тел или метално покритие на стената.
  • Проводниците, по-дълбоки от 2" (50 mm) от повърхността, може да не бъдат открити.
  • Проводниците може да не са под напрежение.
  • Ако има превключвател за контакт, включете го в положение ON (включено) по време на сканиране, но го изключете в положение OFF (изключено), когато работите близо до проводниците. Бъдете особено внимателни, ако зоната има шперплат, дебела дървена подложка зад гипсокартона или стени, които са по-дебели от нормалното.
  • Вижте по-горе.
  • Включете лампа в контакта и я включете, за да проверите дали проводниците са под напрежение.

Предупреждение за регистрация съгласно част 15, клас B на FCC: Това устройство отговаря на част 15 от правилата на FCC. Експлоатацията е предмет на следните две условия:

  1. това устройство не може да причинява вредни смущения и
  2. това устройство трябва да приема всякакви получени смущения, включително смущения, които могат да причинят нежелана работа.
