Zircon StudSensor L30 - Handbuch für den Kantenfindung-Balkenfinder

Inhalt

1 VOR DEM START
2 Teile und Funktionen
3 9-VOLT BATTERIE EINLEGEN
4 EINSCHALTEN
5 EINEN BALKEN FINDEN
6 ÜBER-BALKEN-WARNUNG
7 WIREWARNING ERKENNUNG
8 ARBEITEN MIT VERSCHIEDENEN MATERIALIEN
9 FEHLERBEHEBUNG & BAUPRAKTISCHE TIPPS
10 Referenzen
11 Anleitung herunterladen
12 In anderen Sprachen

VOR DEM START

ZIRCON^® BALKENFINDER FUNKTIONIEREN, INDEM SIE DICHTEÄNDERUNGEN HINTER DER WAND ERFASSEN. ANDERE OBJEKTE KÖNNEN EBENFALLS ERKANNT WERDEN, BESONDERS WENN SIE SEHR NAHE AN DER WAND SIND. GEHEN SIE NICHT DAVON AUS, DASS ALLES DETEKTIERTE EIN BALKEN IST.

Verwenden Sie immer eine neue Alkalibatterie mit langem Verfallsdatum. Richten Sie die Batterierichtung am Bild im Batteriefach aus.
Verlassen Sie sich nicht ausschließlich auf das Gerät, um Gegenstände hinter einer Oberfläche zu lokalisieren. Nutzen Sie andere Informationen, um solche Gegenstände vor dem Durchdringen der Oberfläche zu lokalisieren, einschließlich Bauplänen, sichtbaren Eintrittsstellen von Rohren und Leitungen in Wände (z. B. im Keller) und gängigen Praktiken für den Balkenabstand.
Suchen Sie Balken immer in verschiedenen Höhen an der Wand und markieren Sie die Position jedes vom Balkenfinder angezeigten Ziels. Dies wird als "Kartierung der Wand" bezeichnet. Rohre und andere Objekte liefern wahrscheinlich keine konsistenten Messwerte vom Boden bis zur Decke, wie es bei einem Balken der Fall wäre.
Messwerte sollten immer konsistent und wiederholbar sein.
Zircon^® Balkenfinder werden nur für den Innenbereich empfohlen.
Balken verlaufen normalerweise vom Boden bis zur Decke, außer oberhalb und unterhalb von Fenstern sowie oberhalb von Türen.
Andere Objekte, die häufig in Wänden, Böden oder Decken enthalten sind, sind Wasserrohre, Gasleitungen, Brandschutzriegel und elektrische Leitungen.
Die Erfassungstiefe und -genauigkeit können je nach Scan-Umgebungsbedingungen wie Mineralgehalt, Feuchtigkeit, Textur und Konsistenz der Wandmaterialien variieren.
Schalten Sie immer den Strom ab, wenn Sie in der Nähe von elektrischen Leitungen arbeiten.
Je nach Nähe von elektrischen Leitungen oder Rohren zur Wandoberfläche kann das Gerät diese auf die gleiche Weise wie Balken erkennen. Vorsicht ist immer geboten beim Nageln, Schneiden oder Bohren in Wänden, Böden und Decken, die diese Gegenstände enthalten könnten.
Balken und Deckenbalken sind normalerweise 16 oder 24 Zoll (40 oder 60 cm) voneinander entfernt, sind normalerweise 1¹⁄₂ Zoll (38 mm) breit und können durch Brandschutzriegel getrennt sein. Alles, was näher beieinander oder von einer anderen Breite ist, ist möglicherweise kein Balken oder Deckenbalken.

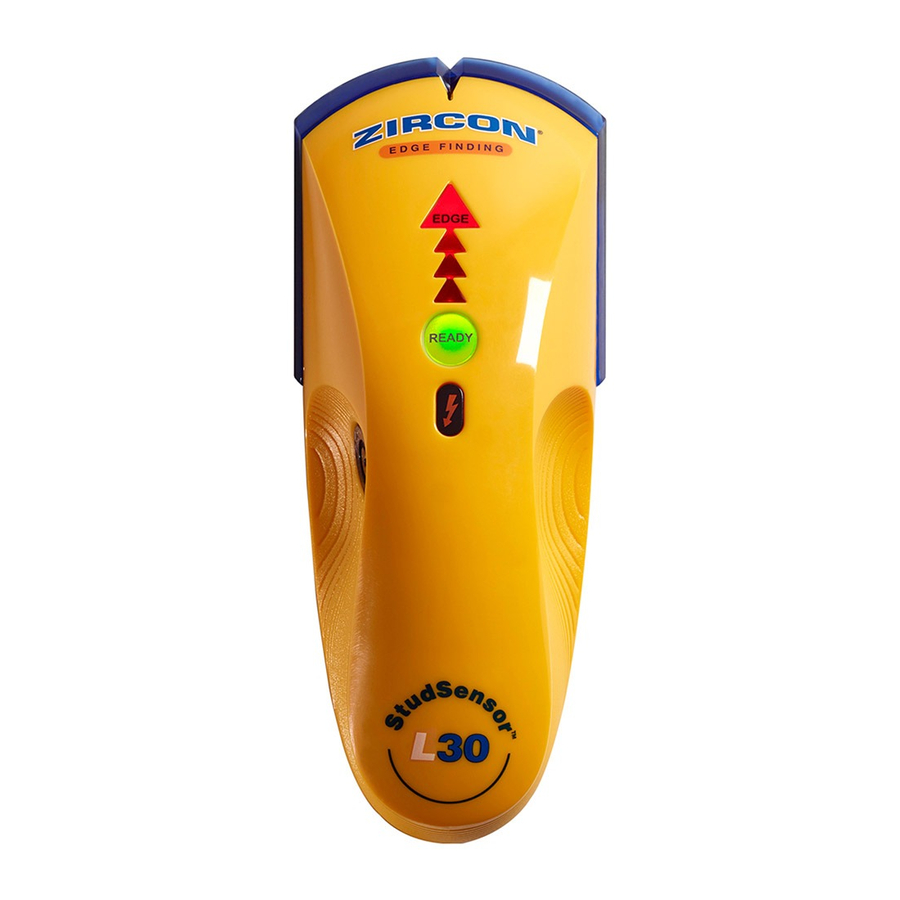

Teile und Funktionen

9-VOLT BATTERIE EINLEGEN

Verwenden Sie immer eine neue Alkalibatterie mit langem Verfallsdatum. Richten Sie die Batterierichtung am Bild im Batteriefach aus.

Verlassen Sie sich nicht ausschließlich auf das Gerät, um Gegenstände hinter einer Oberfläche zu lokalisieren. Nutzen Sie andere Informationen, um Gegenstände vor dem Durchdringen der Oberfläche zu lokalisieren, einschließlich Bauplänen, sichtbaren Eintrittsstellen von Rohren und Leitungen in Wände (z. B. im Keller) und gängigen Praktiken für den Balkenabstand.

EINSCHALTEN

Um das Gerät zu aktivieren, halten Sie die Ein-/Aus-Taste gedrückt. Wird die Taste nicht gedrückt gehalten, schaltet sich das Gerät aus.

EINEN BALKEN FINDEN

Das Gerät ist darauf ausgelegt, die Kanten von Holz- und Metallbalken bis zu ³⁄₄ Zoll (19 mm) hinter der gescannten Oberfläche zu lokalisieren.
Die Genauigkeit der Position eines gefundenen Balkens liegt typischerweise innerhalb von ¹⁄₈ Zoll (3 mm).

Für beste Ergebnisse halten Sie das Gerät wie gezeigt (Abbildung A) und bewegen Sie es beim Scannen langsam.

Abbildung A

Berühren Sie die Oberfläche während der Kalibrierung oder des Scans nicht.

Halten Sie das Gerät flach an die Wand, drücken und halten Sie dann die Ein-/Aus-Taste. Innerhalb von 1 – 2 Sekunden kalibriert sich das Gerät, und die grüne READY-Leuchte leuchtet auf.
BEWEGEN SIE DAS GERÄT WÄHREND DER KALIBRIERUNG NICHT.
Während Sie die Ein-/Aus-Taste gedrückt halten, schieben Sie das Gerät langsam entlang der Wand.
Wenn das Gerät die Kante des Balkens erreicht, leuchtet die rote EDGE-Leuchte auf, der SpotLite^® Pointer leuchtet und ein durchgehender Ton ertönt. Markieren Sie die Stelle. (Abbildung B)

Abbildung B
Ohne die Ein-/Aus-Taste loszulassen, setzen Sie die Scanrichtung fort, bis die rote EDGE-Leuchte und der SpotLite^® Pointer erlöschen, und kehren Sie dann die Richtung um.
Schieben Sie das Gerät, bis die andere Kante des Balkens erkannt wird, und markieren Sie auch diese. (Abbildung C) Die Mitte des Balkens ist der Mittelpunkt zwischen den beiden Markierungen.

Abbildung C

ÜBER-BALKEN-WARNUNG

Wenn der Scan direkt über einem Balken beginnt, gibt das Gerät einen kontinuierlichen Piepton ab.
Wenn dies geschieht, starten Sie den Scan an einer anderen Stelle neu.

WIREWARNING^® ERKENNUNG

Die WireWarning^® Erkennung arbeitet kontinuierlich während eines Scans. Wenn eine spannungsführende, ungeschirmte Wechselspannung erkannt wird, leuchtet die WireWarning^® Erkennungsanzeige auf.
Wenn der Scan über einem spannungsführenden Wechselstromkabel beginnt, blinkt die WireWarning^® Erkennungsanzeige kontinuierlich. (Abbildung D)

Abbildung D

Seien Sie unter diesen Umständen und immer dann, wenn spannungsführende Wechselstromleitungen vermutet werden, äußerst vorsichtig.

DAS GERÄT KANN KEINEN SPANNUNGSFÜHRENDEN STROM ERKENNEN, WENN KABEL MEHR ALS 2 ZOLL (50 MM) UNTER DER GESCANNTEN OBERFLÄCHE, IN BETON, IN ROHREN EINGEKAPSELT, HINTER EINER SPERRHOLZ-SCHERWAND ODER METALLISCHEN WANDVERKLEIDUNG LIEGEN ODER WENN FEUCHTIGKEIT IN DER UMGEBUNG ODER AUF DER GESCANNTEN OBERFLÄCHE VORHANDEN IST.

GEHEN SIE NICHT DAVON AUS, DASS SICH KEINE SPANNUNGSFÜHRENDEN ELEKTRISCHEN LEITUNGEN IN DER WAND BEFINDEN. UNTERNEHMEN SIE KEINE HANDLUNGEN, DIE GEFÄHRLICH SEIN KÖNNTEN, WENN DIE WAND EINE SPANNUNGSFÜHRENDE ELEKTRISCHE LEITUNG ENTHÄLT. SCHALTEN SIE IMMER DIE STROM-, GAS- UND WASSERVERSORGUNG AB, BEVOR SIE EINE OBERFLÄCHE DURCHDRINGEN. DIE NICHTBEFOLGUNG DIESER ANWEISUNGEN KANN ZU STROMSCHLAG, BRAND UND/ODER SCHWEREN VERLETZUNGEN ODER SACHSCHÄDEN FÜHREN.

ARBEITEN MIT VERSCHIEDENEN MATERIALIEN

Tapeten
Dieses Gerät funktioniert normal auf Wänden, die mit Tapeten oder Stoff bezogen sind, es sei denn, die Materialien sind Metallfolie, enthalten Metallfasern oder sind nach dem Anbringen noch feucht. Tapeten müssen möglicherweise mehrere Wochen nach dem Anbringen trocknen.

Frisch gestrichene Wände
Farbe kann nach dem Auftragen eine Woche oder länger zum Trocknen benötigen.

Latten und Putz
Aufgrund von Unregelmäßigkeiten in der Putzdicke wird dieses Gerät nicht für die Verwendung auf Latten und Putz empfohlen.

Stark strukturierte Wände oder Akustikdecken
Beim Scannen einer Decke oder Wand mit einer unebenen Oberfläche legen Sie dünnen Karton auf die zu scannende Oberfläche. Dieses Gerät kann Holzständer und Balken nicht durch Teppich und Polsterung hindurch scannen.

Elektrische Leitungen und Rohre
Je nach Nähe von elektrischen Leitungen oder Rohren zur Wandoberfläche kann das Gerät diese auf die gleiche Weise wie Balken erkennen.

Vorsicht ist immer geboten beim Nageln, Schneiden oder Bohren in Wänden, Böden und Decken, die diese Gegenstände enthalten könnten.

Balken und Deckenbalken sind normalerweise 16 oder 24 Zoll (40 oder 60 cm) voneinander entfernt und 1¹⁄₂ Zoll (38 mm) breit. Alles, was näher beieinander oder von einer anderen Breite ist, ist möglicherweise kein Balken oder Deckenbalken.

Warnung HINWEIS: Die Erfassungstiefe und -genauigkeit können je nach Scan-Umgebungsbedingungen wie Mineralgehalt, Feuchtigkeit, Textur und Konsistenz der Wandmaterialien variieren.

Dieses Gerät ist nicht geeignet für die Verwendung mit:

Keramik-Bodenfliesen
Teppichböden und Unterlagen
Tapeten mit Metallfasern
Frisch gestrichene Wände, die noch feucht sind (Trocknung kann eine Woche oder länger dauern)
Latten- und Putzwände
Folienkaschierte Dämmplatten
Glas oder jedes andere dichte Material
Oberflächen, die dicker als ³⁄₄ Zoll (19 mm) sind

FEHLERBEHEBUNG & BAUPRAKTISCHE TIPPS

SITUATION	MÖGLICHE URSACHE	LÖSUNG
Keine Anzeigen.	Keine Balken in diesem Bereich.	Bewegen Sie das Gerät mehrere Zoll (13 – 15 cm) nach links oder rechts und beginnen Sie erneut.
READY-Symbol wird angezeigt, aber beim Scannen passiert nichts.	Das Gerät liegt möglicherweise nicht flach an der Wand an.	Halten Sie das Gerät so, dass die Pads auf der Rückseite vollen Kontakt mit der Oberfläche haben.
Das Gerät piept wiederholt.	Das Gerät wurde über einem Balken oder auf einem dichten Wandbereich kalibriert.	Schalten Sie das Gerät aus, bewegen Sie es ein paar Zoll (5 – 8 cm) weiter, drücken Sie die Ein-/Aus-Taste und beginnen Sie erneut.
Das Gerät piept wiederholt.	Das Gerät wurde während des Scans gekippt oder angehoben.	Auf rauen Oberflächen legen Sie dünnen Karton an die Wand und scannen Sie darüber, um das Gerät reibungsloser zu bewegen.
Das Gerät erkennt andere Objekte als Balken oder findet mehr Balken als vorhanden sein sollten.	Elektrische Leitungen sowie Metall- oder Kunststoffrohre können sich nahe an der Wandoberfläche befinden oder diese berühren.	Suchen Sie nach anderen Balken, die auf jeder Seite gleichmäßig im Abstand von 12, 16 oder 24 Zoll (30, 40 oder 60 cm) angeordnet sind, oder suchen Sie nach demselben Balken an Stellen direkt über oder unter dem ersten Scanbereich. Balken verlaufen senkrecht von Boden zu Decke, während Rohre ihre Richtung ändern können. Standardbalken messen etwa 1¹⁄₂ Zoll (38 mm) zwischen den Kanten. Alles, was größer oder kleiner ist, ist wahrscheinlich kein Balken (es sei denn, es befindet sich in der Nähe einer Tür oder eines Fensters). Seien Sie vorsichtig beim Nageln, Sägen oder Bohren in Wänden, Böden und Decken, wo solche Gegenstände vorhanden sein könnten.
Elektrische Leitungen werden vermutet, aber die WireWarning^® Erkennung warnt nicht.	Die Leitungen sind durch ein Metallrohr, ein geflochtenes Kabel oder eine metallische Wandverkleidung abgeschirmt. Leitungen, die tiefer als 2 Zoll (50 mm) unter der Oberfläche liegen, werden möglicherweise nicht erkannt. Die Leitungen sind möglicherweise nicht spannungsführend.	Wenn ein Steckdosenschalter vorhanden ist, schalten Sie ihn während des Scannens auf die Position EIN, aber schalten Sie ihn AUS, wenn Sie in der Nähe der Leitungen arbeiten. Seien Sie besonders vorsichtig, wenn der Bereich Sperrholz, eine dicke Holzrückwand hinter Trockenbauwänden oder ungewöhnlich dicke Wände aufweist. Siehe oben. Stecken Sie eine Lampe in die Steckdose und schalten Sie sie ein, um zu prüfen, ob die Leitungen spannungsführend sind.

FCC Part 15 Class B Registration Warning: Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

dieses Gerät darf keine schädlichen Störungen verursachen, und
dieses Gerät muss empfangene Störungen akzeptieren, einschließlich solcher, die einen unerwünschten Betrieb verursachen können.

info@zircon.com
www.zircon.com
