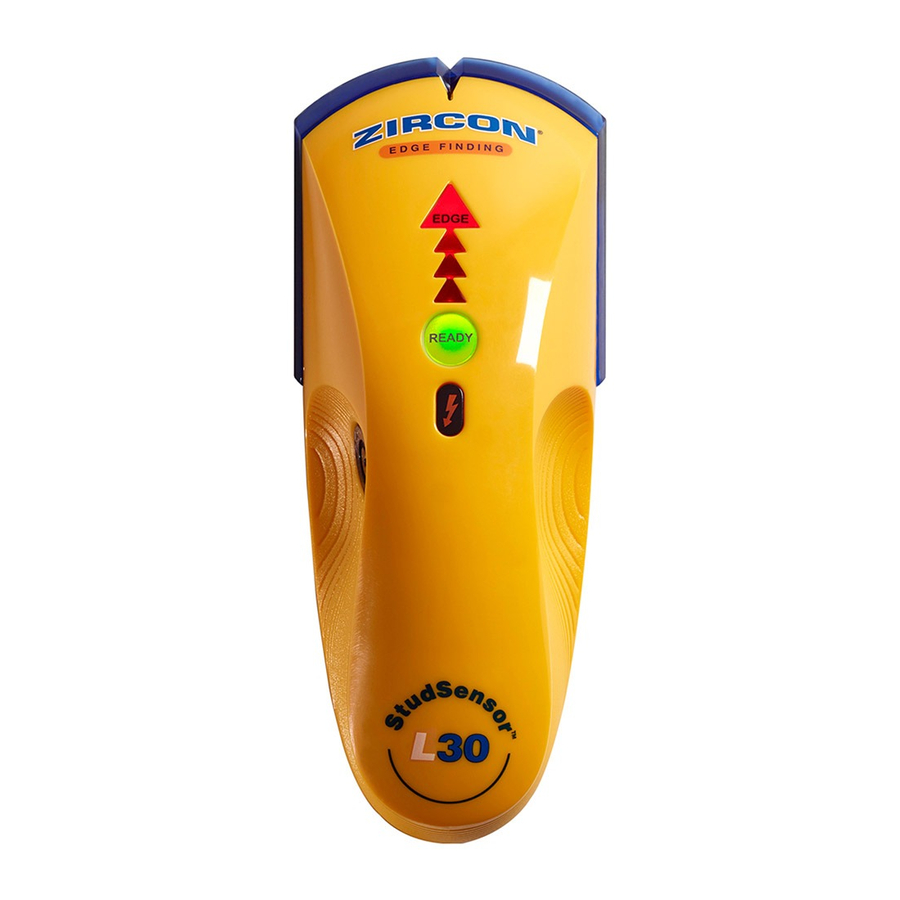

Zircon StudSensor L30 - Manuale del Rilevatore di Montanti con Rilevamento Bordi

Contenuti

1 PRIMA DI INIZIARE
2 Parti e Caratteristiche
3 INSTALLARE BATTERIA DA 9 VOLT
4 ACCENSIONE
5 TROVARE UN MONTANTE
6 AVVISO DI RILEVAMENTO SOPRA IL MONTANTE
7 RILEVAMENTO WIREWARNING
8 LAVORARE CON MATERIALI DIVERSI
9 RISOLUZIONE DEI PROBLEMI E CONSIGLI DI COSTRUZIONE
10 Riferimenti
11 Scarica manuale
12 In altre lingue

PRIMA DI INIZIARE

I RILEVATORI DI MONTANTI ZIRCON^® FUNZIONANO RILEVANDO CAMBIAMENTI DI DENSITÀ DIETRO LA PARETE. POSSONO ESSERE RILEVATI ALTRI OGGETTI, SOPRATTUTTO SE SONO MOLTO VICINI ALLA PARETE. NON DARE PER SCONTATO CHE TUTTO CIÒ CHE VIENE RILEVATO SIA UN MONTANTE.

Utilizzare sempre una batteria alcalina nuova con una data di scadenza estesa. Abbinare la direzione della batteria all'immagine all'interno del vano batteria.
Non fare affidamento esclusivamente sullo strumento per individuare elementi dietro una superficie. Utilizzare altre informazioni per aiutare a individuare tali elementi prima di penetrare la superficie, inclusi i piani di costruzione, i punti visibili di ingresso di tubi e cablaggi nelle pareti (ad esempio in un seminterrato) e le pratiche standard di spaziatura dei montanti.
Scansionare sempre la parete a diverse altezze per individuare i montanti e segnare la posizione di ogni obiettivo indicato dal rilevatore di montanti. Questo processo è chiamato "mappatura della parete". Tubi e altri oggetti probabilmente non daranno letture consistenti dal pavimento al soffitto, come farebbe un montante.
Le letture dovrebbero essere sempre consistenti e ripetibili.
I rilevatori di montanti Zircon^® sono consigliati solo per uso interno.
I montanti normalmente corrono dal pavimento al soffitto, eccetto sopra e sotto le finestre e sopra le porte.
Altri oggetti comunemente presenti in pareti, pavimenti o soffitti sono tubi dell'acqua, condotte del gas, barriere tagliafuoco e cablaggi elettrici.
La profondità e la precisione del rilevamento possono variare a seconda delle condizioni dell'ambiente di scansione, come il contenuto minerale, l'umidità, la consistenza e la coerenza dei materiali della parete.
Spegnere sempre l'alimentazione quando si lavora vicino a cavi elettrici.
A seconda della prossimità dei cablaggi elettrici o dei tubi alla superficie della parete, lo strumento potrebbe rilevarli nello stesso modo dei montanti. È sempre necessario usare cautela quando si inchioda, si taglia o si fora in pareti, pavimenti e soffitti che potrebbero contenere questi elementi.
Montanti e travetti sono normalmente distanziati di 16 o 24" (40 o 60 cm), sono normalmente larghi 1¹⁄₂" (38 mm) e possono essere separati da barriere tagliafuoco. Qualsiasi elemento più vicino o di larghezza diversa potrebbe non essere un montante o un travetto.

Parti e Caratteristiche

INSTALLARE BATTERIA DA 9 VOLT

Utilizzare sempre una batteria alcalina nuova con una data di scadenza estesa. Abbinare la direzione della batteria all'immagine all'interno del vano batteria.

Non fare affidamento esclusivamente sullo strumento per individuare elementi dietro una superficie. Utilizzare altre informazioni per aiutare a individuare gli elementi prima di penetrare la superficie, inclusi i piani di costruzione, i punti visibili di ingresso di tubi e cablaggi nelle pareti (ad esempio in un seminterrato) e le pratiche standard di spaziatura dei montanti.

ACCENSIONE

Per attivare lo strumento, premere e tenere premuto il pulsante di accensione. Se il pulsante non viene tenuto premuto, l'unità si spegne.

TROVARE UN MONTANTE

Lo strumento è progettato per localizzare i bordi di montanti in legno e metallo fino a ³⁄₄" (19 mm) dietro la superficie scansionata.
La precisione della posizione di un montante trovato è tipicamente entro ¹⁄₈" (3 mm).

Per ottenere i migliori risultati, tenere lo strumento come mostrato (Figura A) e muoverlo lentamente durante la scansione.

Figura A

Non toccare la superficie durante la calibrazione o la scansione.

Tenere lo strumento piatto contro la parete, quindi premere e tenere premuto il pulsante di accensione. In 1 – 2 secondi, l'unità si calibrerà e si illuminerà la luce verde READY.
NON MUOVERE LO STRUMENTO DURANTE LA CALIBRAZIONE.
Mentre si tiene premuto il pulsante di accensione, far scorrere lentamente lo strumento lungo la parete.
Quando lo strumento raggiunge il bordo del montante, la luce rossa EDGE si illuminerà, il puntatore SpotLite^® si accenderà e verrà emesso un tono continuo. Segnare il punto. (Figura B)

Figura B
Senza rilasciare il pulsante di accensione, continuare nella direzione di scansione fino a quando la luce rossa EDGE e il puntatore SpotLite^® si spengono, quindi invertire la direzione.
Far scorrere lo strumento fino a quando non viene rilevato l'altro bordo del montante e segnare anche questo. (Figura C) Il centro del montante è il punto medio tra i due segni.

Figura C

AVVISO DI RILEVAMENTO SOPRA IL MONTANTE

Se la scansione inizia direttamente sopra un montante, lo strumento emetterà un segnale acustico continuo.
In questo caso, riavviare la scansione in una posizione diversa.

RILEVAMENTO WIREWARNING^®

Il rilevamento WireWarning^® funziona continuamente durante una scansione. Quando viene rilevata una tensione CA attiva e non schermata, l'indicatore di rilevamento WireWarning^® si accende.
Se la scansione inizia sopra un cavo CA attivo, l'indicatore di rilevamento WireWarning^® lampeggerà continuamente. (Figura D)

Figura D

Usare estrema cautela in queste circostanze e ogni volta che si sospetta la presenza di cablaggi CA attivi.

LO STRUMENTO POTREBBE NON RILEVARE CORRENTE VIVA SE I CAVI SI TROVANO A PIÙ DI 2" (50 mm) SOTTO LA SUPERFICIE SCANSIONATA, NEL CEMENTO, INCAVELLATI IN UNA CANALIZZAZIONE, DIETRO UNA PARETE DI TAGLIO IN COMPENSATO O UN RIVESTIMENTO MURALE METALLICO, O SE È PRESENTE UMIDITÀ NELL'AMBIENTE O SULLA SUPERFICIE SCANSIONATA.

NON DARE PER SCONTATO CHE NON CI SIANO CAVI ELETTRICI VIVI NELLA PARETE. NON INTRAPRENDERE AZIONI CHE POTREBBERO ESSERE PERICOLOSE SE LA PARETE CONTIENE UN CAVO ELETTRICO VIVO. SPEGNERE SEMPRE LE FORNITURE DI ELETTRICITÀ, GAS E ACQUA PRIMA DI PENETRARE UNA SUPERFICIE. LA MANCATA OSSERVANZA DI QUESTE ISTRUZIONI PUÒ PROVOCARE SCOSSACORRENTE, INCENDI E/O LESIONI GRAVI O DANNI ALLA PROPRIETÀ.

LAVORARE CON MATERIALI DIVERSI

Carta da parati
Questo strumento funziona normalmente su pareti coperte con carta da parati o tessuto, a meno che i materiali non siano fogli metallici, contengano fibre metalliche o siano ancora bagnati dopo l'applicazione. La carta da parati potrebbe aver bisogno di asciugarsi per diverse settimane dopo l'applicazione.

Pareti appena dipinte
La vernice potrebbe impiegare una settimana o più per asciugarsi dopo l'applicazione.

Lath e intonaco
A causa delle irregolarità nello spessore dell'intonaco, questo strumento non è consigliato per l'uso su lath e intonaco.

Pareti molto texturizzate o soffitti acustici
Quando si scansiona un soffitto o una parete con una superficie irregolare, posizionare del cartone sottile sulla superficie da scansionare. Questo strumento non può scansionare montanti e travetti in legno attraverso moquette e sottofondo.

Cavi elettrici e tubi
A seconda della prossimità dei cavi elettrici o dei tubi alla superficie della parete, lo strumento potrebbe rilevarli nello stesso modo dei montanti.

È sempre necessario usare cautela quando si inchioda, si taglia o si fora in pareti, pavimenti e soffitti che potrebbero contenere questi elementi.

Montanti e travetti sono normalmente distanziati di 16 o 24" (40 o 60 cm) e sono larghi 1¹⁄₂" (38 mm). Qualsiasi elemento più vicino o di larghezza diversa potrebbe non essere un montante o un travetto.

NOTA: La profondità e la precisione del rilevamento possono variare a seconda delle condizioni dell'ambiente di scansione, come il contenuto minerale, l'umidità, la consistenza e la coerenza dei materiali della parete.

Questo strumento non è progettato per l'uso con:

Piastrelle di ceramica per pavimento
Moquette e sottofondo
Carta da parati con fibre metalliche
Pareti appena dipinte che sono ancora umide (potrebbe richiedere una settimana o più per asciugarsi dopo l'applicazione)
Pareti in lath e intonaco
Pannelli isolanti rivestiti in lamina
Vetro o qualsiasi altro materiale denso
Superfici più spesse di ³⁄₄" (19 mm)

RISOLUZIONE DEI PROBLEMI E CONSIGLI DI COSTRUZIONE

SITUAZIONE	POSSIBILE CAUSA	SOLUZIONE
Nessuna indicazione.	Nessun montante nell'area.	Spostare lo strumento di alcuni pollici (13 – 15 cm) a sinistra o a destra e ricominciare.
L'icona READY si mostra ma non succede nulla durante la scansione.	Lo strumento potrebbe non essere piatto contro la parete.	Tenere lo strumento in modo che i pad sul retro siano completamente a contatto con la superficie.
L'unità emette ripetutamente un segnale acustico.	Lo strumento è stato calibrato sopra un montante o su una parte densa della parete.	Spegnere lo strumento, spostarlo di qualche pollice (5 – 8 cm), premere il pulsante di accensione e ricominciare.
L'unità emette ripetutamente un segnale acustico.	Strumento inclinato o sollevato durante la scansione.	Su superfici ruvide, posizionare del cartone sottile sulla parete, scansionando sopra di esso per aiutare lo strumento a scivolare più agevolmente.
Lo strumento rileva oggetti diversi dai montanti o trova più montanti del dovuto.	I cablaggi elettrici e i tubi metallici o di plastica potrebbero essere vicini o toccare il retro della superficie della parete.	Cercare altri montanti ugualmente distanziati su entrambi i lati a 12, 16 o 24" (30, 40 o 60 cm), oppure cercare lo stesso montante in punti direttamente sopra o sotto la prima area di scansione. I montanti corrono dritti su e giù, dal pavimento al soffitto, mentre i tubi possono cambiare direzione. I montanti standard misurano circa 1¹⁄₂" (38 mm) tra i bordi. Qualsiasi elemento più grande o più piccolo probabilmente non è un montante (a meno che non sia vicino a una porta o finestra). Usare cautela quando si inchioda, si sega o si fora in pareti, pavimenti e soffitti dove questi elementi potrebbero esistere.
Cavi elettrici sospetti ma il rilevamento WireWarning^® non avvisa.	I cavi sono schermati da un condotto metallico, cavo intrecciato o rivestimento murale metallico. I cavi più profondi di 2" (50 mm) dalla superficie potrebbero non essere rilevati. I cavi potrebbero non essere attivi.	Se c'è un interruttore di presa, metterlo in posizione ON durante la scansione, ma spegnerlo quando si lavora vicino ai cavi. Usare maggiore cautela se l'area presenta compensato, uno spesso supporto in legno dietro il cartongesso o pareti che sono più spesse del normale. Vedere sopra. Collegare una lampada alla presa e accenderla per verificare se i cavi sono attivi.

Avvertenza di Registrazione FCC Parte 15 Classe B: Questo dispositivo è conforme alla Parte 15 delle Regole FCC. Il funzionamento è soggetto alle seguenti due condizioni:

questo dispositivo non può causare interferenze dannose, e
questo dispositivo deve accettare qualsiasi interferenza ricevuta, inclusa l'interferenza che potrebbe causare un funzionamento indesiderato.

info@zircon.com
www.zircon.com
