PRIMA DI INIZIARE

I RILEVATORI DI MONTANTI ZIRCON^® FUNZIONANO RILEVANDO I CAMBIAMENTI DI DENSITÀ DIETRO LA PARETE. ANCHE ALTRI OGGETTI POSSONO ESSERE RILEVATI, SOPRATTUTTO SE SONO MOLTO VICINI ALLA PARETE. NON PRESUMERE CHE TUTTO CIÒ CHE VIENE RILEVATO SIA UN MONTANTE. - Utilizzare sempre una nuova batteria alcalina da 9V con una data di scadenza estesa di almeno 3 anni successiva alla data corrente. Far corrispondere la direzione della batteria all'immagine all'interno dell'alloggiamento della batteria.

• Non fare affidamento esclusivamente sullo strumento per individuare elementi dietro una superficie. Utilizzare altre informazioni per aiutare a individuare gli elementi prima di penetrare nella superficie, inclusi i piani di costruzione, i punti di ingresso visibili di tubi e cablaggi nelle pareti come in un seminterrato e le pratiche standard di spaziatura dei montanti.
• Iniziare sempre la scansione in modalità StudScan, che esegue la scansione attraverso superfici fino a 19 mm di profondità. La scansione in modalità DeepScan^® potrebbe rilevare un oggetto più lontano dietro la parete che potrebbe essere o meno un montante.
• Eseguire sempre la scansione dei montanti a diverse altezze sulla parete e contrassegnare la posizione di ogni bersaglio indicato dal localizzatore di montanti. Questo è chiamato "mappatura della parete". Tubi e altri oggetti probabilmente non forniranno letture coerenti dal pavimento al soffitto, come farebbe un montante.
• Le letture devono essere sempre coerenti e ripetibili.
• I localizzatori di montanti Zircon^® sono raccomandati solo per uso interno.
• I montanti normalmente vanno dal pavimento al soffitto, tranne sopra e sotto le finestre e sopra le porte.
• Altri oggetti comunemente contenuti in pareti, pavimenti o soffitti sono tubi dell'acqua, condutture del gas, tagliafuoco e cablaggi elettrici. La profondità di rilevamento e la precisione possono variare a seconda delle condizioni ambientali di scansione come il contenuto minerale, l'umidità, la consistenza e la coerenza dei materiali della parete.
• Spegnere sempre l'alimentazione quando si lavora vicino a cavi elettrici.
• A seconda della vicinanza di cavi elettrici o tubi alla superficie della parete, lo strumento potrebbe rilevarli allo stesso modo dei montanti. Prestare sempre attenzione quando si inchioda, taglia o fora in pareti, pavimenti e soffitti che potrebbero contenere questi elementi.
• I montanti e le travi sono normalmente distanziati di 40 o 60 cm al centro, hanno normalmente una larghezza di 38 mm e possono essere separati da tagliafuoco. Qualsiasi cosa più vicina o di una larghezza diversa potrebbe non essere un montante o una trave.

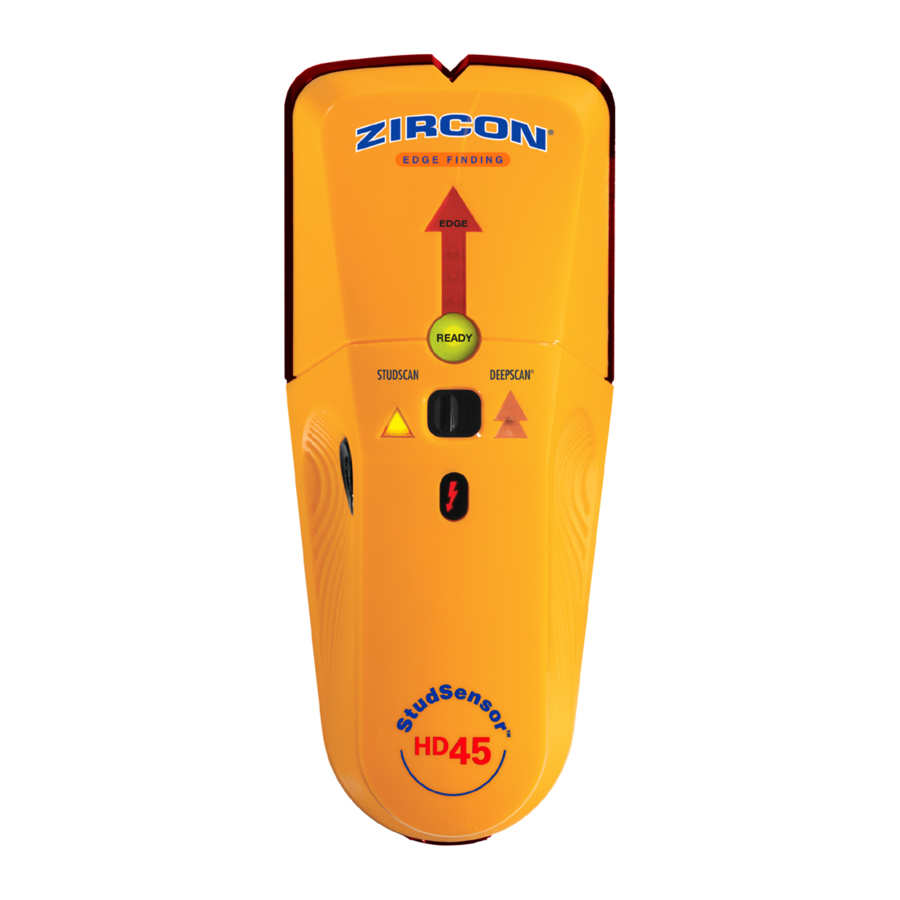

PARTI E CARATTERISTICHE

2 modalità di scansione

• StudScan individua i bordi del montante (legno o metallo) fino a 19 mm di profondità
• DeepScan^® individua i bordi del montante fino a 38 mm di profondità

WireWarning^® Detection rileva e avvisa automaticamente in entrambe le modalità la presenza di cavi CA (corrente alternata) scoperti e sotto tensione. Quando viene rilevata la tensione CA, l'indicatore di rilevamento WireWarning^® si illumina.

INSTALLARE LA BATTERIA DA 9 VOLT

Utilizzare sempre una nuova batteria alcalina con una data di scadenza estesa di almeno 3 anni successiva alla data corrente. Far corrispondere la direzione della batteria all'immagine all'interno dell'alloggiamento della batteria.

Non fare affidamento esclusivamente sullo scanner per individuare elementi dietro una superficie. Utilizzare altre informazioni per aiutare a individuare gli elementi prima di penetrare nella superficie, inclusi i piani di costruzione, i punti di ingresso visibili di tubi e cablaggi nelle pareti come in un seminterrato e le pratiche standard di spaziatura dei montanti.

ACCENSIONE

Spostare l'interruttore di selezione della modalità sulla modalità desiderata:
StudScan o DeepScan^®.
Per attivare lo strumento, premere e tenere premuto il pulsante di accensione (Power Button).
Se il pulsante non viene premuto e tenuto premuto, l'unità si spegne.

TROVARE UN MONTANTE

Per ottenere i migliori risultati, tenere lo strumento come mostrato (Figura A) e muoverlo lentamente durante la scansione. Non toccare la superficie durante la calibrazione o la scansione.

Figura A

1. Tenere lo strumento piatto contro la parete, quindi premere e tenere premuto il pulsante di accensione (Power Button). In 1-2 secondi, l'unità si calibrerà, le luci e il puntatore SpotLite^® lampeggeranno, lo strumento emetterà un segnale acustico e la luce verde READY si illuminerà.
   NON MUOVERE LO STRUMENTO DURANTE LA CALIBRAZIONE.
2. Mentre si tiene premuto il pulsante di accensione (Power Button), far scorrere lentamente lo strumento lungo la parete. (Figura B)

   Figura B
3. Quando lo strumento raggiunge il bordo del montante, la luce rossa EDGE si illuminerà, il puntatore SpotLite ® si accenderà e verrà emesso un tono costante. Contrassegnare il punto. (Figura C)

   Figura C
4. Senza rilasciare il pulsante di accensione (Power Button), continuare la direzione di scansione fino a quando la luce rossa EDGE e il puntatore SpotLite^® si spengono, quindi invertire la direzione. (Figura D)

   Figura D

5. Far scorrere lo strumento fino a quando non viene rilevato l'altro bordo del montante e contrassegnare anche questo. (Figura E)

   Figura E

   Il centro del montante è il punto medio tra i due segni.

MODALITÀ DEEPSCAN^®

La modalità DeepScan^® rileverà i montanti fino a 38 mm di profondità, ovvero il doppio della profondità di StudScan. Spostare l'interruttore di selezione della modalità su Modalità DeepScan^®, quindi seguire i passaggi da 1 a 5 in TROVARE UN MONTANTE.

NON PRESUMERE CHE NON CI SIANO CAVI ELETTRICI SOTTO TENSIONE NELLA PARETE. NON INTRAPRENDERE AZIONI CHE POTREBBERO ESSERE PERICOLOSE SE LA PARETE CONTIENE UN CAVO ELETTRICO SOTTO TENSIONE. SPEGNERE SEMPRE L'ALIMENTAZIONE ELETTRICA, DEL GAS E DELL'ACQUA PRIMA DI PENETRARE IN UNA SUPERFICIE. LA MANCATA OSSERVANZA DI QUESTE ISTRUZIONI POTREBBE CAUSARE SCARICHE ELETTRICHE, INCENDI E/O GRAVI LESIONI O DANNI ALLA PROPRIETÀ.

AVVISO SOPRA IL MONTANTE

Se la scansione inizia direttamente sopra un montante, lo strumento emetterà un segnale acustico continuo e le luci lampeggeranno.
In questo caso, riavviare la scansione in una posizione diversa.

RILEVAMENTO WIREWARNING^®

La funzione di rilevamento WireWarning^® di Zircon^® funziona continuamente in entrambe le modalità. Quando viene rilevata tensione CA scoperta e sotto tensione, l'indicatore di rilevamento WireWarning^® si illumina. Se la scansione inizia su un cavo CA scoperto e sotto tensione, l'indicatore lampeggerà continuamente. (Figura F)

Figura F

Prestare estrema attenzione in queste circostanze o ogni volta che è presente un cablaggio CA sotto tensione.

LO STRUMENTO POTREBBE NON RILEVARE CORRENTE SOTTO TENSIONE SE I CAVI SI TROVANO A PIÙ DI 50 mm SOTTO LA SUPERFICIE SCANSIONATA, NEL CEMENTO, RACCHIUSI IN UN CONDOTTO, DIETRO UNA PARETE DI TAGLIO IN COMPENSATO O UN RIVESTIMENTO METALLICO DELLA PARETE O SE È PRESENTE UMIDITÀ NELL'AMBIENTE O NELLA SUPERFICIE SCANSIONATA.

LAVORARE CON MATERIALI DIVERSI

Questo strumento può eseguire la scansione in modo efficace attraverso la maggior parte dei materiali in fogli, tra cui:

• Pavimenti in legno nudo (in modalità DeepScan^®)
• Linoleum su base in legno
• Pareti a secco in gesso su rivestimento in compensato
• Pareti con carta da parati (se asciutta)
• Soffitti testurizzati con spessore uniforme (posizionare un sottile pezzo di cartone sul soffitto ed eseguire la scansione sopra di esso per evitare danni alla testurizzazione)

Non è progettato per l'uso con:

• Piastrelle di ceramica, ardesia, granito, marmo e altre superfici rocciose
• Moquette e imbottitura
• Carta da parati con fibre metalliche
• Pareti appena dipinte che sono ancora umide (potrebbe essere necessaria una settimana o più per asciugarsi dopo l'applicazione)
• Pareti in listelli e intonaco
• Isolamento rivestito in foglio di alluminio
• Vetro o qualsiasi altro materiale denso
• Inserti per il bagno come vasche da bagno e docce
• Superfici più spesse di 38 mm

Carta da parati Questo strumento funziona normalmente su pareti coperte con carta da parati o tessuto, a meno che i materiali non siano in foglio metallico, contengano fibre metalliche o siano ancora bagnati dopo l'applicazione. Potrebbe essere necessario che la carta da parati si asciughi per diverse settimane dopo l'applicazione.

Pareti appena dipinte Potrebbe essere necessaria una settimana o più per asciugarsi dopo l'applicazione.

Listelli e intonaco A causa delle irregolarità nello spessore dell'intonaco, questo strumento non è raccomandato per l'uso su listelli e intonaco.

Pareti molto testurizzate o soffitti acustici Quando si esegue la scansione di un soffitto o di una parete con una superficie irregolare, posizionare un cartone sottile sulla superficie da scansionare ed eseguire la scansione sopra il cartone in modalità DeepScan^®.

Pavimenti in legno, sottopavimenti o pareti a secco in gesso su rivestimento in compensato Utilizzare la modalità DeepScan^® e muovere lo strumento lentamente.
Questo strumento non può eseguire la scansione di montanti e travi attraverso moquette e imbottitura.

NOTA: La profondità di rilevamento e la precisione possono variare a seconda delle condizioni ambientali di scansione come il contenuto minerale, l'umidità, la consistenza e la coerenza dei materiali della parete.

Cablaggio elettrico e tubi A seconda della vicinanza di cavi elettrici o tubi alla superficie della parete, lo strumento potrebbe rilevarli allo stesso modo dei montanti. Prestare sempre attenzione quando si inchioda, taglia o fora in pareti, pavimenti e soffitti che potrebbero contenere questi elementi.

I montanti e le travi sono normalmente distanziati di 40 o 60 cm e hanno una larghezza di 38 mm. Qualsiasi cosa più vicina o di una larghezza diversa potrebbe non essere un montante o una trave.
