PRED ZAČATÍM

HĽADAČE KOLÍKOV ZIRCON^® FUNGUJÚ NA PRINCÍPE SNÍMANIA ZMIEN HUSTOTY ZA STENOU. JE MOŽNÉ DETEKOVAŤ AJ INÉ PREDMETY, NAJMÄ AK SÚ VEĽMI BLÍZKO STENE. NEPREDPOKLADAJTE, ŽE VŠETKO, ČO DETEGUJETE, JE KOLÍK. - Vždy používajte novú 9V alkalickú batériu s predĺženou dobou expirácie minimálne 3 roky po aktuálnom dátume. Zarovnajte smer batérie s obrázkom vo vnútri priestoru pre batériu.

Nespoliehajte sa výlučne na nástroj pri lokalizácii predmetov za povrchom. Použite ďalšie informácie na pomoc pri lokalizácii predmetov pred preniknutím do povrchu, vrátane stavebných plánov, viditeľných bodov vstupu potrubí a káblov do stien, napríklad v suteréne, a štandardných postupov rozostupu kolíkov.
Vždy začnite skenovanie v režime StudScan, ktorý skenuje povrchy do hĺbky 19 mm. Skenovanie v režime DeepScan^® môže detekovať objekt hlbšie za stenou, ktorý môže, ale nemusí byť kolíkom.
Vždy skenujte kolíky v niekoľkých rôznych výškach na stene a označte polohu každého cieľa indikovaného hľadačom kolíkov. Toto sa nazýva "mapovanie steny". Potrubia a iné predmety pravdepodobne nebudú poskytovať konzistentné hodnoty od podlahy po strop, ako to urobí kolík.
Hodnoty by mali byť vždy konzistentné a opakovateľné.
Hľadače kolíkov Zircon^® sa odporúčajú len na použitie v interiéri.
Kolíky zvyčajne vedú od podlahy po strop, okrem priestoru nad a pod oknami a nad dverami.
Ďalšie predmety bežne obsiahnuté v stenách, podlahách alebo stropoch sú vodovodné potrubia, plynové potrubia, protipožiarne zábrany a elektrické vedenie. - Hĺbka snímania a presnosť sa môžu líšiť v závislosti od podmienok prostredia skenovania, ako je obsah minerálov, vlhkosť, textúra a konzistencia materiálov steny.
Pri práci v blízkosti elektrických vodičov vždy vypnite napájanie.
V závislosti od blízkosti elektrického vedenia alebo potrubí k povrchu steny ich nástroj môže detekovať rovnakým spôsobom ako kolíky. Pri pribíjaní, rezaní alebo vŕtaní do stien, podláh a stropov, ktoré môžu obsahovať tieto predmety, by sa mala vždy používať opatrnosť.
Kolíky a trámy sú zvyčajne rozmiestnené 40 alebo 60 cm od seba v strede, sú zvyčajne 38 mm široké a môžu byť oddelené protipožiarnymi zábranami. Čokoľvek bližšie k sebe alebo s inou šírkou nemusí byť kolík alebo trám.

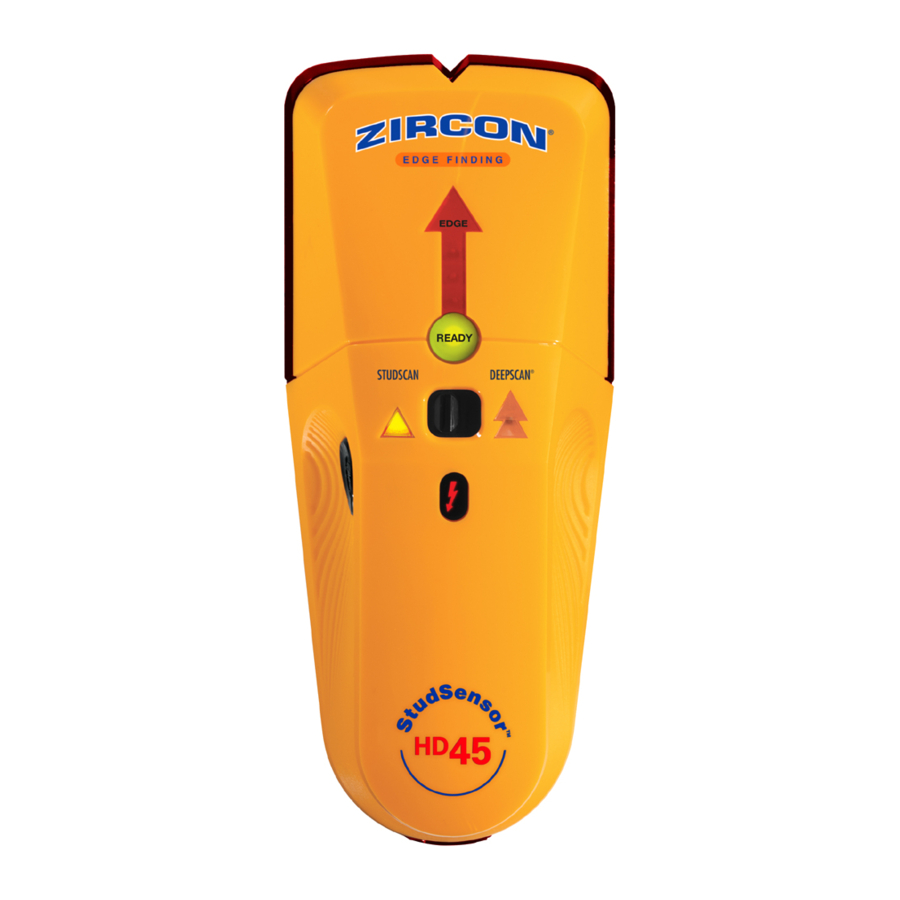

DIELY A FUNKCIE

2 režimy skenovania

StudScan lokalizuje hrany kolíka (dreveného alebo kovového) do hĺbky 19 mm
DeepScan^® lokalizuje hrany kolíka do hĺbky 38 mm

WireWarning^® Detection automaticky detekuje a upozorňuje na živé, netienené AC (striedavý prúd) vodiče v oboch režimoch. Keď sa zistí AC napätie, rozsvieti sa indikátor WireWarning^® Detection.

INŠTALÁCIA 9-VOLTOVEJ BATÉRIE

INŠTALÁCIA 9-VOLTOVEJ BATÉRIE
Vždy používajte novú alkalickú batériu s predĺženou dobou expirácie minimálne 3 roky po aktuálnom dátume. Zarovnajte smer batérie s obrázkom vo vnútri priestoru pre batériu.

Nespoliehajte sa výlučne na skener pri lokalizácii predmetov za povrchom. Použite ďalšie informácie na pomoc pri lokalizácii predmetov pred preniknutím do povrchu, vrátane stavebných plánov, viditeľných bodov vstupu potrubí a káblov do stien, napríklad v suteréne, a štandardných postupov rozostupu kolíkov.

ZAPNUTIE

Presuňte prepínač režimu do požadovaného režimu:
StudScan alebo DeepScan^®.
Na aktiváciu nástroja stlačte a podržte tlačidlo napájania (Power Button).
Ak tlačidlo nie je stlačené a podržané, jednotka sa vypne.

NÁJDENIE KOLÍKA

Pre dosiahnutie najlepších výsledkov držte nástroj tak, ako je znázornené (Obrázok A) a pri skenovaní sa pohybujte pomaly. Počas kalibrácie alebo skenovania sa nedotýkajte povrchu.

Obrázok A

Držte nástroj naplocho proti stene, potom stlačte a podržte tlačidlo napájania (Power Button). Za 1 – 2 sekundy sa jednotka kalibruje, svetlá a SpotLite^® Pointer (ukazovateľ) zablikajú, nástroj pípne a rozsvieti sa zelené svetlo READY (pripravený).
POČAS KALIBRÁCIE NEPOHYBUJTE NÁSTROJOM.
Počas držania tlačidla napájania (Power Button) posúvajte nástroj pomaly po stene. (Obrázok B)

Obrázok B
Keď nástroj dosiahne okraj kolíka, rozsvieti sa červené svetlo EDGE (okraj), SpotLite ® Pointer (ukazovateľ) zasvieti a zaznie stály tón. Označte miesto. (Obrázok C)

Obrázok C
Bez uvoľnenia tlačidla napájania (Power Button) pokračujte v smere skenovania, kým červené svetlo EDGE (okraj) a SpotLite^® Pointer (ukazovateľ) nezhasnú, potom zmeňte smer. (Obrázok D)

Obrázok D

Posúvajte nástroj, kým sa nezistí druhý okraj kolíka, a označte aj tento. (Obrázok E)

Obrázok E

Stred kolíka je stred medzi dvoma značkami.

REŽIM DEEPSCAN^®

Režim DeepScan^® detekuje kolíky do hĺbky 38 mm, alebo dvojnásobnej hĺbky StudScan. Presuňte prepínač režimu do režimu DeepScan^®, potom postupujte podľa krokov 1 – 5 v časti NÁJDENIE KOLÍKA.

NEPREDPOKLADAJTE, ŽE V STENE NIE SÚ ŽIADNE ŽIVÉ ELEKTRICKÉ VODIČE. NEPODNIKAŤE ŽIADNE KROKY, KTORÉ BY MOHLI BYŤ NEBEZPEČNÉ, AK STENA OBSAHUJE ŽIVÝ ELEKTRICKÝ VODIČ. PRED PRENIKNUTÍM DO POVRCHU VŽDY VYPNITE ELEKTRICKÉ, PLYNOVÉ A VODOVODNÉ PRÍVODY. NEDODRŽANIE TÝCHTO POKYNOV MÔŽE VIESŤ K ÚRAZU ELEKTRICKÝM PRÚDOM, POŽIARU A/ALEBO VÁŽNEMU ZRANENIU ALEBO POŠKODENIU MAJETKU.

UPOZORNENIE NA KOLÍK

Ak sa skenovanie začne priamo nad kolíkom, nástroj bude vydávať nepretržité pípanie a svetlá budú blikať.
Ak sa to stane, reštartujte skenovanie na inom mieste.

DETEKCIA WIREWARNING^®

Funkcia Zircon^® WireWarning^® Detection funguje nepretržite v oboch režimoch. Keď sa zistí živé, netienené AC napätie, rozsvieti sa indikátor WireWarning^® Detection. Ak sa skenovanie začne nad živým, netieneným AC vodičom, indikátor bude nepretržite blikať. (Obrázok F)

Obrázok F

Za týchto okolností, alebo vždy, keď je prítomné živé AC vedenie, buďte mimoriadne opatrní.

NÁSTROJ NEMUSÍ DETEKOVAŤ ŽIVÝ PRÚD, AK SÚ VODIČE VIAC AKO 50 mm POD SKENOVANÝM POVRCHOM, V BETÓNE, ZALIATE V KANÁLI, ZA PREGLEJKOVOU STENOU ALEBO KOVOVÝM OBKLADOM STIEN, ALEBO AK JE V PROSTREDÍ ALEBO SKENOVANOM POVRCHU PRÍTOMNÁ VLHKOSŤ.

PRÁCA S RÔZNYMI MATERIÁLMI

Tento nástroj dokáže efektívne skenovať cez väčšinu plošných materiálov, vrátane:

Holé drevené podlahy (v režime DeepScan^®)
Linoleum na drevenom základe
Sadrokartón cez preglejkové obloženie
Steny s tapetami (ak sú suché)
Textúrované stropy s rovnomernou hrúbkou (položte na strop tenký kus kartónu a skenujte cez neho, aby ste predišli poškodeniu textúry)

Nie je určený na použitie s:

Keramické dlaždice, bridlica, žula, mramor a iné kamenné povrchy
Koberce a podložky
Tapety s kovovými vláknami
Čerstvo natreté steny, ktoré sú ešte vlhké (môže trvať týždeň alebo dlhšie, kým po aplikácii uschnú)
Latkové a omietkové steny
Izolácia pokrytá fóliou
Sklo alebo akýkoľvek iný hustý materiál
Kúpeľňové vložky, ako sú vane a sprchy
Povrchy hrubšie ako 38 mm

Tapety Tento nástroj funguje normálne na stenách pokrytých tapetami alebo látkou, pokiaľ materiály nie sú kovovou fóliou, neobsahujú kovové vlákna alebo sú po aplikácii stále mokré. Tapety môžu potrebovať niekoľko týždňov na uschnutie po aplikácii.

Čerstvo natreté steny Môže trvať týždeň alebo dlhšie, kým po aplikácii uschnú.

Latka a omietka Vzhľadom na nepravidelnosti v hrúbke omietky sa tento nástroj neodporúča používať na latku a omietku.

Vysoko textúrované steny alebo akustické stropy Pri skenovaní stropu alebo steny s nerovným povrchom položte na skenovaný povrch tenký kartón a skenujte cez kartón v režime DeepScan^®.

Drevené podlahy, podkladové podlahy alebo sadrokartón cez preglejkové obloženie Použite režim DeepScan^® a pohybujte nástrojom pomaly.
Tento nástroj nemôže skenovať kolíky a trámy cez koberec a podložku.

warning POZNÁMKA: Hĺbka snímania a presnosť sa môžu líšiť v závislosti od podmienok prostredia skenovania, ako je obsah minerálov, vlhkosť, textúra a konzistencia materiálov steny.

Elektrické vedenie a potrubia V závislosti od blízkosti elektrického vedenia alebo potrubí k povrchu steny ich nástroj môže detekovať rovnakým spôsobom ako kolíky. Pri pribíjaní, rezaní alebo vŕtaní do stien, podláh a stropov, ktoré môžu obsahovať tieto predmety, by sa mala vždy používať opatrnosť.

Kolíky a trámy sú zvyčajne rozmiestnené 40 alebo 60 cm od seba a sú 38 mm široké. Čokoľvek bližšie k sebe alebo s inou šírkou nemusí byť kolík alebo trám.

RIEŠENIE PROBLÉMOV A TIPY PRE STAVBU

SITUÁCIA	PRAVDEPODOBNÁ PRÍČINA	RIEŠENIE
Všetky svetlá sa rozsvietia súčasne a nástroj nepretržite pípa.	Nástroj nie je držaný naplocho proti stene.	Držte nástroj palcom na jednej strane a prstami na druhej strane. Nedotýkajte sa skenovaného povrchu alebo skenovacej hlavy nástroja. Pohybujte nástrojom priamo hore a dole, rovnobežne s kolíkmi. Neotáčajte nástrojom.
	Nástroj je naklonený alebo zdvihnutý počas skenovania.	Presuňte prepínač režimu (Mode Selector Switch) na vstup do režimu DeepScan^®. Pri skenovaní nerovného povrchu položte na skenovaný povrch tenký kartón a skenujte cez kartón v režime DeepScan^®.
	Skenovaný povrch je príliš hustý alebo príliš mokrý na to, aby nástroj fungoval.	Ak sa nástroj používa na nedávno páskovanej, natretej alebo tapetovanej stene, nechajte čas na uschnutie a skúste to znova.
Nie je možné detekovať kolíky v režime StudScan.	Stena je hrubá alebo hustá.	Prepnutím do režimu DeepScan^® lokalizujte kolík.
Zelené svetlo READY (pripravený) sa rozsvieti, ale počas skenovania sa nič nedeje.	Nástroj nemusí byť naplocho proti stene.	Držte nástroj tak, aby sa podložky na zadnej strane úplne dotýkali povrchu.
	Kalibrácia sa mohla uskutočniť nad kolíkom v režime DeepScan^®.	Prekalibrujte v inej oblasti a potom pokračujte v skenovaní.
Nie je možné detekovať kolíky v režime DeepScan^®.	Kalibrácia mohla byť nad kolíkom.	Presuňte jednotku do inej oblasti a potom znova skenujte. Tiež sa uistite, že nástroj je držaný proti stene, ako je znázornené na obrázkoch.
Nástroj detekuje iné predmety ako kolíky, alebo nájde viac kolíkov, ako by tam malo byť.	Elektrické vedenie a kovové alebo plastové potrubia môžu byť v blízkosti alebo sa dotýkať zadnej strany povrchu steny.	Skontrolujte ďalšie kolíky rovnako rozmiestnené na oboch stranách vo vzdialenosti 30, 40 alebo 60 cm, alebo skontrolujte rovnaký kolík na miestach priamo nad alebo pod prvou skenovanou oblasťou. Kolíky budú bežať priamo hore a dole, od podlahy po strop, zatiaľ čo potrubia môžu zmeniť smer. Štandardné kolíky merajú približne 38 mm medzi okrajmi. Čokoľvek väčšie alebo menšie pravdepodobne nie je kolík (pokiaľ nie je v blízkosti dverí alebo okna).
Oblasť detekcie napätia je príliš veľká.	Detekcia napätia sa môže rozšíriť na sadrokartón až o 30 cm na každej strane vodiča.	Zúžte detekciu skenovania: Vypnite nástroj. Znova ho zapnite na okraji miesta, kde bol vodič prvýkrát detekovaný. Zopakujte skenovanie.
Podozrenie na elektrické vodiče, ale WireWarning^® Detection neupozorní.	Vodiče sú tienené kovovým kanálom, opleteným vodičom alebo kovovým obkladom stien.	Ak je tam zásuvkový spínač, prepnite ho počas skenovania do polohy ON (zapnuté), ale pri práci v blízkosti vodičov ho vypnite. Buďte mimoriadne opatrní, ak má oblasť preglejku, hrubé drevené obloženie za sadrokartónom alebo steny, ktoré sú hrubšie ako normálne.
	Vodiče hlbšie ako 50 mm od povrchu nemusia byť detekované.	Pozri vyššie.
	Vodiče nemusia byť pod napätím.	Zasuňte lampu do zásuvky a zapnite ju, aby ste otestovali, či sú vodiče pod napätím.
